Fuel System - Prime

3. Operate hand priming pump (6). When fuel free

from air flows from the vent screw tighten the vent

screw.

4. Loosen connection (10 or 12) at the fuel injection

pump. Refer to illustration 53.

Note: Fuel return line (11) may need to be removed

in order to prime the fuel system.

5. Operate the hand priming pump. When fuel free

from air flows from the connections tighten the

connecting bolt.

6. The engine should now be able to start. Operate

the starting motor in order to start the engine.

Note: Do not operate the starting motor for more

than 15 seconds. If the engine does not start after 15

seconds, stop and wait for 30 seconds before trying

again.

In-line Priming Pump 7

In order to identify the in-line priming pump, refer to

illustration 52.

1. Ensure that fuel valve (2) for the fuel filter that

has an element is in the ON position. Refer to

illustration 49.

2. Loosen vent screw (3 4 or 5) on the fuel filter.

3. Operate in-line priming pump (7). When fuel free

from air flows from the vent screw tighten the vent

screw.

4. Loosen connection (10 or 12) at the fuel injection

pump. Refer to illustration 53.

Note: Fuel return line (11) may need to be removed

in order to prime the fuel system.

5. Operate the in-line priming pump. When fuel free

from air flows from the connections tighten the

connecting bolt.

6. The engine should now be able to start. Operate

the starting motor in order to start the engine.

Note: Do not operate the starting motor for more

than 15 seconds. If the engine does not start after 15

seconds, stop and wait for 30 seconds before trying

again.

Electrical Priming Pump 8

In order to identify the electrical priming pump, refer

to illustration 52.

1. Ensure that fuel valve (2) for the fuel filter that

has an element is in the ON position. Refer to

illustration 49.

2. Loosen vent screw (3 4 or 5) on the fuel filter.

3. Operate electrical priming pump (8). When fuel

free from air flows from the vent screw tighten the

vent screw. Switch off the electrical priming pump.

4. Loosen connection (10 or 12) at the fuel injection

pump. Refer to illustration 53.

Note: Fuel return line (11) may need to be removed

in order to prime the fuel system.

5. Operate the in-line priming pump. When fuel free

from air flows from the connections tighten the

connecting bolt.

6. The engine should now be able to start. Operate

the starting motor in order to start the engine.

Note: Do not operate the starting motor for more

than 15 seconds. If the engine does not start after 15

seconds, stop and wait for 30 seconds before trying

again.

Fuel Transfer Pump 9

In order to identify the fuel transfer pump, refer to

illustration 52.

Note: In order to use the transfer pump, you must

operate the starting motor. Do not operate the starting

motor for more than 15 seconds. After 15 seconds,

stop and wait for 30 seconds before operating the

starting motor.

1. Ensure that fuel valve (2) for the fuel filter that

has an element is in the ON position. Refer to

illustration 49.

2. Loosen vent screw (3 4 or 5) on the fuel filter.

3. Operate fuel transfer pump (9). When fuel free

from air flows from the vent screw tighten the vent

screw. Stop the fuel transfer pump.

4. Loosen connection (10 or 12) at the fuel injection

pump. Refer to illustration 53.

Note: Fuel return line (11) may need to be removed

in order to prime the fuel system.

5. Operate the fuel transfer pump. When fuel free

from air flows from the connections tighten the

connecting bolt. Stop the transfer pump.

6. The engine should now be able to start. Operate

the starting motor in order to start the engine.

80

SEBU8311-01

Maintenance Section

Fuel System Filter - Replace

Note: Do not operate the starting motor for more

than 15 seconds. If the engine does not start after 15

seconds, stop and wait for 30 seconds before trying

again.

i02608681

Fuel System Filter - Replace



Fuel leaked or spilled onto hot surfaces or elec-

trical components can cause a fire. To help pre-

vent possible injury, turn the start switch off when

changing fuel filters or water separator elements.

Clean up fuel spills immediately.

NOTICE

Do not allow dirt to enter the fuel system. Thoroughly

clean the area around a fuel system component that

will be disconnected. Fit a suitable cover over discon-

nected fuel system component.

NOTICE

Care must be taken to ensure that fluids are contained

during performance of inspection, maintenance, test-

ing, adjusting, and repair of the product. Be prepared

to collect the fluid with suitable containers before

opening any compartment or disassembling any com-

ponent containing fluids.

Dispose of all fluids according to local regulations and

mandates.

Fuel Filter with Canister

1. Close the fuel supply valve.

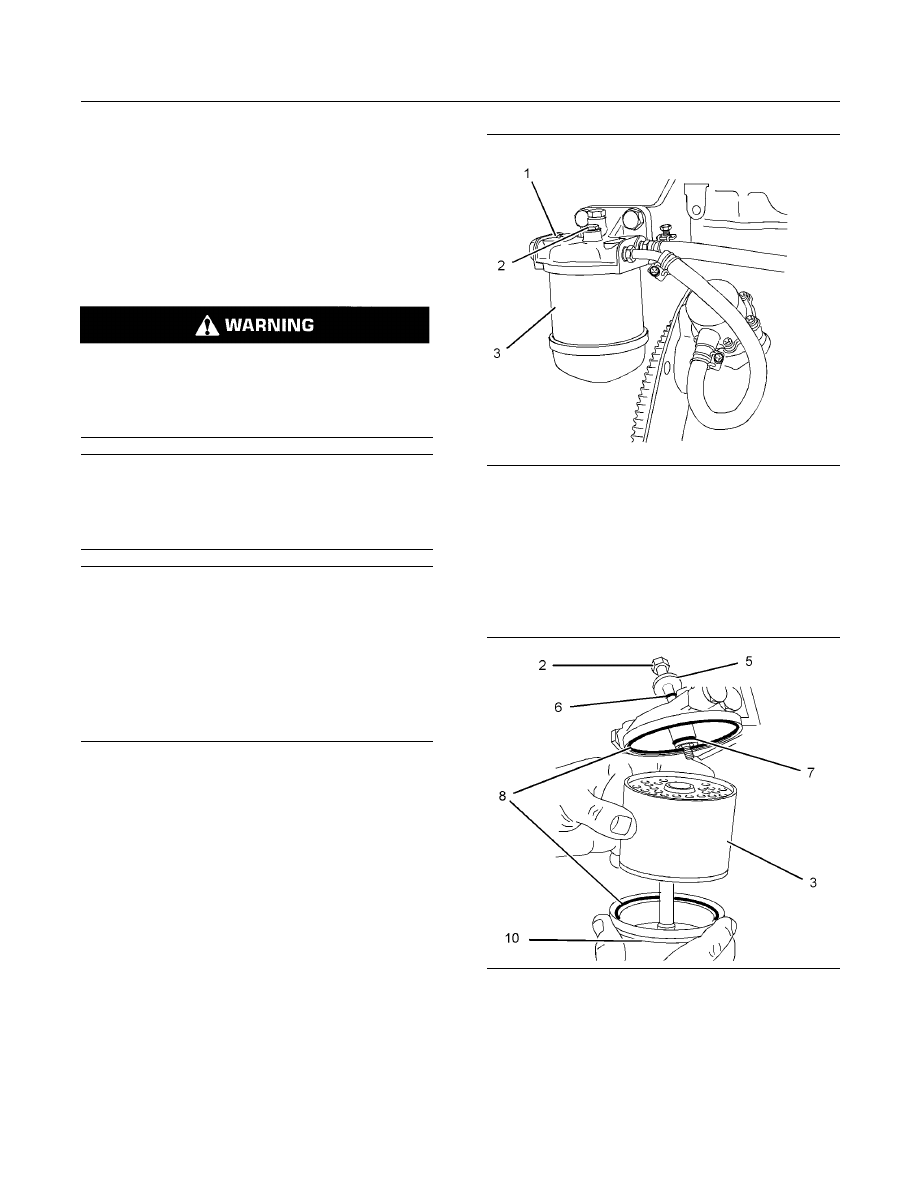

g01307792

Illustration 54
Typical example

2. Clean the outside of the fuel filter assembly (1).

3. Remove setscrew (2).

4. Remove the canister (3). Ensure that any fluid is

drained into a suitable container.

g01334877

Illustration 55
Typical example

5. Assemble the following items: seals (8), seal (7),

canister (3), and bowl (10). Place washer (5) and

seal (6) on setscrew (2).

6. Fasten the assembly to the fuel filter base with

setscrew (2).

SEBU8311-01

81

Maintenance Section

Fuel System Filter - Replace

The fuel system will need to be primed after the

new filter is installed. Refer to this Operation and

Maintenance Manual, “Fuel System - Prime”.

Fuel Filter with Element

1. Close the fuel supply valve (1).

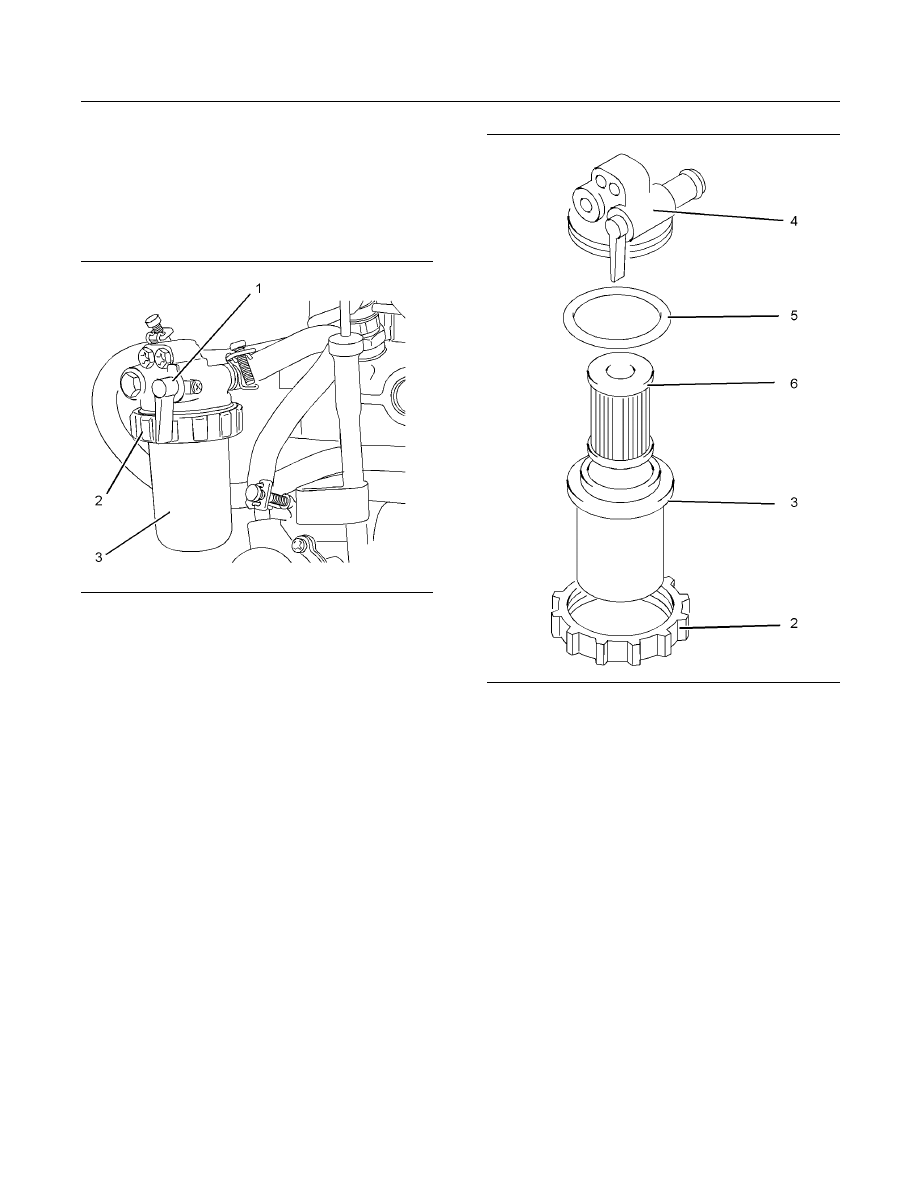

g01334893

Illustration 56
Typical example

2. Clean the outside of the fuel filter assembly.

3. Loosen the locking ring (2).

4. Remove the casing (3) for the filter and the

element. Ensure that any fluid is drained into a

suitable container.

g01334895

Illustration 57

Typical example

Note: Do not fill the fuel filter with fuel. The fuel will

not be filtered and the fuel could be contaminated.

Contaminated fuel can damage your fuel system.

5. Assemble the following items: seal (5), filter

element (6) and casing (3).

6. Install the assembled items to the filter base (4).

7. Install the locking ring (2) to the filter head. Rotate

the locking ring in order to lock the assembly.

The fuel system will need to be primed after the

new filter is installed. Refer to this Operation and

Maintenance Manual, “Fuel System - Prime”.

Fuel Filter with Priming Pump

1. Close the fuel supply valve.

2. Clean the outside of the fuel filter assembly.

82

SEBU8311-01

Maintenance Section

Fuel System Primary Filter/Water Separator - Drain

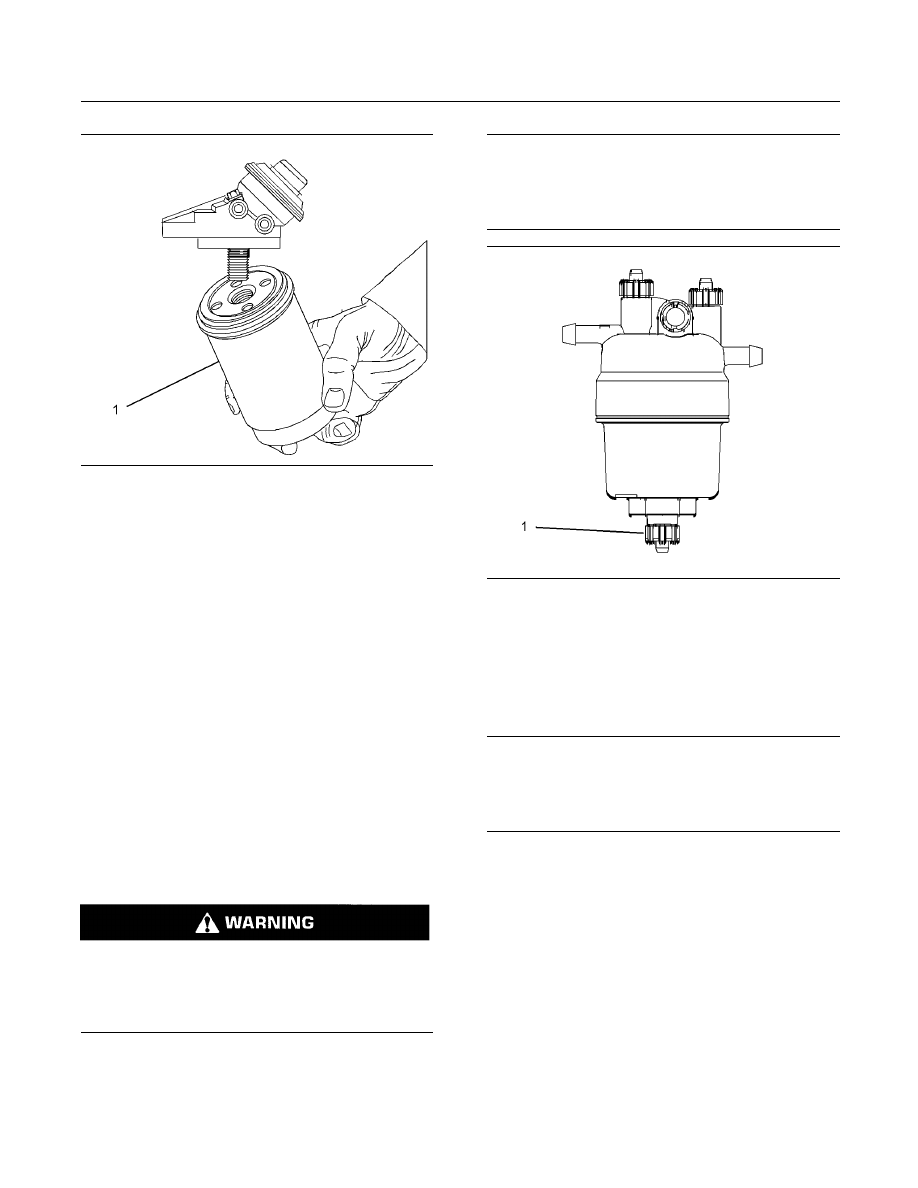

g01306131

Illustration 58
Typical example

3. By using a suitable tool, remove spin-on filter (1).

Ensure that any fluid is drained into a suitable

container.

Note: Do not fill the fuel filter with fuel. The fuel will

not be filtered and the fuel could be contaminated.

Contaminated fuel can damage your fuel system.

4. Install the new spin-on filter. Tighten the spin-on

filter by hand.

The fuel system will need to be primed after the

new filter is installed. Refer to this Operation and

Maintenance Manual, “Fuel System - Prime”.

i02627223

Fuel System Primary

Filter/Water Separator - Drain



Fuel leaked or spilled onto hot surfaces or elec-

trical components can cause a fire. To help pre-

vent possible injury, turn the start switch off when

changing fuel filters or water separator elements.

Clean up fuel spills immediately.

NOTICE

The water separator is not a filter. The water separa-

tor separates water from the fuel. The engine should

never be allowed to run with the water separator more

than half full. Engine damage may result.

g01316965

Illustration 59
Typical example

1. Open drain (1). Catch the draining fluid in a

suitable container. Dispose of the drained fluid

correctly.

2. Close drain (1).

NOTICE

The water separator is under suction during normal

engine operation. Ensure that the drain valve is tight-

ened securely to help prevent air from entering the fuel

system.
