Diesel engines D-260.1S3А, D-260.2S3А, D-260.4S3А. Manual - part 36



4.1.2 Safety measures
Eligible to do current repair are workers with special training having certificates confirm-
ing their skills, properly instructed for operation safety measures, fire safety etc.
Dismantling of faulty parts and units is done only with the engine not running.
When examining the engine use a portable lamp with the voltage of not more than 24V.
Fuel and oil drainage must be done into a sepaeate vessel. Fuel and oil spilt on the floor
mst be frist covered with sand or wooden chips and then taken away from the working
place.
Using lifting appliances make sure the handled components are securely clamped. The lift-
ing appliances must bear labeling with the indication of their lifting capacity. Using loft-
ing appliances with weight exceeding their lifting capacity and moving cargos over other
people is not permissible. It is not permissible to pile large parts and units one on another
thus creating a hazard situation.
Do parts and units washing in a specially equipped for that purpose place. Working with
not grounded equipment and the fuel pump electric motor not set to “0” is not permissible.
Disassembling and assemblying small parts and units is done on workbenches, large parts
and units – on special benches.
Tools and appliances used must be kept in proper condition. Pulling (extracting) appli-
ances must not contain cracks, kinked rods or damaged threading. It is not permissible to
use worn out or bad tools and appliances. The working tools must be of the proper sizing.
It is not permissible to use bad conditions spanners or spanners with deformed gaps.
To check holes coincidence, it is necessary to use a mandre,l a  pinchbar or a bolt, but not
hands.
Using a drilling or a rough-grinding machine pneumatic tools, follow the established safe-
ty rules.
Using electric tools, take the necessary safety precautions: use tools only with proper in-
sulation, do the tools housings grounding, use individual protective means.
The working place must be equipped with the necessary fire extinguishing appliances.
























4.2 Engine components current repair

Description of failures, their possibles causes and instructions on elimination of failures
consequences are given in Table 16.


Table 16

         Description of
failures and damage
consequences

Possible causes

Instructions on iden-
tifying the conse-
quences of failures
and damage of as-
sembly units

Instructions on eli-
mination of the con-
sequences of fail-
ures and damage

Engine
1  Blue smoke co-
ming out of the ex-
haust pipe.

1.1 Oil in the
combustion
chamber burning
because of the
piston rings wear.


1.1; 2.1 Keep control
of oil burning by
adding oil at MM;
pay attention  to the
oil colour change in-
tensity during opera-
tion period.

1.1  Replace piston
rings (item 4.2.1)

  2  Difficult engine
start.  Low speed-up
dynamics at fuel
supply increase.
Blue smoke coming
out of the exhaust
pipe.


2.1 Oil in the
combustion
chamber. The
cause: the absence
of hermeticity in
the combustion
chamber at the
valves disks pla-
cing in the valves
seats.

As per the oil re-
placement procedure.
By the exclusion
method, do the en-
gine failures identifi-
cation and those of
the  turbocharger  as
described in the table
(Annex “

Е”).

Remove the cylin-
der heads from the
engine and do the
valves bedding-in
(item 4.2.2).


Water pump
3.  Cooling liquid
leakage through the
drainage hole.


3.1    End sealing
wear.


3.1  Control the cooling
liquid level in the cool-
ing system at MM.


Remove the water
pump  from the
engine, disassem-
ble

the

pump

(item 4.2.3).






Continuation of Table 16

Description of fail-
ures and damage
consequences

Possible causes

Instructions on identi-
fying the consequenc-
es of failures and
damage of assembly
units

Instructions on eli-
mination of the
consequences of
failures and damage



3.2  Bearing unit
wear.

3.1.1  Visually examine
the water pump on a
running engine after the
engine start during
heating up.
3.2  Press on the pump
pulley with the engine
not running and check
the radial backlash in
the bearing unit.

Replace the water
pump gland.


Replace the bear-
ings, water pump
housing (if neces-
sary).


4.  No cooling liquid
circulation in the
cooling system.


Impeller turns
over without fix-
ing on the pump
shaft.


Checking the engine
cooling system temper-
ature condition by the
temperature indicator
shows sharp cooling
liquid temperature rise.


Remove the water
pump from the
engine, disassem-
ble the water
pump (item 4.2.3).

Replace the water
pump impeller
and/or shaft.



4.2.1  General instructions on piston rings replacement
Remove the cylinder head and the oil sump from the engine. Move the piston down to the
bottom dead center (BDC), turning the engine flywheel by hand. Clean the cylinder liner
upper section from carbon not allowing the carbon particles drop into the cylinder. It is
not permissible to use steel scraper that may damage the liner “mirror”.
Unscrew the connecting rod cover nuts, remove the cover and take the piston assembled
with the connecting rod out of the cylinder. The piston with the connecting rod must be
taken out upwards in the direction of the head mounting.
Mounted on each engine piston, as shown on Fig.27, is an upper trapezoidal compression
ring, a conical compression ring and a box-type oil ring with a spring expander.
The compression rings on the end surface at the lock bear marking “

верх” and “TOP”,

which must face the piston bottom when installed. The oil ring expansioner junction must
not coincide with the ring lock.
Position the piston rings locks at equal distances on the circumference.
Insert the piston with the connecting rod into the cylinder, mount the connecting rod cov-
er.
To avoid the piston rings breaking while installing the piston with the connecting rod in
the cylinder, use a mandrel for pressing the rings.
The tightening torque for the connecting rod cover nuts is specified in the Table of  Annex
“

Г”.

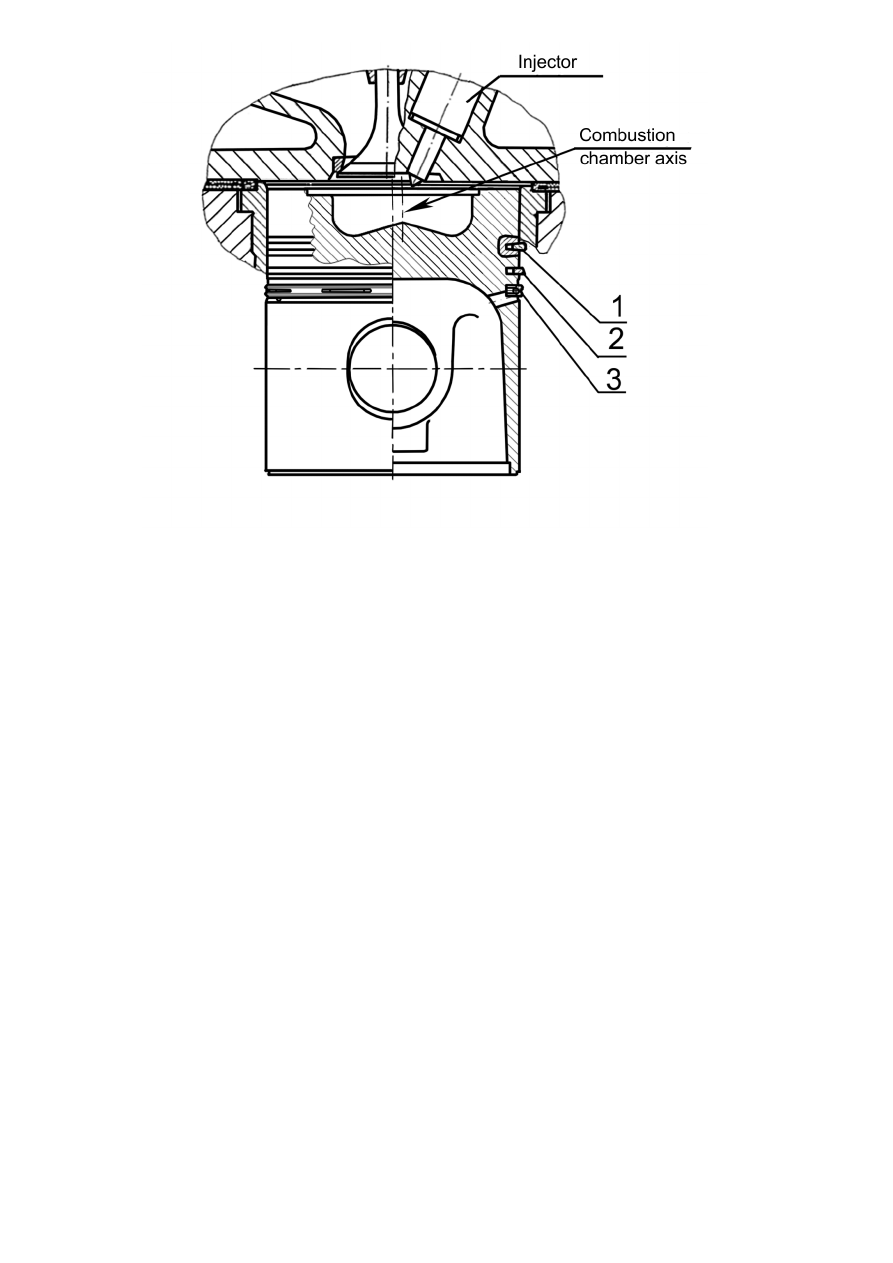

Fig. 27- Piston rings mounting


4.2.2  General instructions on the valves grinding
Unscrew the rocker axle brackets nuts and dismantle the rocker axle with the springs and
the rockers.
Unscrew the head mounting bolts, remove the head.
Remove the valve keepers, the valve springs disk, the valve springs, the valve spring wash-
ers, remove the sealing collar from the valve guiding bush.
The valves should be grinded with special machine tools of “

ОПР-1841А” type or on

“

ОР-6687М” benches. Apply paste on the valves faces or cylinder head seats faces made

of one of the following compositions:
- boron carbide

М 40  -  10%; microcorundum М 20  - 90%;

- granular electrocorundum

М14  -  87%; parafin  -  13%;

Mix the composition with diesel fuel till a sour cream condition. To raise the composition
quality, it is recommended to add oleic or stearic fat acid.
Continue the valves grinding until you see a continuous foggy belt on the valve face and
the valve seat face, not less than 1,5 mm wide. The belt breakings or scratches are not ac-
ceptable. The belt’s width varioation is permissible within 0,5 mm.
Wash the head and the valves after grinding.
When assemblying the head apply motor oil on the valve stems.
The valves grinding may be done manually with locksmith appliances, but this operation
labour efforts grow considerably.
