Diesel engines D-260.1S3А, D-260.2S3А, D-260.4S3А. Manual - part 6

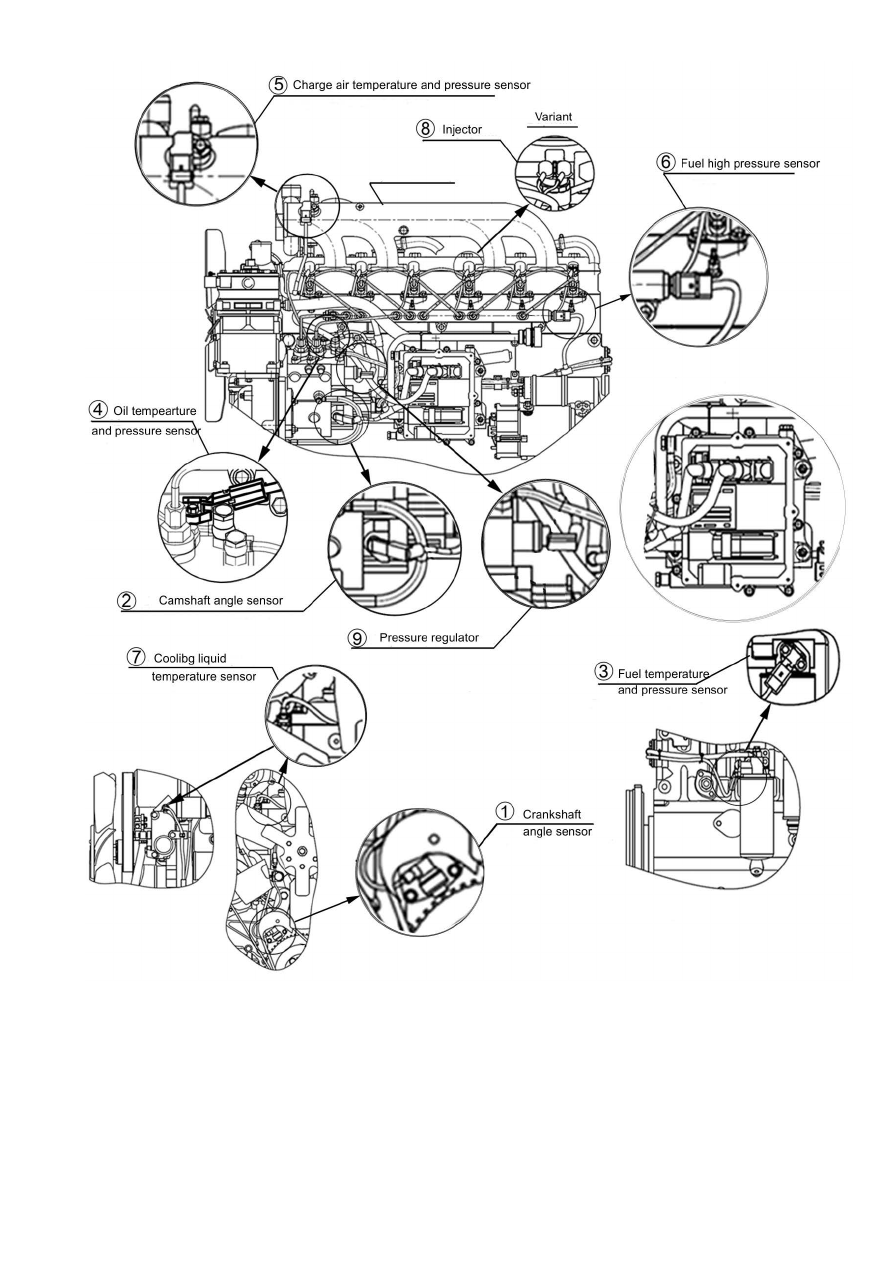

Fig.4

а – Location of sensors and actuating mechanisms













Table 8



No

Sensor and actuating mechanism

Location

1  Crabkshaft angle sensor

Distribution cover

2  Camshaft angle sensor

High pressure fuel injection pump
housing

3  Fuel temeperature and pressure sensor

Finr fuel filter housing

4  Oil temperature and pressure sensor

Heat exchanger

5  Charge air temperature and pressure sensor  Intake manifold

6  Fuel pressure sensor

Fuel high pressure accumulator

7  Cooling liquid temperature sensor

Thermostat housing

8  Injectors

Cylinder head

9  Pressure regulator

High pressure fuel injection pump

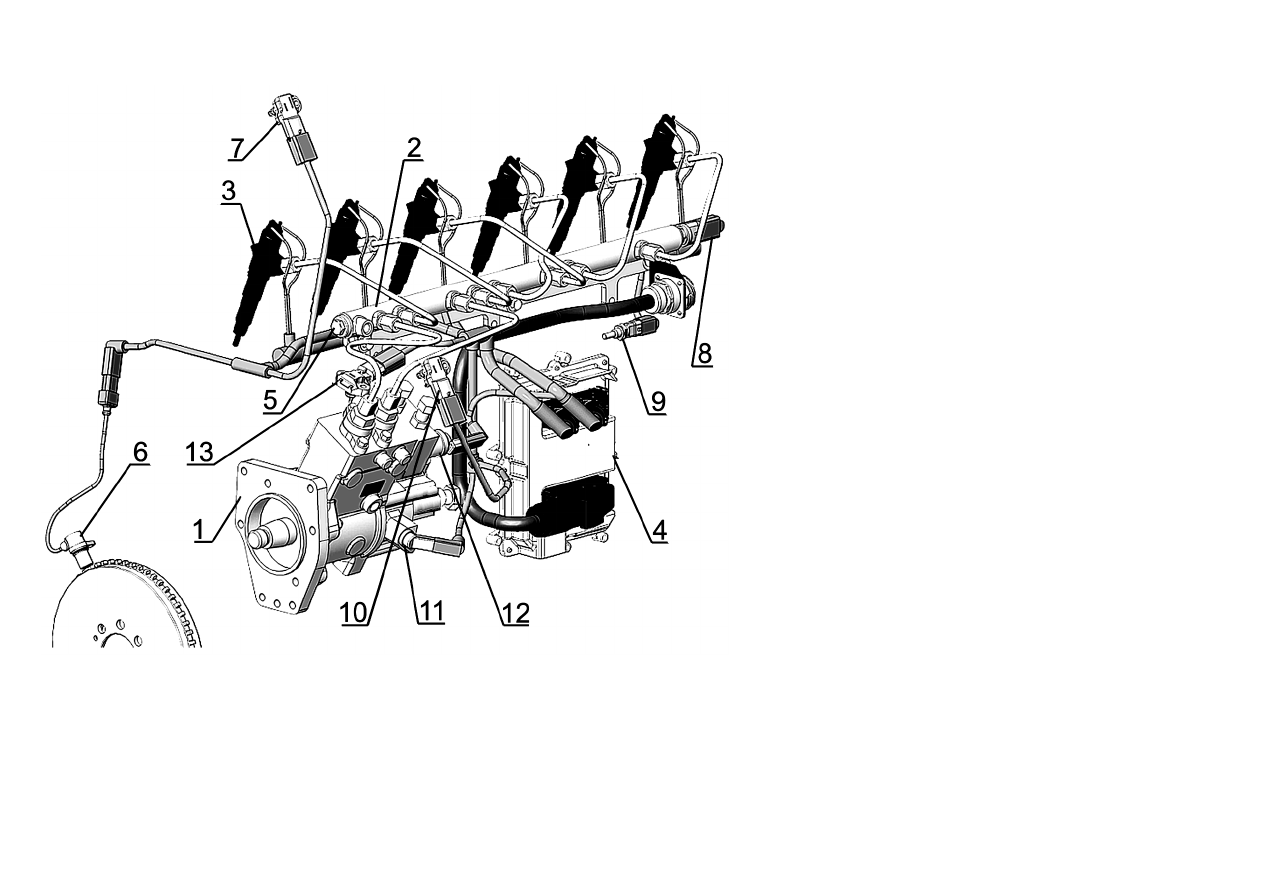

1- h

igh pressure fuel injection pump

; 2 – h

igh pressure fuel accumulator

; 3 – injector; 4 – Electronic Control Unit (ECU); 5 –  pressure limiting valve; 6 –

angle sensor; 7 – temperature and pressure sensor in the intake manifold; 8 – fuel high pressure sensor;     9 – cooling liquid temperature sensor; 10 – fuel temperau-
re and pressure sensor; 11 – angle sensor; 12 – pressure regulator; 13 – oil temperature and pressure sensor.

Fig.5 – CRS system structural diagram (electric and hydraulic)
