Kawasaki Diesel MULE 4010 TRANS 4x4 (KAF950G9). Manual - part 137

18-26 APPENDIX

Cable, Wire, and Hose Routing

KAF950GD

APPENDIX 18-27

Cable, Wire, and Hose Routing

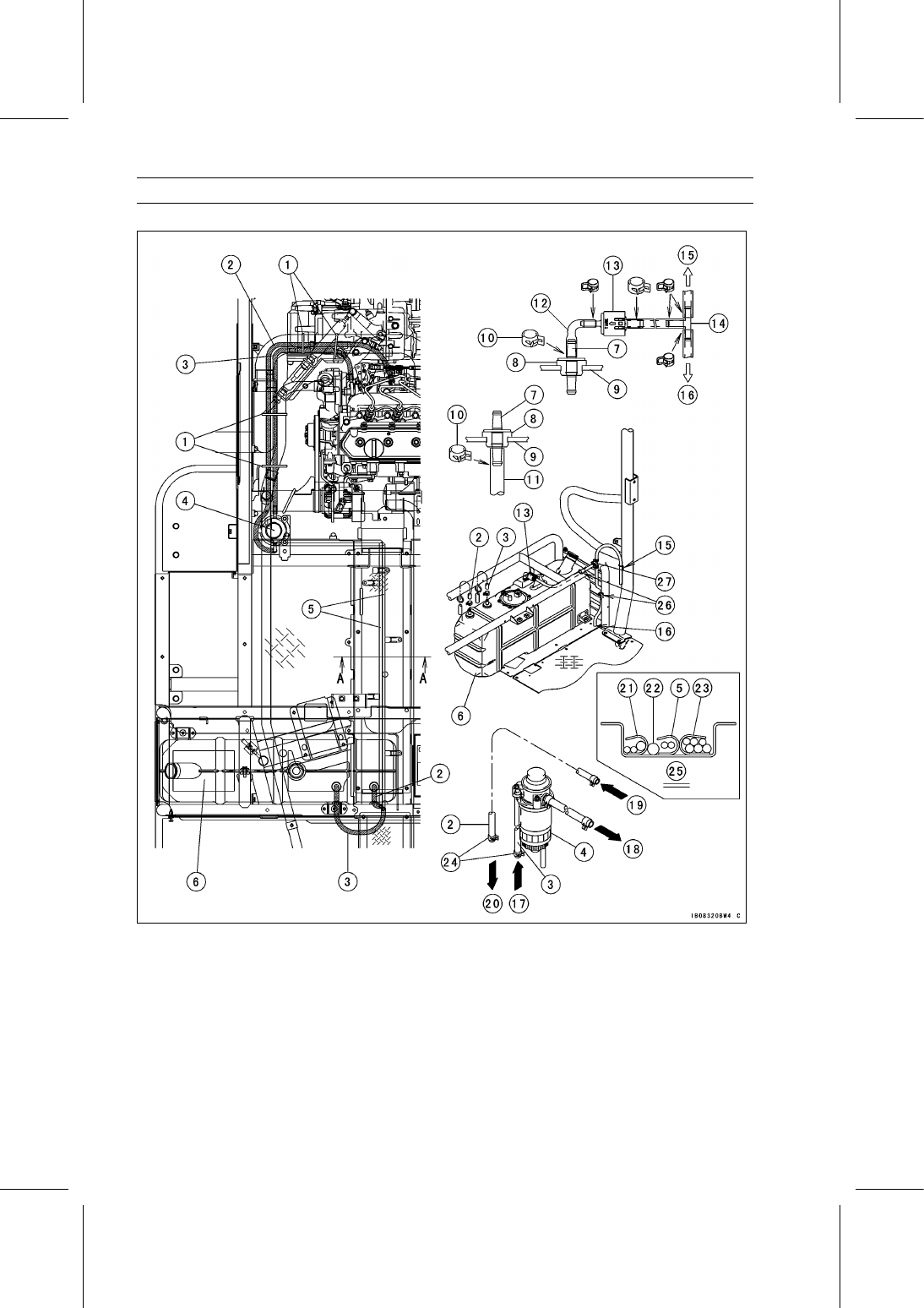

1. Band
2. Fuel Return Hose
3. Fuel Output Hose
4. Fuel Filter
5. Fuel Pipes
6. Fuel Tank
7. Fitting
8. Seal
9. Upper Wall of Fuel Tank

10. Clamp

11. Output or Return Hoses

12. Air Vent Hose
13. Check Valve
14. Joint
15. To Clamp on Center Bar
16. To Hole in Floor Board
17. From Fuel Tank
18. To Injection Pump
19. From Injection Pump
20. To Fuel Tank
21. Harness and Leads
22. Brake Pipe
23. All Cables
24. Position the tabs of clamps facing toward backside of vehicle.
25. Section A-A
26. Pass the fuel hose through clamp.

18-28 APPENDIX

Cable, Wire, and Hose Routing

KAF950G9

∼ GC/HA

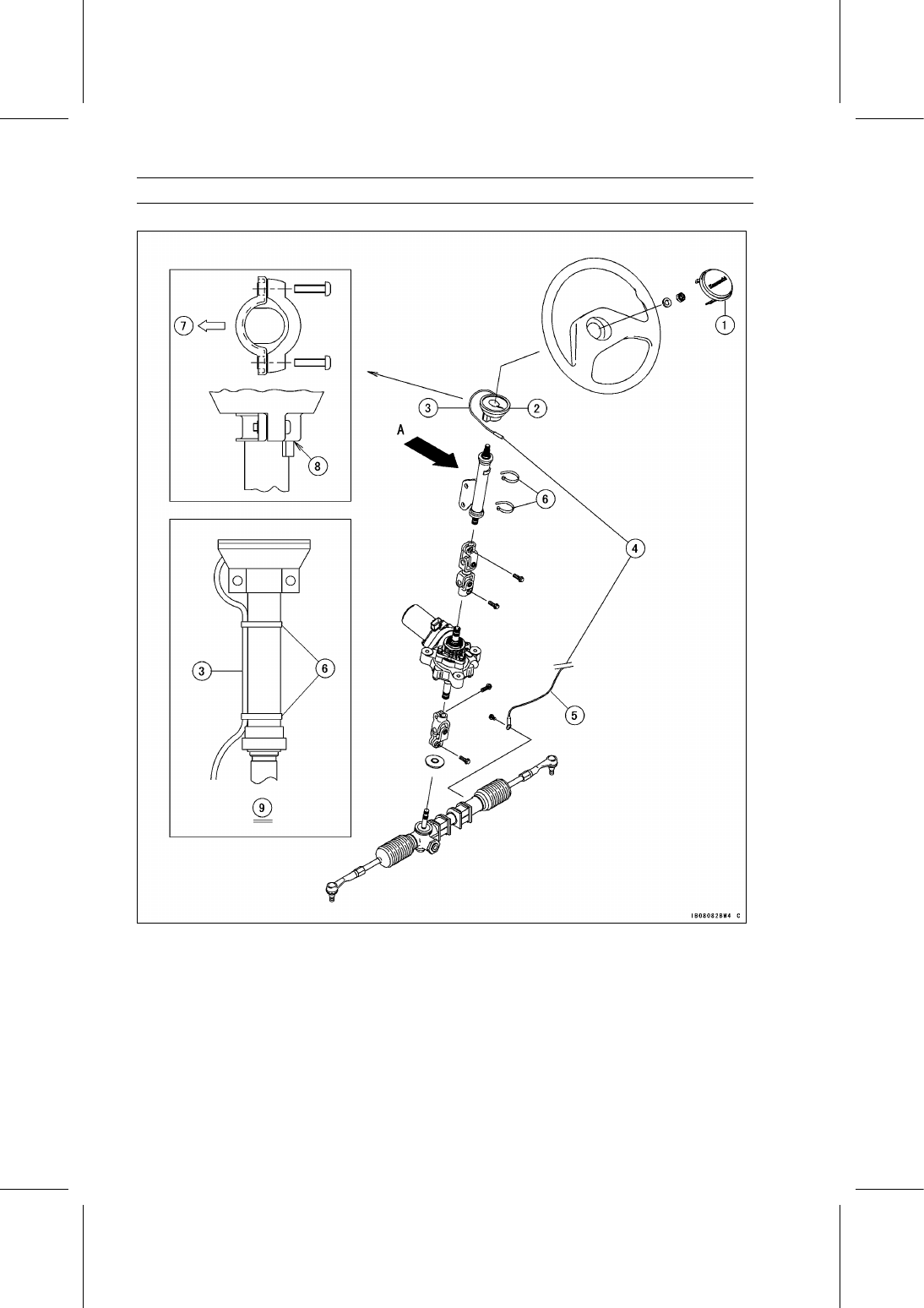

1. Horn Button
2. Horn Switch Contact
3. Run the born switch lead to the straightly down (Do not twist it around the steering shaft).
4. Ground Lead
5. To Main Harness
6. Band
7. Front
8. Installation condition of horn switch contact.
9. View from A

APPENDIX 18-29

Cable, Wire, and Hose Routing

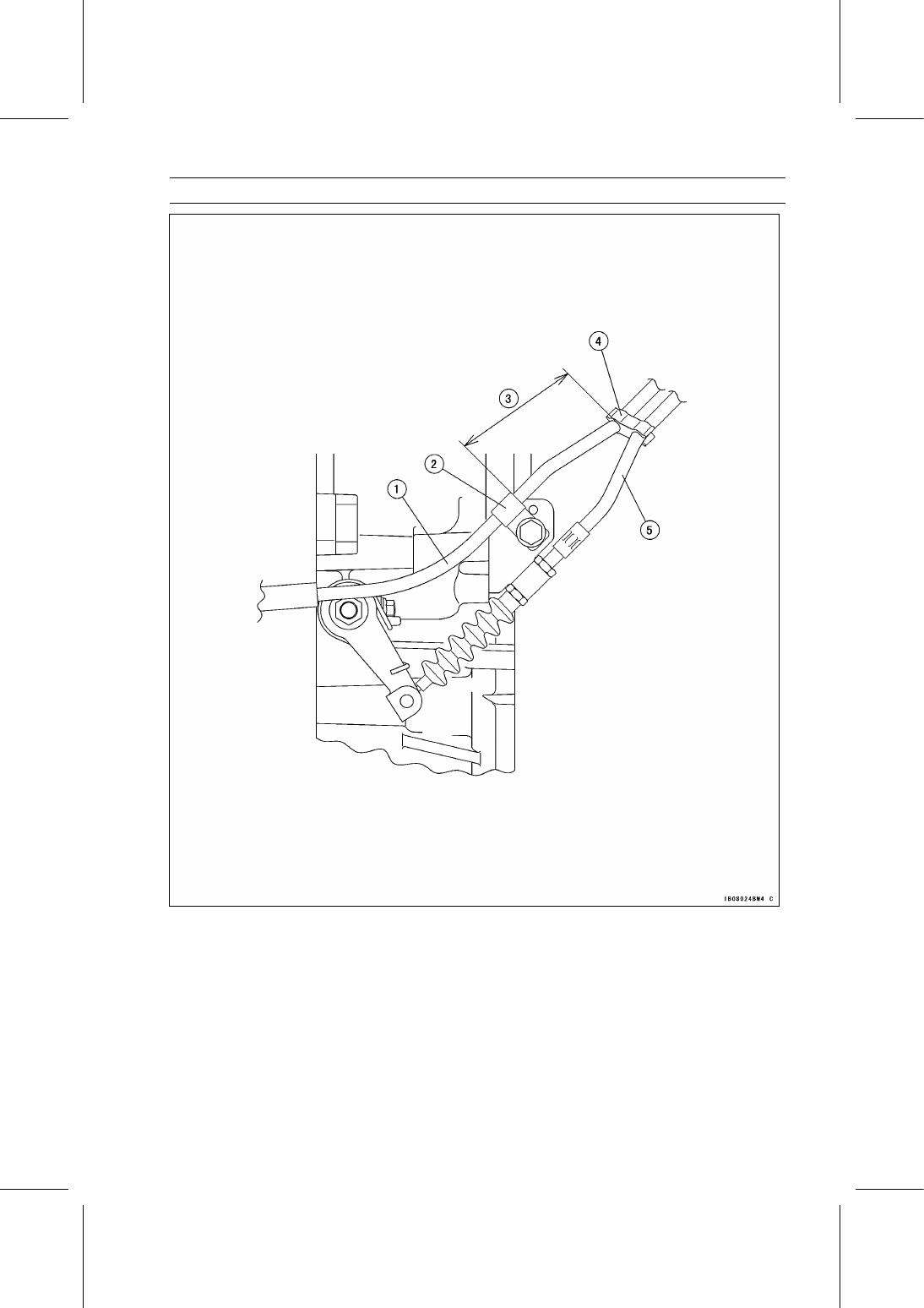

1. Differential Shift Cable
2. Cable Bracket
3. About 100 mm (3.94 in.)
4. Cable Clamp
5. 2WD/4WD Shift Cable
