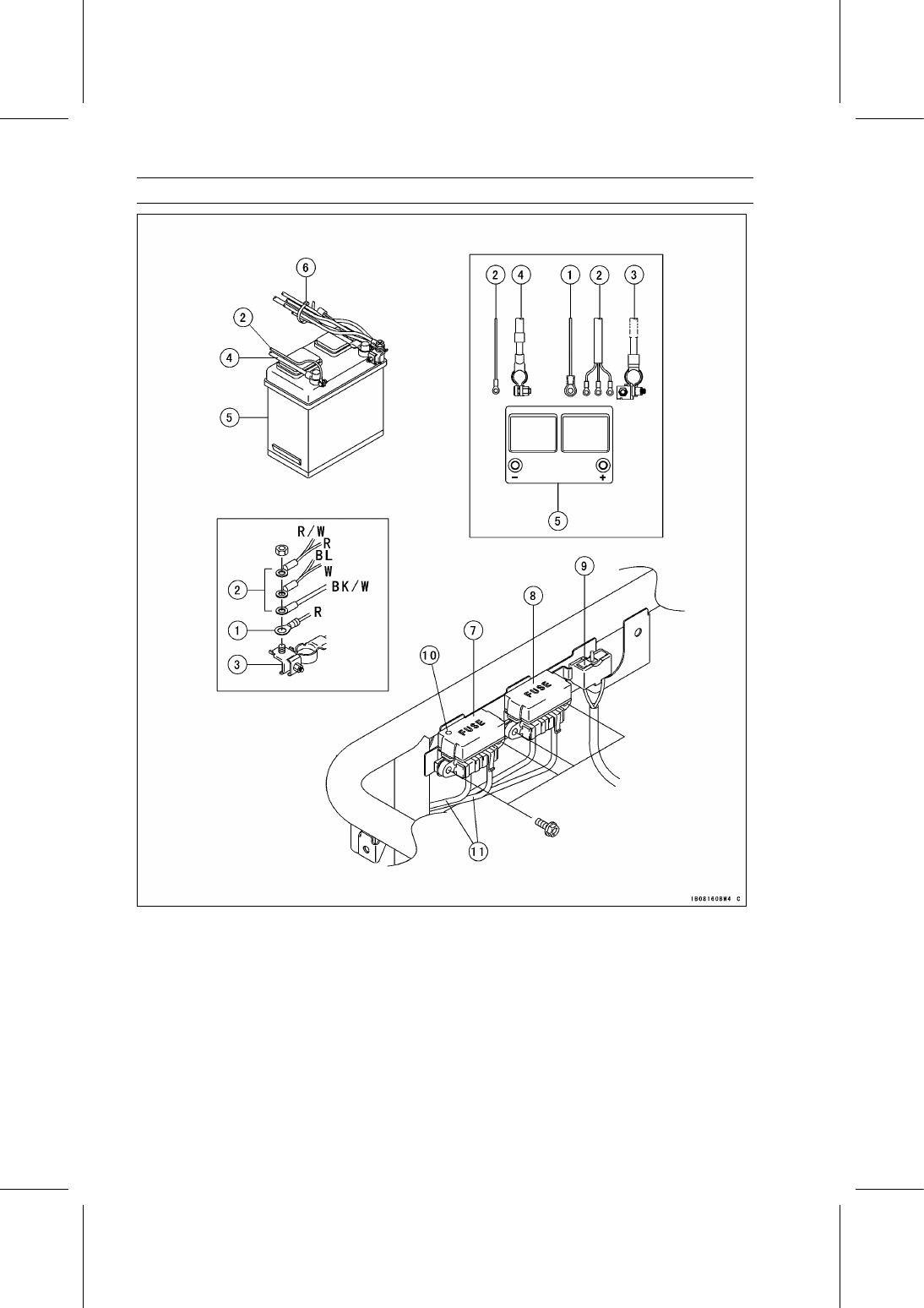

18-22 APPENDIX

Cable, Wire, and Hose Routing

1. Alternator Lead
2. Main Harness
3. Battery (+) Cable
4. Battery (–) Cable
5. Battery
6. Band
7. Fuse Box 1
8. Fuse Box 2
9. Radiator Fan Breaker

10. Yellow Mark

11. Yellow Tape

APPENDIX 18-23

Cable, Wire, and Hose Routing

This page intentionally left blank.

18-24 APPENDIX

Cable, Wire, and Hose Routing

KAF950G9

∼ GC/HA

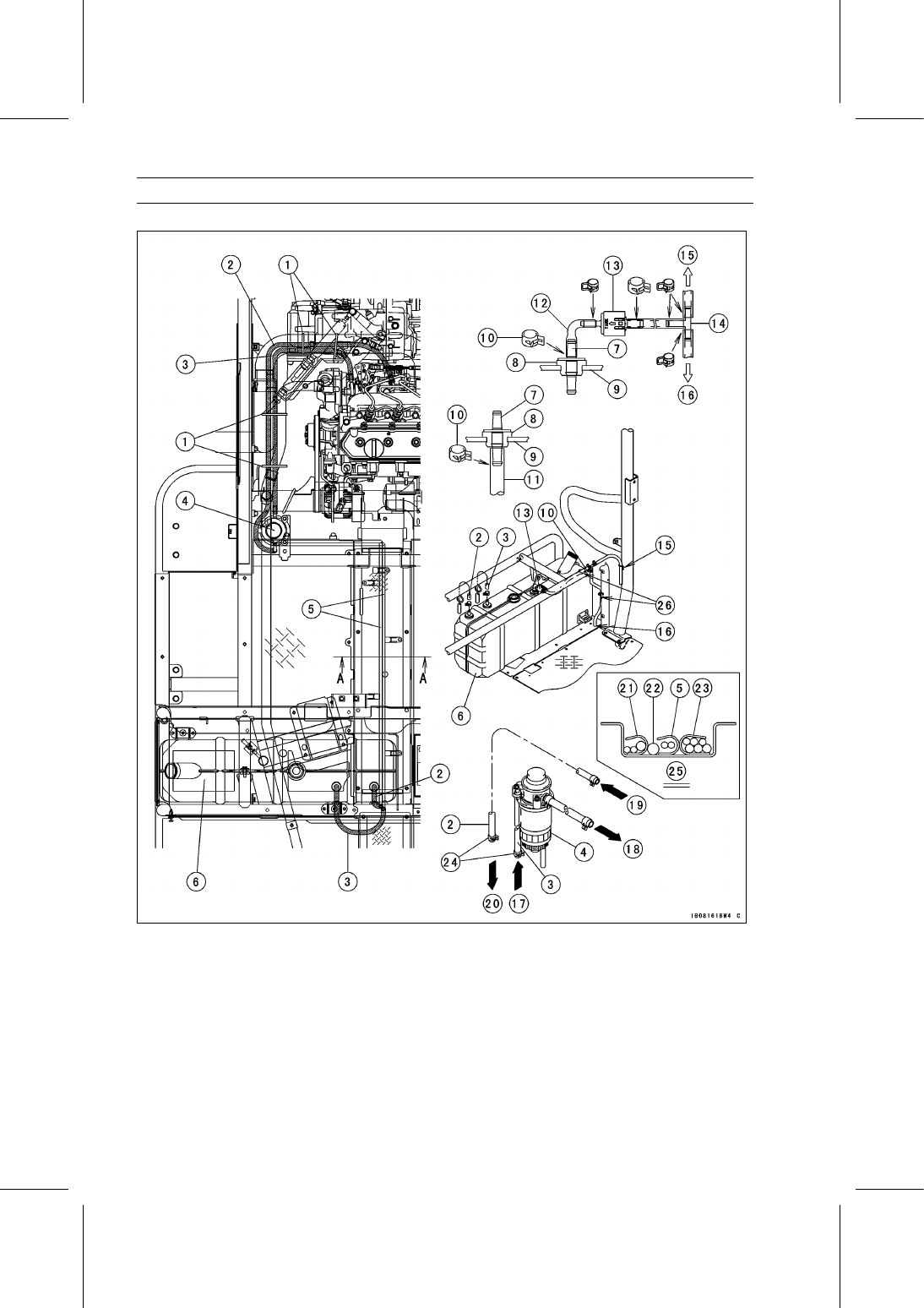

APPENDIX 18-25

Cable, Wire, and Hose Routing

1. Band
2. Fuel Return Hose
3. Fuel Output Hose
4. Fuel Filter
5. Fuel Pipes
6. Fuel Tank
7. Fitting
8. Seal
9. Upper Wall of Fuel Tank

10. Clamp

11. Output or Return Hoses

12. Air Vent Hose
13. Check Valve
14. Joint
15. To Clamp on Center Bar
16. To Hole in Floor Board
17. From Fuel Tank
18. To Injection Pump
19. From Injection Pump
20. To Fuel Tank
21. Harness and Leads
22. Brake Pipe
23. All Cables
24. Position the tabs of clamps facing toward backside of vehicle.
25. Section A-A
26. Pass the fuel hose through clamp.
