18-14 APPENDIX

Cable, Wire, and Hose Routing

KAF950GD

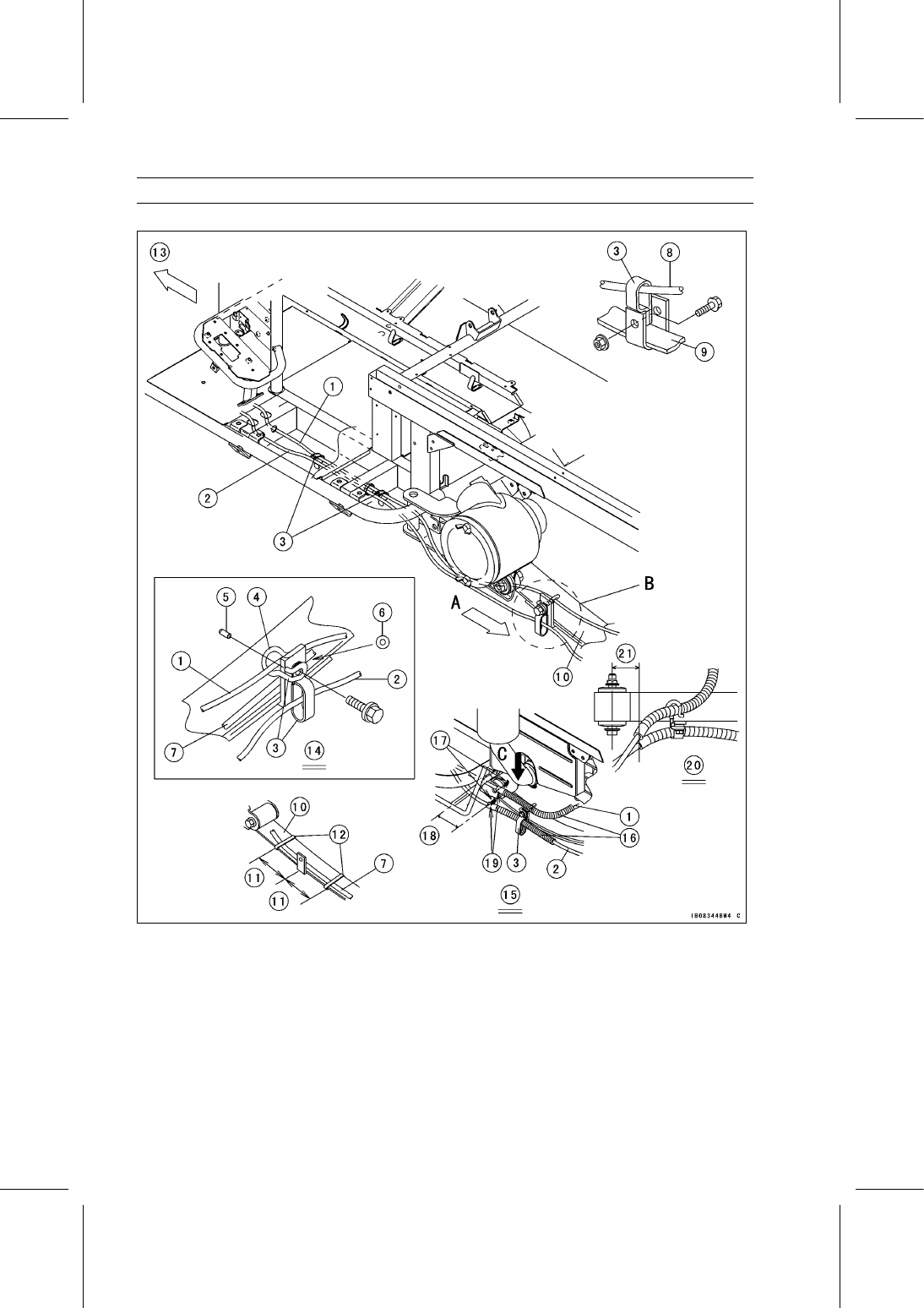

APPENDIX 18-15

Cable, Wire, and Hose Routing

1. Right Parking Brake Cable
2. Left Parking Brake Cable
3. Clamp
4. Rubber Tube
5. Cap
6. Washer
7. Left Brake Hose
8. Right Brake Hose
9. Right Leaf Spring

10. Left Leaf Spring

11. 50 mm (1.97 in.)

12. Band
13. Front
14. View A
15. Detail B
16. Corrugated Tubes
17. Install the corrugated tubes so that the slits face inside of the vehicle to prevent the breather

tube and brake hose being damaged by the edges of the slit.

18. 30 mm (1.2 in.)
19. Tapes (Fix the corrugated tubes on the parking brake cables.)
20. View C
21. 70 mm (2.8 in.)

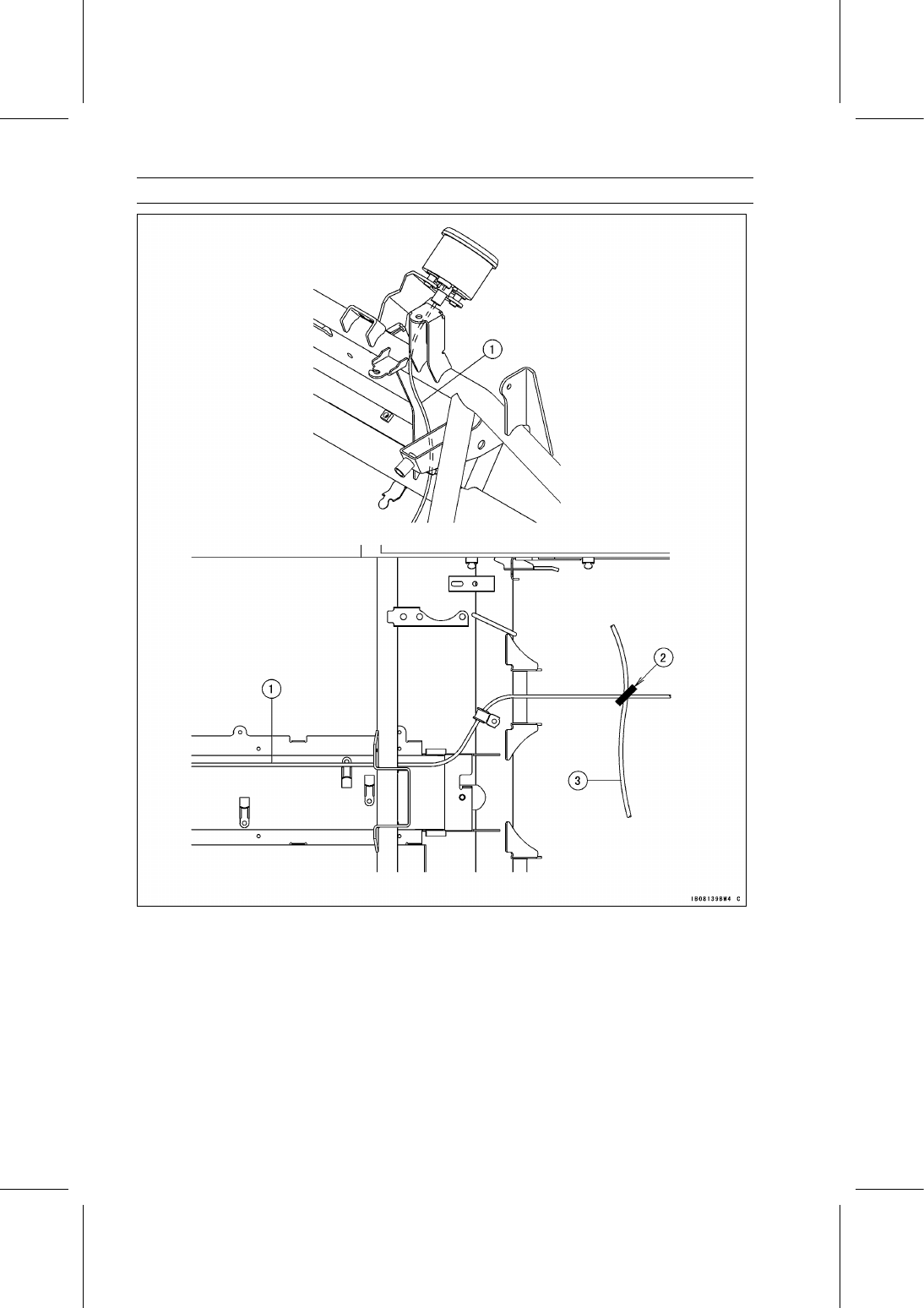

18-16 APPENDIX

Cable, Wire, and Hose Routing

1. Speedometer Cable
2. Clamp the speedometer cable with the parking brake cable.
3. Parking Brake Cable

APPENDIX 18-17

Cable, Wire, and Hose Routing

This page intentionally left blank.
