Cable, Wire, and Hose Routing

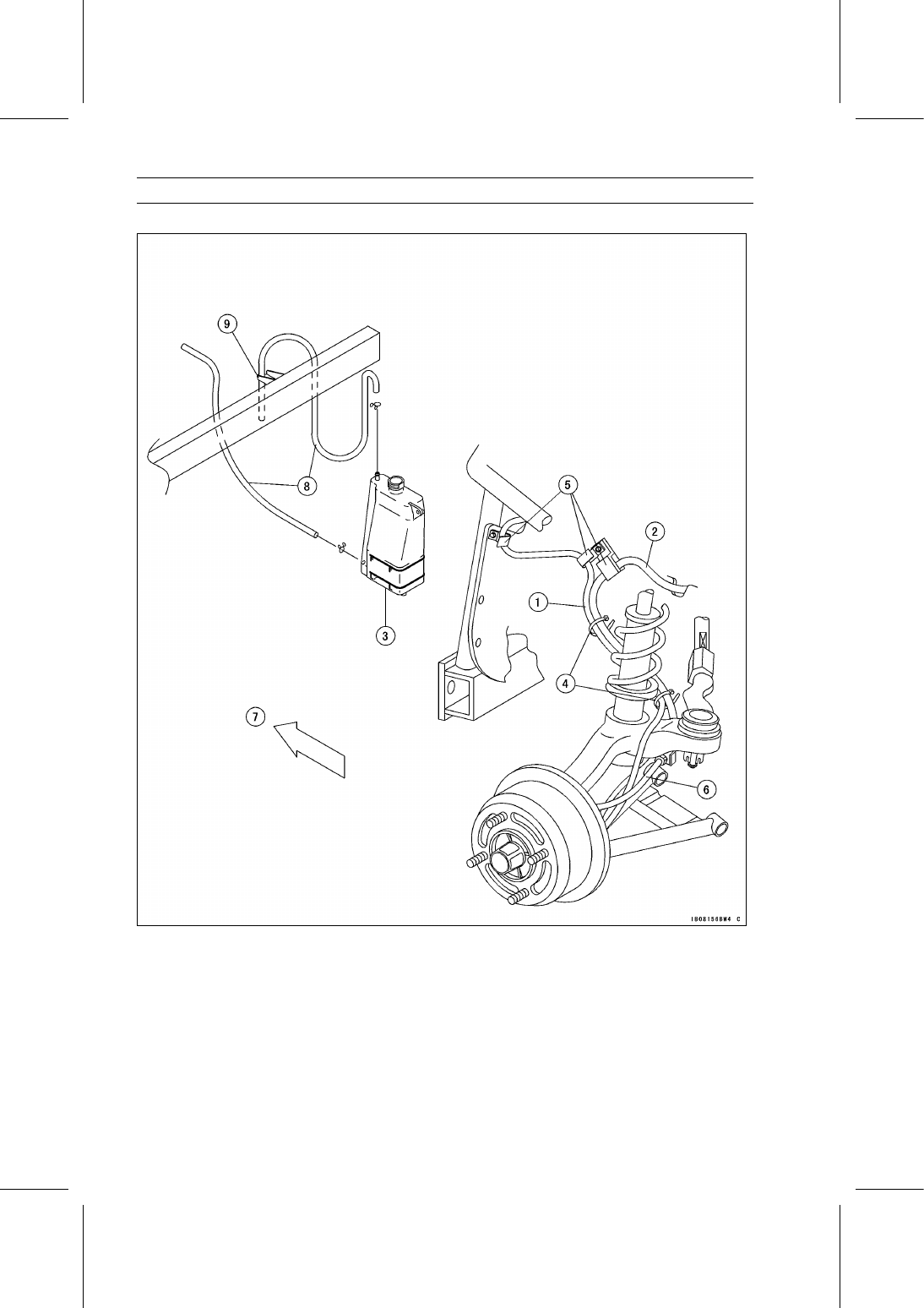

KAF950G9 (Early Model)

1. Breather Tube (L = 1 480 mm (58.3 in.))
2. Brake Hose
3. Coolant Reserve Tank
4. Band
5. Clamp
6. Brake Pipe
7. Front
8. Route cooling hose under frame pipe.
9. Pass the cooling hose through the hole of the bracket on the frame.

APPENDIX 18-11

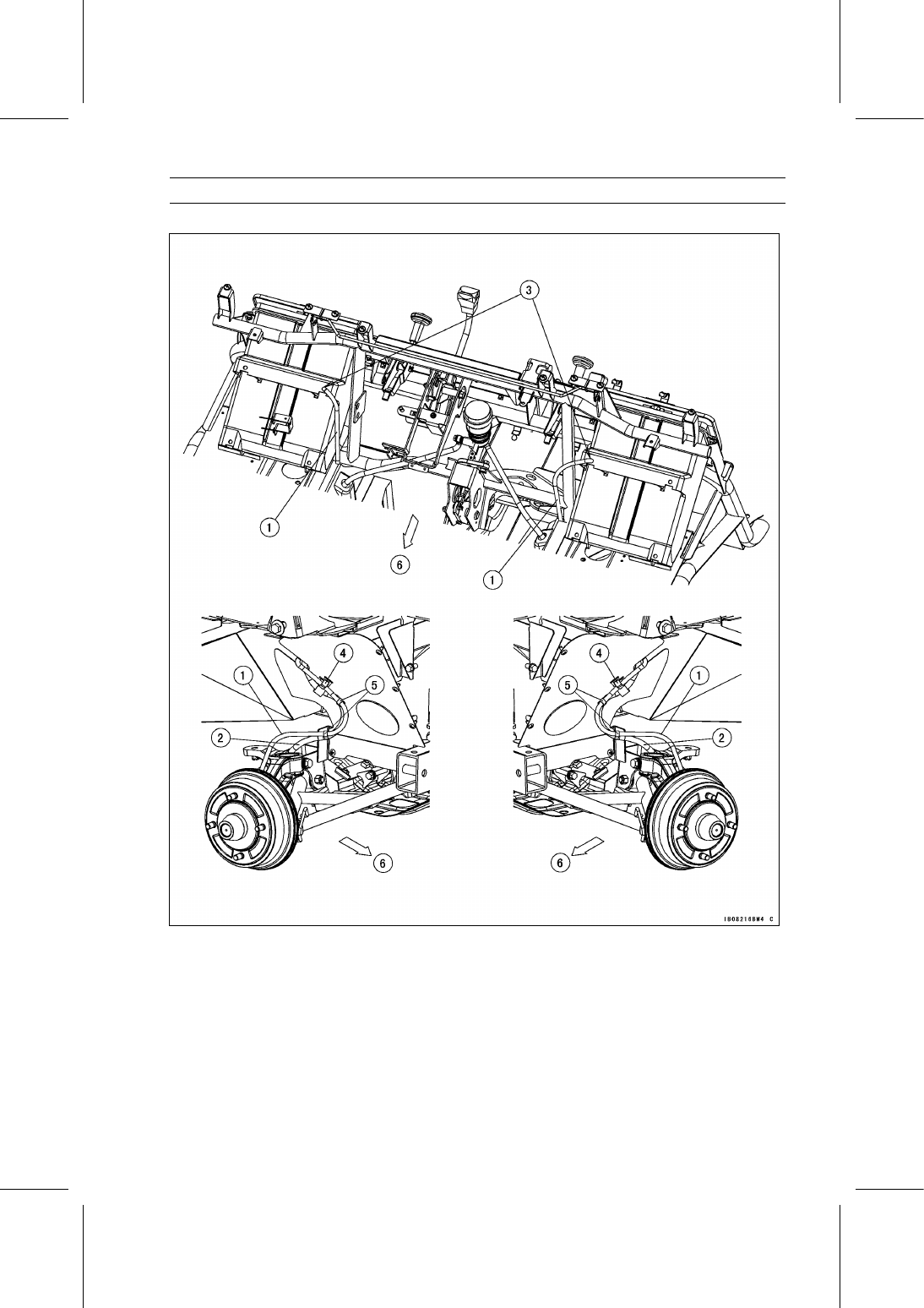

Cable, Wire, and Hose Routing

KAF950G9 (Late Model) and Later Model

1. Breather Tube (L = 1 100 mm (43.3 in.))
2. Brake Hose
3. Push the tube into the hole of case storage.
4. Clamp
5. Band
6. Front

18-12 APPENDIX

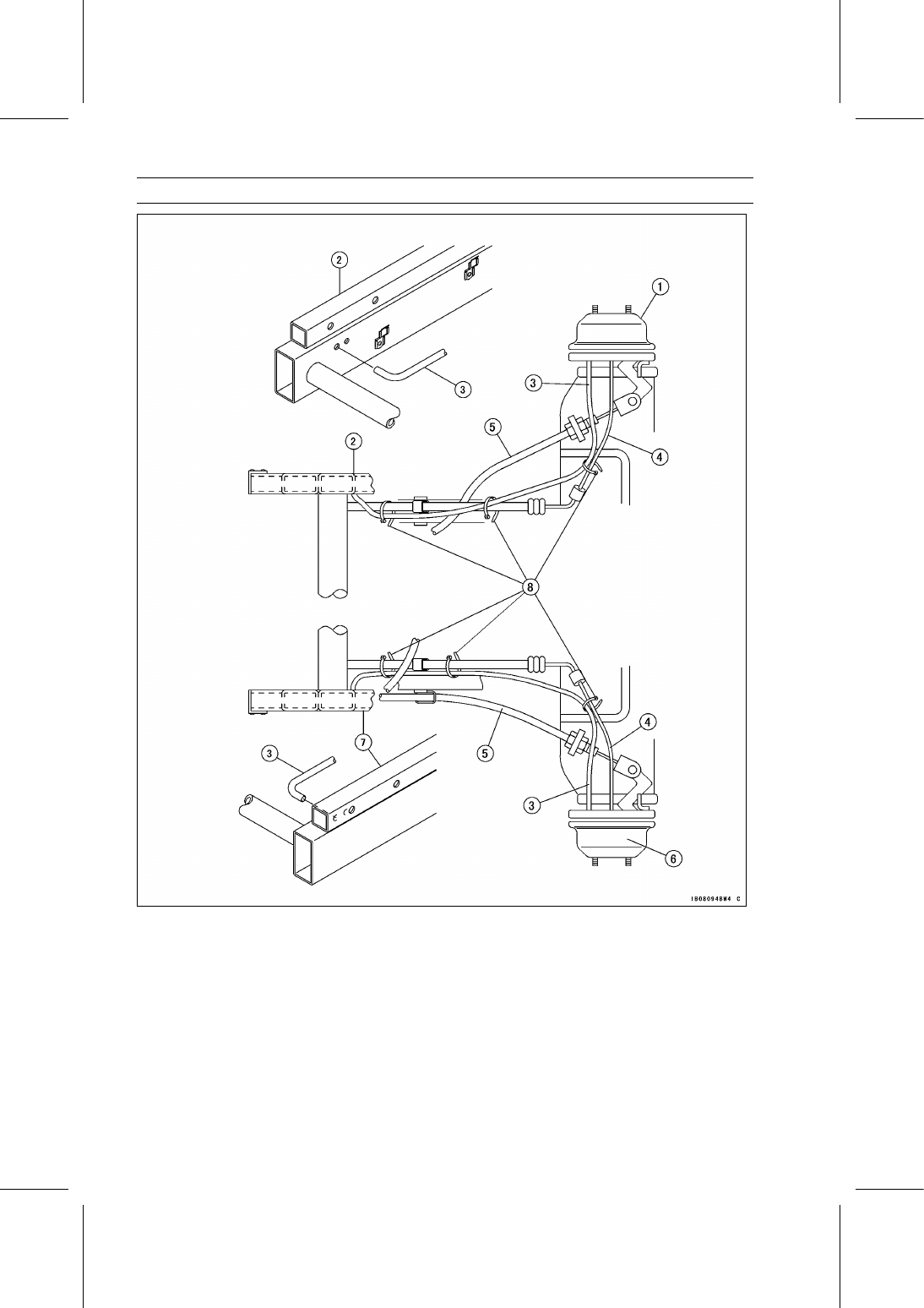

Cable, Wire, and Hose Routing

1. Right Brake Drum
2. Right Frame
3. Breather Tube
4. Brake Pipe
5. Brake Cable
6. Left Brake Drum
7. Left Frame
8. Band

APPENDIX 18-13

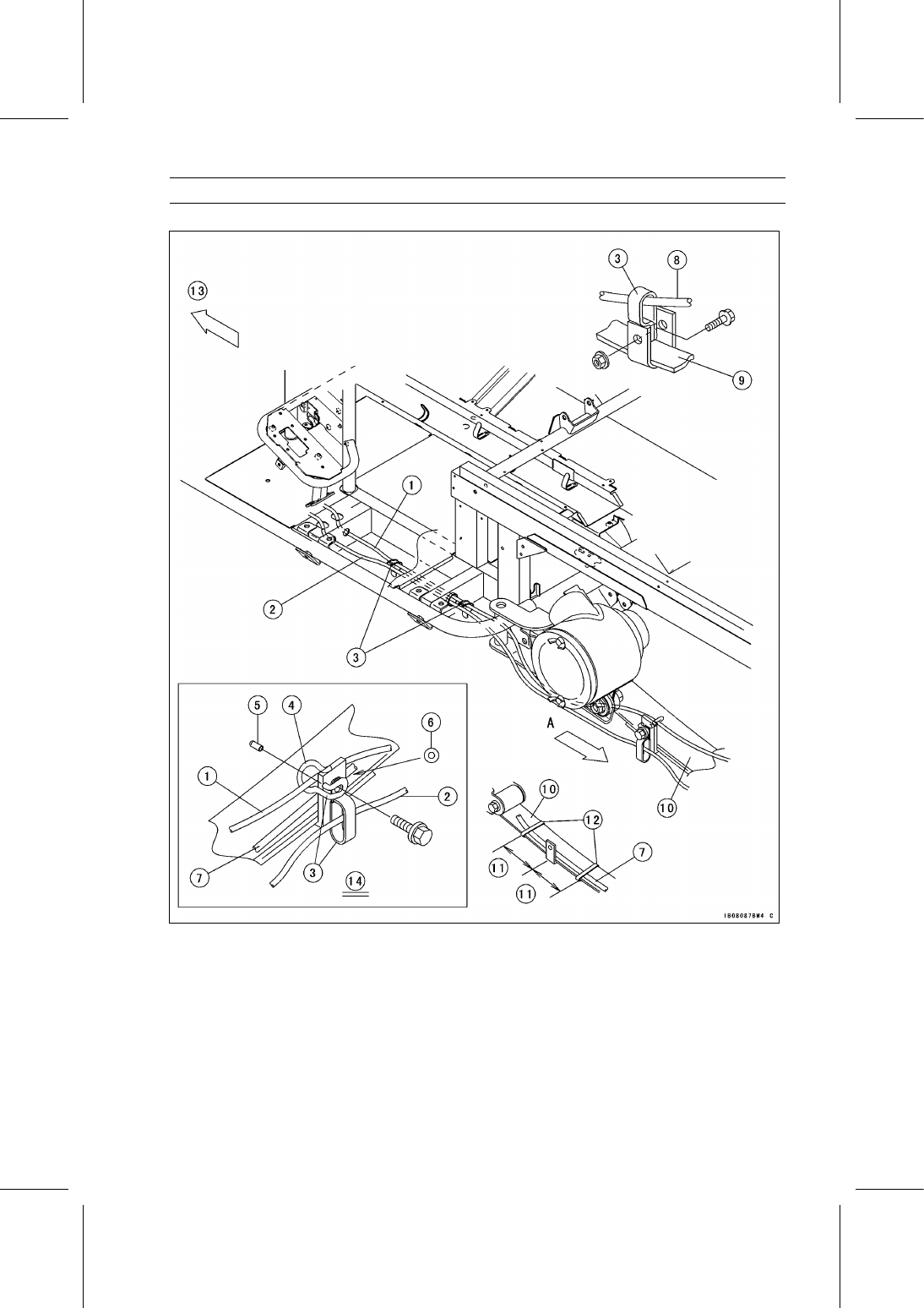

Cable, Wire, and Hose Routing

KAF950G9

∼ GC/HA

1. Right Parking Brake Cable
2. Left Parking Brake Cable
3. Clamp
4. Rubber Tube
5. Cap
6. Washer
7. Left Brake Hose

8. Right Brake Hose
9. Right Leaf Spring

10. Left Leaf Spring

11. 50 mm (1.97 in.)

12. Band
13. Front
14. View A
