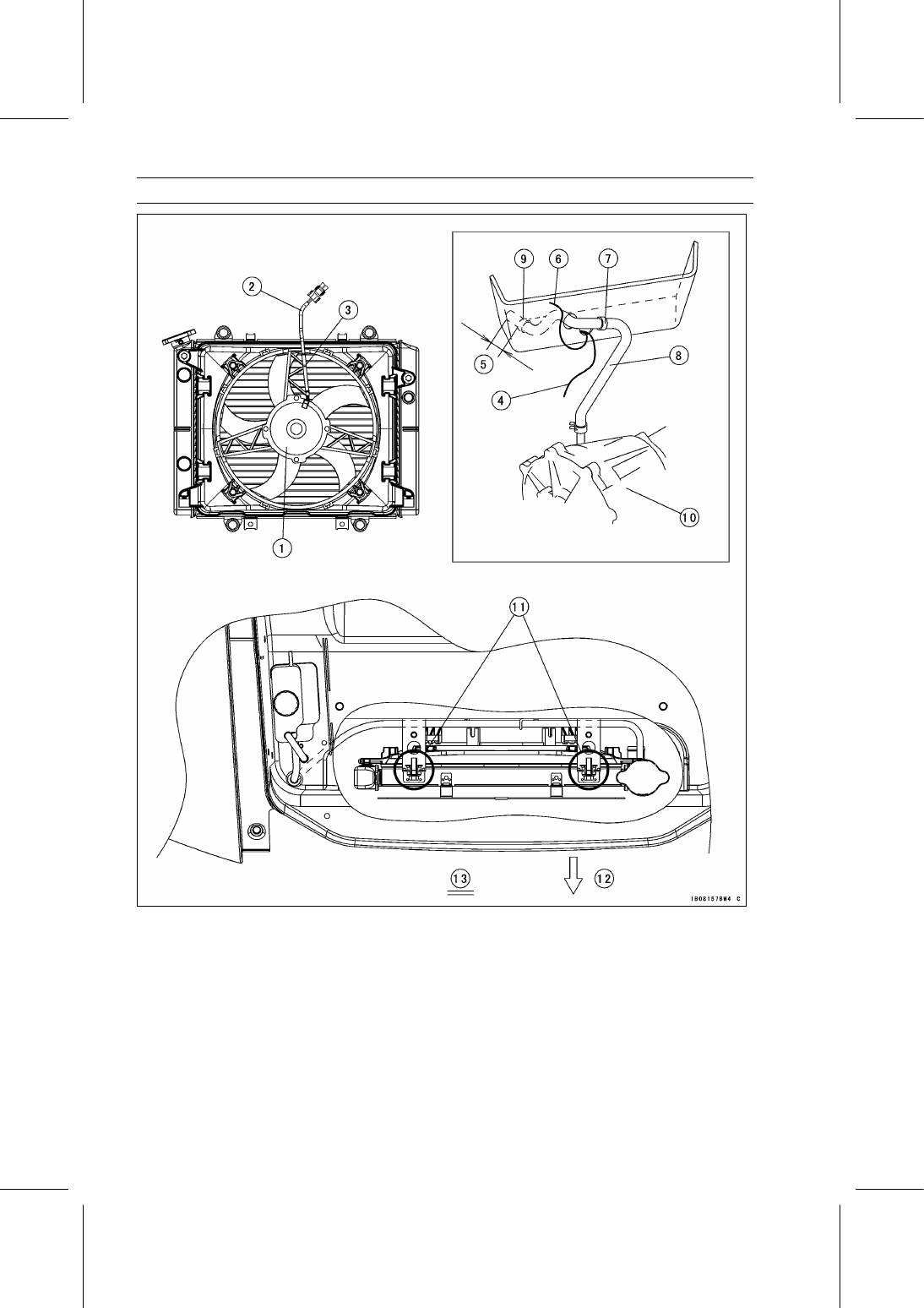

Cable, Wire, and Hose Routing

1. Radiator Fan Motor
2. Radiator Fan Motor Lead
3. The band must be located in exact position as shown in the figure.
4. Radiator Fan Switch Lead
5. 50 mm (1.97 in.)
6. Horn Lead
7. Clamp
8. Front Final Gear Case Breather Hose
9. Clamp

10. Front Final Gear Case

11. The cooling hose should be under the bracket of the frame.

12. Front
13. View from Top

APPENDIX 18-7

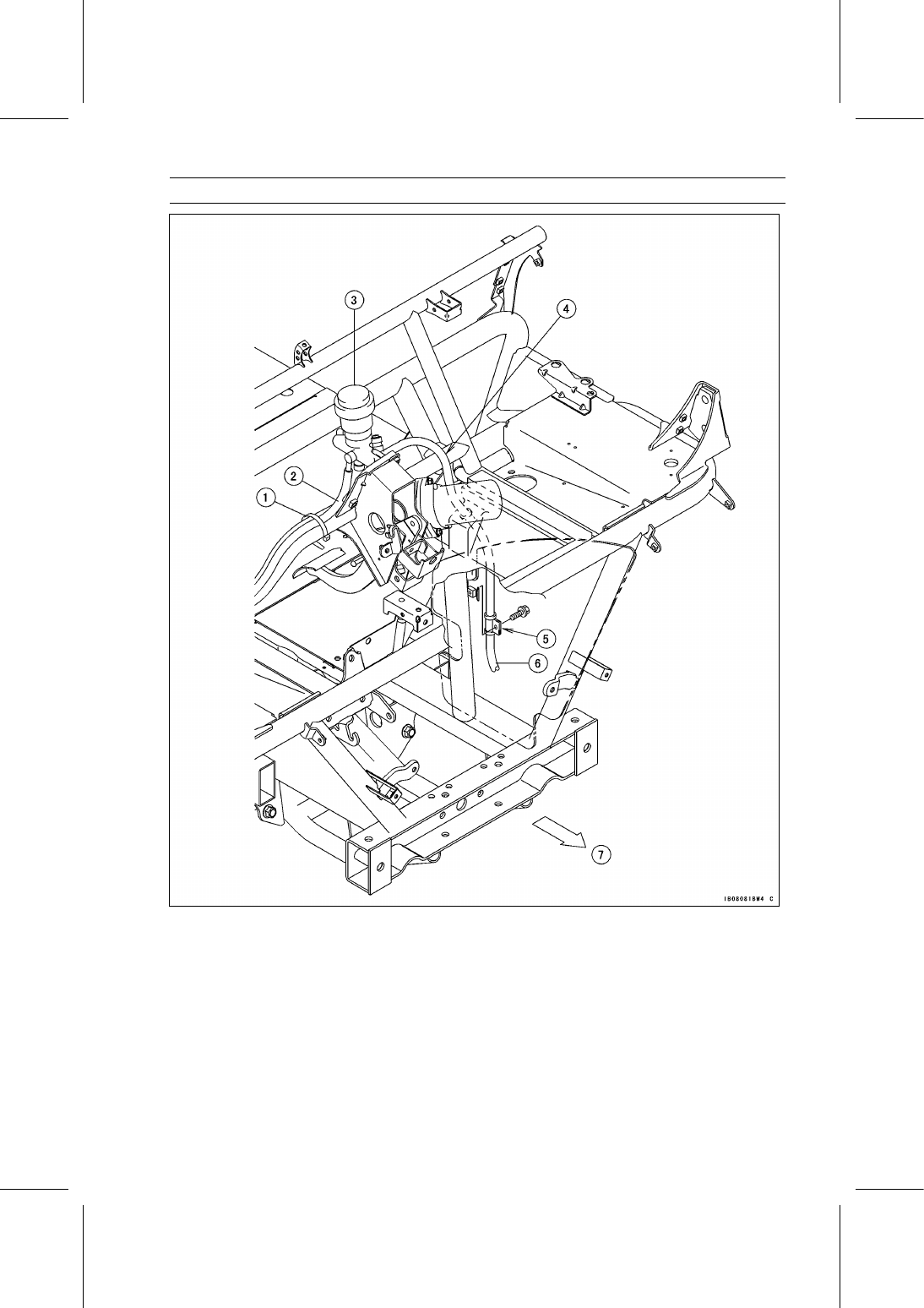

Cable, Wire, and Hose Routing

1. Hold the right brake hose with the harness.
2. Right Brake Hose
3. Brake Master Cylinder
4. Keep the brake hose away from the EPS unit.
5. Install the clamp in this direction.
6. Left Brake Hose
7. Front

18-8 APPENDIX

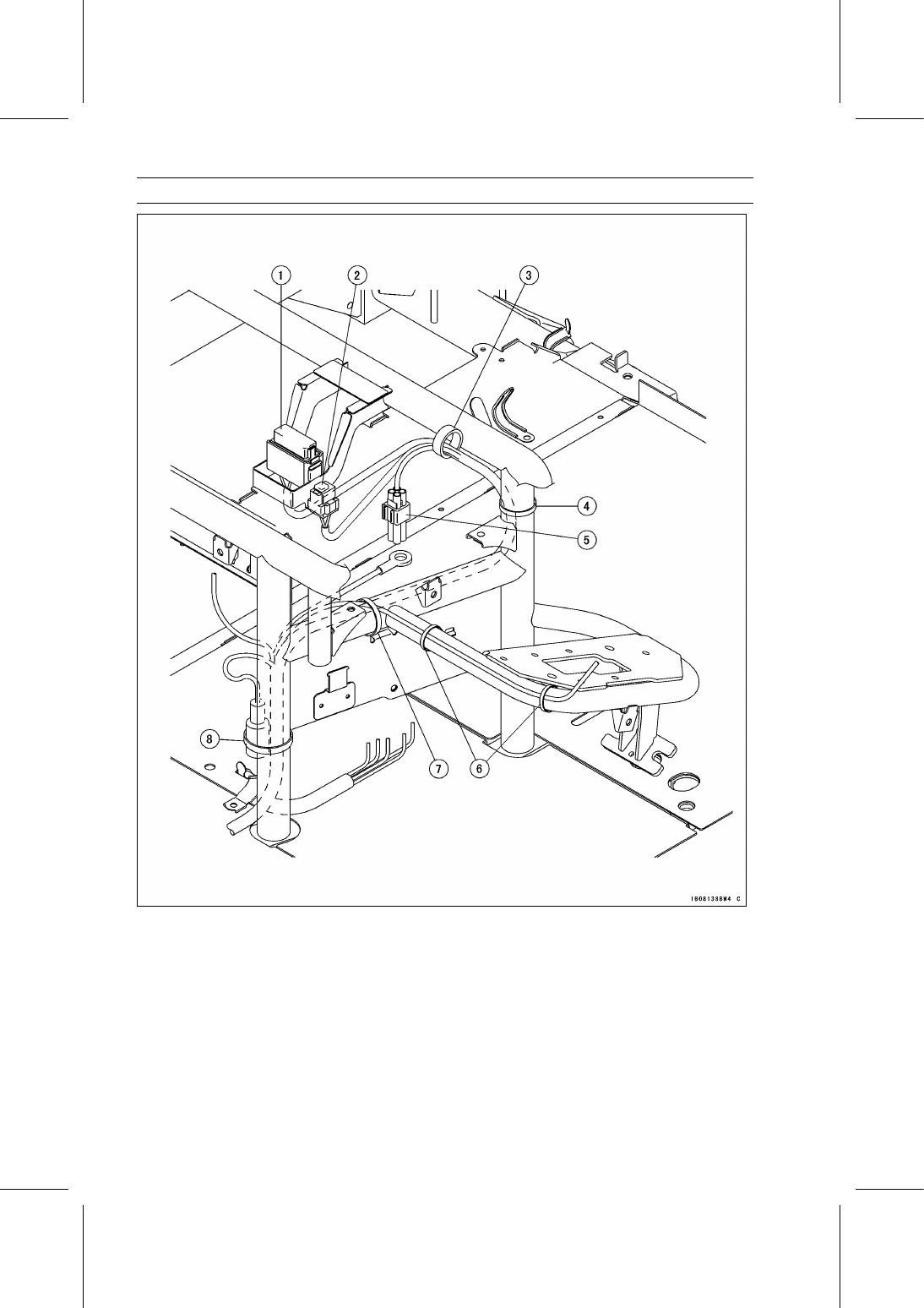

Cable, Wire, and Hose Routing

1. EPS 40 A Fuse
2. EPS 7.5 A Fuse
3. Clamp
4. Band
5. EPS Self-diagnosis System Connector
6. Band
7. Band
8. Band

APPENDIX 18-9

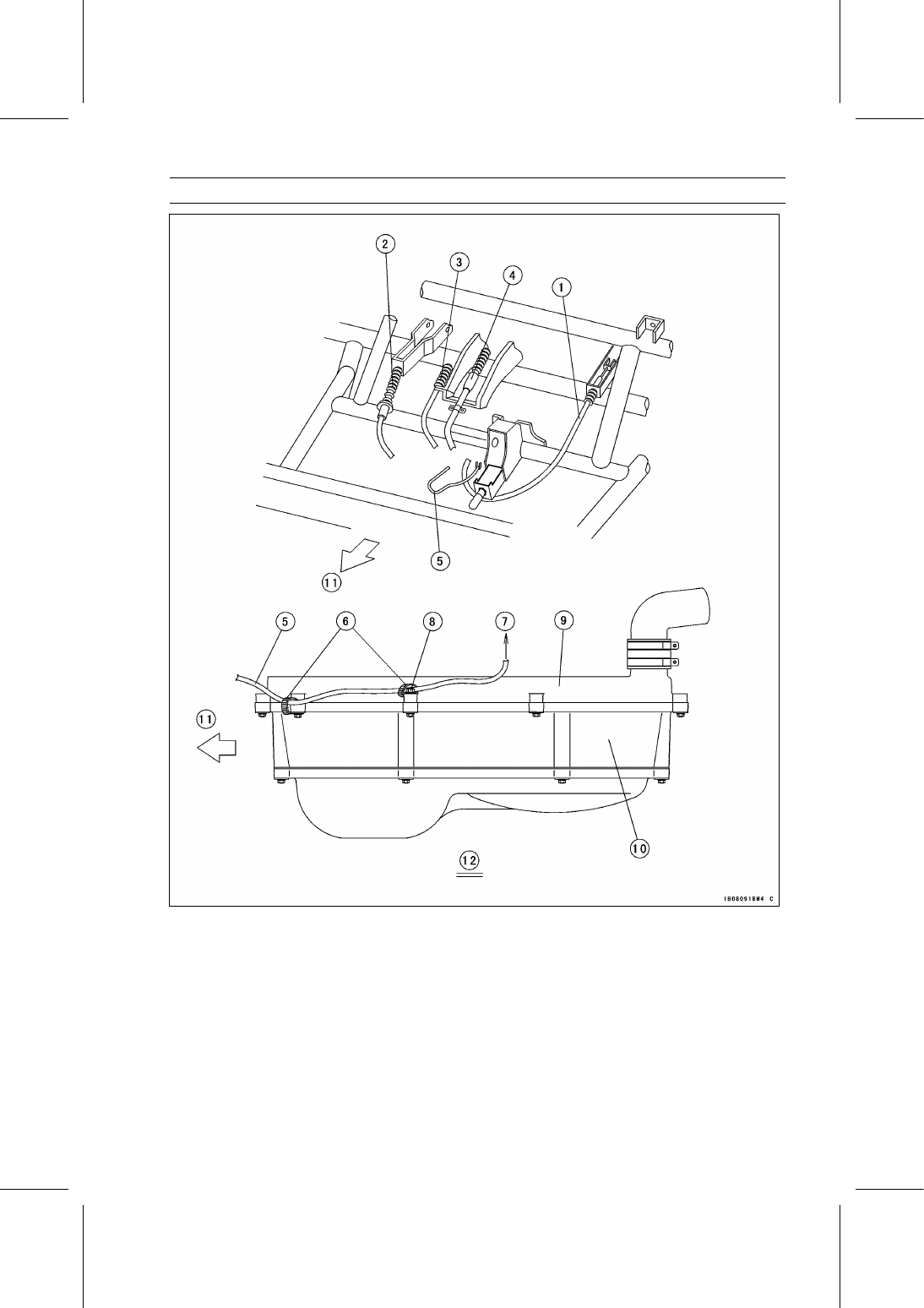

Cable, Wire, and Hose Routing

1. Differential Shift Cable
2. 2WD/4WD Shift Cable
3. Hi/Low Shift Cable
4. Transmission Shift Cable
5. Throttle Cable
6. Clamp
7. To Engine
8. Nut
9. Torque Converter Case

10. Torque Converter Inner Cover

11. Front

12. Viewed from Top
