Kawasaki Diesel MULE 4010 TRANS 4x4 (KAF950G9). Manual - part 130

17-66 ELECTRICAL SYSTEM

Fuses

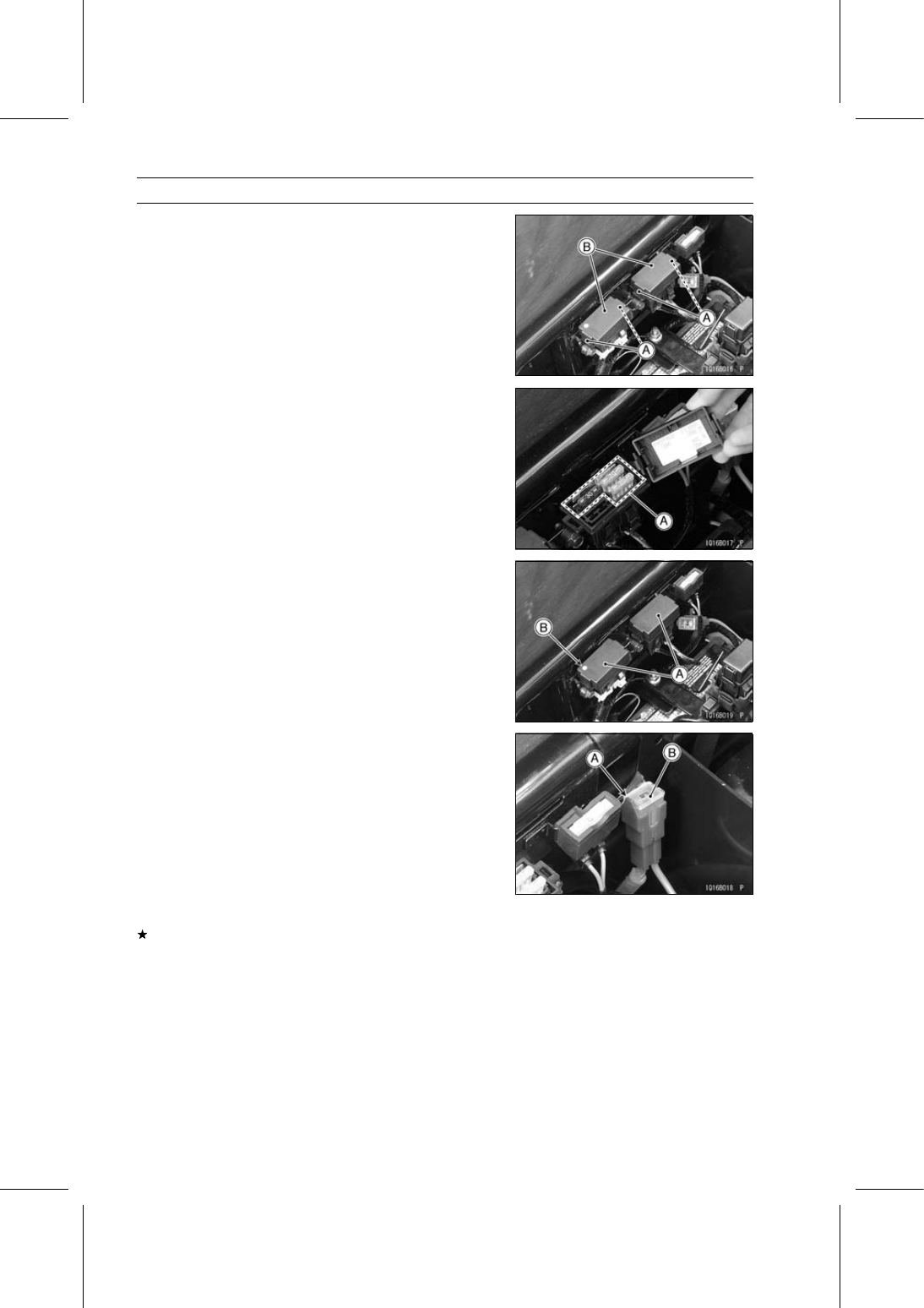

Fuse Removal

•

Tilt up the front seat.

•

Unlock the hook [A] and remove the fuse box cover [B].

•

Pull the fuses [A] straight out of the fuse box.

Fuse Installation

•

Install the fuse cover [A] so that the yellow mark [B] faces
left side of the vehicle.

50 A Fuse Removal

•

Tilt up the front seat.

•

Unlock the stopper [A] and pull the 50 A fuse [B] straight
out of the fuse box.

Fuse Installation

If a fuse fails during operation, inspect the electrical sys-
tem to determine the cause, and then replace it with a
new fuse of proper amperage.

•

Install the fuse box fuses on the original position as spec-
ified on the lid.

ELECTRICAL SYSTEM 17-67

Fuses

Fuse Inspection

•

Remove the fuse (see Fuse Removal).

•

Inspect the fuse element.

○

For 50 A fuse, there is window for inspection in the upper
surface.
If it is blown out, replace the fuse. Before replacing a
blown fuse, always check the amperage in the affected
circuit. If the amperage is equal to or greater than the
fuse rating, check the wiring and related components for
a short circuit.

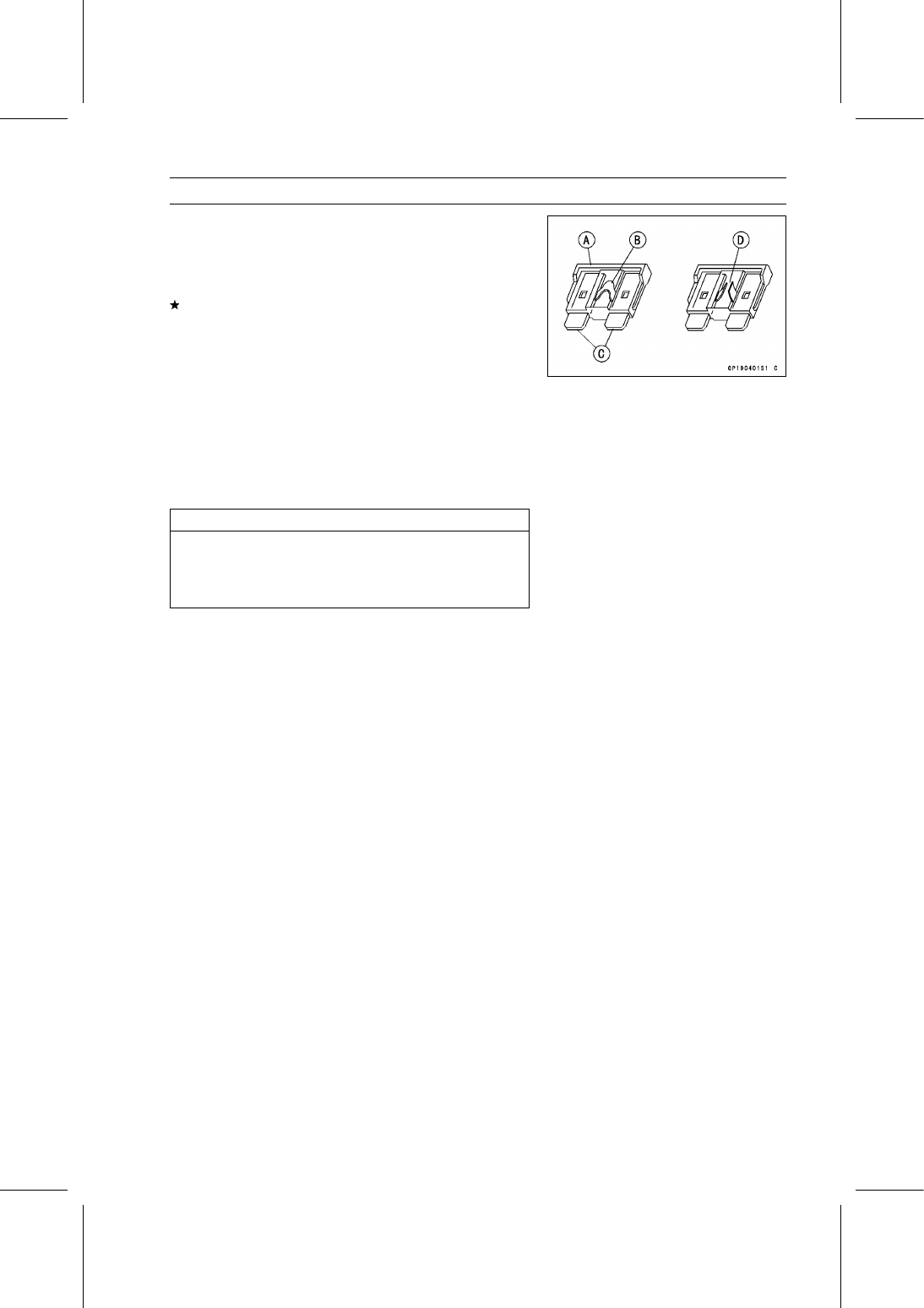

Housing [A]

Terminals [C]

Fuse Element [B]

Blown Element [D]

NOTE

○

If the engine is operated under the condition which the
battery needs refreshing charge, a main fuse may blow
out due to a mass current flows to the battery.

NOTICE

When replacing a fuse, be sure the new fuse
matches the specified fuse rating for that circuit.
Installation of a fuse with a higher rating may cause
damage to wiring and components.
