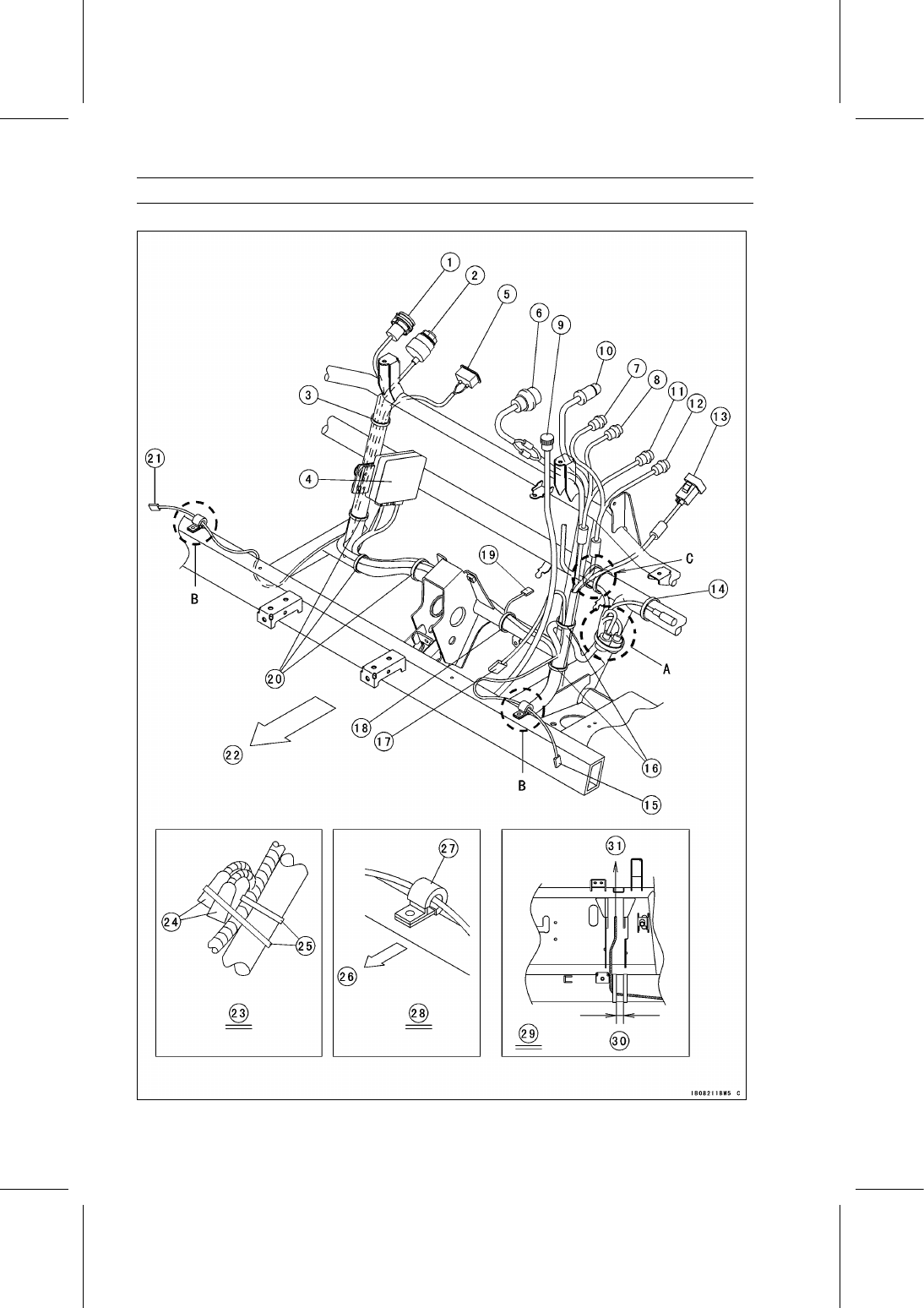

18-2 APPENDIX

Cable, Wire, and Hose Routing

KAF950G9

∼ GC/HA

APPENDIX 18-3

Cable, Wire, and Hose Routing

1. Accessory Terminal
2. Main Switch
3. Band
4. EPS ECU
5. Hour Meter
6. EPS Warning Indicator Light (LED)
7. Glow Plug Light
8. Parking Brake Indicator Light
9. Speedometer Cable

10. Speedometer Illumination

11. Coolant Temperature Warning Indicator Light

12. Oil Pressure Warning Indicator Light
13. Light Switch
14. Band
15. To Left Headlight
16. Band
17. EPS Motor Connector
18. Band
19. EPS Torque Sensor Connector
20. Band
21. To Right Headlight
22. Front
23. Detail A
24. Accessory Terminals
25. Band
26. Front
27. Clamp
28. Detail B
29. Detail C
30. 25 mm (0.98 in.)
31. To Horn Switch

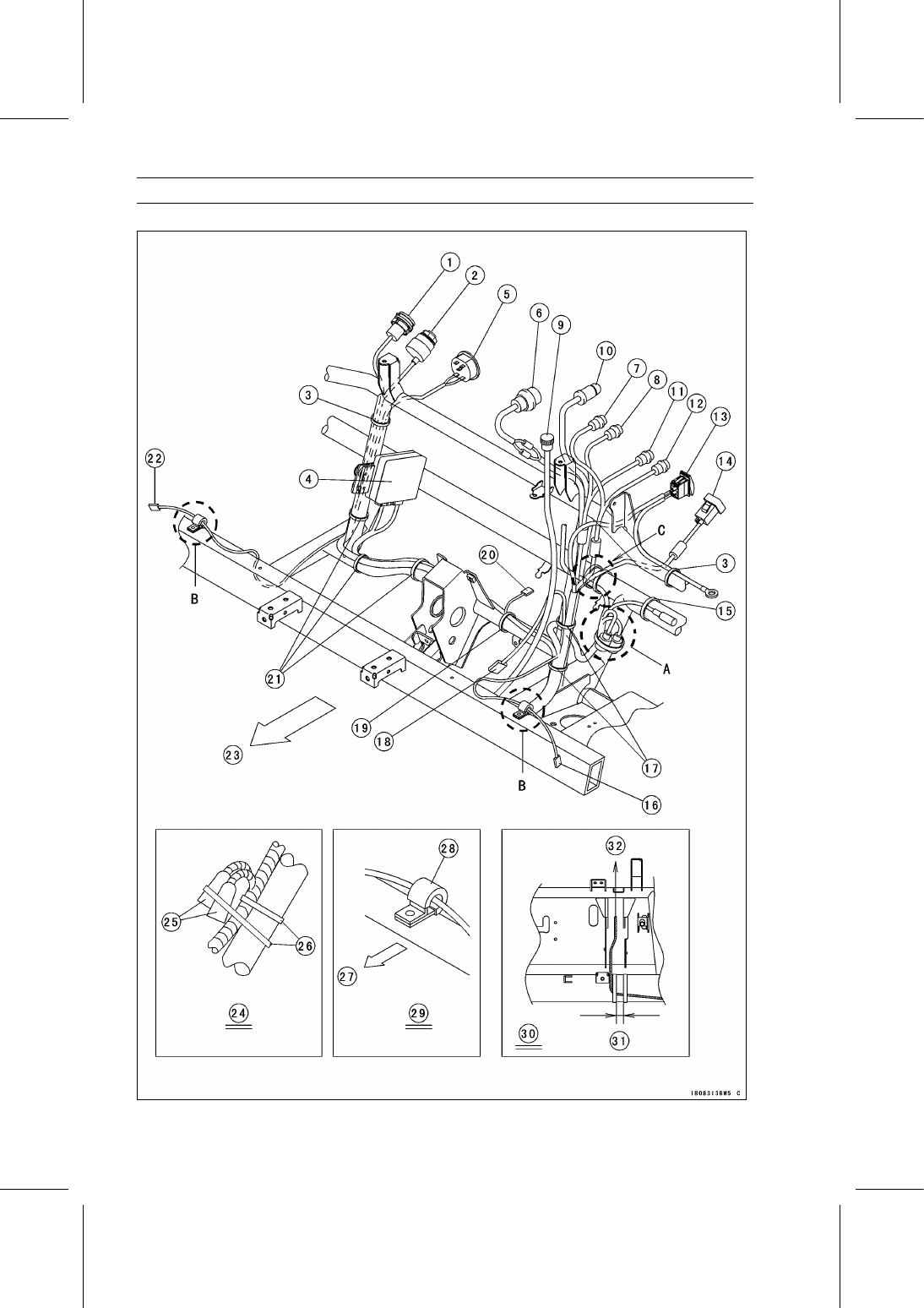

18-4 APPENDIX

Cable, Wire, and Hose Routing

KAF950GD

APPENDIX 18-5

Cable, Wire, and Hose Routing

1. Accessory Terminal
2. Main Switch
3. Band
4. EPS ECU
5. Fuel Gauge/Hour Meter
6. EPS Warning Indicator Light (LED)
7. Glow Plug Light
8. Parking Brake Indicator Light
9. Speedometer Cable

10. Speedometer Illumination

11. Coolant Temperature Warning Indicator Light

12. Oil Pressure Warning Indicator Light
13. Horn Button
14. Light Switch
15. Band
16. To Left Headlight
17. Band
18. EPS Motor Connector
19. Band
20. EPS Torque Sensor Connector
21. Band
22. To Right Headlight
23. Front
24. Detail A
25. Accessory Terminals
26. Band
27. Front
28. Clamp
29. Detail B
30. Detail C
31. 25 mm (0.98 in.)
32. To Horn Switch
