Kawasaki Diesel MULE 4010 TRANS 4x4 (KAF950G9). Manual - part 113

16-34 FRAME

Covers

Floor Center Panel Installation

•

Installation is the reverse of removal, note the following.

○

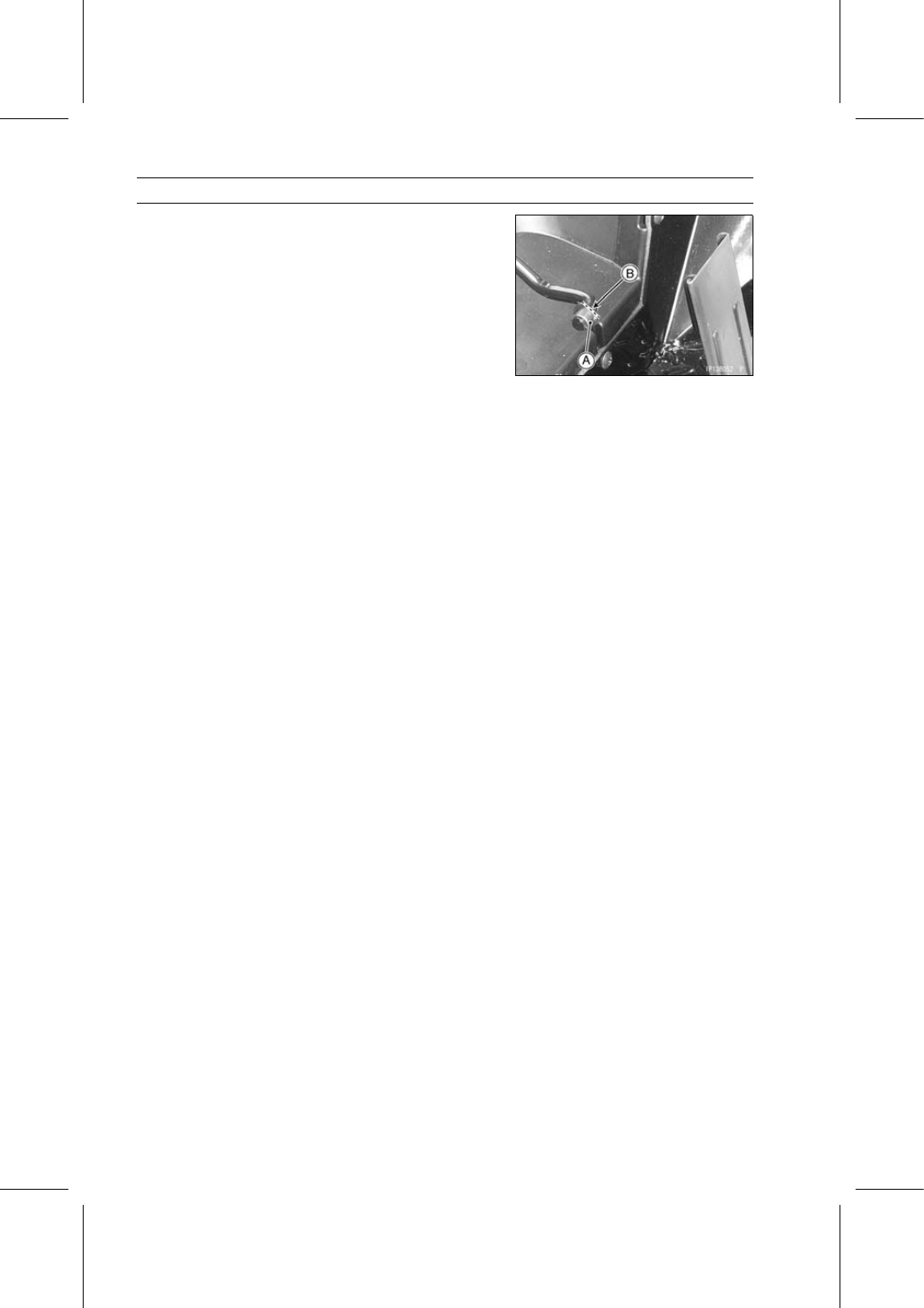

Install the bushing [A] so that the cut side [B] faces to the
throttle pedal.

FRAME 16-35

Rear End Subframe

Rear End Subframe Removal

•

Remove:

Engine (see Engine Removal in the Engine Removal/In-
stallation chapter)
Transmission Case (see Transmission Case Removal in
the Transmission chapter)

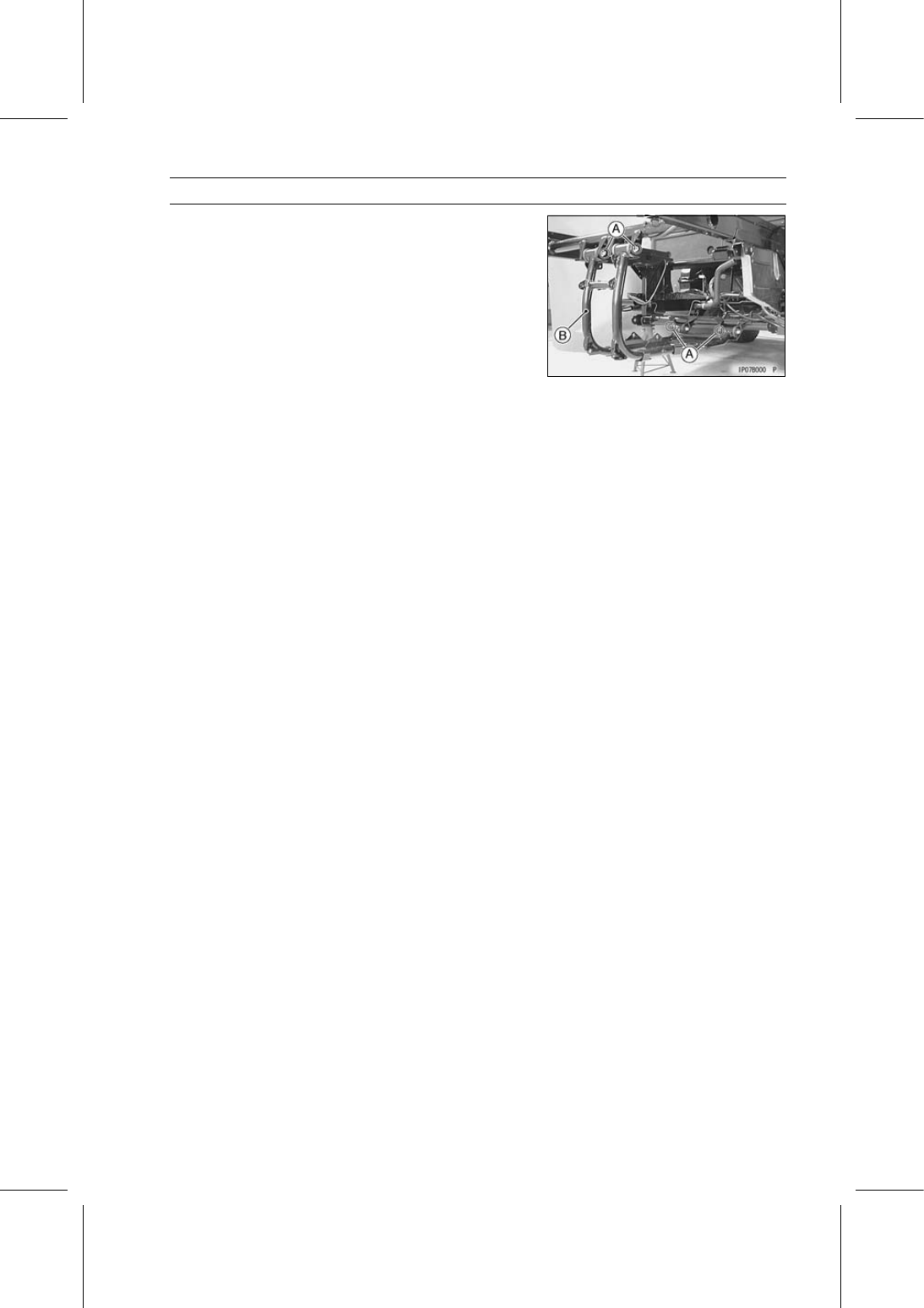

Rear End Subframe Mounting Bolts [A] and Nuts
Rear End Subframe [B]

Rear End Subframe Installation

•

Replace the rear end subframe mounting nuts with new
ones.

•

Tighten:

Torque - Rear End Subframe Mounting Nuts: 44 N·m (4.5

kgf·m, 33 ft·lb)
