Kawasaki Diesel MULE 4010 TRANS 4x4 (KAF950G9). Manual - part 112

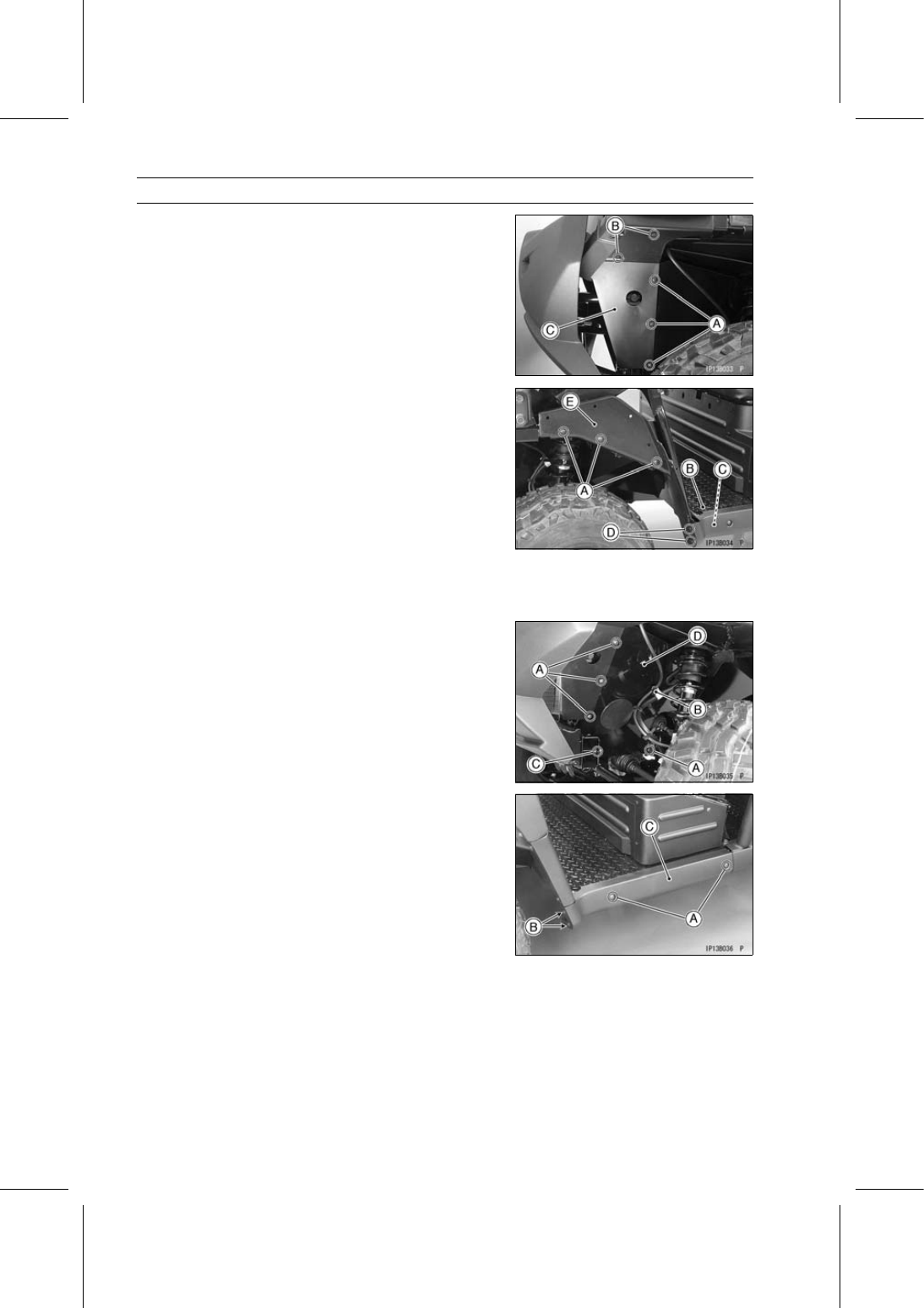

16-30 FRAME

Covers

•

Remove:

Tapping Screws [A] and Collars
Quick Rivets [B]
Front Fender Inner Cover [C] (Front)

•

Remove:

Middle Cover (see Middle Cover Removal)
Tapping Screws [A] and Collars
Screws [B]
Nut [C] and Collar
Quick Rivets [D]
Front Fender Inner Cover [E] (Rear)

Front Fender Inner Cover Installation

•

Installation is the reverse of removal, note the following.

○

Replace the nut with a new one.

Radiator Side Cover Removal

•

Remove:

Tapping Screws [A]
Bolt [B]

•

Remove the front guard mounting nut [C] temporary, and
remove the radiator side cover [D].

Front Side Cover Removal

•

Remove:

Screws [A] and Collars
Quick Rivets [B]
Front Side Cover [C]

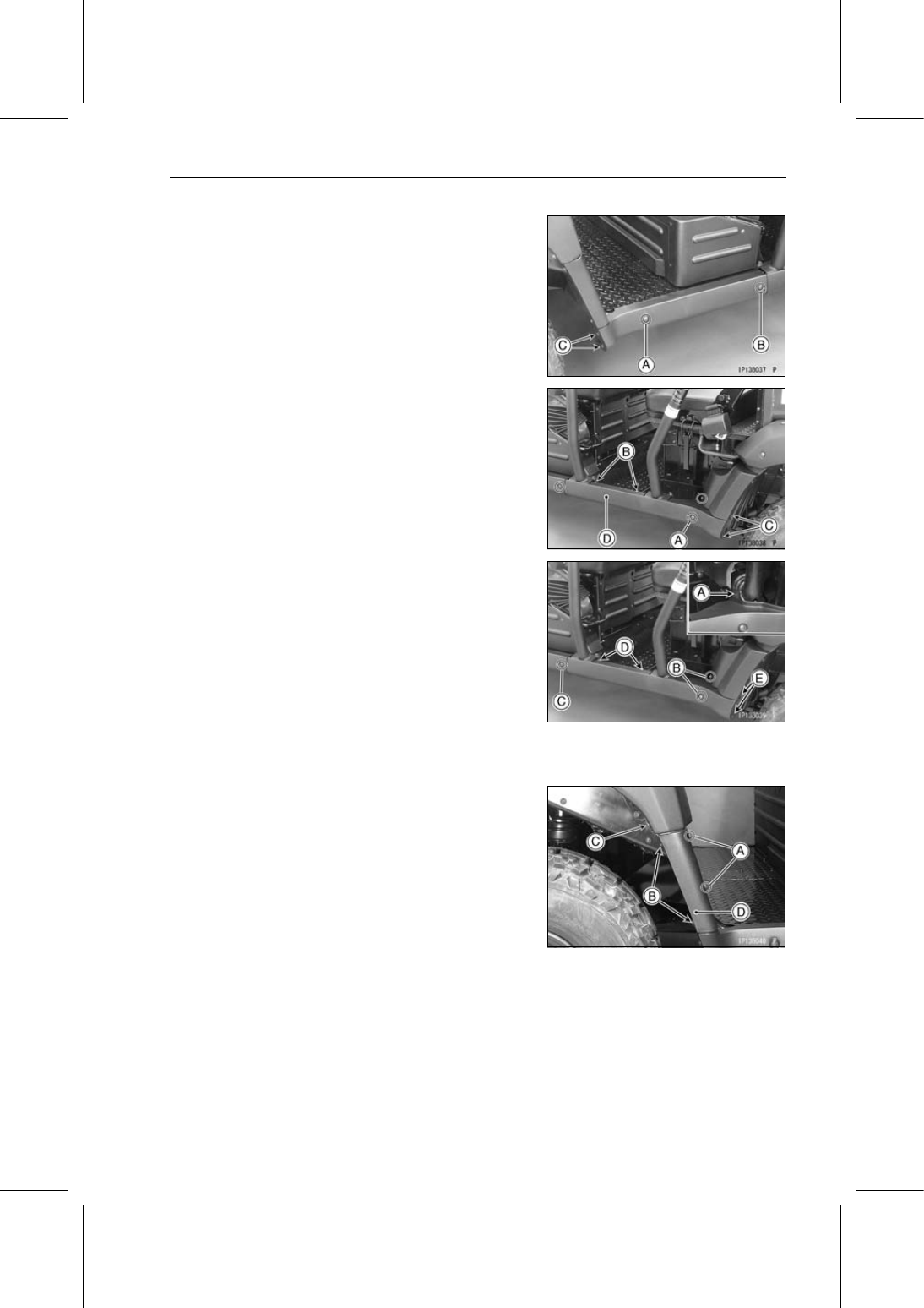

FRAME 16-31

Covers

Front Side Cover Installation

•

Install the front side cover, note the following parts [A] [B]
size.

Screw [A] [L = 16 mm (0.63 in.)] and Collar [L = 4 mm
(0.16 in.)]
Screw [B] [L = 16 mm (0.63 in.)] and Collar [L = 6 mm
(0.24 in.)]
Quick Rivets [C]

Rear Side Cover Removal

•

Remove:

Screws [A] and Collars
Tapping Screws [B] and Collars
Quick Rivets [C]
Rear Side Cover [D]

Rear Side Cover Installation

○

Check that the clip-nuts [A] are in place as shown in the
figure.

•

Install the rear side cover, note the following parts [B] [C]
[D] size.

Screws [B] [L = 16 mm (0.63 in.)] and Collars [L = 4 mm
(0.16 in.)]
Screw [C] [L = 16 mm (0.63 in.)] and Collar [L = 6 mm
(0.24 in.)]
Tapping Screws [D] [L = 16 mm (0.63 in.)] and Collars [L =
4 mm (0.24 in.)]
Quick Rivets [E]

Middle Cover Removal

•

Remove:

Tapping Screws [A] and Collars
Quick Rivets [B]
Screw [C] and Collar
Middle Cover [D]

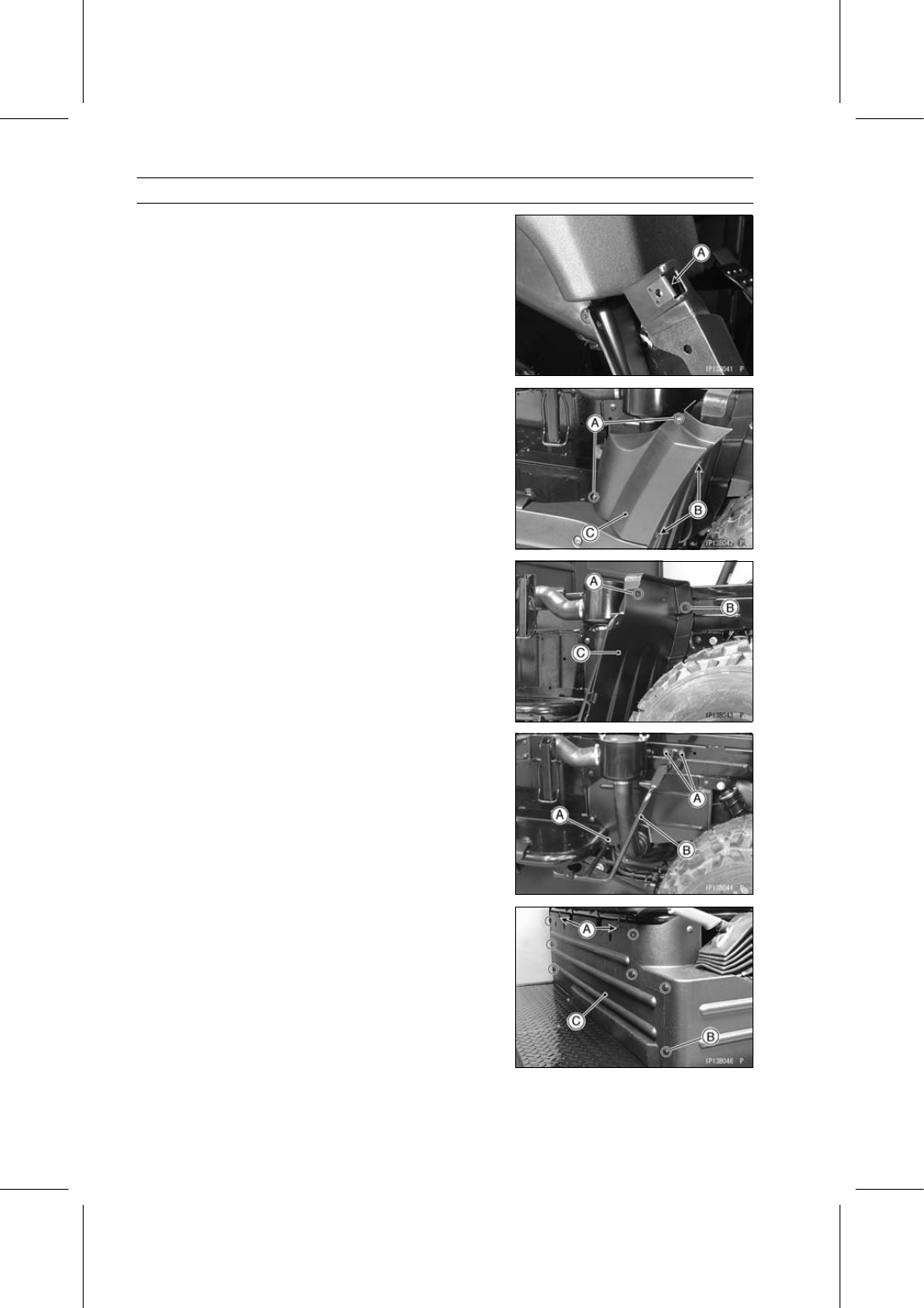

16-32 FRAME

Covers

Middle Cover Installation

•

Install is the reverse of removal, note the following.

○

Check that the clip-nuts [A] are in place as shown in the
figure.

Flap Cover Removal

•

Remove:

Screws [A] and Collars
Quick Rivets [B]
Flap Cover [C]

Flap and Flap Stay Removal

•

Remove:

Rear Side Cover (see Rear Side Cover Removal)
Flap Cover (see Flap Cover Removal)
Screw [A] and Collar
Quick Rivet [B]
Flap [C]

•

Remove:

Flap Stay Mounting Bolts [A]
Flap Stay [B]

Floor Center Panel Removal

•

Remove:

Screws [A]
Quick Rivets [B]
Front Seat Lower Cover (Front) [C]

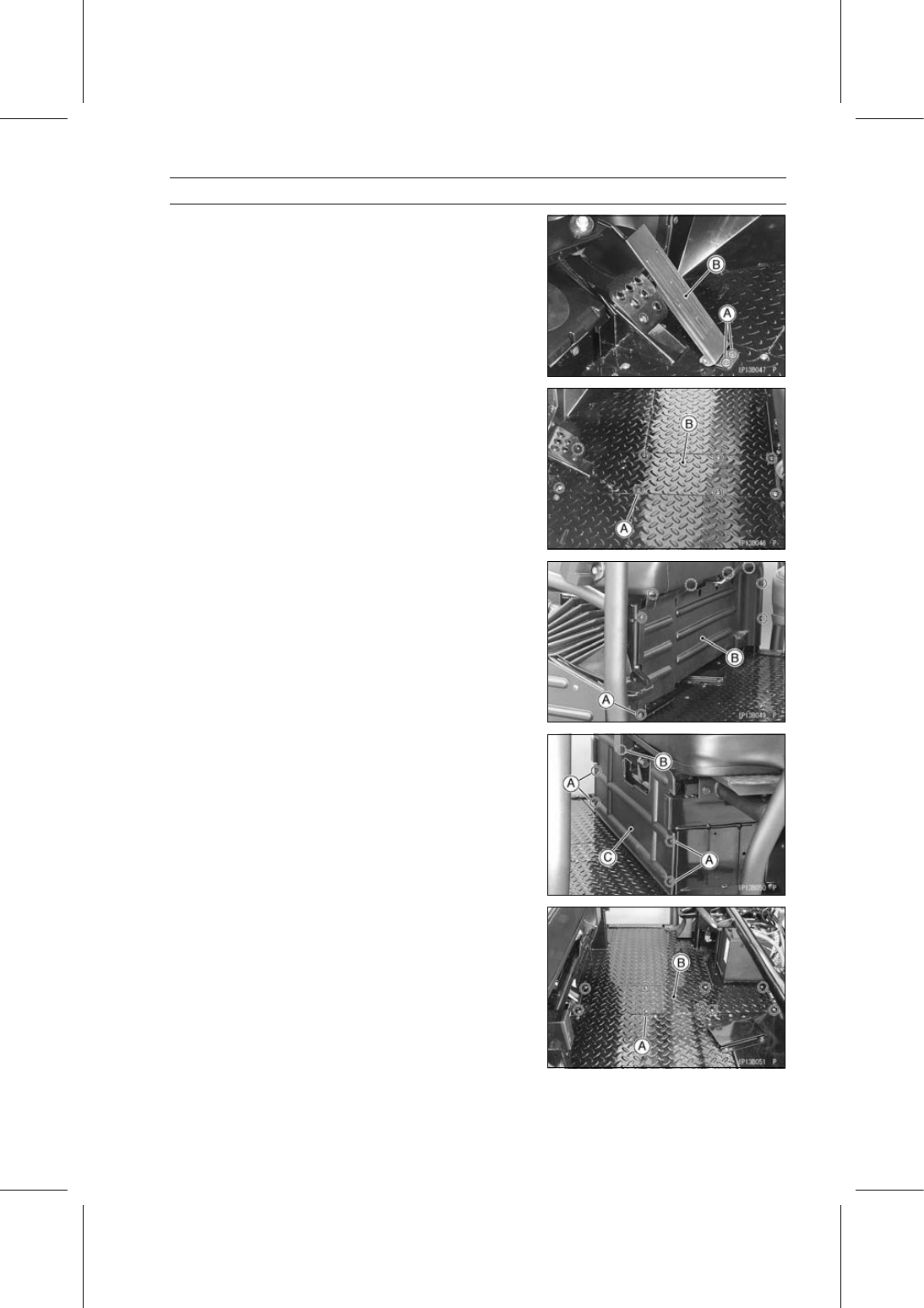

FRAME 16-33

Covers

•

Remove:

Bolts [A]
Throttle Pedal [B]

•

Remove:

Tapping Screws [A]
Front Floor Center Panel [B]

•

Remove:

Tapping Screws [A]
Front Seat Lower Cover Rear [B]

•

Remove:

Fuel Tank (see Fuel Tank Removal in the Fuel System
chapter)
Tapping Screws [A]
Tapping Screw [B] and Washer
Rear Seat Lower Cover [C]

•

Remove:

Tapping Screws [A]
Rear Floor Center Panel [B]
