16-2 FRAME

Flap and Flap Stay Removal.............................................................................................

16-32

Floor Center Panel Removal.............................................................................................

16-32

Floor Center Panel Installation..........................................................................................

16-34

Rear End Subframe................................................................................................................

16-35

Rear End Subframe Removal ...........................................................................................

16-35

Rear End Subframe Installation .......................................................................................

16-35

FRAME 16-3

Exploded View

This page intentionally left blank.

16-4 FRAME

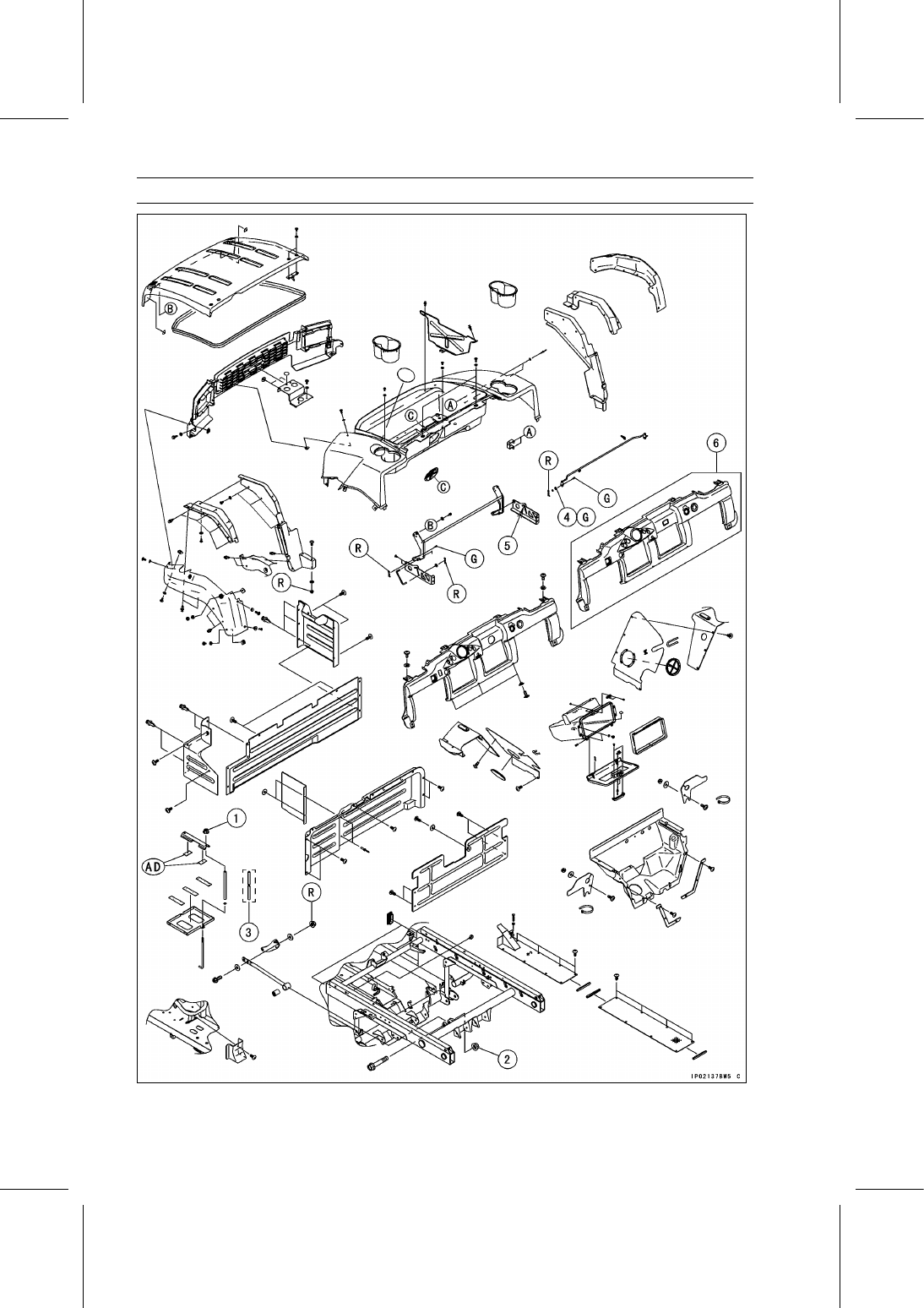

Exploded View

FRAME 16-5

Exploded View

Torque

No.

Fastener

N·m

kgf·m

ft·lb

Remarks

1

Battery Holder Mounting Nuts

17

1.7

13

2

Stay Rod Rear Nut

88

9.0

65

3. KAF950G9

∼ GC/HA, CA and EUR Models

4. Apply grease on both surface.
5. Apply grease on the groove.
6. KAF950G9

∼ GC/HA

AD: Apply adhesive.

G: Apply grease.

L: Apply a non-permanent locking agent.

R: Replacement Parts
