Kawasaki Diesel MULE 4010 TRANS 4x4 (KAF950G9). Manual - part 106

16-6 FRAME

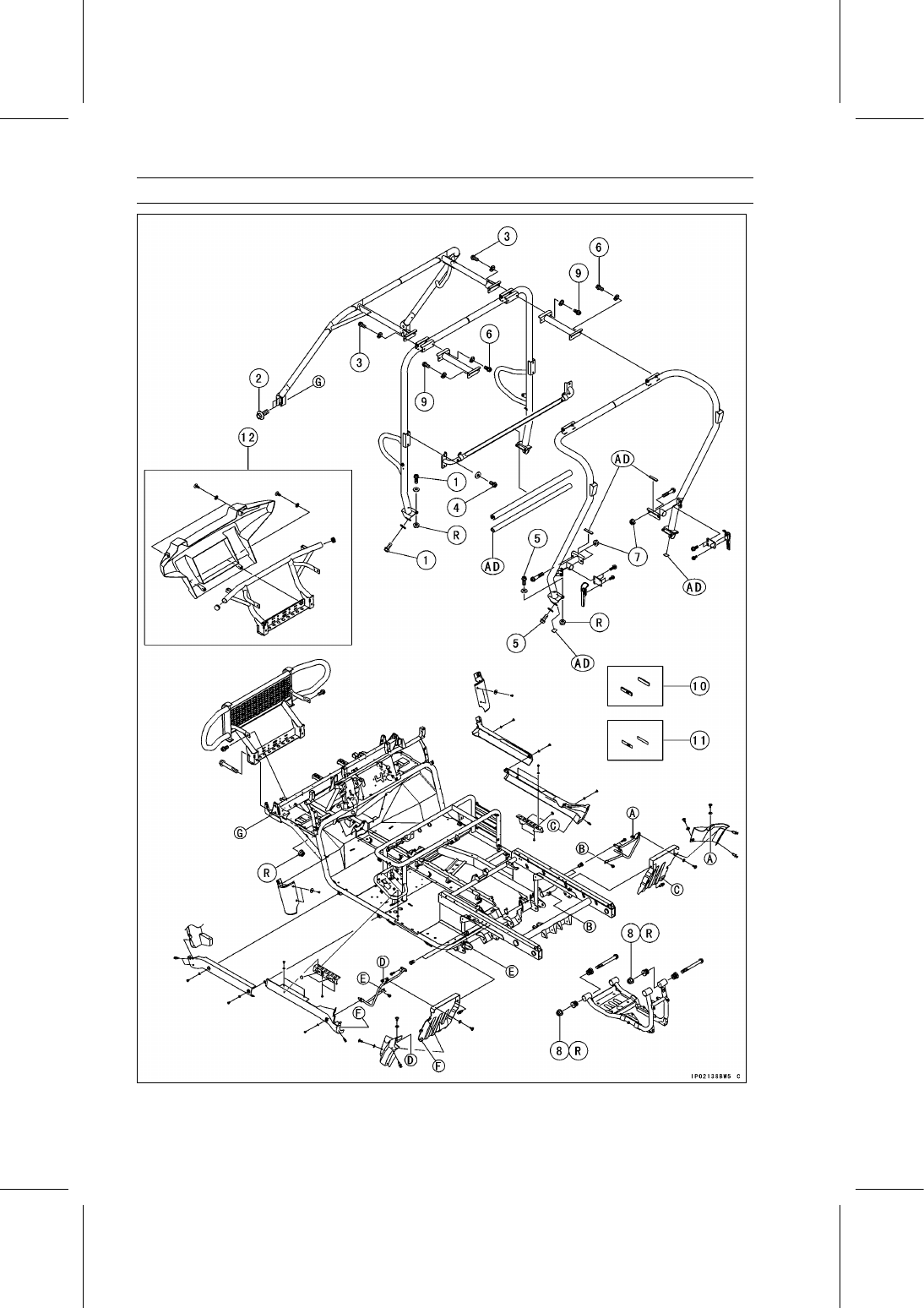

Exploded View

FRAME 16-7

Exploded View

Torque

No.

Fastener

N·m

kgf·m

ft·lb

Remarks

1

Center Bar Mounting Bolts

64

6.5

47

2

Front Bar Mounting Bolts (Lower)

98

10.0

72.3

3

Front Bar Mounting Bolts (Upper)

44

4.5

32

4

Front Seat Bar Mounting Bolts

64

6.5

47

5

Rear Bar Mounting Bolts (Lower)

64

6.5

47

6

Rear Bar Mounting Bolts (Upper)

44

4.5

32

7

Rear Bar Mounting Nuts (Middle)

44

4.5

32

8

Rear End Subframe Mounting Nuts

44

4.5

32

R

9

Top Bar Mounting Bolts

44

4.5

32

10. Reflector (KAF950G9

∼ GB, CA Models)

11. Reflector (KAF950GC

∼, CA Models)

12. KAF950G9

∼ GC/HA

AD: Apply adhesive.

G: Apply grease.

L: Apply a non-permanent locking agent.

R: Replacement Parts

16-8 FRAME

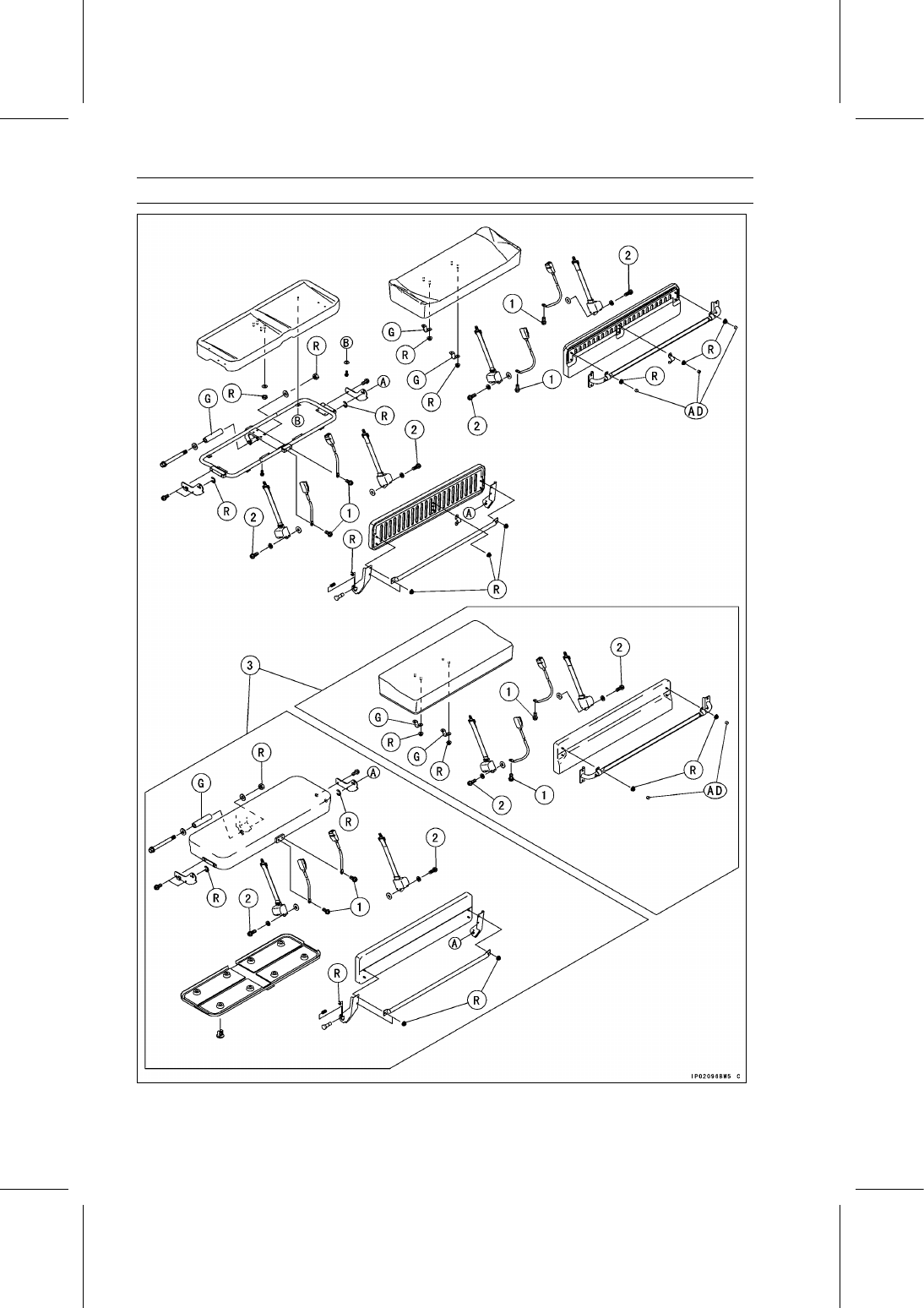

Exploded View

FRAME 16-9

Exploded View

Torque

No.

Fastener

N·m

kgf·m

ft·lb

Remarks

1

Seat Belt Buckle Mounting Bolts

34

3.5

25

2

Seat Belt Mounting Bolts

34

3.5

25

3. KAF950G9, GA/HA

AD: Apply adhesive.

G: Apply grease.

R: Replacement Parts
