Kawasaki Diesel MULE 4010 TRANS 4x4 (KAF950G9). Manual - part 95

15-20 STEERING

EPS (Electric Power Steering) System

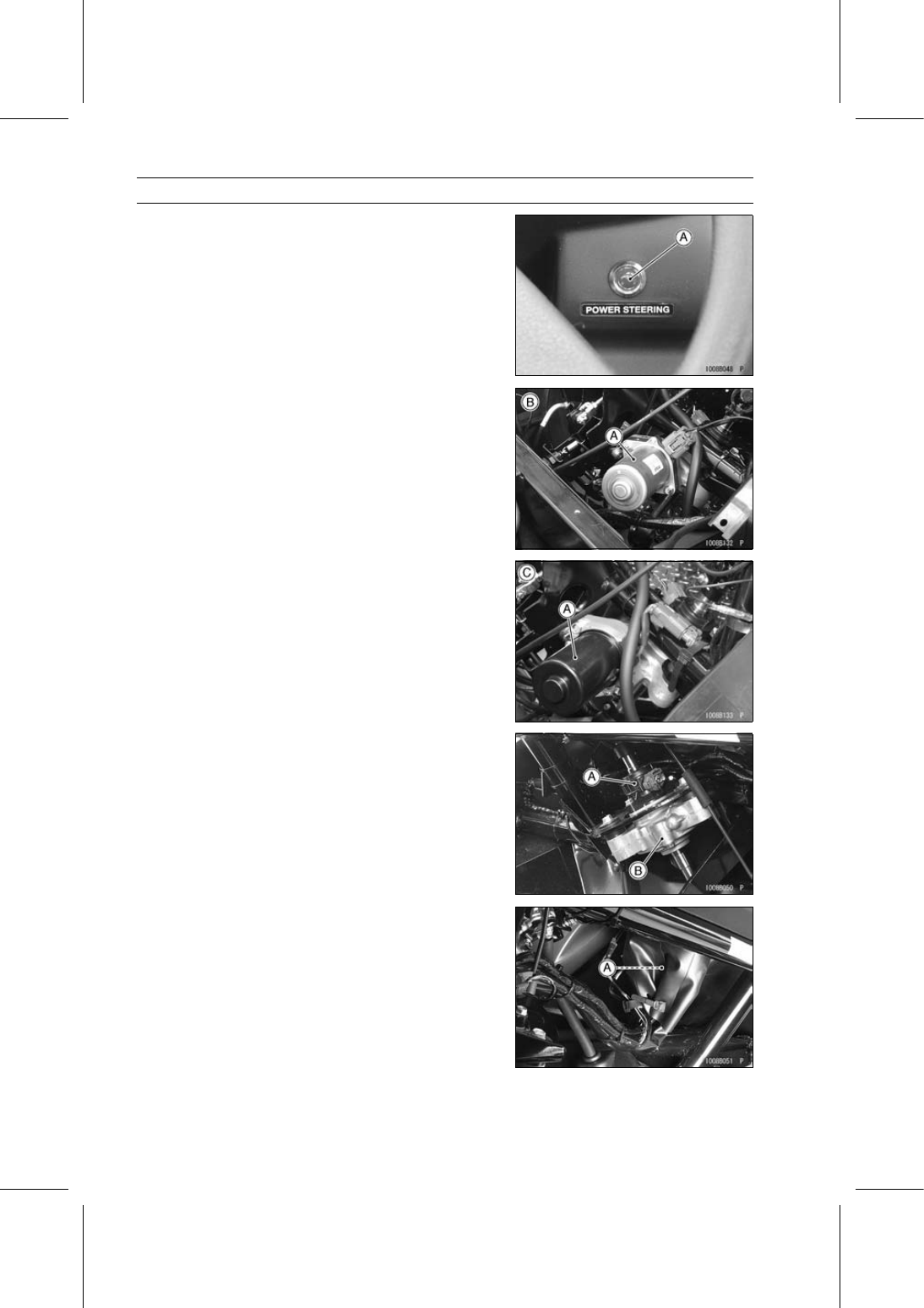

Parts Location

EPS Warning Indicator Light (LED) [A]

EPS Motor [A]
[B] KAF950G9

∼ GC/HA

[C] KAF950GD

EPS Torque Sensor [A]
EPS Unit [B] (with EPS Motor and EPS Torque Sensor)

EPS ECU [A]

STEERING 15-21

EPS (Electric Power Steering) System

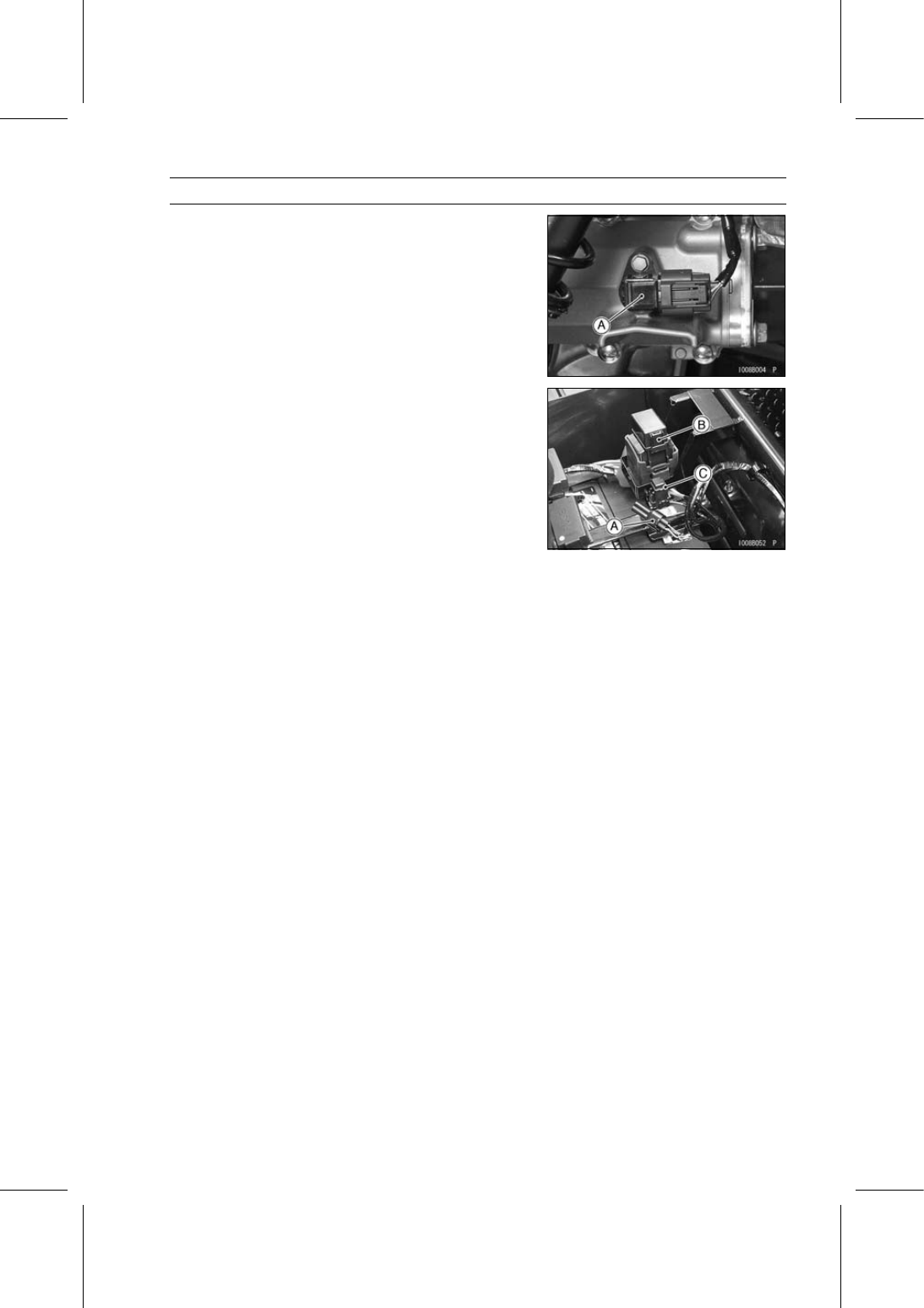

Speed Sensor [A]

EPS Self-diagnosis System Connector [A]
EPS Fuse Box 1 (EPS Fuse 40 A ) [B]
EPS Fuse Box 2 (EPS Fuse 7.5 A ) [C]

15-22 STEERING

EPS (Electric Power Steering) System

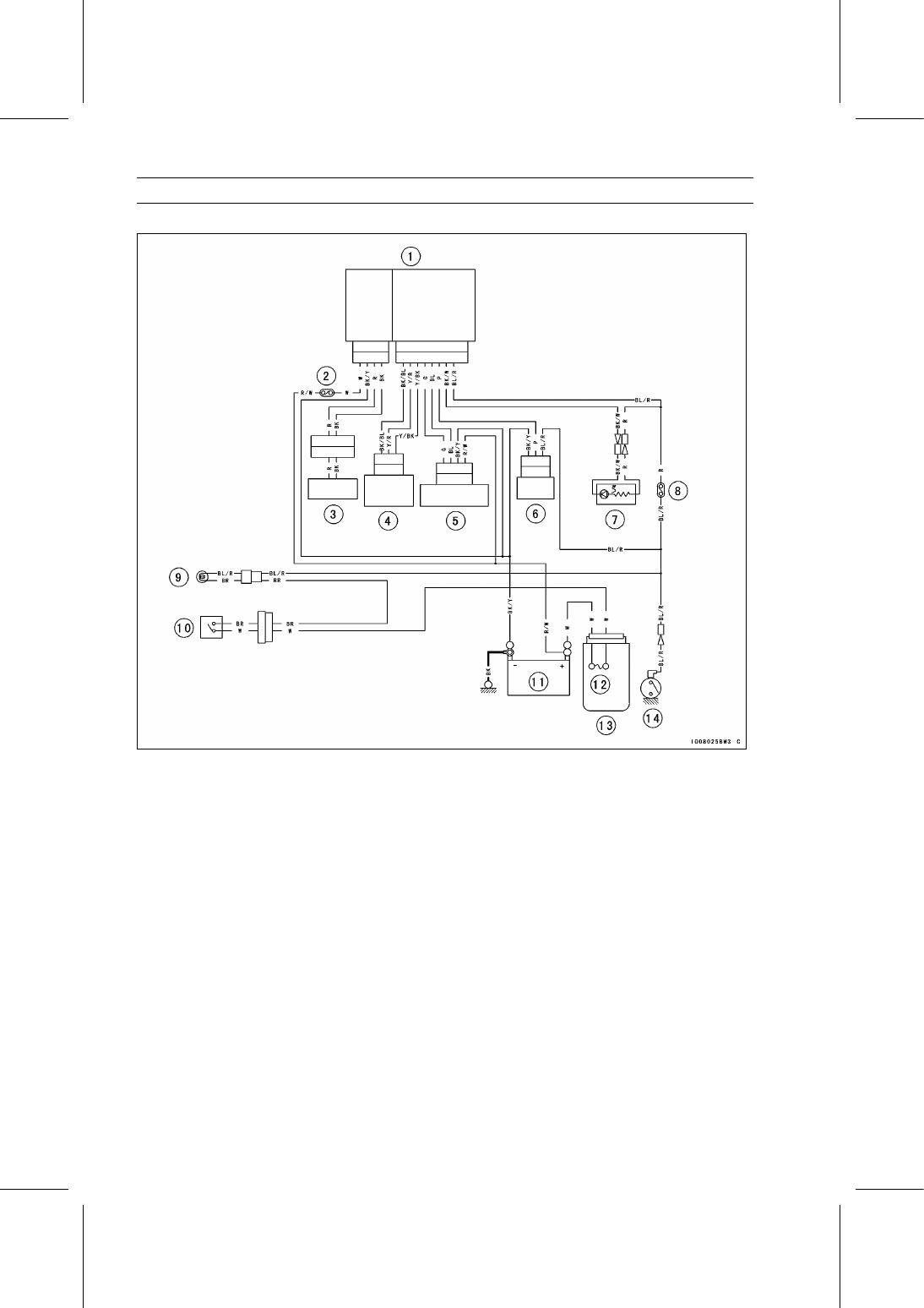

EPS System Wiring Diagram (KAF950G9, GA/HA)

1. EPS ECU
2. EPS Fuse 40 A
3. EPS Motor
4. EPS Torque Sensor
5. EPS Self-diagnosis System Connector
6. Speed Sensor
7. EPS Warning Indicator Light (LED)

8. EPS Fuse 7.5 A
9. Oil Pressure Warning Indicator Light

10. Main Switch

11. Battery 12 V 52 Ah

12. Main Fuse 30 A
13. Fuse Box 2
14. Oil Pressure Switch

○

Color Codes:

BK: Black

BL: Blue

BR: Brown

G: Green

P: Pink

R: Red

W: White

Y: Yellow

STEERING 15-23

EPS (Electric Power Steering) System

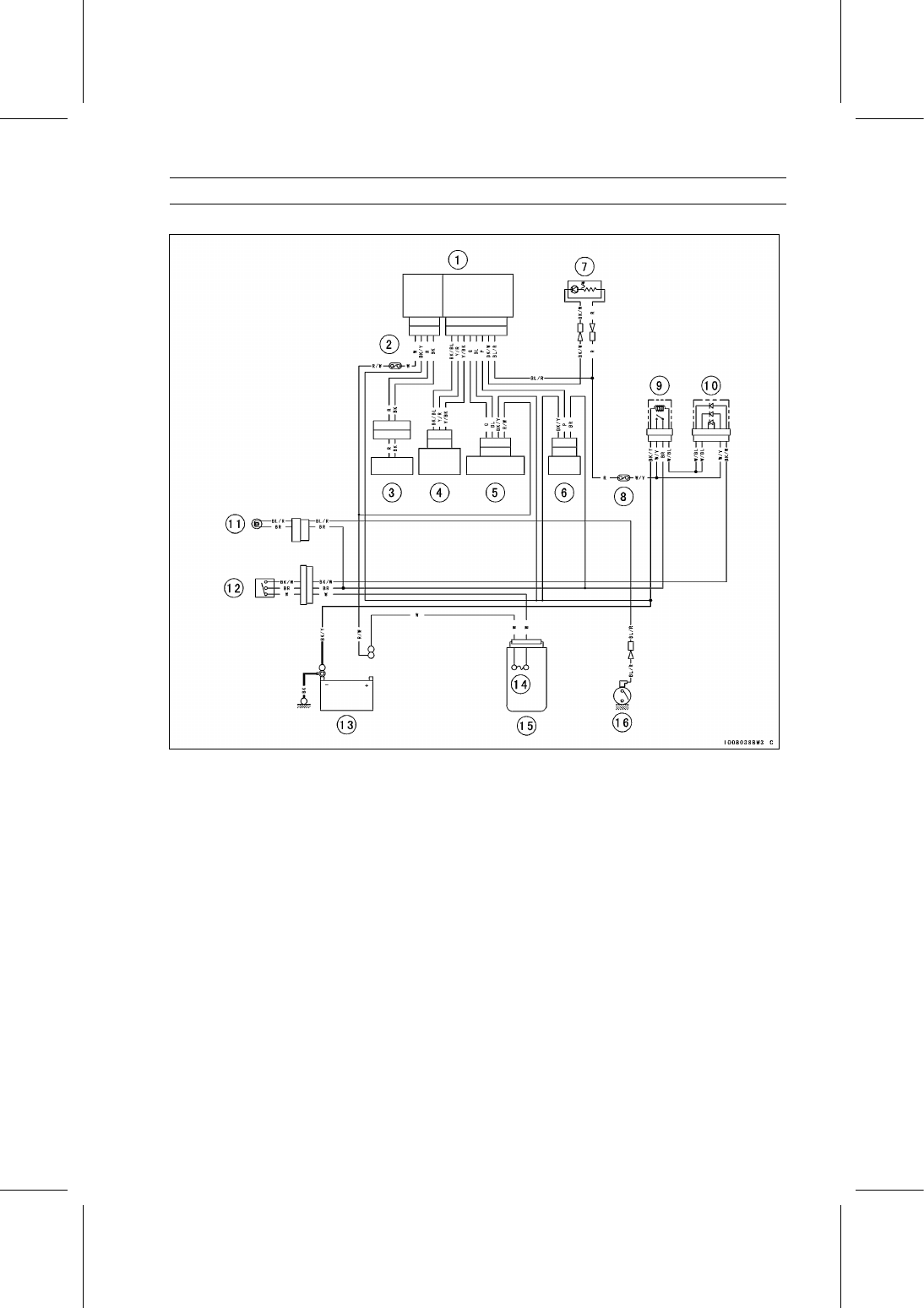

EPS System Wiring Diagram (KAF950GB

∼)

1. EPS ECU
2. EPS Fuse 40 A
3. EPS Motor
4. EPS Torque Sensor
5. EPS Self-diagnosis System Connector
6. Speed Sensor
7. EPS Warning Indicator Light (LED)
8. EPS Fuse 7.5 A

9. EPS ECU Relay

10. Diodes

11. Oil Pressure Warning Indicator Light

12. Main Switch
13. Battery 12 V 52 Ah
14. Main Fuse 30 A
15. Fuse Box 2
16. Oil Pressure Switch

○

Color Codes:

BK: Black

BL: Blue

BR: Brown

G: Green

P: Pink

R: Red

W: White

Y: Yellow
