Kawasaki Diesel MULE 4010 TRANS 4x4 (KAF950G9). Manual - part 66

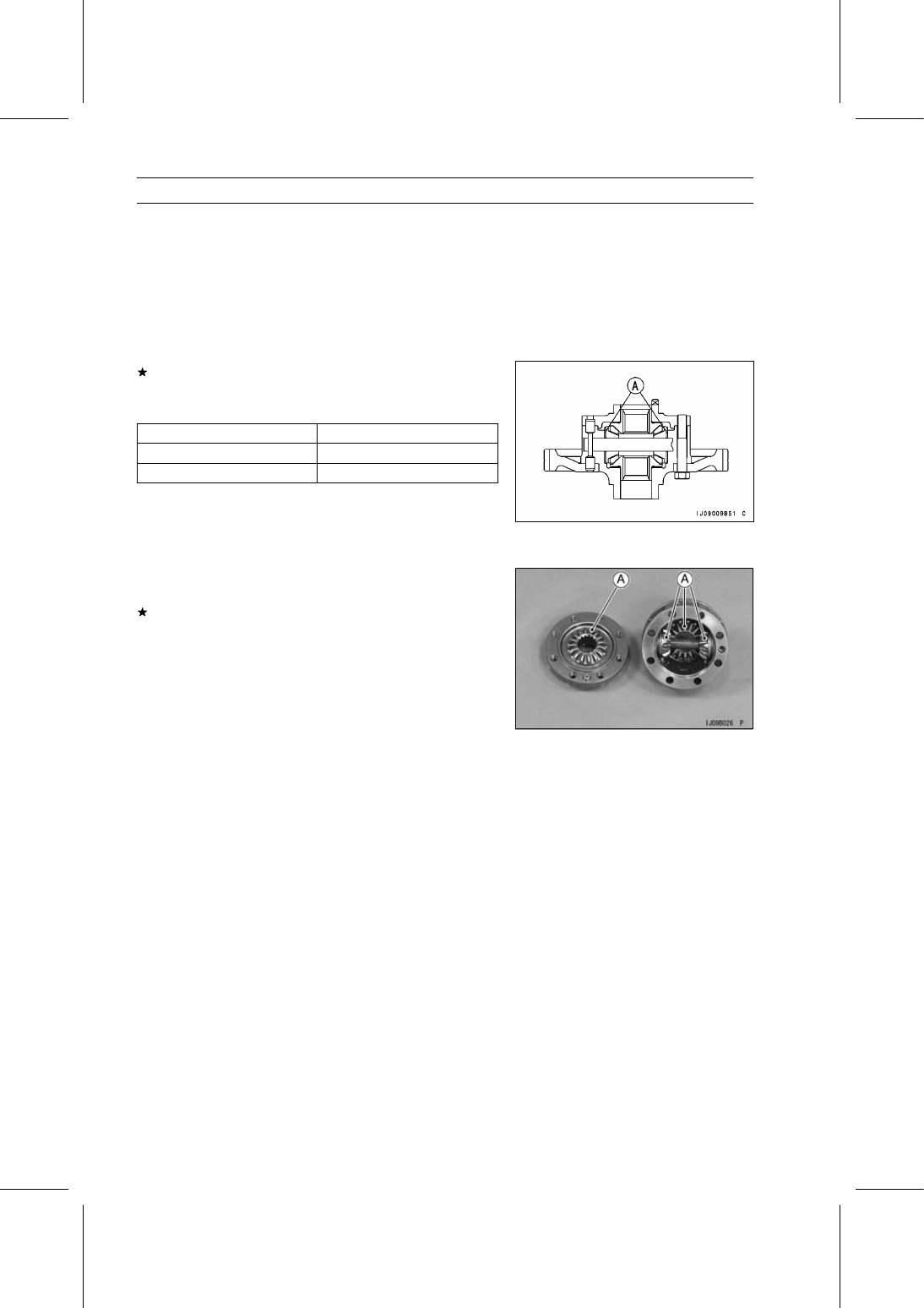

10-32 TRANSMISSION

Differential Gears and Shift Mechanism

Differential Gear Installation

•

Apply transmission oil to the following parts.

Side Gears
Pinion Gears

•

Apply a non-permanent locking agent to the threads of
the differential gear housing bolts and tighten them.

Torque - Differential Gear Housing Bolts: 57 N·m (5.8

kgf·m, 42 ft·lb)

If the backlash of the differential gears cannot keep, re-
place the spacers [A] to thinner spacers.

Spacers

Thickness

Part Number

1.2 mm (0.047 in.)

92200-0021

1.0 mm (0.039 in.)

92200-1044

NOTE

○

Use the spacers of the same thickness as a set.

○

Do not use the spacers of 1.2 mm (0.047 in.) and 1.0
mm (0.039 in.) thickness at the same time.

Differential Gear Inspection

•

Visually inspect the differential gears [A].
Replace the gears as a set if either gear is damaged.

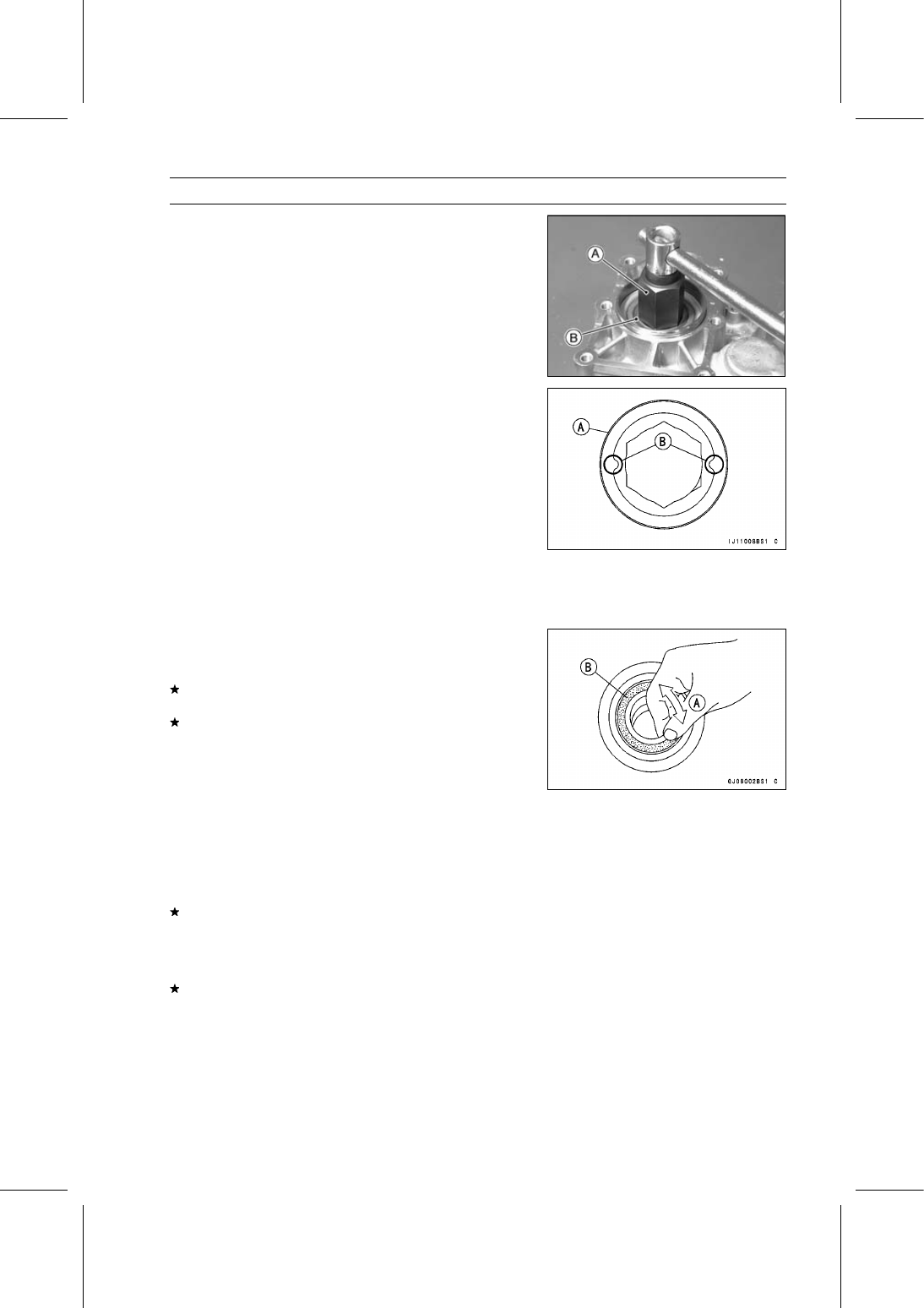

TRANSMISSION 10-33

Bearings and Oil Seal

Bearing Replacement

•

Using a press, a puller, the oil seal & bearing remover, or
the bearing driver set, remove the bearings.

Special Tools - Oil Seal & Bearing Remover: 57001-1058

Bearing Driver Set: 57001-1129

•

Using the hexagon wrench [A], remove the bearing holder
[B] and remove the drive bevel gear shaft bearing.

Special Tool - Hexagon Wrench, Hex 32: 57001-1194

•

Apply molybdenum disulfide oil solution to the threads of
the drive bevel gear shaft bearing holder [A].

•

Install the bearing holder so that the projections [B] face
to outside.

•

Tighten:

Torque - Bearing Holder: 118 N·m (12.0 kgf·m, 87.0 ft·lb)

•

Using a press and the bearing driver set, install the new
bearings and/or new oil seals.

Special Tool - Bearing Driver Set: 57001-1129

Ball Bearing Inspection

•

Turn each bearing back and forth [A] while checking for
roughness or binding.
If roughness or binding is found, replace the bearing.

•

Examine the bearing seal [B] for tears or leakage.
If the seal is torn or is leaking, replace the bearing.

Needle Bearing Inspection

•

Check the needle bearing.

○

The rollers in a needle bearing normally wear very little,
and wear is difficult to measure. Instead of measuring,
inspect the bearing for abrasion, color change, or other
damage.
If there is any doubt as to the condition of a needle bear-
ing, replace it.

Oil Seal Inspection

•

Visually inspect the oil seal.
Replace it if the lips are misshapen, discolored (indicat-
ing that the rubber has deteriorated), hardened, or been
otherwise damaged.

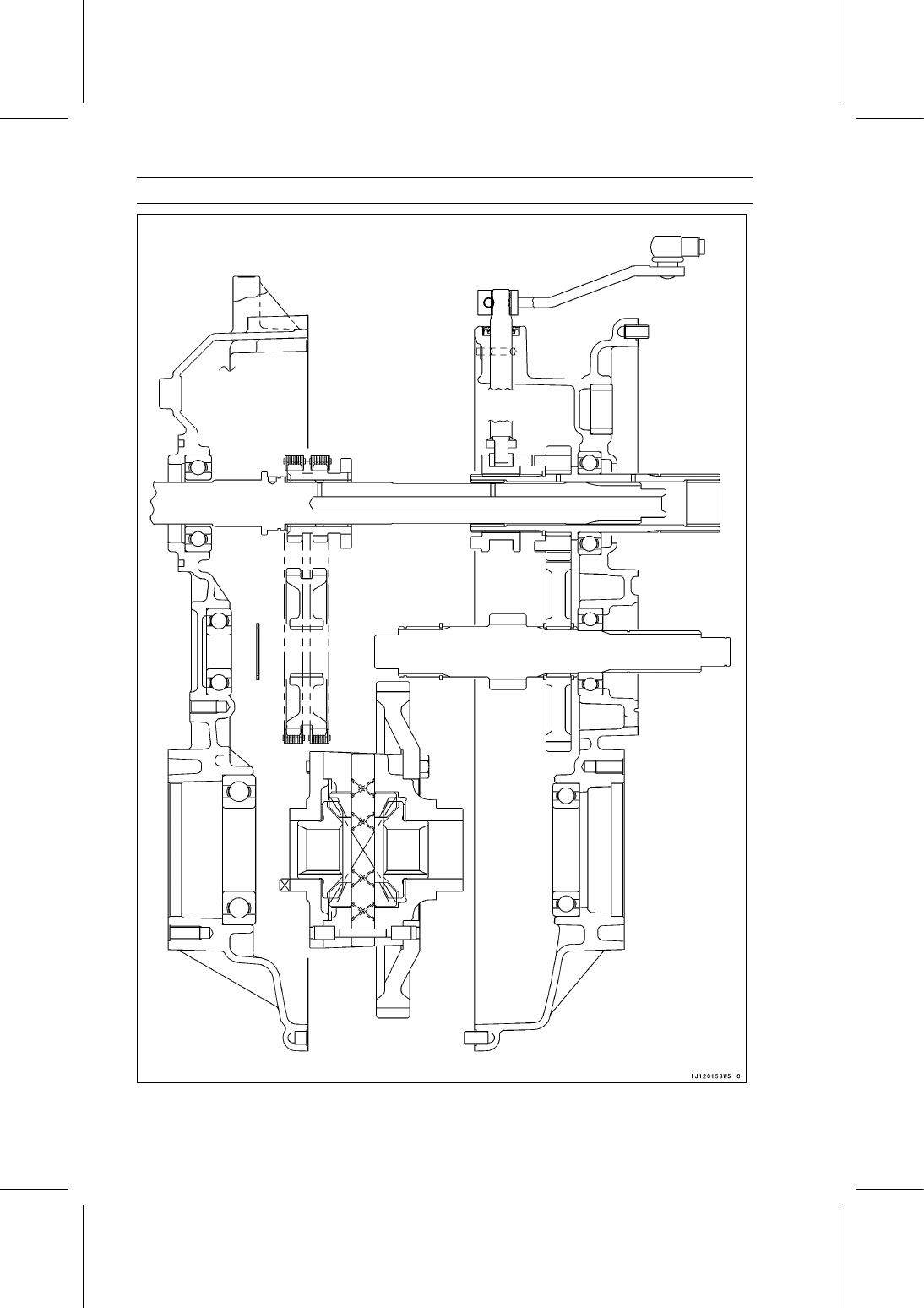

10-34 TRANSMISSION

Transmission Sectional Figure

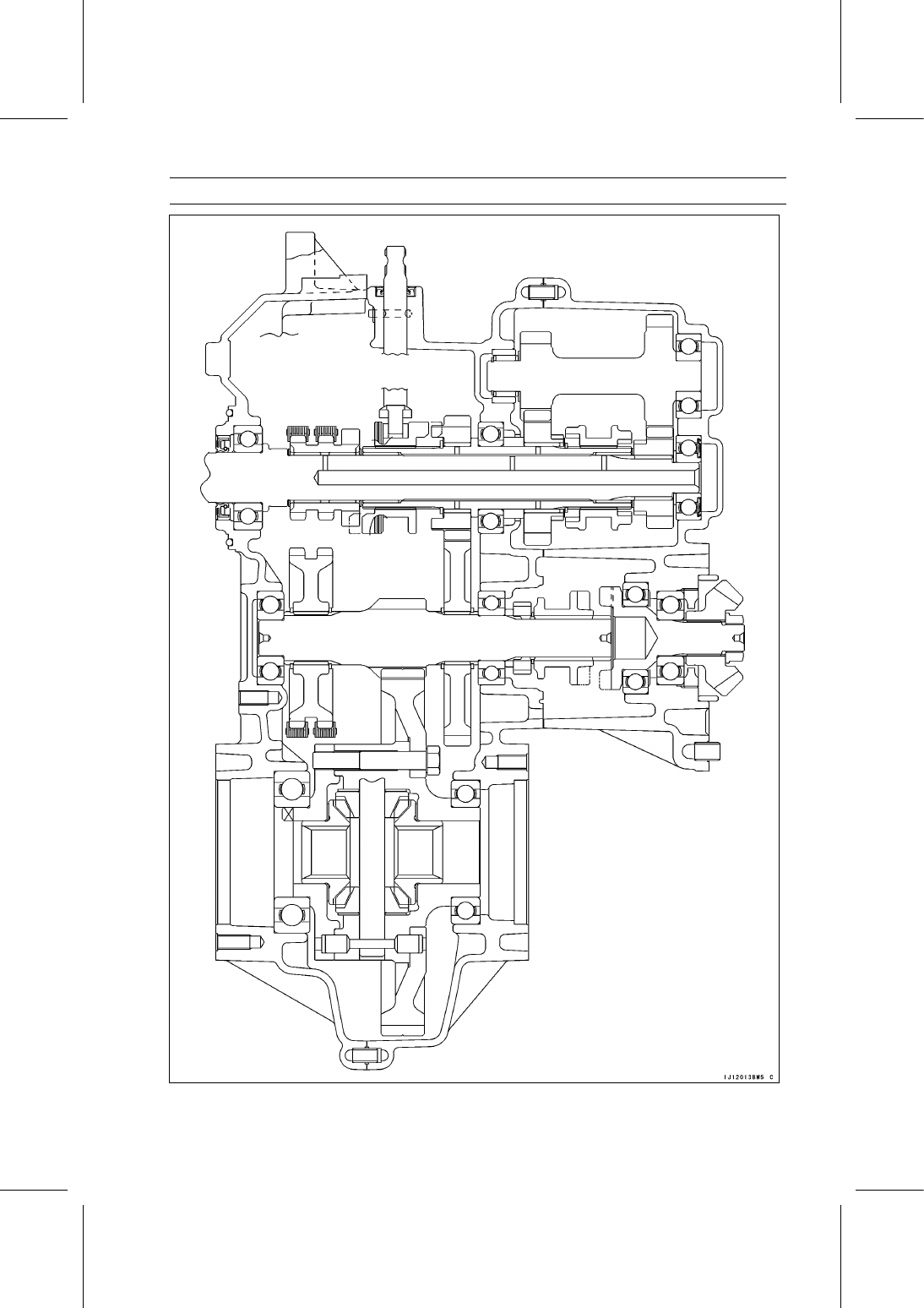

TRANSMISSION 10-35

Transmission Sectional Figure
