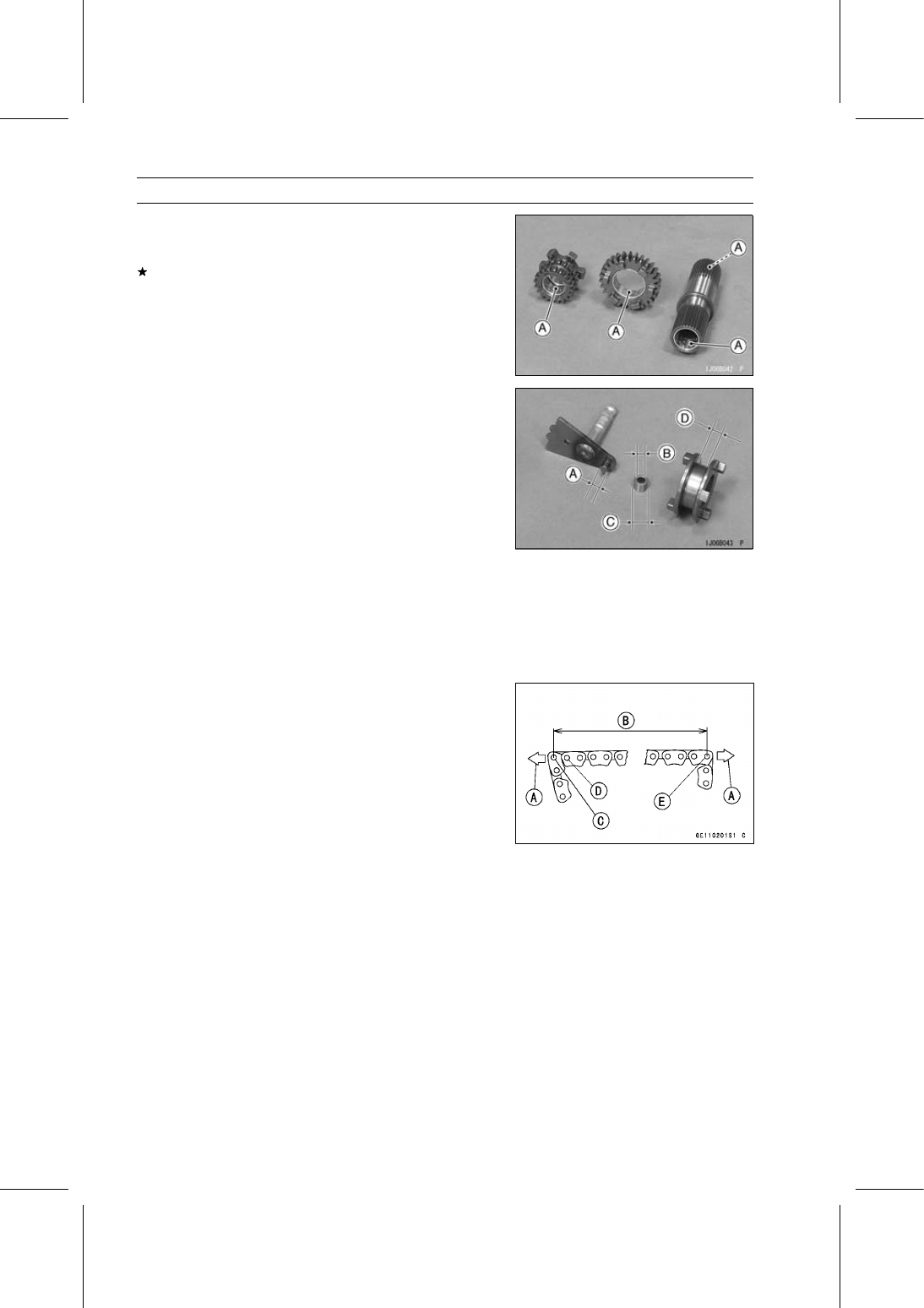

10-20 TRANSMISSION

Transmission and Shift Mechanism

Transmission and Shift Mechanism Inspection

•

Visually inspect the forward gears, reverse sprockets,
gear and shaft bushings [A], drive chains, and shifter.
If they are damaged or worn excessively, replace them.

•

Replace parts worn beyond the service limit.

Shift Arm Pin Diameter [A]

Standard:

7.95

∼ 8.00 mm (0.313 ∼ 0.315 in.)

Service Limit:

7.8 mm (0.307 in.)

Shifter Block Inside Diameter [B]

Standard:

8.05

∼ 8.10 mm (0.317 ∼ 0.319 in.)

Service Limit:

8.2 mm (0.323 in.)

Shifter Block Outside Diameter [C]

Standard:

13.95

∼ 14.00 mm (0.549 ∼ 0.551 in.)

Service Limit:

13.8 mm (0.543 in.)

Shifter Groove Width [D]

Standard:

14.0

∼ 14.2 mm (0.551 ∼ 0.559 in.)

Service Limit:

14.3 mm (0.563 in.)

Drive Chain 20-Link Length [B]

Standard:

158.76

∼ 159.18 mm (6.250 ∼ 6.267 in.)

Service Limit:

161.1 mm (6.343 in.)

Force [A]
1st Pin [C]
2nd Pin [D]
21th Pin [E]

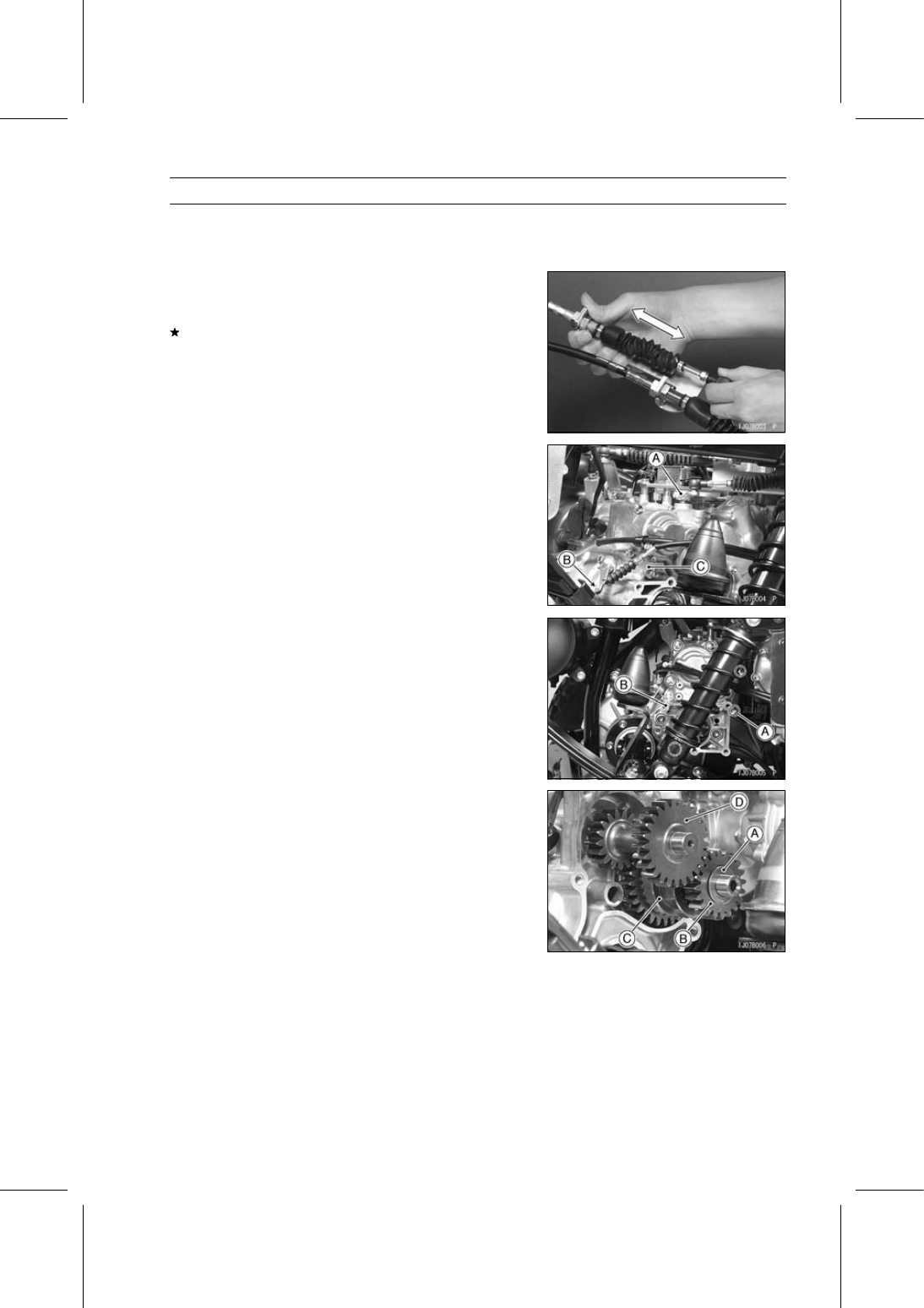

TRANSMISSION 10-21

Hi/Low Gears and Shift Mechanism

Hi/Low Shift Cable Installation

•

Refer to the Transmission and Hi/Low Shift Cables Instal-
lation.

Hi/Low Shift Cable Inspection

•

With the cable disconnected at both ends, the cable
should move freely within the cable housing.
If the cable movement is not free, if the cable is frayed, or
if the housing is kinked, replace the cable.

Hi/Low Gear and Shift Mechanism Removal

•

Remove:

Bevel Gear Case (see Bevel Gear Case Removal in the
Final Drive chapter)
Hi/Low Shift Shaft Lever [A]
2WD/4WD Shift Cable Lower End [B]
Cable Bracket [C]

•

Remove:

Hi/Low Gear Case Bolts [A]
Hi/Low Gear Case [B]

•

Remove:

Washer [A]
High Gear [B]
Washer
Shifter [C]
Reduction Gear [D]

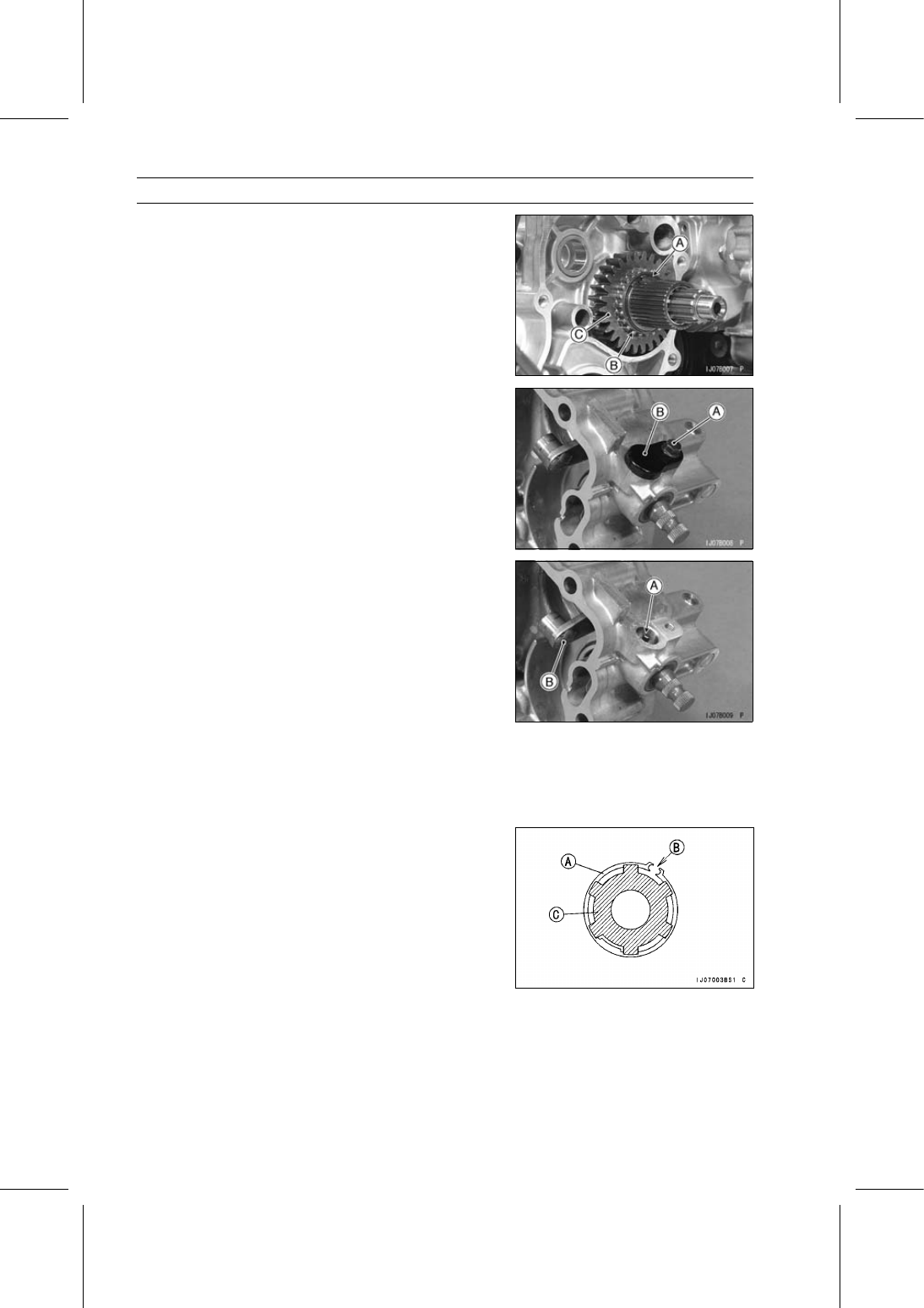

10-22 TRANSMISSION

Hi/Low Gears and Shift Mechanism

•

Remove:

Circlip [A]
Washer [B]
Low Gear [C]
Collar

Special Tool - Outside Circlip Pliers: 57001-144

•

Remove:

Bolt [A]
Holder [B]

•

Remove:

Retaining Pin [A]
Shift Shaft and Arm [B]

Hi/Low Gear and Shift Mechanism Installation

•

Apply transmission oil to the following parts.

Hi/Low Gears
Shifter

•

Apply grease to the oil seal lips.

•

Replace the circlip that was removed with a new one.

NOTE

○

Always install the circlip [A] so that the opening [B] is
aligned with a spline groove. To install a circlip without
damage, first fit the circlip onto the shaft [C] and then
expand it just enough to install. Hence, use a suitable
gear to push the circlip into place.

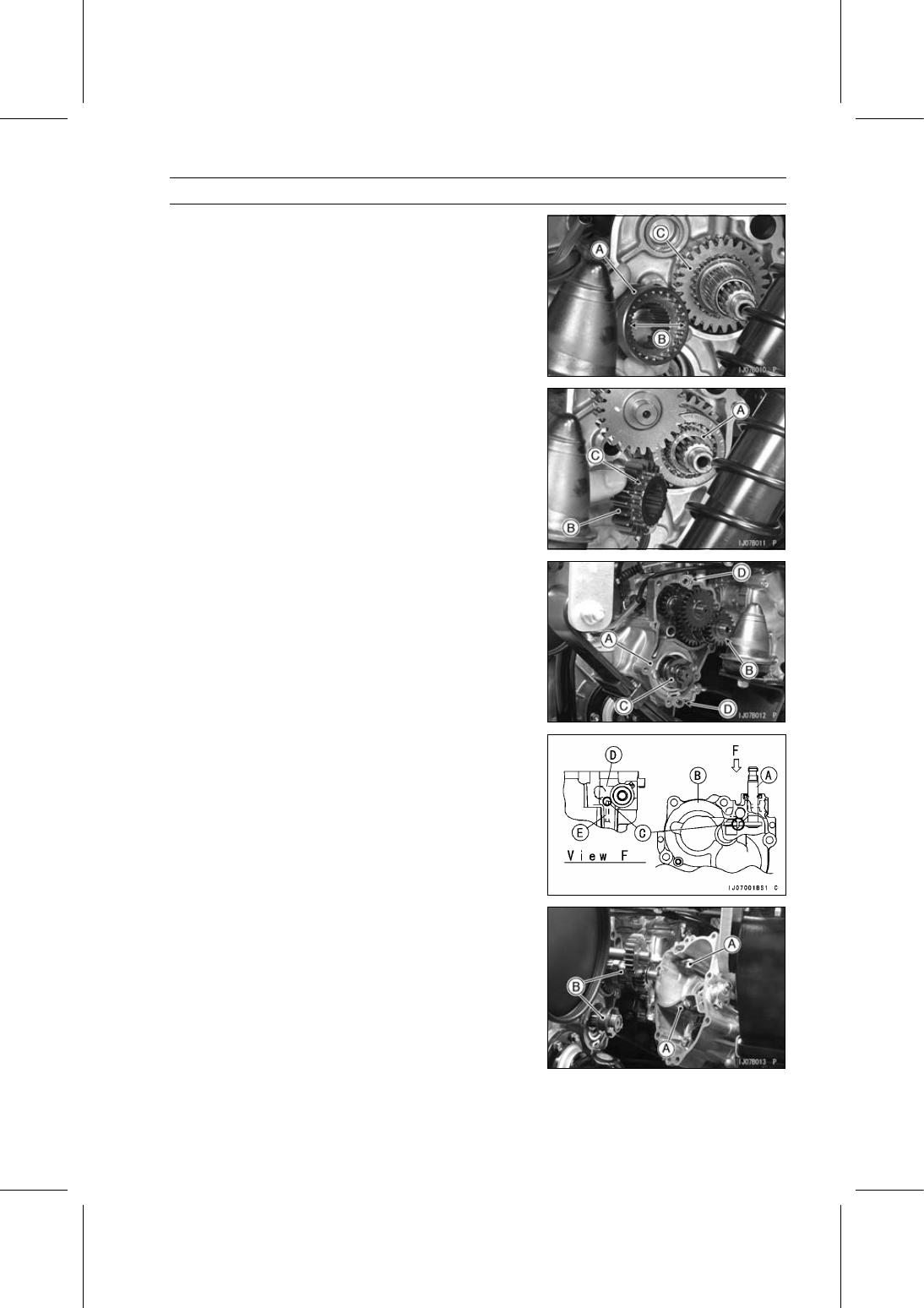

TRANSMISSION 10-23

Hi/Low Gears and Shift Mechanism

•

Install the shifter [A] so that the large dogs [B] face to the
low gear [C].

•

Install:

Reduction Gear
Washer [A]

•

Install the high gear [B] so that the small gear side [C]
faces shifter side.

•

Replace the hi/low gear case gasket [A] with a new one.

•

Install:

Washer [B]
Shifter [C]

•

Check to see that the hi/low gear case dowel pins [D] are
in place on the transmission case.

•

Insert the shift shaft [A] in the gear case [B].

•

Touch [C] the lever [D] of the shift shaft to lib [E].

•

Fit the shift arm pins [A] into the shifter grooves [B] and
install the hi/low gear case.

•

Tighten:

Torque - Hi/Low Gear Case Bolts: 20 N·m (2.0 kgf·m, 15

ft·lb)
