ENGINE TOP END 5-1

5

Engine Top End

Table of Contents

Exploded View........................................................................................................................

5-2

Specifications .........................................................................................................................

5-4

Special Tools ..........................................................................................................................

5-5

Cylinder Head.........................................................................................................................

5-7

Cylinder Compression Measurement................................................................................

5-7

Cylinder Head Removal ....................................................................................................

5-7

Cylinder Head Installation .................................................................................................

5-8

Cylinder Head Warp..........................................................................................................

5-9

Rocker Shaft and Rocker Arm................................................................................................

5-10

Rocker Arm Components Removal ..................................................................................

5-10

Rocker Arm Components Installation ...............................................................................

5-10

Rocker Arm Components Disassembly ............................................................................

5-11

Rocker Arm Components Assembly .................................................................................

5-11

Rocker Arm/Shaft Wear ....................................................................................................

5-11

Valve Lifters ............................................................................................................................

5-13

Valve Lifter Removal .........................................................................................................

5-13

Valve Lifter Installation ......................................................................................................

5-13

Valve Lifter Inspection.......................................................................................................

5-13

Valves .....................................................................................................................................

5-14

Valve Clearance Inspection ..............................................................................................

5-14

Valve Clearance Adjustment.............................................................................................

5-14

Valve Removal ..................................................................................................................

5-14

Valve Installation ...............................................................................................................

5-14

Valve Guide Removal .......................................................................................................

5-15

Valve Guide Installation ....................................................................................................

5-15

Valve Seat Inspection .......................................................................................................

5-15

Valve Seat Repair .............................................................................................................

5-16

Valve Spring Free Length .................................................................................................

5-21

Valve Head Thickness ......................................................................................................

5-21

Valve Stem Diameter ........................................................................................................

5-21

Valve Guide Inspection .....................................................................................................

5-21

Measuring Valve/Guide Clearance ...................................................................................

5-22

Valve Stem Cap Inspection...............................................................................................

5-22

Exhaust Pipe and Muffler .......................................................................................................

5-23

Exhaust Pipe Removal......................................................................................................

5-23

Muffler Removal................................................................................................................

5-23

Exhaust Pipe and Muffler Installation................................................................................

5-24

Exhaust Pipe and Muffler Inspection ................................................................................

5-24

Spark Arrester Cleaning....................................................................................................

5-24

5-2 ENGINE TOP END

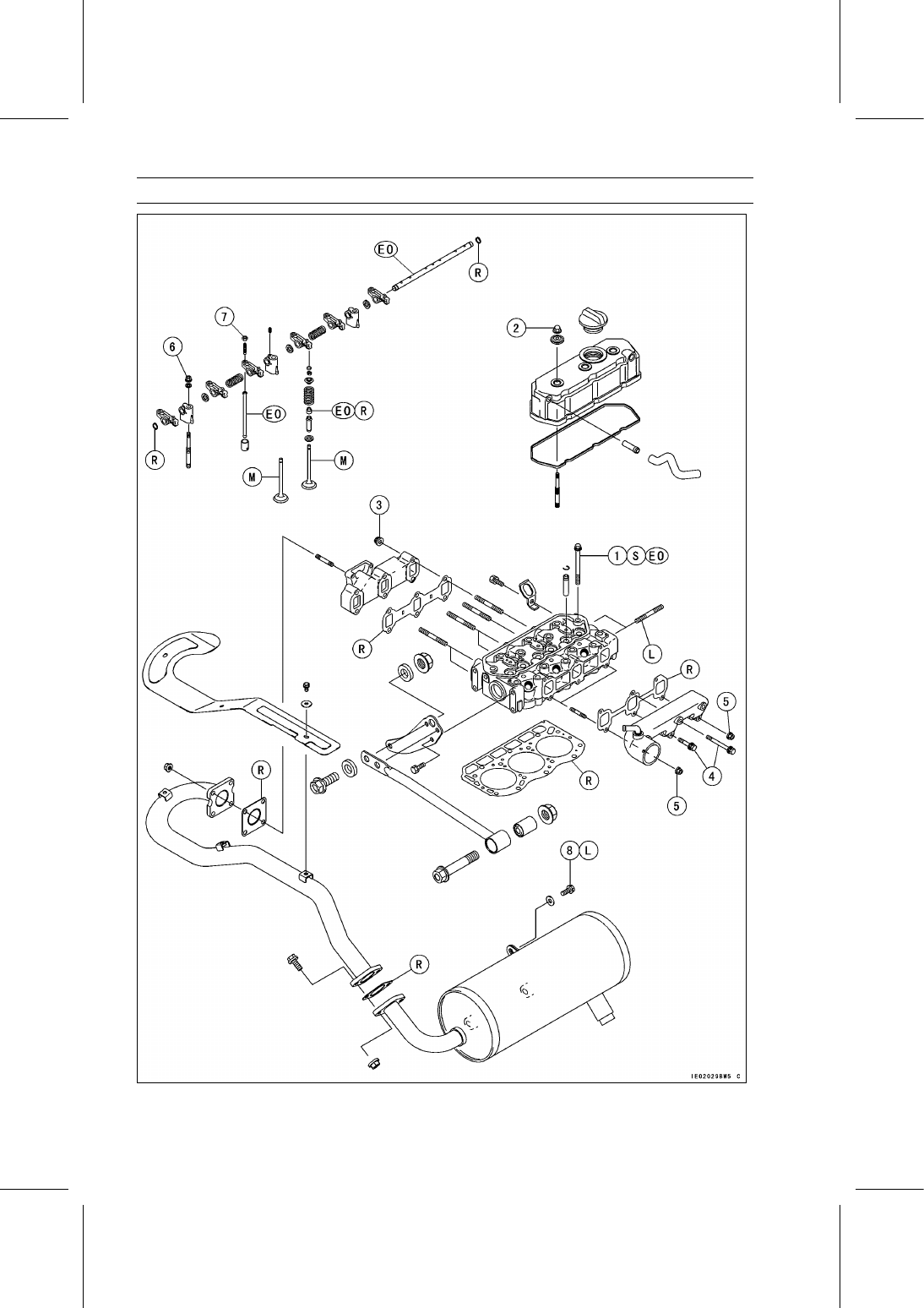

Exploded View

ENGINE TOP END 5-3

Exploded View

Torque

No.

Fastener

N·m

kgf·m

ft·lb

Remarks

1

Cylinder Head Bolts

34

3.5

25

EO, S

2

Cylinder Head Cover Nuts

5.4

0.55

48 in·lb

3

Exhaust Manifold Mounting Nuts

20

2.0

15

4

Inlet Manifold Mounting Bolts

7.8

0.80

69 in·lb

5

Inlet Manifold Mounting Nuts

7.8

0.80

69 in·lb

6

Rocker Arm Components Mounting Nuts

20

2.0

15

7

Valve Adjusting Screw Locknuts

11

1.1

97 in·lb

8

Muffler Mounting Bolts

20

2.0

15

L

EO: Apply engine oil.

L: Apply a non-permanent locking agent.

M: Apply molybdenum disulfide grease.

R: Replacement Parts

S: Follow the specified tightening sequence.
