Kawasaki Diesel MULE 4010 TRANS 4x4 (KAF950G9). Manual - part 19

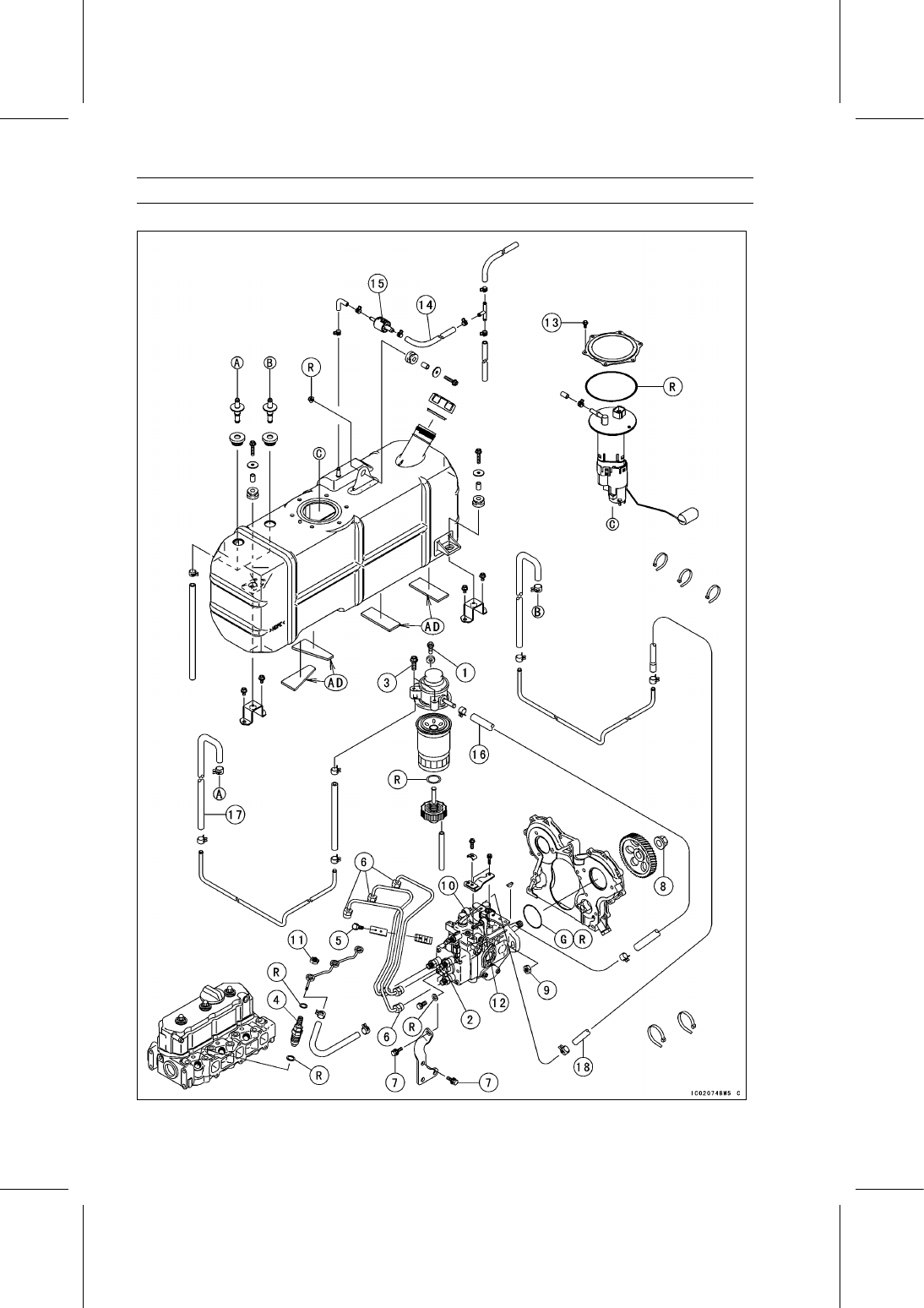

3-6 FUEL SYSTEM

Exploded View

KAF950GD

FUEL SYSTEM 3-7

Exploded View

Torque

No.

Fastener

N·m

kgf·m

ft·lb

Remarks

1

Air Vent Plug

5.0

0.51

44 in·lb

2

Distributor Head Bolt

17

1.7

13

3

Fuel Filter Mounting Bolts

20

2.0

15

4

Fuel Injection Nozzles

59

6.0

44

5

Fuel Injection Pipe Clamp Bolts

7.4

0.75

65 in·lb

6

Fuel Injection Pipe Mounting Nuts

25

2.5

18

7

Fuel Injection Pump Bracket Bolts

20

2.0

15

8

Fuel Injection Pump Gear Nut

64

6.5

47

9

Fuel Injection Pump Mounting Nuts

20

2.0

15

10 Idle Adjusting Screw Locknut

6.9

0.70

61 in·lb

11

Linkage Pipe Nuts

27

2.8

20

12 Maximum Speed Set Screw Locknut

6.9

0.70

61 in·lb

13 Fuel Level Gauge Mounting Bolts

4.0

0.41

35 in·lb

14. Air Vent Hose
15. Check Valve
16. Fuel Output Hose (from Fuel Filter to Fuel Injection Pump)
17. Fuel Output Hose (from Fuel Tank to Fuel Filter)
18. Fuel Return Hose (from Fuel Injection Pump to Fuel Tank)

AD: Apply adhesive.

G: Apply grease.

R: Replacement Parts

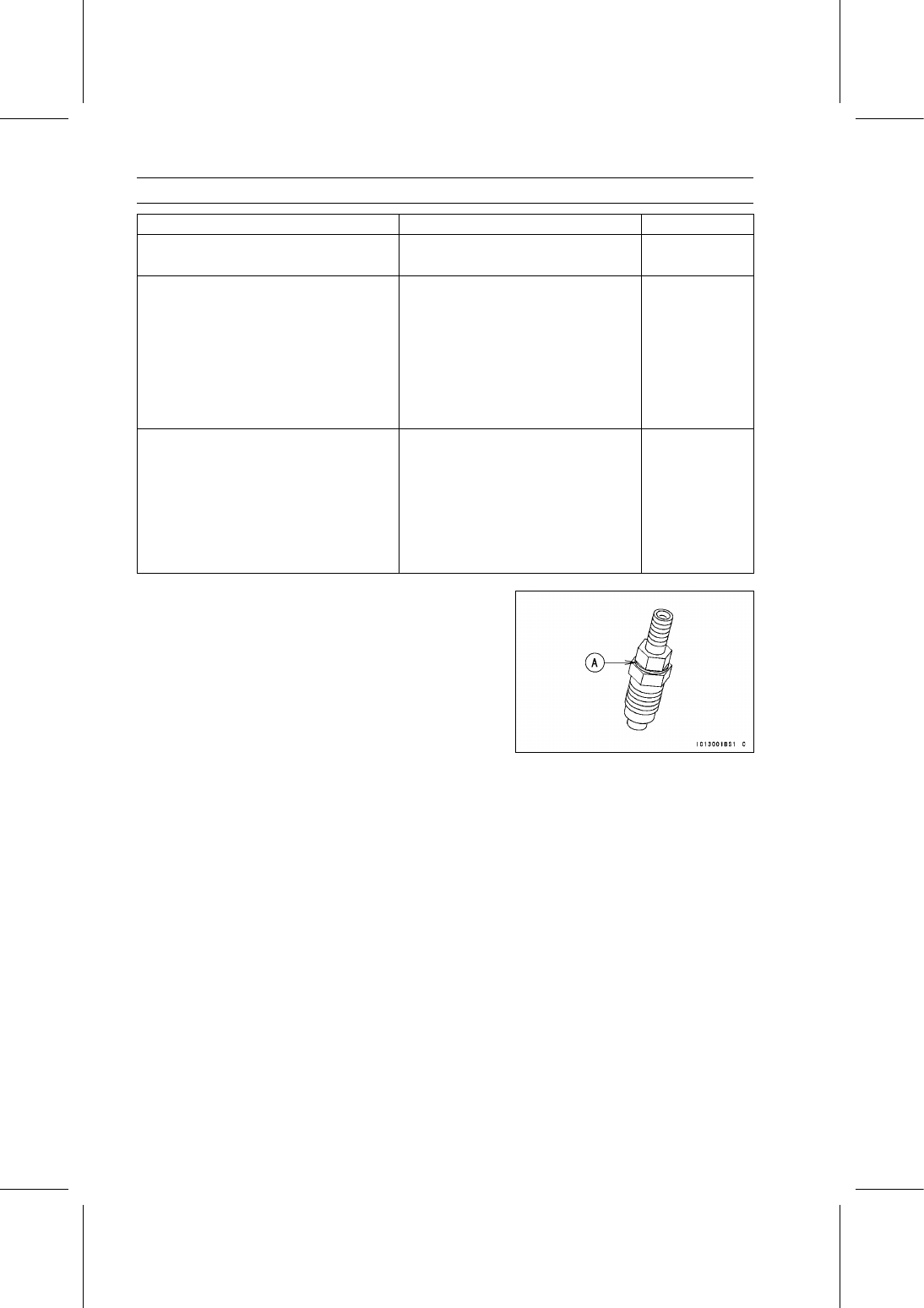

3-8 FUEL SYSTEM

Specifications

Item

Standard

Service Limit

Throttle Pedal and Cable

Throttle Pedal Play

5

∼ 10 mm (0.20 ∼ 0.39 in.)

– – –

Fuel Injection Nozzle

Fuel Injection Nozzle Injection
Pressure:

Marking of Injection Nozzle:

Red or Green

13 239

∼ 14 220 kPa (135 ∼ 145

kgf/cm², 1 920

∼ 2 062 psi)

– – –

None

14 465

∼ 14 955 kPa (147.5 ∼ 152.5

kgf/cm², 2 098

∼ 2 169 psi)

– – –

Fuel Injection Pump

Idle Speed

850

∼ 950 r/min (rpm)

– – –

Maximum Engine Speed (No Load)

3 800

∼ 3 900 r/min (rpm)

– – –

Injection Timing (Plunger Stroke):

Marking of Injection Nozzle:

Red or Green

0.81 ±0.03 mm (0.0319 ±0.0012 in.)

– – –

None

0.81 ±0.02 mm (0.0319 ±0.0008 in.)

– – –

Injection Nozzle Mark Position [A]

FUEL SYSTEM 3-9

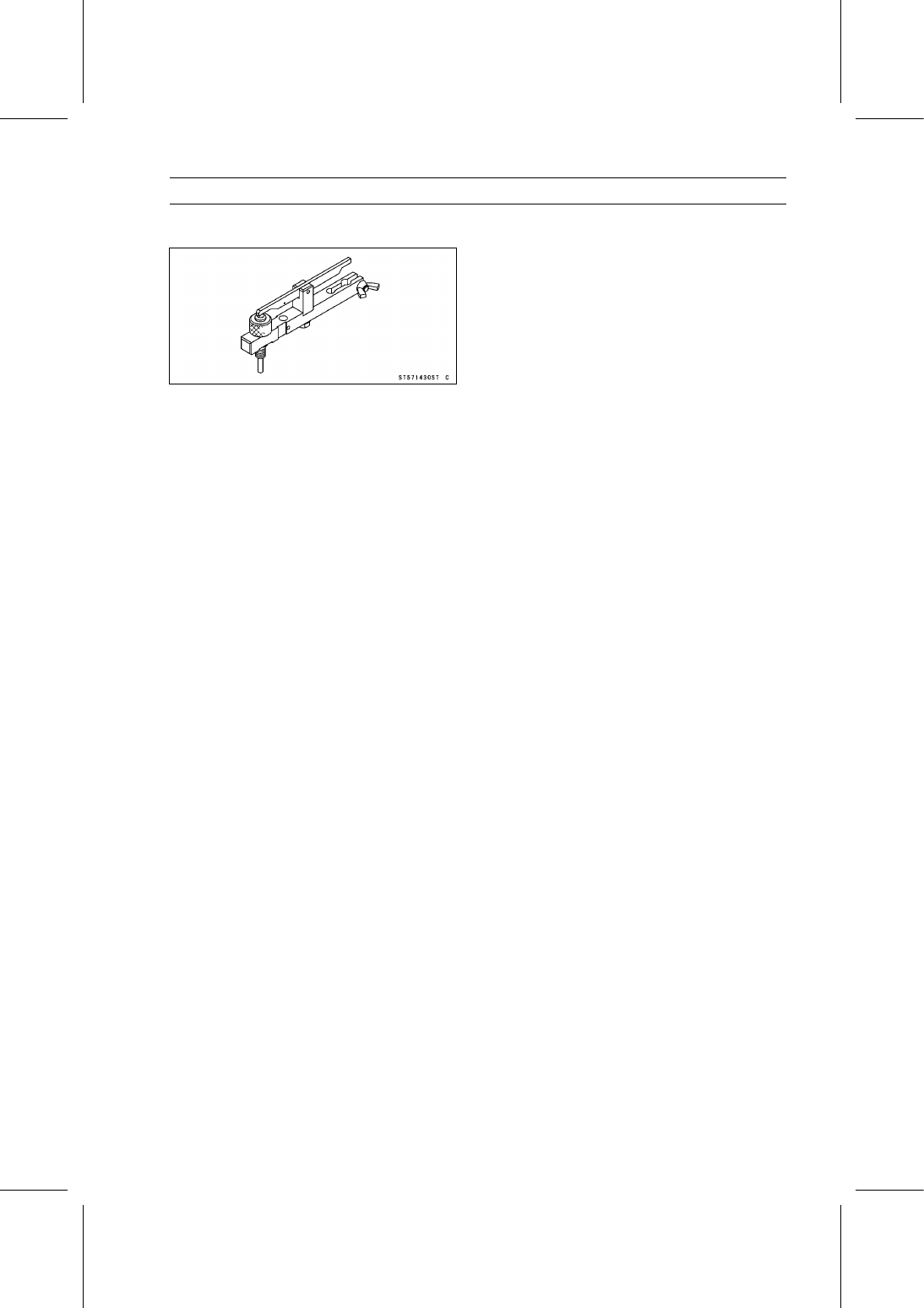

Special Tool

Dial Gauge Adapter:
57001-1430
