3-2 FUEL SYSTEM

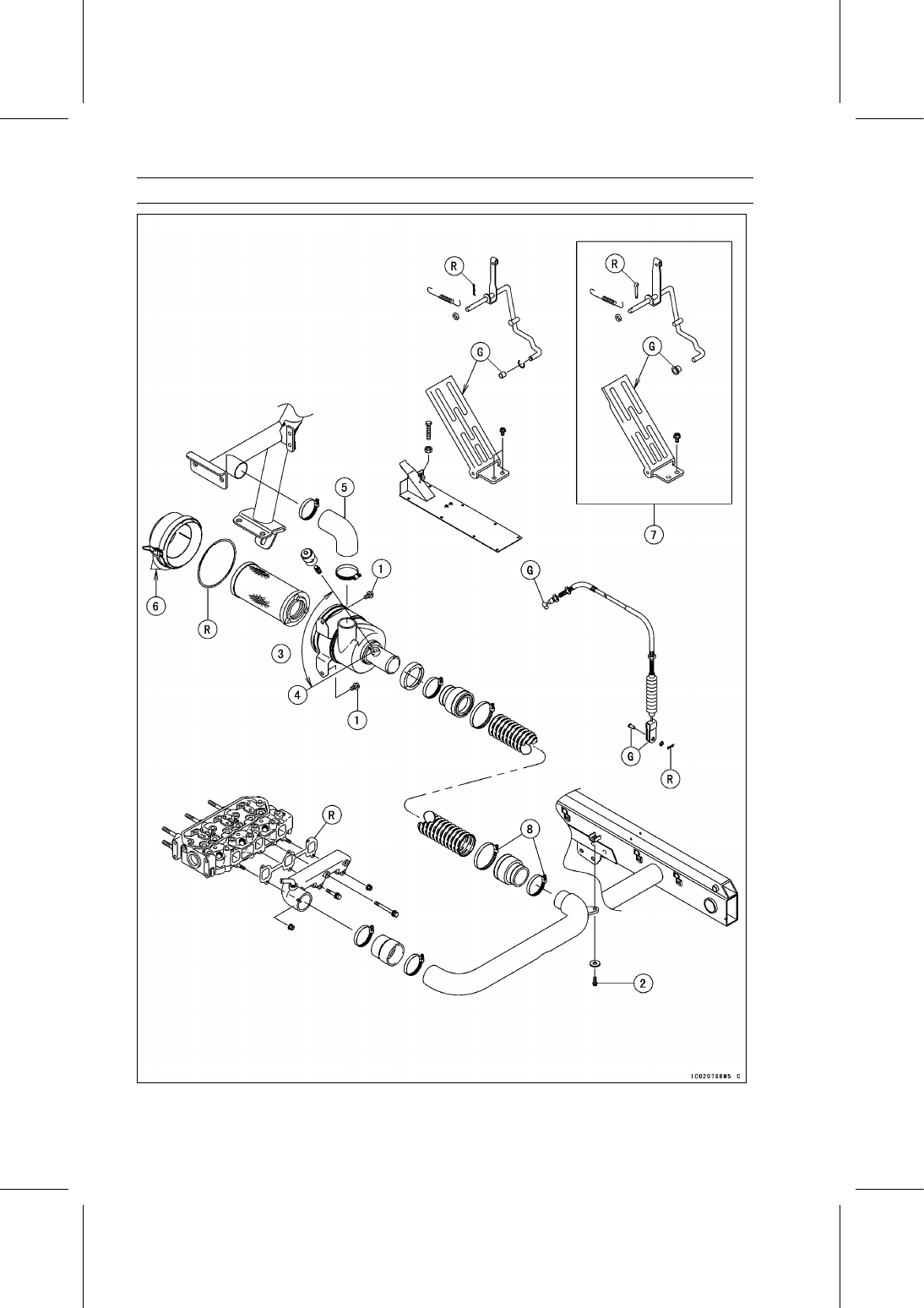

Exploded View

FUEL SYSTEM 3-3

Exploded View

Torque

No.

Fastener

N·m

kgf·m

ft·lb

Remarks

1

Air Cleaner Housing Mounting Bolts

20

2.0

15

2

Air Duct Mounting Bolt

5.0

0.51

44 in·lb

3. Approximately 60°
4. Horizontal Line
5. Install the duct so that the long side faces frame.
6. Position the outlet boot downward.
7. KAF950G9, GA/HA

G: Apply grease.

R: Replacement Parts

3-4 FUEL SYSTEM

Exploded View

KAF950G9

∼ GC/HA

FUEL SYSTEM 3-5

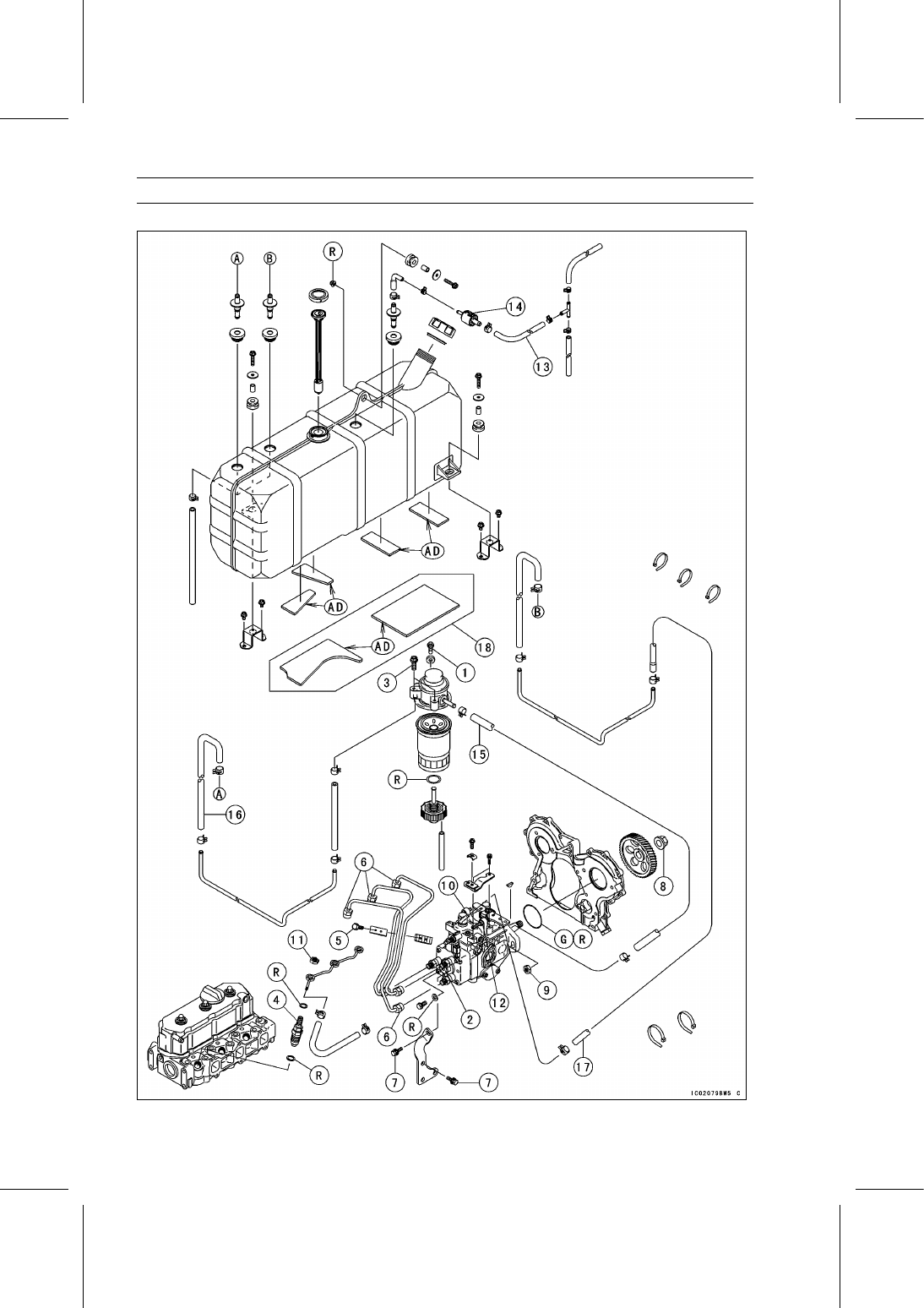

Exploded View

Torque

No.

Fastener

N·m

kgf·m

ft·lb

Remarks

1

Air Vent Plug

5.0

0.51

44 in·lb

2

Distributor Head Bolt

17

1.7

13

3

Fuel Filter Mounting Bolts

20

2.0

15

4

Fuel Injection Nozzles

59

6.0

44

5

Fuel Injection Pipe Clamp Bolts

7.4

0.75

65 in·lb

6

Fuel Injection Pipe Mounting Nuts

25

2.5

18

7

Fuel Injection Pump Bracket Bolts

20

2.0

15

8

Fuel Injection Pump Gear Nut

64

6.5

47

9

Fuel Injection Pump Mounting Nuts

20

2.0

15

10 Idle Adjusting Screw Locknut

6.9

0.70

61 in·lb

11

Linkage Pipe Nuts

27

2.8

20

12 Maximum Speed Set Screw Locknut

6.9

0.70

61 in·lb

13. Air Vent Hose
14. Check Valve
15. Fuel Output Hose (from Fuel Filter to Fuel Injection Pump)
16. Fuel Output Hose (from Fuel Tank to Fuel Filter)
17. Fuel Return Hose (from Fuel Injection Pump to Fuel Tank)
18. KAF950G9, GA/HA

AD: Apply adhesive.

G: Apply grease.

R: Replacement Parts
