6400 Diesel. Manual - part 20

STANDARD PARTS

2--72

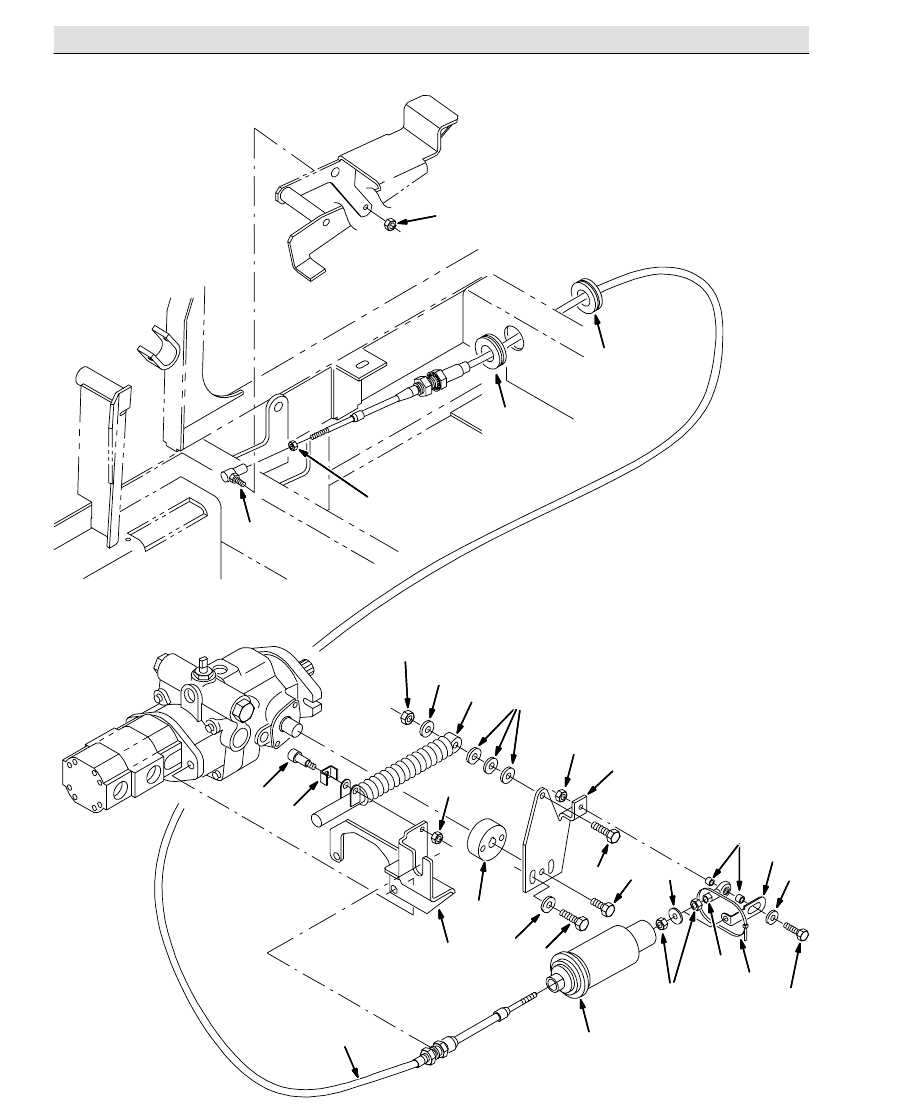

Fig. 35 -- Hydraulic Pump Linkage Group

1

2

3

4

5

6

7

9

10

11

12

13

14

15

16

17

5

8

18

20

20

19

26

19

25

24

23

21

21

22

STANDARD PARTS

2--73

350083 -- LIQ

Fig. 35 -- Hydraulic Pump Linkage Group

Ref. Part No.

Serial Number

Description

Qty.

1

72728

(000000--

) Hub

1

2

73411

(000000--

) Shock Absorber

1

3

16213

(000000--

) Scr--Shld .312Dx1.00L .25--20

1

4

75934

(000000--

) Nut--Hxlocnyln .25--20 Thin Pltd

1

5

10632--1

(000000--

) Grommet,Rbr,1.06Id,For .19Matl

2

6

63292

(000000--

) Spring, Propel, Centering

1

7

360442

(000000--

) Cable, Push--Pull

1

8

78785

(000000--

) Washer, .250B .88D .06 Neopre

1

9

83887

(000000--

) Bracket, Safety Clip

1

10 65441

(000000--

) Spacer, .259Id 375Od .250Lg

2

11 68866

(000000--

) Rod End .250--28 .25Dia

1

12 49266

(000000--

) Tie, Cable 1.75D Max 7.50Lg

1

13 360313

(000000--

) Bracket, Mtg, Spring Cable

1

14 360841

(000000--

) Bracket, Mtg, Propel Cable

1

15 12273

(000000--

) Scr--Hexssm 8X1.25 20 Nylnloc

2

16 14601

(000000--

) Ball Joint, 250--28

1

17 13513

(000000--

) Nut--Hxlocnyln .25--28 Reg Pltd

1

18 84170

(000000--

) Bracket, Retainer

1

19 32490

(000000--

) Washer, Flat, 0.25, Std

3

20 01714

(000000--

) Nut, Hex, Std, .25--28

3

21 32491

(000000--

) Washer, Flat, 0.31, Std

4

22 08709

(000000--

) Nut, Hex, Lock, M8 X 1.25, Nl

1

23 32981

(000000--

) Nut, Hex, Lock, .25--20, Nl

1

24 41342

(000000--

) Screw, Hex, M8 X 1.25 X 40, 8.8

1

25 07592

(000000--

) Screw, Hex, .31--24 X 0.75, G5

1

26 25049

(000000--

) Screw, Hex, .25--20 X 1.75, G5

1

STANDARD PARTS

2--74

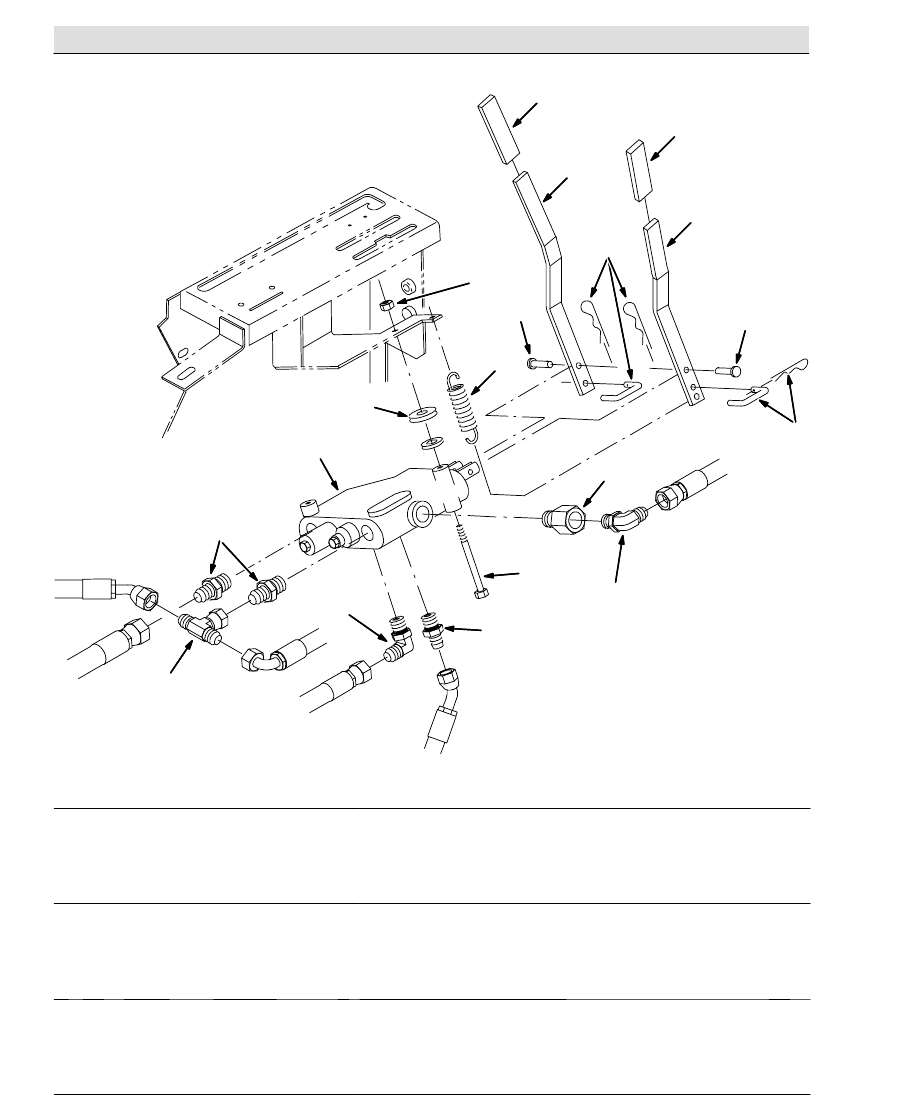

Fig. 36 -- Hydraulic Control Valve Group

OUT

IN

BYD

B

D

1

2

3

4

5

6

7

8

9

10

11

12

13

13

12

12

12

15

14

350077 -- IC

Ref. Part No.

Serial Number

Description

Qty.

1

361012

(000000--

) Valve, Hyd Control Man (See Breakdowns)

1

2

63416

(000000--

) Washer, .310B .88D .12Rbr

2

3

47638

(000000--

) Ftg--Hyd E90 Jm04/Om06

1

4

52402

(000000--

) Ftg--Hyd Str Jm06/Om08

2

5

361028

(000000--

) Plug Assy,Byd En

1

6

55685

(000000--

) Ftg--Hyd Str Jm04/Om06

1

7

56820

(000000--

) Ftg--Hyd E90 Jm06/Om06

1

8

35586

(000000--

) Ftg--Hyd Tee Jm06Jfjm

1

9

360062

(000000--

) Handle, Control, Valve

1

10 360063

(000000--

) Handle, Control, Valve

1

11 59870

(000000--

) Spring, Tens, .50Dx.05Wire2.5L

1

12 361299

(000000--

) Link Assy, Valve Handle

1

13 360467

(000000--

) Grip, Vinyl .250 X .750 X 4.00

2

14 06949

(000000--

) Screw, Hex, M6 X 1.00 X 50, 8.8

2

15 08708

(000000--

) Nut, Hex, Lock, M6 X 1.00, Nl

2

STANDARD PARTS

2--75

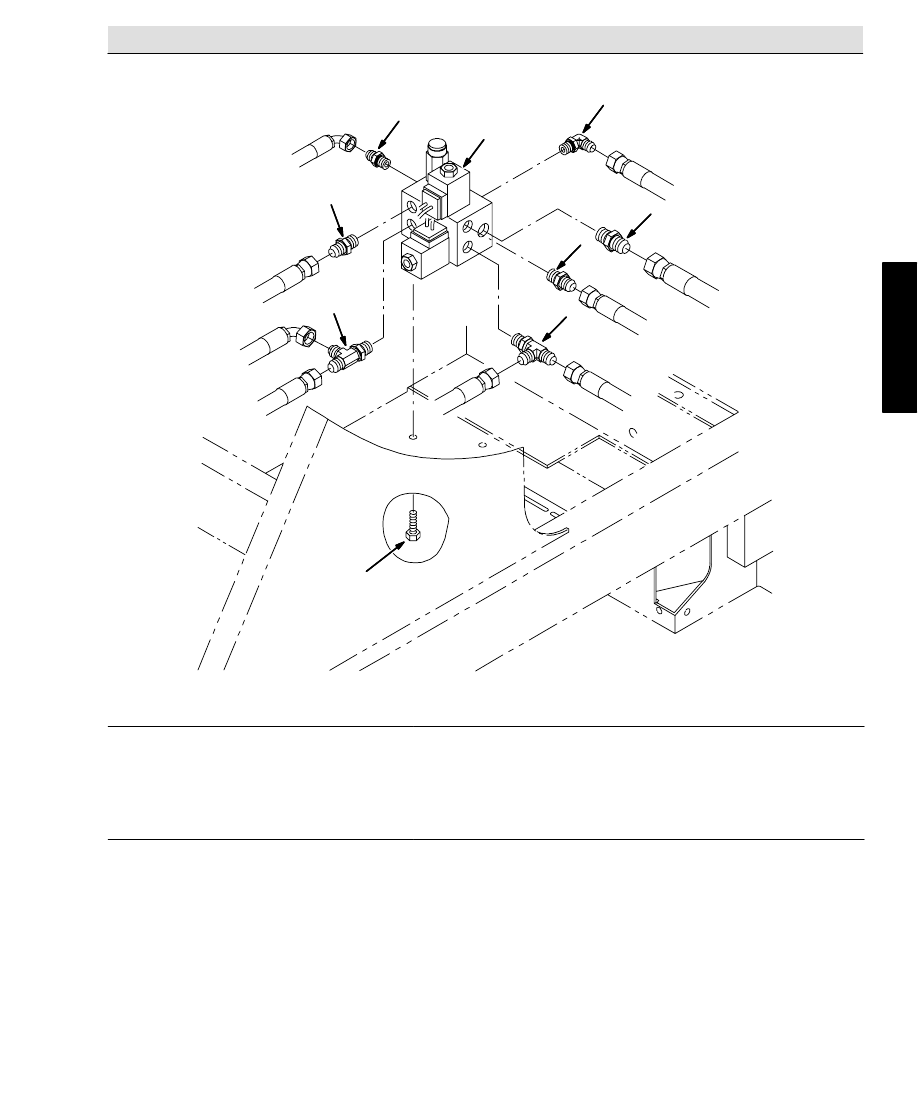

Fig. 37 -- Hydraulic Solenoid Valve Group

T3

M1

M2

T2

P

T1

T4

1

2

3

4

5

6

3

4

7

350075 -- IC

Ref. Part No.

Serial Number

Description

Qty.

1

361019

(000000--005565 ) Valve, Hyd Cntrl Sol (See Breakdowns)

1

1

1048820

(005566--

) Valve, Cntrl, Hyd, Solenoid, 12vdc 06gpm (See Break-

downs)

1

2

44869

(000000--

) Ftg--Hyd Str Jm08/Om08

1

3

56690

(000000--

) Ftg--Hyd Str Jm06/Om06

2

4

76316

(000000--

) Ftg--Hyd Tee Jm06Jmom

2

5

55586

(000000--

) Ftg--Hyd Str Jm04/Om04

1

6

77097

(000000--

) Ftg--Hyd E90 Jm04/Om04

1

7

16735

(000000--

) Screw, Hex, M8 X 1.25 X 16, 8.8

2
