STANDARD PARTS

2--68

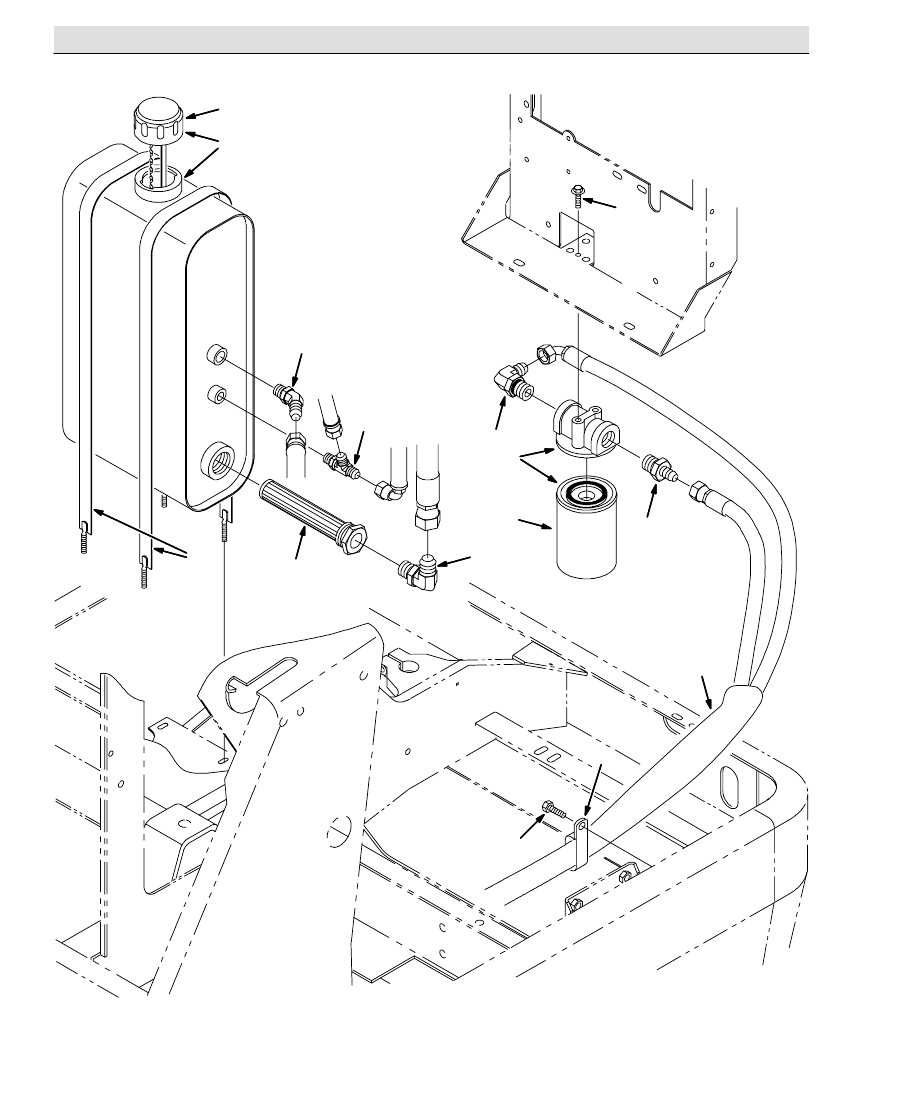

Fig. 33 -- Hydraulic Reservoir Group

2

3

4

5

6

7

8

9

10

1

11

12

13

14

15

STANDARD PARTS

2--69

350123 -- LIQ, NA

Fig. 33 -- Hydraulic Reservoir Group

Ref. Part No.

Serial Number

Description

Qty.

o

1

361270

(000000--

) Reservoir Assy, Hyd W/Label

1

Y

2

360991

(000000--

) Breather, Hyd Cap 5.2Ds Chain

1

Y

70006

(000000--

) Gasket, Hyd Cap

1

3

360098

(000000--

) Strap Wldt, Fuel Tank

2

4

361023

(000000--

) Strainer, Hyd 10Gpm 100Mesh

1

5

46481

(000000--

) Ftg--Hyd E90 Jm12/Om12

1

6

76316

(000000--

) Ftg--Hyd Tee Jm06Jmom

1

7

47513

(000000--

) Ftg--Hyd E45 Jm08/Om10

1

o

8

55619

(000000--

) Filter Assy, Spin--On 10Micron

1

Y

9

55740

(000000--

) Filter, Hydraulic Oil, Spin On

1

10 42227

(000000--

) Ftg--Hyd Str Jm08/Om12

1

11 47655

(000000--

) Ftg--Hyd E90 Jm08/Om12

1

12 16949

(000000--

) Scr--Hex .25--20X0.75 Sems Pltd

2

13 67366

(000000--

) Clamp,Tube--Double

1

14 31646

(000000--

) Sleeve--Nyln #24 25.0L

1

15 12459

(000000--

) Scr--Hxfmgm 6X1.0 20 Pltd

1

STANDARD PARTS

2--70

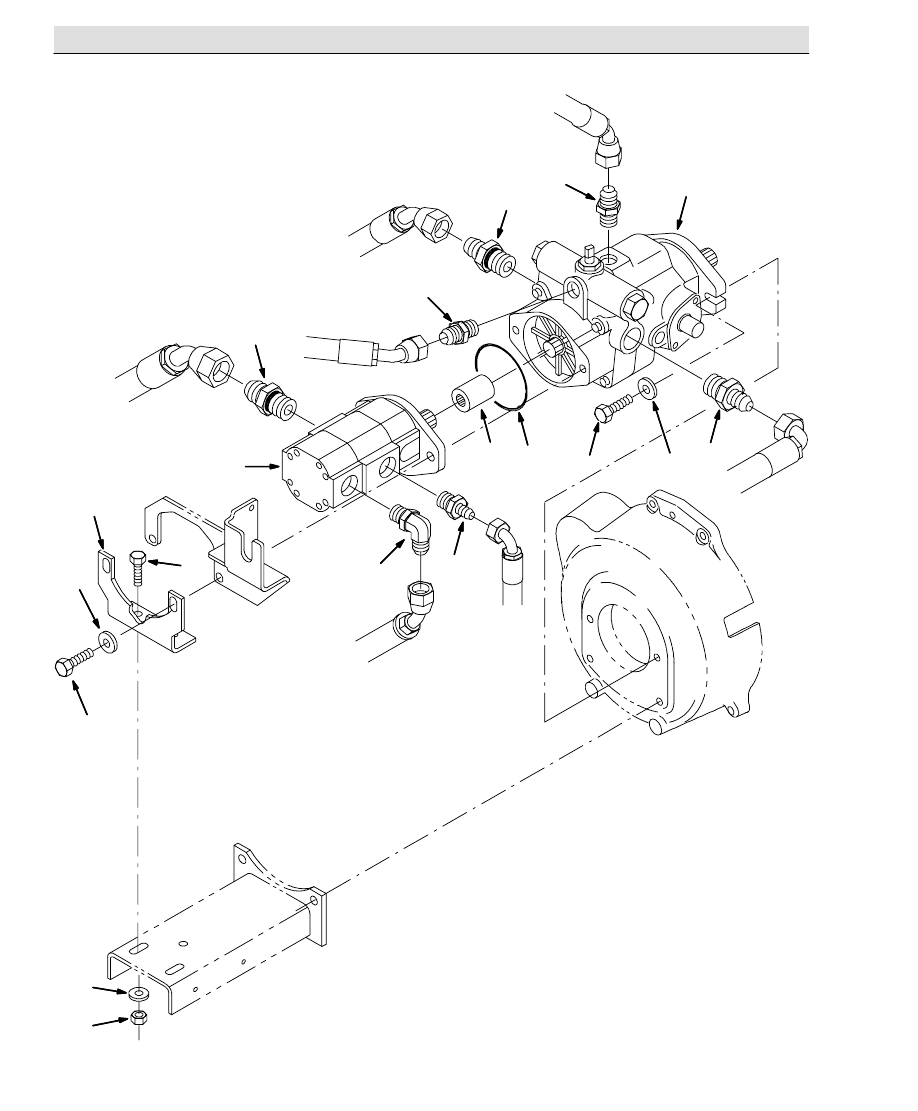

Fig. 34 -- Hydraulic Pumps Group

1

2

3

4

5

6

7

8

9

10

11

8

7

5

12

13

14

15

13

STANDARD PARTS

2--71

350087 -- LIQ

Fig. 34 -- Hydraulic Pumps Group

Ref. Part No.

Serial Number

Description

Qty.

1

361010

(000000--

) Pump, Hyd Piston (See Breakdowns)

1

2

65145--1

(000000--

) O--Ring Gland

1

3

71721

(000000--

) Coupler, Hyd Pump

1

4

361018

(000000--

) Pump, Hyd Gear (See Breakdowns)

1

5

46559

(000000--

) Scr--Hex .38--16X1.25 Nylon Loc

4

6

360729

(000000--

) Bracket, Pump

1

7

42223

(000000--

) Ftg--Hyd Str Jm10/Om12

2

8

44869

(000000--

) Ftg--Hyd Str Jm08/Om08

2

9

52402

(000000--

) Ftg--Hyd Str Jm06/Om08

1

10 06750

(000000--

) Ftg--Hyd Str Jm12/Om10

1

11 47512

(000000--

) Ftg--Hyd E90 Jm06/Om08

1

12 39277

(000000--

) Screw, Hex, M8 X 1.25 X 25, 8.8

2

13 32485

(000000--

) Washer, Flat, 0.38, Sae

4

14 32491

(000000--

) Washer, Flat, 0.31, Std

2

15 08709

(000000--

) Nut, Hex, Lock, M8 X 1.25, Nl

2
