6400 Diesel. Manual - part 18

STANDARD PARTS

2--64

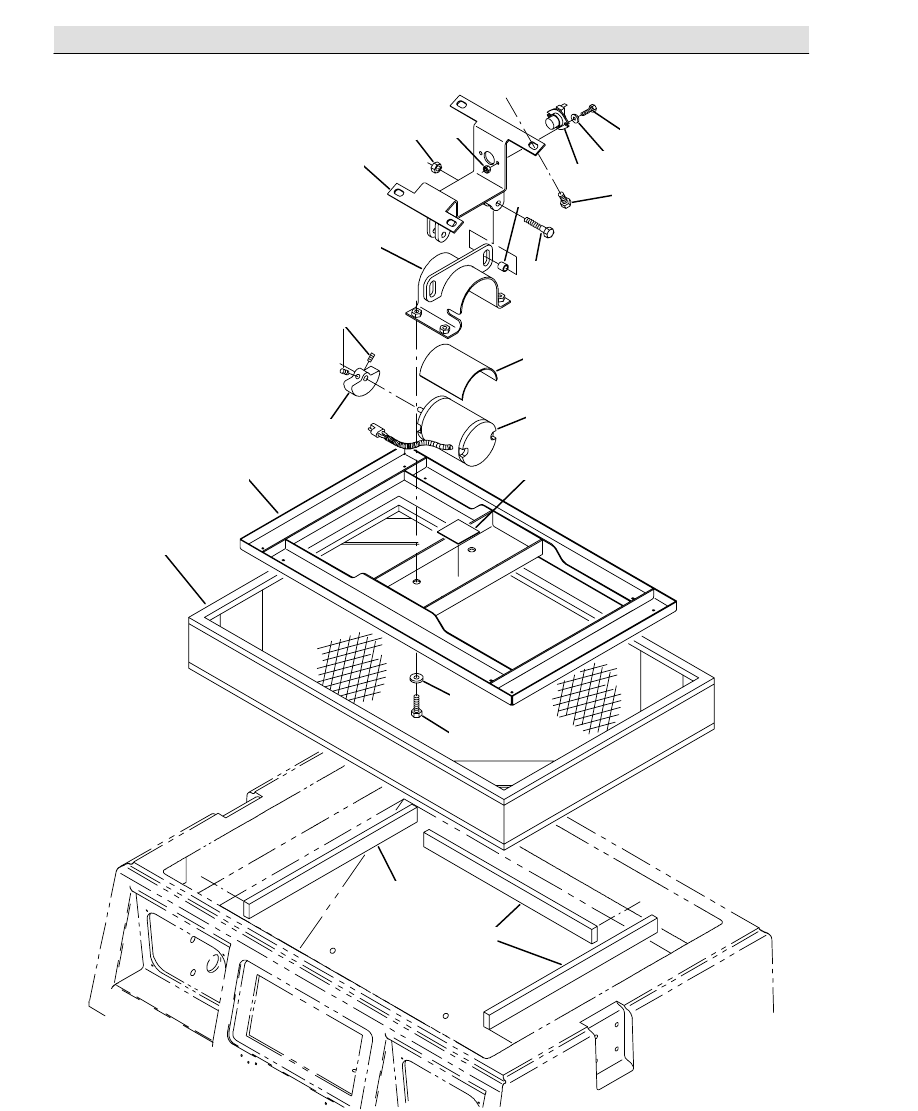

Fig. 31 -- Hopper Filter Box Group (000000--005315)

1

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

2

1

11

15

13

2

14

21

22

23

24

25

21

22

STANDARD PARTS

2--65

350131 -- IC, JP, NA

Fig. 31 -- Hopper Filter Box Group

(000000--005315)

Ref. Part No.

Serial Number

Description

Qty.

1

360808

(000000--005315 ) Plate, Mtg, Shaker

2

2

12333

(000000--005315 ) Scr--Hexssm 8X1.25 25 Nylnloc

6

3

360809

(000000--005315 ) Bracket, Support, Shaker

1

4

12273

(000000--005315 ) Scr--Hexssm 8X1.25 20 Nylnloc

2

5

15675

(000000--005315 ) Scr Hexssm 8X1.25

4

6

36658

(000000--005315 ) Bar--Flt .06T 4.00W 5.00L,Rbr

1

7

36661

(000000--005315 ) Bar--Flt .06T 1.00W 4.00L,Rbr

1

8

360820

(000000--005315 ) Strap Wldt, Motor

1

9

54121

(000000--005315 ) Motor,Elec Shaker 12V

1

10 1049243

(000000--005315 ) Weight, Eccentric

1

11 360957

(000000--005315 ) Sleeve, .375B .50D .50 Stlzn

2

12 1037207

(000000--005315 ) Filter, Panl, Dust, 3.6 X 20.0 X 30.0

1

12 370153

(000000--005315 ) Syn. Filter Pkg, Panel, 61Pleats

1

13 360199

(000000--005315 ) Seal, Spacer, Filter

3

14 360952

(000000--005315 ) Plate, Shaker, Bar

2

15 360949

(000000--005315 ) Plate, Shaker, Side

2

16 360955

(000000--005315 ) Plate, Motor, Shaker

1

17 87546

(000000--005315 ) Thermostat, Spst Switch

1

18 49697

(000000--005315 ) Screw, Pan, M4 X 0.7 X 10, Ss

2

19 20634

(000000--005315 ) Scr--Set 10--24X0.25 Nylon Loc

2

20 49826

(000000--005315 ) Scr--Hexssm 8X1.25 16 Nylon Loc

4

21 87308

(000000--005315 ) Screw, Hex, M6 X 1.0 X 12, 8.8

8

22 08708

(000000--005315 ) Nut, Hex, Lock, M6 X 1.0, Nl

8

23 39311

(000000--005315 ) Nut, Hex, Std, M8 X 1.25

4

24 19065

(000000--005315 ) Washer, Flat, #08

2

25 02850

(000000--005315 ) Nut, Hex, Lock, M4 X 0.70, Nl

2

STANDARD PARTS

2--66

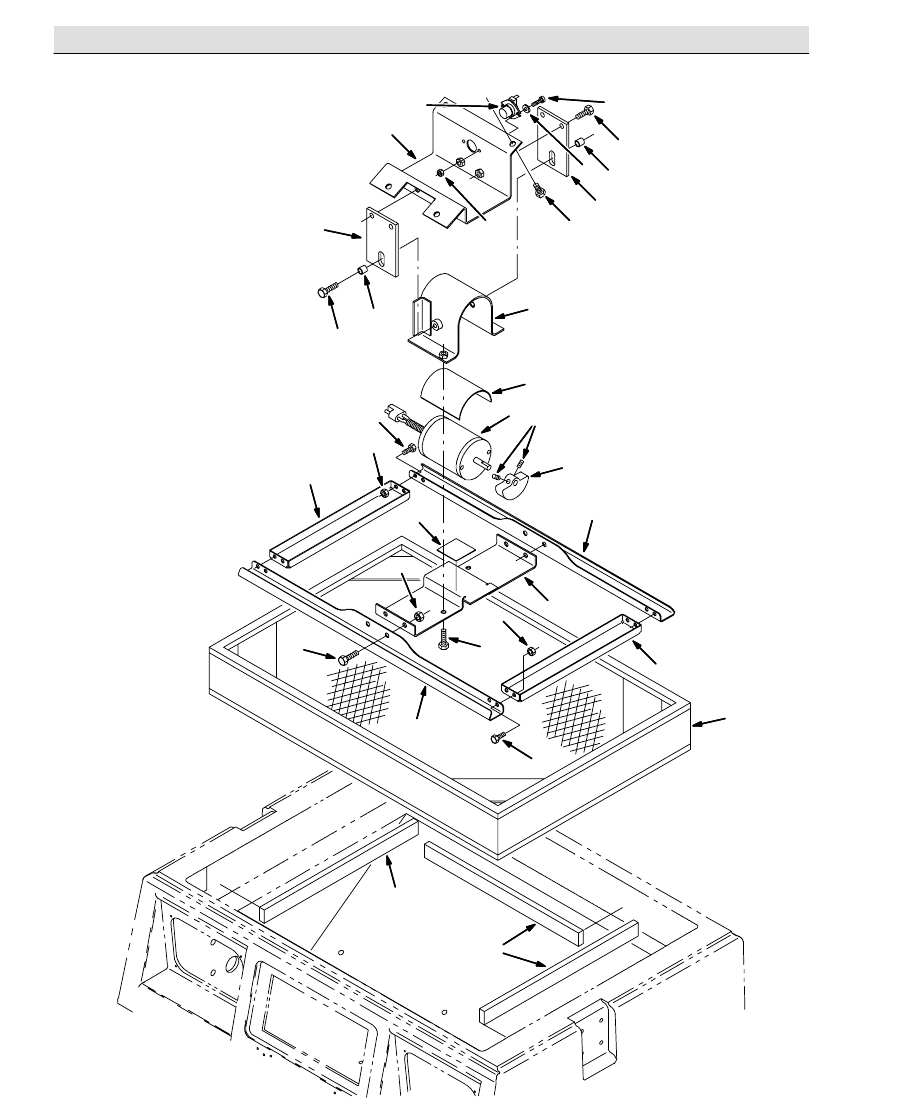

Fig. 32 -- Hopper Filter Box Group (005316--

)

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

15

16

17

18

19

20

STANDARD PARTS

2--67

354804 -- IC, JP, NA

Fig. 32 -- Hopper Filter Box Group

(005316--

)

Ref. Part No.

Serial Number

Description

Qty.

1

1041444

(005316--

) Shaker Wldt, Frame

1

2

1041551

(005316--

) Strap Wldt, Shakr

1

3

1041814

(005316--

) Bracket Wldt, Sppt, Shakr

1

4

12273

(005316--

) Screw, Hex, M8 X 1.25 X 20, Nl, Ss

4

5

32491

(005316--

) Washer, Flat, 0.31, Std

4

6

09026

(005316--

) Screw, Hex, M8 X 1.25 X 40, Ss

2

7

360957

(005316--

) Tube, 0.38id 0.50od 00.5l, Stl [H/T]H/T]

2

8

08709

(005316--

) Nut, Hex, Lock, M8 X 1.25, Nl

2

9

15675

(005316--

) Screw, Hex, M8 X 1.25 X 16, Ss

4

10 36658

(005316--

) Strip, Rbr, 0.06 04.00w 05.0l [Neo/60]

1

11 36661

(005316--

) Gasket, Neo, .06, 02.00w 02.00l, Adh

1

12 54121

(005316--

) Motor, Ele, 12vdc 1375rpm 0.08hp 08.4a

1

13 1049243

(005316--

) Weight, Eccentric

1

14 1037207

(005316--

) Filter, Panl, Dust, 3.6 X 20.0 X 30.0

1

14 1041616

(005316--

) Filter, Panl, Syn, 4.2 X 20.0 X 30.0

1

15 360199

(005316--

) Seal, Rbr, Clsd, 0.50, 1.2w 16.0l Adh

3

16 87546

(005316--

) Sensor, Thermal, 140deg, No, Spst

1

17 49697

(005316--

) Screw, Pan, Phl, M4 X 0.70 X 10, Ss

2

18 20634

(005316--

) Screw, Set, Soc, 10--24 X 0.25, Nl

2

19 19065

(005316--

) Washer, Flat, 08

2

20 02850

(005316--

) Nut, Hex, Lock, M4 X 0.70, Nl

2
