STANDARD PARTS

2--60

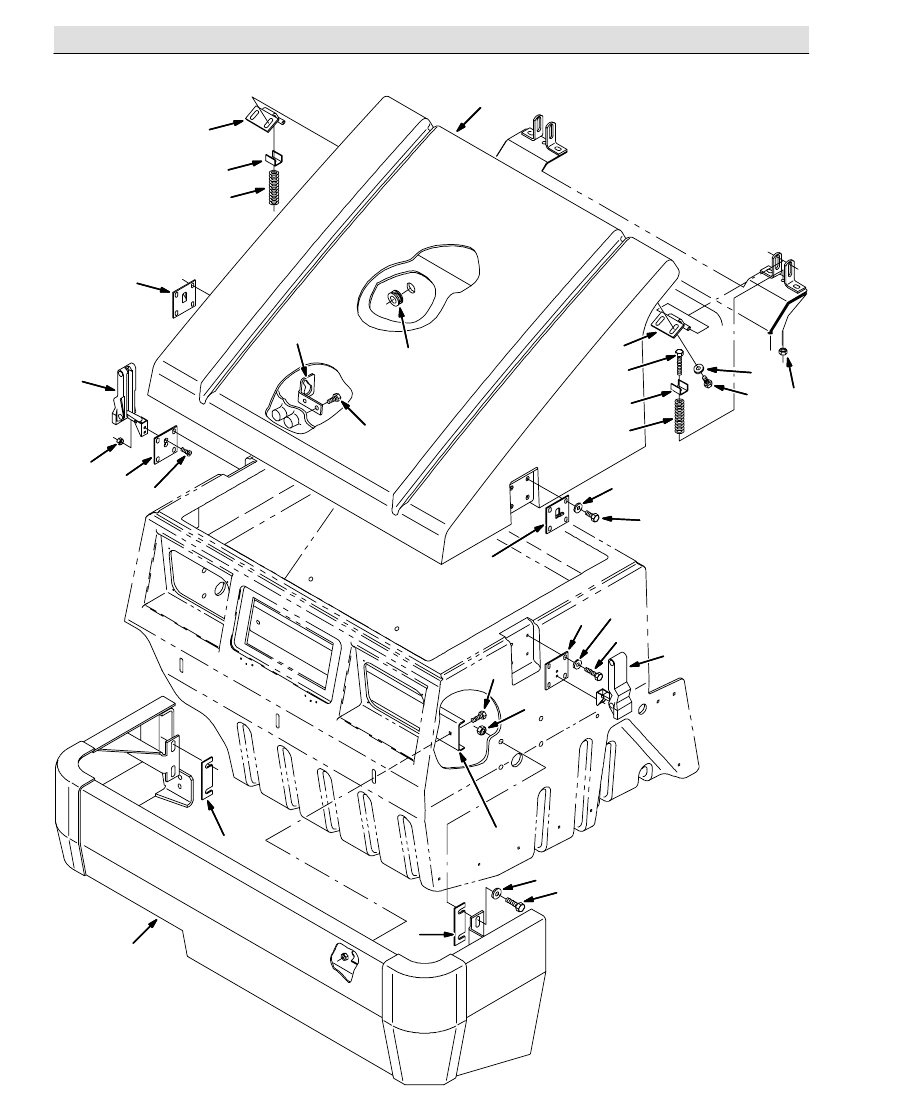

Fig. 29 -- Hopper Cover and Bumper Group

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

15

17

13

9

14

12

6

5

2

3

21

19

18

20

21

23

22

24

16

STANDARD PARTS

2--61

350133 -- ALL

Fig. 29 -- Hopper Cover and Bumper Group

Ref. Part No.

Serial Number

Description

Qty.

1

360026

(000000--

) Cover, Hopper

1

2

360332

(000000--

) Bracket Wldt, Hinge

2

3

15675

(000000--

) Scr Hexssm 8X1.25 16

6

4

360428

(000000--

) Bracket, Support, Cover

1

5

360608

(000000--

) Spring, Comp, .72 Od X 3.25 L

2

6

361054

(000000--

) Bracket, Clip

2

7

222504

(000000--

) Scr Hexssm 8X1.25 55

2

8

360436

(000000--

) Bumper Wldt, Front

1

9

360889

(000000--

) Shim, Front Bumper

5

10 360602

(000000--

) Plate, Support, Bumper

1

11 361333

(000000--

) Scr Hexssm10X1.5 40

4

12 360824

(000000--

) Latch, Hopper

2

13 360941

(000000--

) Plate, Keeper

2

14 360610

(000000--

) Plate, Latch

2

15 09744

(000000--

) Scr Hexssm 6X1.0 12

16

16 06549

(000000--

) Nut, Hex, Lock, M5 X 0.80, Nl

4

17 10632--18

(000000--

) Grommet,Rbr,0.69Id,For .25Matl

1

18 39277

(000000--

) Screw, Hex, M8 X 1.25 X 25, 8.8

3

19 32492

(000000--

) Washer, Flat, 0.38, Std

4

20 41430

(000000--

) Nut, Hex, Lock, M10 X 1.5, Nl

4

21 32490

(000000--

) Washer, Flat, 0.25, Std

16

22 32491

(000000--

) Washer, Flat, 0.31, Std

4

23 08709

(000000--

) Nut, Hex, Lock, M8 X 1.25, Nl

2

24 360826

(000000--

) Screw, Flt, Soc, M5 X 0.80 X 12, 10.9

4

STANDARD PARTS

2--62

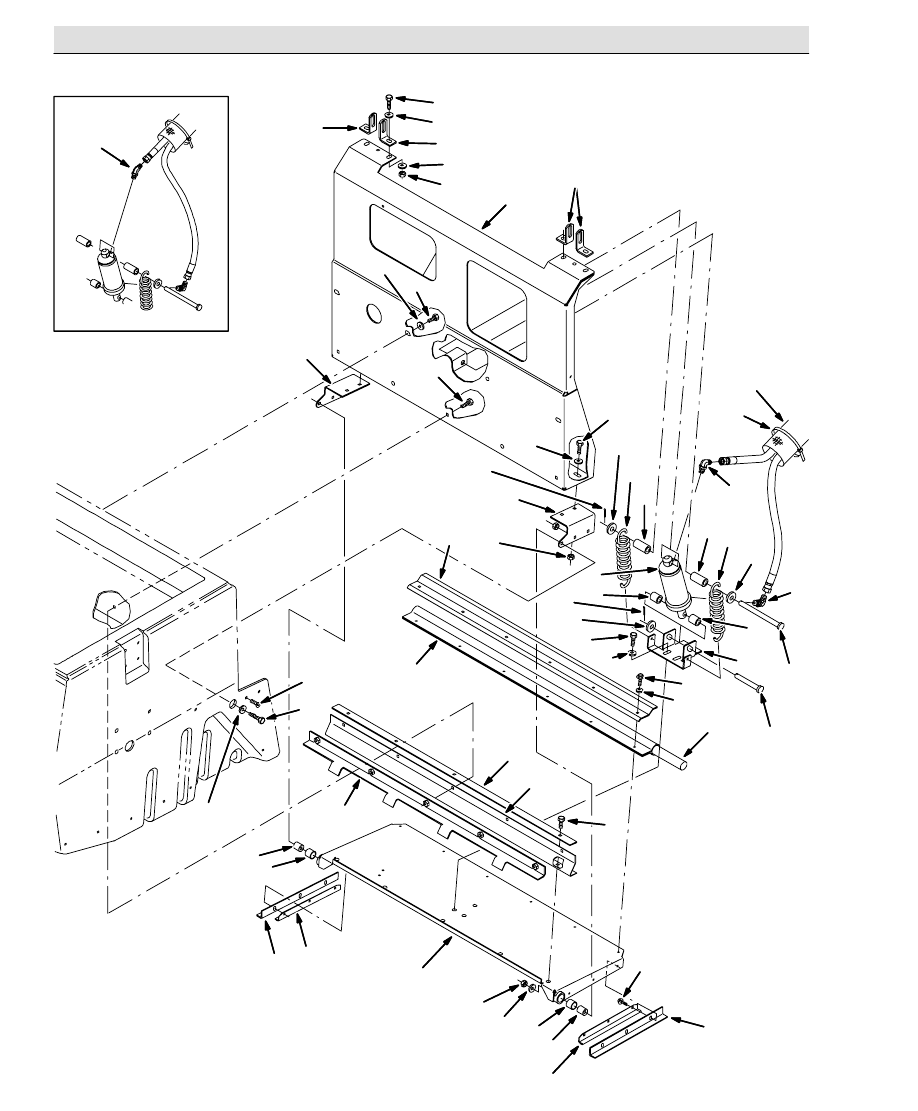

Fig. 30 -- Hopper Dump Door Group

1

2

3

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

4

17

17

7

6

15

3

33

32

29

28

9

37

38

39

36

38

37

41

38

11

39

39

39

41

40

39

41

STANDARD PARTS

2--63

350129 -- JP, NA

Fig. 30 -- Hopper Dump Door Group

Ref. Part No.

Serial Number

Description

Qty.

1

360185

(000000--

) Plate Wldt, Back, Hopper

1

2

12273

(000000--

) Scr--Hexssm 8X1.25 20 Nylnloc

5

3

15675

(000000--

) Scr Hexssm 8X1.25

9

4

49266

(000000--

) Tie, Cable 1.75D Max 7.50Lg

2

5

51225--1

(000000--

) Pin,Clevis,0.50 Dia.X 6.00 Lg

1

6

360606

(000000--

) Spring, Tension

2

7

360848

(000000--

) Spacer, .56 Id X 1.82L

2

8

1038176

(000000--

) Cylinder, Hyd, 2.0b 08.0l 04.00strk 2500

1

9

77097

(000000--

) Ftg--Hyd E90 Jm04/Om04

2

10 34359

(000000--003385 ) Ftg--Hyd E45 Jm04/Om04

1

11 360427

(000000--

) Spacer, Mtg, Cyl

2

12 06474A

(000000--

) Pin,Clevis,0.50 Dia.X 3.50 Lg

1

13 360434

(000000--

) Bracket, Mtg, Back Plate, Rh

1

14 360435

(000000--

) Bracket,Mtg, Back Plate, Lh

1

15 09740

(000000--

) Scr Hexssm 8X1.25

7

16 79246

(000000--

) Screw--Flat M 8X1.25

4

17 360333

(000000--

) Hinge, Leaf

4

18 09010

(000000--003385 ) Scr Hexssm 8X1.25 25

4

18 09740

(003386--

) Screw, Hex, M8 X 1.25 X 20, Ss

4

19 360337

(000000--

) Strip Wldt, Door Seal

1

20 360338

(000000--

) Strip, Retainer

1

21 360336

(000000--

) Seal, Dump Door, Top

1

22 360421

(000000--

) Door Wldt, Dump

1

23 360603

(000000--

) Seal Wrap, Dump Door

1

24 87689

(000000--

) Sponge Cord

1

25 360340

(000000--

) Strip, Retainer, Dump Door

1

26 12459

(000000--003385 ) Scr--Hxfmgm 6X1.0 20 Pltd

6

26 361339

(003386--

) Screw, Hex, M6 X 1.0 X 16, Fmg

6

27 01684

(000000--

) Washer Flt .25 Ss

6

28 360844

(000000--

) Seal, Dump Door, Side

2

29 360424

(000000--

) Strip, Retainer, Door, Side

2

30 74455

(000000--

) Scr--Hx Fmgm 6X1.0 12

6

31 360888

(000000--

) Bracket, Cylinder, Mtg

1

32 64379

(000000--

) Bearing, Journal

2

33 87104

(000000--

) Bushing, Door Pivot

2

34 09026

(000000--

) Scr Hexssm 8X1.25 40

2

35 82833

(000000--

) Sleeve--Nyln #20 35.0L

1

36 01685

(000000--

) Washer, Flat, 0.38b 0.88d .08, Ss

4

37 08182

(000000--

) Pin, Cotter, .125 X 1.00

2

38 32486

(000000--

) Washer Flat,0.50,Sae

3

39 32491

(000000--

) Washer, Flat, 0.31, Std

18

40 32492

(000000--

) Washer, Flat, 0.38, Std

2

41 08709

(000000--

) Nut, Hex, Lock, M8 X 1.25, Nl

12
