6400 Diesel. Manual - part 15

STANDARD PARTS

2--52

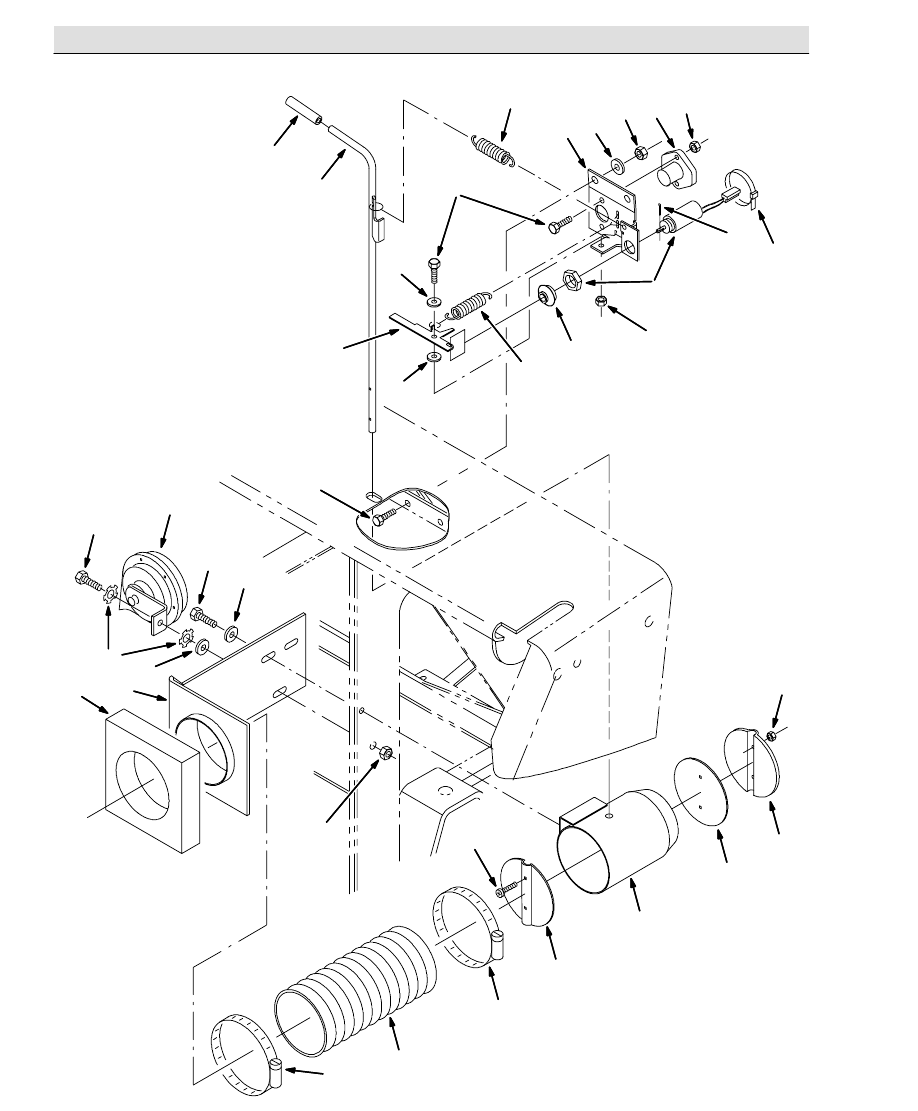

Fig. 25 -- Vacuum Fan Control Group

1

2

3

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

9

18

4

20

23

28

22

21

21

22

21

25

25

24

26

27

22

23

26

STANDARD PARTS

2--53

350069 -- IC

Fig. 25 -- Vacuum Fan Control Group

Ref. Part No.

Serial Number

Description

Qty.

1

360660

(000000--

) Bracket, Shaker Switch

1

2

375019

(000000--

) Lever, Vac Fan

1

3

44078

(000000--

) Switch, Pushmom, Spst100A 12V

1

4

87585

(000000--

) Solenoid Assy. Gas, Lp, De.

1

5

87707

(000000--

) Bellows, Solenoid .75--16

1

6

49266

(000000--

) Tie, Cable 1.75D Max 7.50Lg

1

7

360655

(000000--

) Tube Wldt, Vac Fan

1

8

360678

(000000--

) Bracket Wldt, Duct

1

9

23498

(000000--

) Clamp--Wormdrive, 2.63-- 4.50D

2

10 360977

(000000--

) Hose, Flexible 4.0 Id X 8.0 Lg

1

11 360979

(000000--

) Seal, Vac Inlet

1

12 360658

(000000--

) Rod Wldt, Damper

1

13 360981

(000000--

) Grip, Vinyl, .375Id X 2.75

1

14 46140

(000000--

) Damper Plate

1

15 49300

(000000--

) Damper Weld.

1

16 87983

(000000--

) Seal, Damper

1

17 75939

(000000--

) Nut--Hxlocnyln 06--32 Regss18--8

2

18 09087

(000000--

) Sprng,Tens,0.56Odx.05Wire 0.9L

2

19 369704

(000000--

) Horn, 12V

1

20 41141

(000000--

) Washer, Lock, Int--Ext, 0.31

2

21 39277

(000000--

) Screw, Hex, M8 X 1.25 X 25, 8.8

5

22 32491

(000000--

) Washer, Flat, 0.31, Std

5

23 07791

(000000--

) Nut, Hex, Flng, M8 X 1.25

3

24 06943

(000000--

) Screw, Hex, M6 X 1.00 X 20, 8.8

3

25 32483

(000000--

) Washer, Flat, 0.25, Sae

2

26 08708

(000000--

) Nut, Hex, Lock, M6 X 1.00, Nl

3

27 08346

(000000--

) Pin, Cotter, .125 X 0.75

1

28 25005

(000000--

) Screw, Pan, Phl, 06--32 X 1.00, G1

2

STANDARD PARTS

2--54

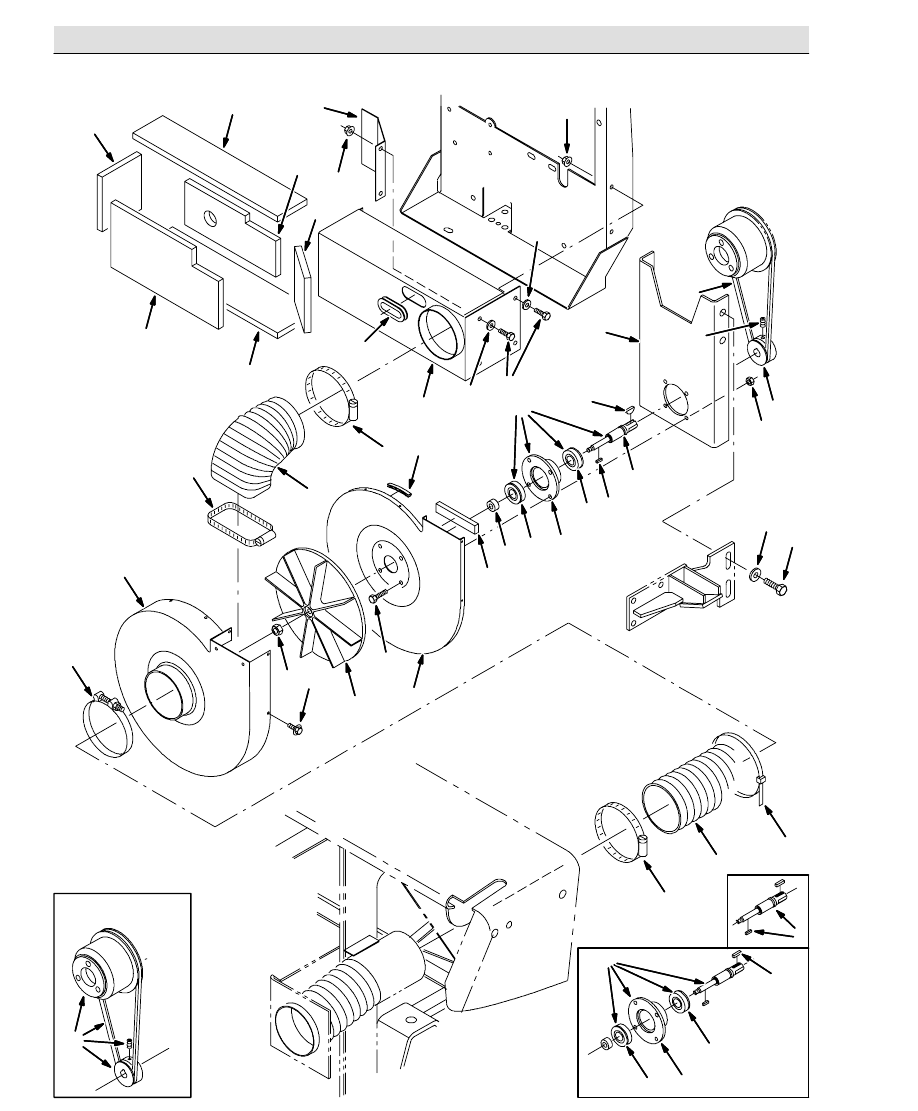

Fig. 26 -- Vacuum Fan Group

1

31

32

33

34

6

7

8

9

10

11

35

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

18

30

34

18

25

5

2

12

4

4

3

37

38

39

40

41

42

43

44

39

38

36

STANDARD PARTS

2--55

350071 -- D, LIQ, NA

Fig. 26 -- Vacuum Fan Group

Ref. Part No.

Serial Number

Description

Qty.

1

361272

(000000--

) Plate, Vac Fan W/Label

1

o

2

387388

(000000--002885 ) Kit, Repair, Shaft Assy

1

Y

3

41561

(000000--002885 ) Flange, Bearing

1

Y

4

32525

(000000--002885 ) Bearing--Ball,0.67B 1.57D 0.47W

2

5

387389

(000000--002885 ) Kit, Repair, Shaft W/ Key

1

6

00954

(000000--

) Key Square 0.12 0.12 00 1.0 Lg

1

7

10362

(000000--

) Spacer

1

8

74454

(000000--

) Impeller, 9.00 Dia X 1.40w x0.376B

1

9

87299

(000000--

) Nut--Hx Flexloc .31--24 Thin Pltd

1

10 59118--6

(000000--

) Molding, Trim 16Ga & thinnr 2.2

1

11 87624

(000000--

) Fan Wldt, Housing

1

12 00911

(000000--002885 ) Key Square 0.18 0.18 00.75 Lg

1

13 9001608

(000000--004341 ) Drive Kit, Vacfan, Ci [6400 Dsl]

1

14 360181

(004342--

) Sheave, 01grv, 02.6pd 0.63b [3v]

1

15 39338

(004342--

) Screw, Set, .31--18 X 0.50, Soc

1

16 387153

(004342--

) Belt, V, 35.5l [3v, 3vx]

1

17 40870--8

(000000--

) Hose&2Cuff Assy,Vinyl4.0Idx 50

1

18 23498

(000000--

) Clamp--Wormdrive, 2.63-- 4.50D

3

19 02912

(000000--

) Clamp,Hose--4.0Dia.,Over Center

1

20 32815

(000000--

) Tie,Cable 8.00D Max 28.25Lg

3

o

21 361296

(000000--

) Muffler Assy, Vac Fan Wldt Kub

1

Y

22 361204

(000000--

) Insulation, Soundfoam

1

Y

23 361205

(000000--

) Insulation, Soundfoam

1

Y

24 361206

(000000--

) Insulation, Soundfoam

1

Y

25 361207

(000000--

) Insulation, Soundfoam

2

Y

26 361208

(000000--

) Insulation, Soundfoam

1

27 361203

(000000--

) Angle, Baffle

1

28 361153

(000000--

) Hose, Flexflyte, Formed

1

29 54345

(000000--

) Grommet, Rbr1.62Id,For .13Matl

1

30 361327

(000000--

) Seal, Vac Fan Outlet

1

o

31 387387

(002886--

) Shaft Assy, Brg

1

Y

32 41561

(002886--

) Bushing Assy, Flng, 4 Hole, 1.57B, Stl

1

Y

33 387376

(002886--

) Shaft, Impeller

1

Y

34 32525

(002886--

) Bearing, Ball, 0.67B 1.57D 0.47W

2

35 00500--10

(002886--

) Key, Woodruff, 0.19 0.75, [Asa#0606]

1

36 360736

(000000--

) Channel, Mtg, Fan

1

37 06942

(000000--

) Screw, Hex, M6 X 1.0 X 16, 8.8

5

38 19066

(000000--

) Washer, Flat, #10

5

39 07790

(000000--

) Nut, Hex, Flng, M6 X 1.0

5

40 06943

(000000--

) Screw, Hex, M6 X 1.0 X 20, 8.8

4

41 08708

(000000--

) Nut, Hex, Lock, M6 X 1.0, Nl

4

42 03192

(000000--

) Screw, Hex, M10 X 1.5 X 30, 8.8

4

43 32492

(000000--

) Washer, Flat, 0.38 Std

4

44 87838

(000000--

) Screw, Hex, #06--20 X 0.50, Fmg, [Ab]

9
