6400 Diesel. Manual - part 13

STANDARD PARTS

2--44

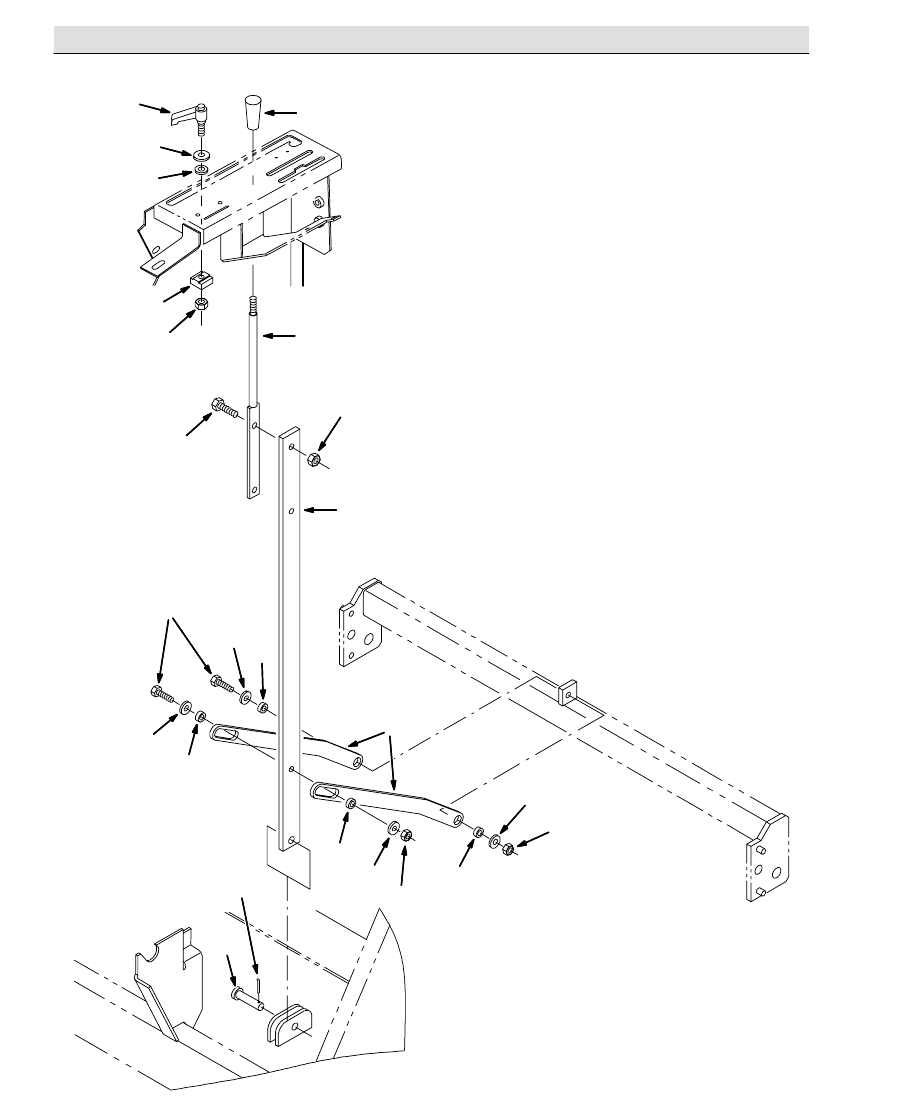

Fig. 21 -- Brush Lift Group, Main

1

2

3

4

5

6

7

8

7

7

7

9

10

11

12

13

14

10

10

10

10

11

11

15

STANDARD PARTS

2--45

350045 -- ALL

Fig. 21 -- Brush Lift Group, Main

Ref. Part No.

Serial Number

Description

Qty.

1

360144

(000000--

) Lever, Brush Lift

1

2

361135

(000000--

) Lever Wldt, Brush Lift

1

3

54995

(000000--

) Knob,Tapered

1

4

360774

(000000--

) Block, Adjusting

1

5

375020

(000000--

) Lever, Adjustable, Plastic

1

6

360637

(000000--

) Link, Main Brush Lift

2

7

360460

(000000--

) Spacer

4

8

51529

(000000--

) Pin,Clevis,0.50 Dia.X 1.25 Lg

1

9

52296

(000000--

) Washer, .405B .81D .06 Nylon

1

10 32491

(000000--

) Washer, Flat, 0.31, Std

5

11 08709

(000000--

) Nut, Hex, Lock, M8 X 1.25, Nl

3

12 39277

(000000--

) Screw, Hex, M8 X 1.25 X 25, 8.8

2

13 07791

(000000--

) Nut, Hex, Flng, M8 X 1.25

2

14 06956

(000000--

) Screw, Hex, M8 X 1.25 X 45, 8.8

2

15 08175

(000000--

) Pin, Cotter, .125 X 1.25

1

STANDARD PARTS

2--46

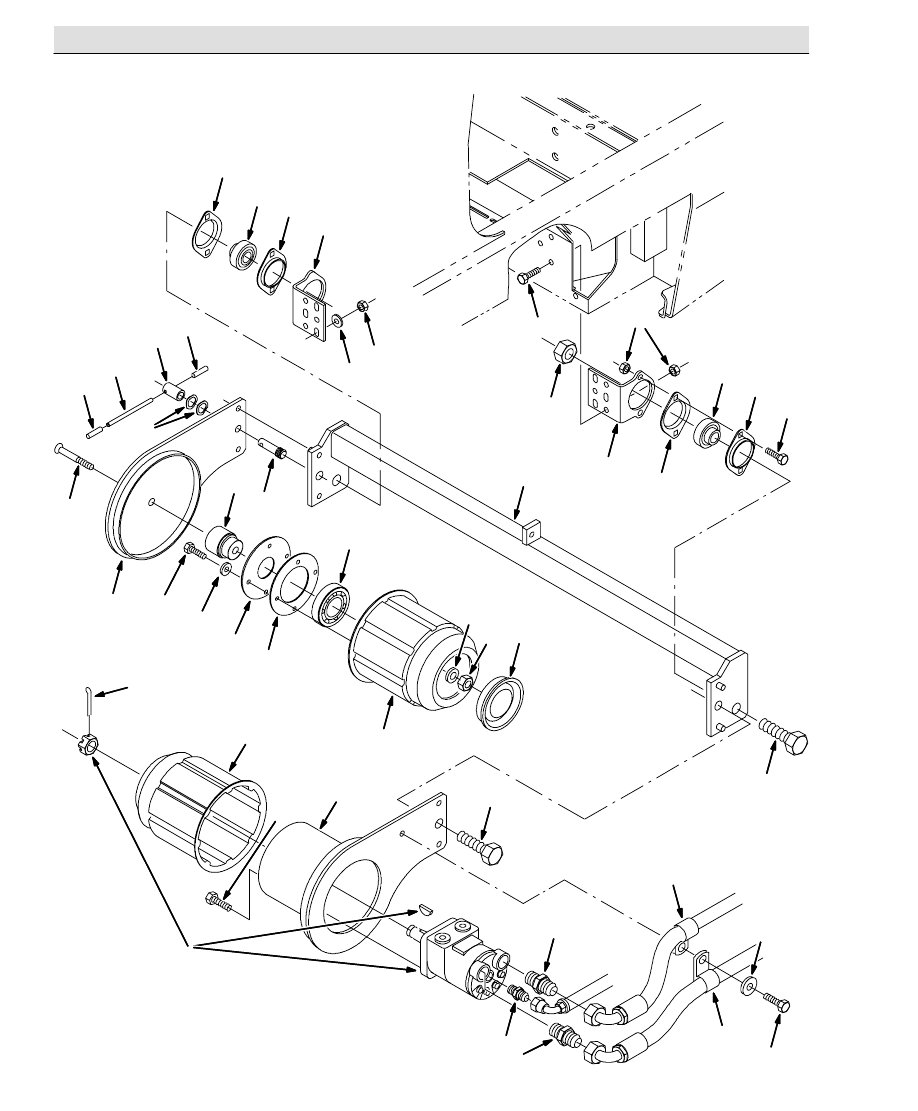

Fig. 22 -- Brush Drive Group, Main

2

3

4

5

6

7

8

9

10

1

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

26

3

2

3

3

4

20

27

5

29

30

31

32

33

34

35

36

37

31

STANDARD PARTS

2--47

350043 -- IC

Fig. 22 -- Brush Drive Group, Main

Ref. Part No.

Serial Number

Description

Qty.

1

360120

(000000--

) Tube Wldt, Torque

1

2

25887

(000000--

) Bearing, .750 Bore

2

3

35973

(000000--

) Flange, Bearing

4

4

360132

(000000--

) Bracket, Mtg, Bearing

2

5

09740

(000000--

) Scr Hexssm 8X1.25

10

6

360107

(000000--

) Arm Wldt, Rh

1

7

55779

(000000--

) Plug Wldt, Idler

1

8

24899

(000000--

) Bearing--Ball,1.38B 2.83D 0.67W

1

9

30252

(000000--

) Strip Retainer Bearing

1

10 30253

(000000--

) Plate Seal

1

11 12277

(000000--

) Scr--Hexssm 6X1.0 20 Nylonloc

4

12 30251

(000000--

) Shaft Idler

1

13 361555

(000000--

) Scr, Flt M12X 1.75 80

1

14 51564

(000000--

) Washer, .531B 1.75D .12Cr.Znc

1

15 30255

(000000--

) Plug Tube

1

16 360110

(000000--

) Stud, Special, M16X2.0

1

17 52508

(000000--

) Washer--Wavy Spring

2

18 360109

(000000--

) Sleeve

1

19 11631

(000000--

) Pin,Roll,.25Odx3.50L,.250/.256

1

20 360492

(000000--

) Cap

2

21 87631

(000000--

) Plug Weld, Brush Drive, Sweep

1

22 39395

(000000--

) Scr--Hex .75--10X2.50 Full Thd

2

23 360349

(000000--

) Arm Wldt, Brush, Lh

1

24 361021

(000000--

) Motor, Hyd Gear (See Breakdowns)

1

25 55586

(000000--

) Ftg--Hyd Str Jm04/Om04

1

26 52402

(000000--

) Ftg--Hyd Str Jm06/Om08

2

27 67767

(000000--

) Clamp--Cable,.69Dia. 62Wth

2

28 12459

(000000--

) Scr--Hxfmgm 6X1.0 20 Pltd

1

29 01684

(000000--

) Washer, Flat, 0.25 Ss

4

30 08711

(000000--

) Nut, Hex, Lock, M12 X 1.75,Nl

1

31 08709

(000000--

) Nut, Hex, Lock, M8 X 1.25, Nl

10

32 32491

(000000--

) Washer, Flat, 0.31, Std

3

33 32987

(000000--

) Nut, Hex, Lock, .75--10, Nl

2

34 06977

(000000--

) Screw, Hex, M16 X 2.0 X 20, 8.8

1

35 01762

(000000--

) Screw, Hex, .38--16 X 0.75, Nl

4

36 32490

(000000--

) Washer, Flat, 0.25 Std

1

37 08175

(000000--

) Pin, Cotter, .125 X 1.25

1
