6400 Diesel. Manual - part 12

STANDARD PARTS

2--40

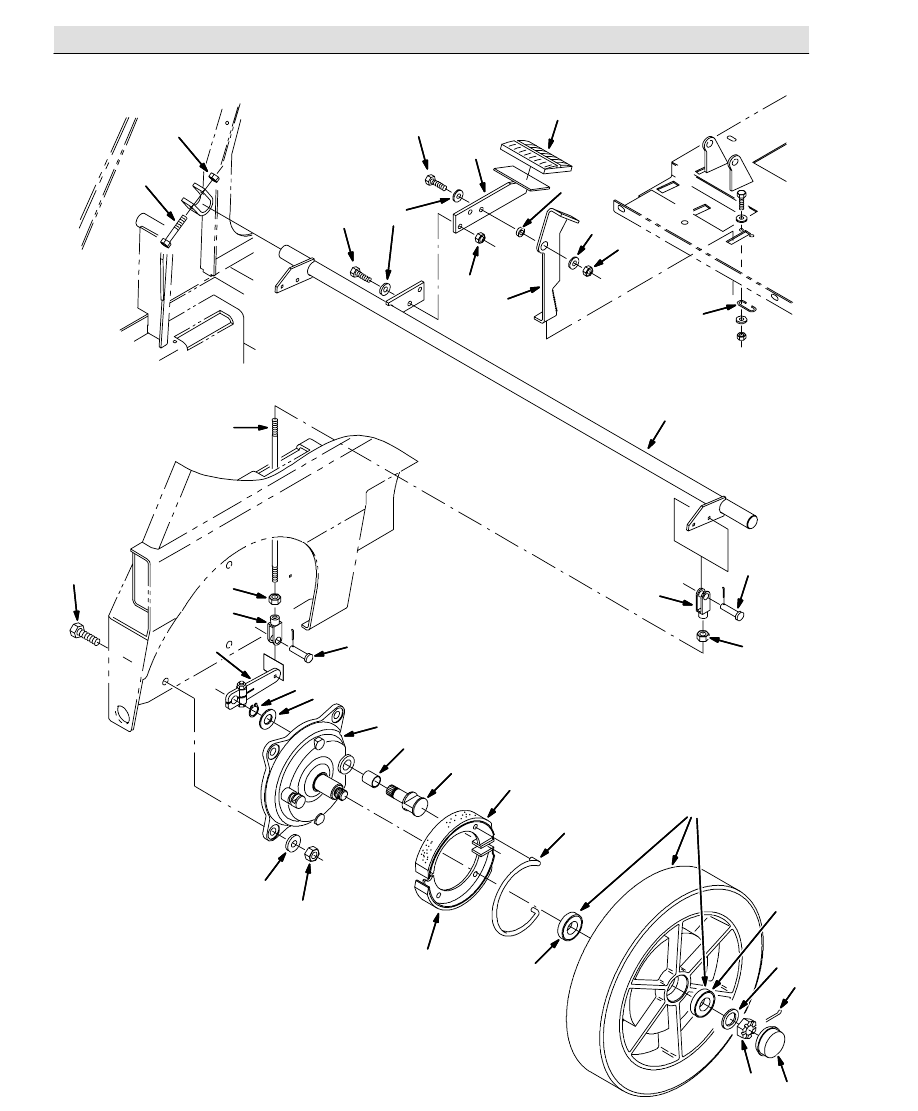

Fig. 19 -- Wheel and Brake Group, Front

1

2

4

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

18

20

19

2

5

12

3

31

32

30

25

26

27

28

27

28

29

29

STANDARD PARTS

2--41

350067 -- ALL

Fig. 19 -- Wheel and Brake Group, Front

Ref. Part No.

Serial Number

Description

Qty.

o

1

360071

(000000--

) Wheel Assy

2

Y

2

360074

(000000--

) Bearing--Ball,1.18B 2.44D 0.63W

2

3

08182

(000000--

) Pin, Cotter, .125 X 1.00

2

4

86659

(000000--

) Nut--Hxslot .75--16 Pltd

2

5

49145

(000000--

) Washer, .765B 1.5Od .06Ss18--8

2

6

54390

(000000--

) Cap, Hub

2

o

360023

(000000--

) Brake Assy

2

Y

7

360270

(000000--

) Backing Plate Kn

1

Y

8

360271

(000000--

) Bushing,B20 D22 L24

1

Y

9

360272

(000000--

) Cam,Nickel Plated Kn

1

Y

10 360273

(000000--

) Washer--Flt 21 X37 X3 M20

1

Y

11 360274

(000000--

) Ring, Retain,Ex,A20X1.2 D471

1

Y

12 360275

(000000--

) Shoe, Brake

2

Y

13 360276

(000000--

) Spring, Return, Brake

1

14 360802

(000000--

) Lever, Brake

2

15 360054

(000000--

) Lever Wldt, Brake

1

16 360633

(000000--

) Plate Wldt, Brake Lever

1

17 51109

(000000--

) Pad

1

18 14595--1

(000000--

) Clevis,Adjust.0.25--28Th.Cad.

4

19 14605

(000000--

) Pin,Clevis,0.25 Dia.X 0.75 Lg

4

20 32899

(000000--

) Nut--Hx Jam .25--28 Pltd

4

21 360935

(000000--

) Rod

2

22 360345

(000000--

) Lever, Brake Stop

1

23 360352

(000000--

) Spacer

1

24 97031

(000000--

) Spring, Parking Brake

1

25 06949

(000000--

) Screw, Hex, M6 X 1.00 X 50, 8.8

2

26 08708

(000000--

) Nut, Hex, Lock, M6 X 1.00, Nl

2

27 39277

(000000--

) Screw, Hex, M8 X 1.25 X 25, 8.8

3

28 32491

(000000--

) Washer, Flat, 0.31, Std

4

29 08709

(000000--

) Nut, Hex, Lock, M8 X 1.25, Nl

3

30 06968

(000000--

) Screw, Hex, M12 X 1.75 X 35, 8.8

8

31 08711

(000000--

) Nut, Hex, Lock, M12 X 1.75, Nl

8

32 32486

(000000--

) Washer Flat,0.50,Sae

8

STANDARD PARTS

2--42

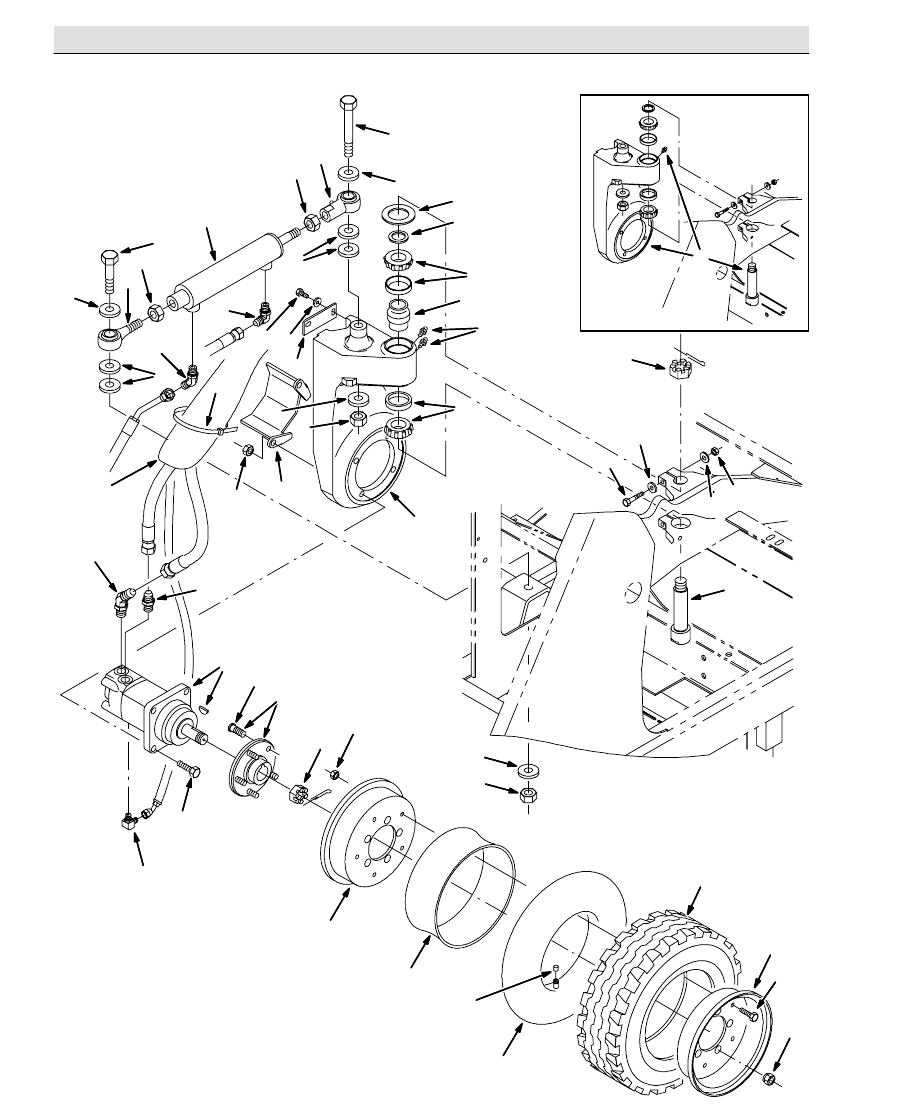

Fig. 20 -- Wheel Group, Rear Drive

1

2

3

4

5

6

29

8

9

10

11

12

13

14

15

18

19

21

28

43

44

22

23

24

25

1

26

15

9

20

27

31

30

7

32

33

34
35

36

37

38 39

40

41

42

17

16

41

34

34

34

34

32

34

35

STANDARD PARTS

2--43

350047 -- IC, NA

Fig. 20 -- Wheel Group, Rear Drive

Ref. Part No.

Serial Number

Description

Qty.

1

49225

(000000--

) Bearing, Cup&Cone Assy

1

2

47719

(000000--

) Washer,1.255B 1.75D .12Hrs

1

3

364861

(001677--

) Pin, Pivot

1

4

14242

(000000--

) Nut--Hxslot 1.00--20 Pltd

1

5

24339

(000000--

) Nut Wheel .50--20 60 Angle

5

6

58842

(000000--

) Plate -- Hose Support

1

7

364949

(000000--001676 ) Replacement Kit, Rear Drive Housing F/360070

1

8

47801

(000000--

) Ftg, Grease.25--28Th Strt .63L

2

9

361025

(000000--

) Motor, Hyd Gear (See Breakdowns)

1

10 46480

(000000--

) Ftg--Hyd Str Jm10/Om10

1

11 77097

(000000--

) Ftg--Hyd E90 Jm04/Om04

1

12 44936

(000000--

) Ftg--Hyd E45 Jm10/Om10

1

o

13 82239

(000000--

) Hub & Stud Assy

1

Y

14 32126

(000000--

) Stud, Wheel .50--20 X 1.50

5

o

360769

(000000--

) Tire/wheel Assy, 16x6--8 10pr

1

Y

15 366104

(000000--

) Rim Assy, 4.25”Bead X.188 Stl

1

Y

16 08714

(000000--

) Nut, Hex, Lock, M10 X 1.5, Nl, Ss

5

Y

17 39283

(000000--

) Screw, Hex, M10 X 1.5 X 25, 8.8

5

Y

o

366094

(000000--

) Tire, Tube & Flap Assy

1

YY

18 361081

(000000--

) Tire

1

YY

19 361077

(000000--

) Tube, Tire--Inner 16X6--8

1

YY

20 366092

(000000--

) Flap, Tire 2F 500

1

Y

21 45786

(000000--

) Cap, Valve Stem

1

22 64887

(000000--

) Rod--End, .75--16rh Fem 0.75b

1

23 64886

(000000--

) Rod--End .75--16 .75 Dia

1

24 34329

(000000--

) Sleeve--Nyln #28 20.0L

1

25 49266

(000000--

) Tie, Cable 1.75D Max 7.50Lg

1

26 360152

(000000--

) Screw--Hex .75--10X5.00

1

27 72155

(000000--

) Bracket, Drive Motor

1

o

28 53601

(000000--004667 ) Cylinder--Hyd2.0X8.0Da1500Psi

1

Y

04483

(000000--004667 ) Seal Kit, Cyl, Hyd

1

28 1028492

(004668--

) Cylinder, Hyd, 2.0b,15.0l,08.00strk,1500

1

29 364863

(001677--

) Housing, Support, Drive

1

30 364826

(001677--

) Seal, Grease Cavity

1

31 364827

(001677--

) Washer, Felt

1

32 43958

(000000--

) Nut, Hex, Std, .75--16

2

33 58056

(000000--

) Screw, Hex, .75--10 X 3.00, 5

1

34 39350

(000000--

) Washer, Flat, 0.75 Sae

8

35 32987

(000000--

) Nut, Hex, Lock, .75--10, Nl

2

36 06972

(000000--

) Screw, Hex, M12 X 1.75 X 60, 8.8

4

37 08711

(000000--

) Nut, Hex, Lock, M12 X 1.75,Nl

4

38 09011

(000000--

) Screw, Hex, M8 X 1.25 X 30, Ss

2

39 32491

(000000--

) Washer, Flat, 0.31, Std

2

40 06964

(000000--

) Screw, Hex, M10 X 1.5 X 70, 8.8

2

41 32485

(000000--

) Washer, Flat, 0.38 Sae

4

42 41430

(000000--

) Nut, Hex, Lock, M10 X 1.5, Nl

2

43 56820

(000000--

) Ftg--Hyd E90 Jm06/Om06

1

44 47522

(000000--

) Ftg--Hyd E45 Jm06/Om06

1
