STANDARD PARTS

2--36

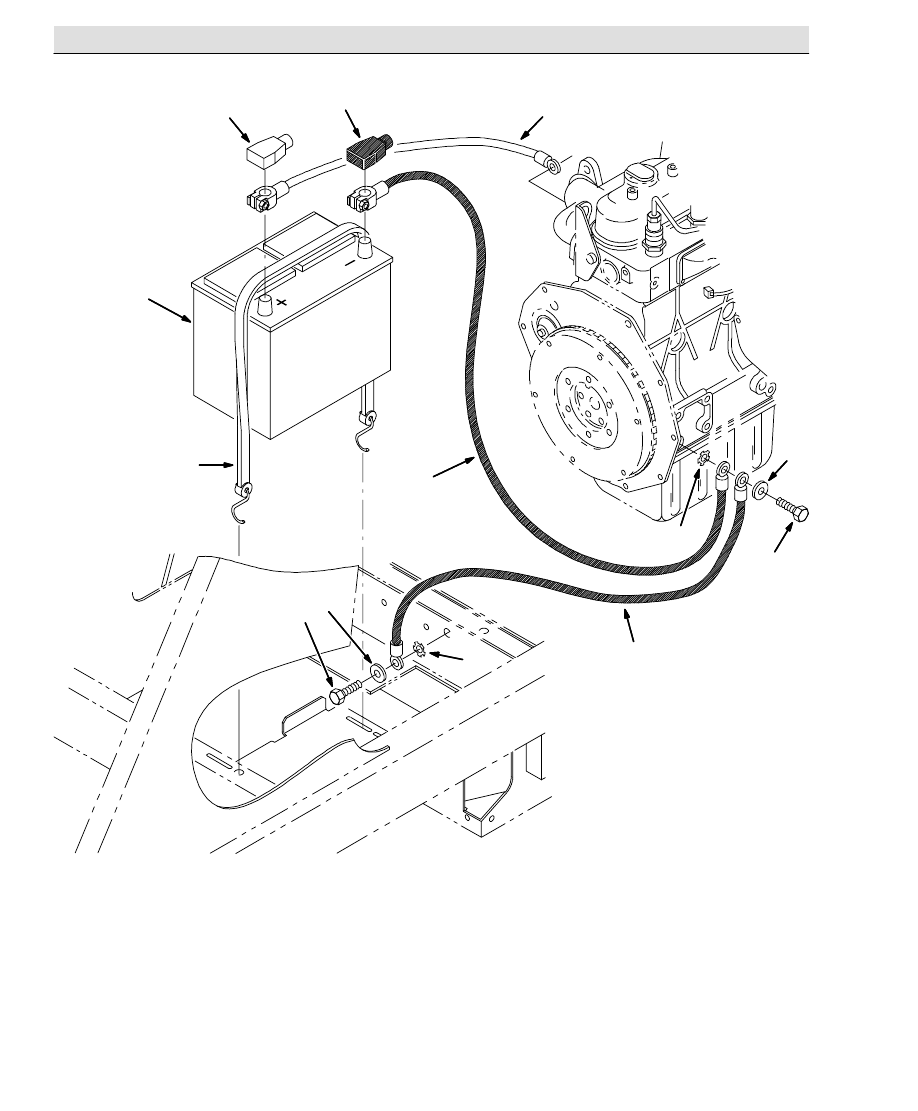

Fig. 17 -- Engine Battery Group, Diesel

1

2

3

4

5

6

7

8

8

10

11

11

9

STANDARD PARTS

2--37

350117 -- D

Fig. 17 -- Engine Battery Group, Diesel

Ref. Part No.

Serial Number

Description

Qty.

1

10143

(000000--

) Battery, 12V, Cc Amps:600 Wet

1

2

33671

(000000--

) Strap,Rubber Tie--Down

1

3

68872

(000000--

) Boot,Batt.Term.1--2Ga. Black

1

4

68873

(000000--

) Boot,Batt.Term. 1--2Ga. Red

1

5

360819

(000000--

) Cable, Battery, Negative

1

6

31258

(000000--

) Cable, Battery Pos 4Ga. 38L

1

7

29832--5

(000000--

) Wire Assy,Cable--11.0, 4 Ga,Blk

1

8

41142

(000000--

) Washer--Loc Int--Ext .38 Pltd

2

9

58286

(000000--

) Screw, Hex, M10 X 1.25 X 20, 8.8

1

10 06961

(000000--

) Screw, Hex, M10 X 1.50 X 20, 8.8

1

11 32485

(000000--

) Washer, Flat, 0.38, Sae

2

STANDARD PARTS

2--38

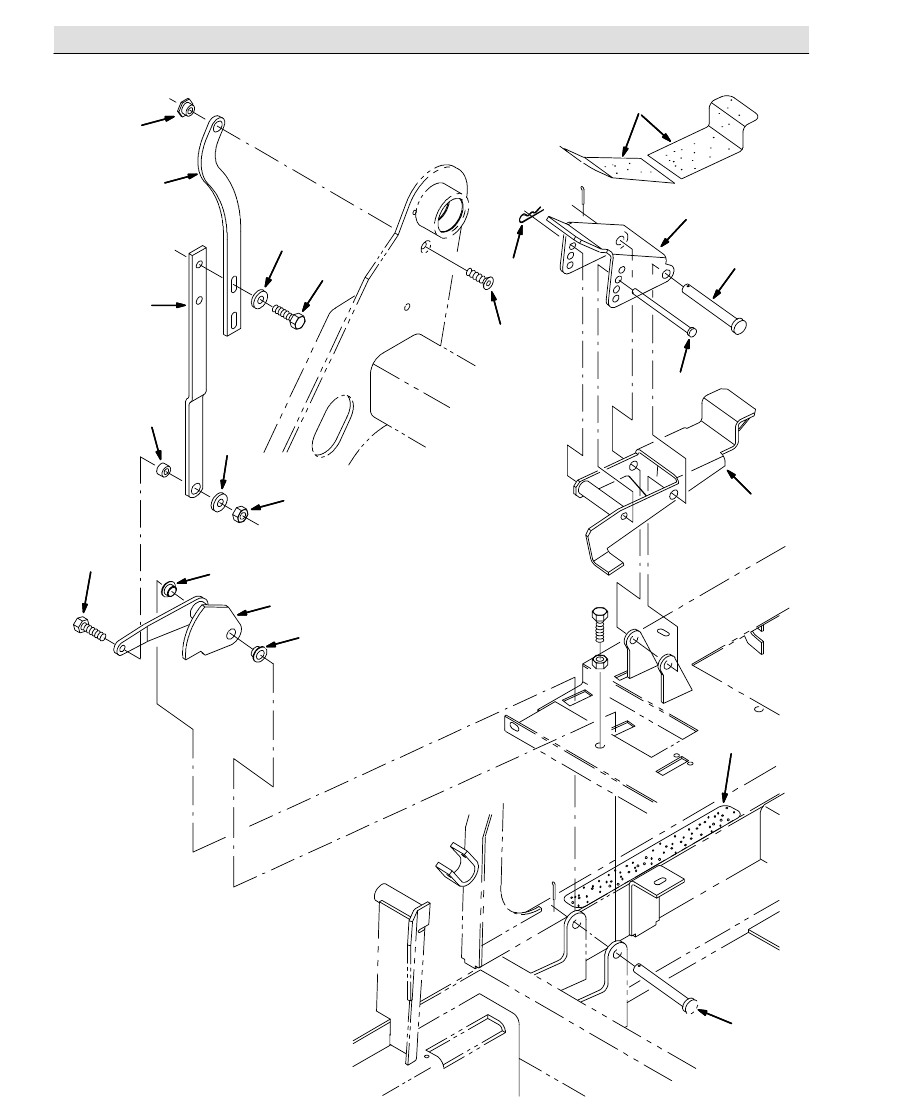

Fig. 18 -- Directional Pedal Group

1

2

3

4

5

6

7

8

9

10

11

12

13

14

9

3

16

18

16

17

15

STANDARD PARTS

2--39

350065 -- IC

Fig. 18 -- Directional Pedal Group

Ref. Part No.

Serial Number

Description

Qty.

1

360344

(000000--

) Pedal Wldt, Lower

1

2

75305

(000000--

) Pedal, Upper

1

3

222196

(000000--

) Pin, Roller

2

4

59672

(000000--

) Pin, Clevis .31 Dia X 4.50 Lg

1

5

44906

(000000--

) Pin, Hair Cotter 13D 3 Wire

1

6

75430

(000000--

) Pad, Tread

1

7

86798

(000000--

) Pad, Tread

1

8

360459

(000000--

) Cam Wldt, Speed Limit

1

9

360917

(000000--

) Bearing--Flange, .500Bore .38L

2

10 360460

(000000--

) Spacer

1

11 360840

(000000--

) Spacer, Pivot

1

12 360884

(000000--

) Link, Speed Limit

1

13 360854

(000000--

) Link, Speed Limit

1

14 360821

(000000--

) Scr Flt M 8X1.25 16

1

15 76570

(000000--

) Screw, Hex, M8 X 1.25 X 30, 8.8

1

16 32491

(000000--

) Washer, Flat, 0.31, Std

3

17 08709

(000000--

) Nut, Hex, Lock, M8 X 1.25, Nl

1

18 16931

(000000--

) Screw, Hex, M8 X 1.25 X 20, 8.8

2
