STANDARD PARTS

2--28

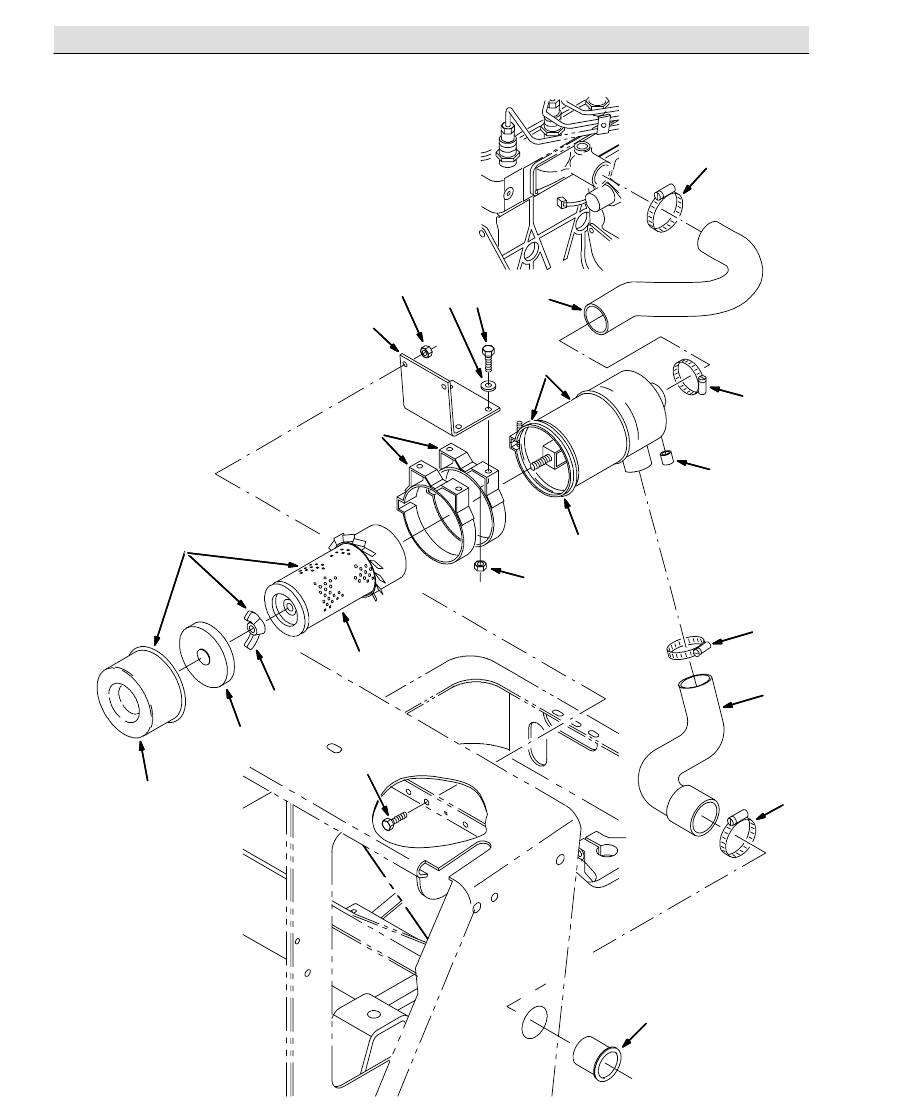

Fig. 13 -- Engine Air Cleaner Group, Diesel

1

2

3

4

5

6

7

8

9

10

11

6

12

6

6

8

13

16

14

15

16

14

STANDARD PARTS

2--29

350105 -- D

Fig. 13 -- Engine Air Cleaner Group, Diesel

Ref. Part No.

Serial Number

Description

Qty.

1

360627

(000000--

) Angle, Mtg, Air Cleaner

1

2

60745

(000000--

) Ftg Cap Npt 02Pf

1

3

360708

(000000--

) Band, Mtg, Air Cleaner

2

4

58346

(000000--

) Tube -- Carb. Air Intake

1

5

360833

(000000--

) Hose, Air Intake

1

6

22297

(000000--

) Clamp--Wormdrive, 1.56-- 2.50D L

4

7

360364

(000000--

) Hose, Intake, Die

1

o

8

360707

(000000--

) Air Cleaner Assy

1

Y

9

361201

(000000--

) Element, Air Filter

1

Y

10 361323

(000000--

) Nut Assy Dn

1

Y

11 361325

(000000--

) Cup Assy Dn

1

Y

12 361324

(000000--

) Clamp Assy Dn

1

13 388426

(000000--

) Baffle

1

14 16931

(000000--

) Screw, Hex, M8 X 1.25 X 20, 8.8

6

15 32490

(000000--

) Washer, Flat, 0.25, Std

4

16 07791

(000000--

) Nut, Hex, Flng, M8 X 1.25

6

STANDARD PARTS

2--30

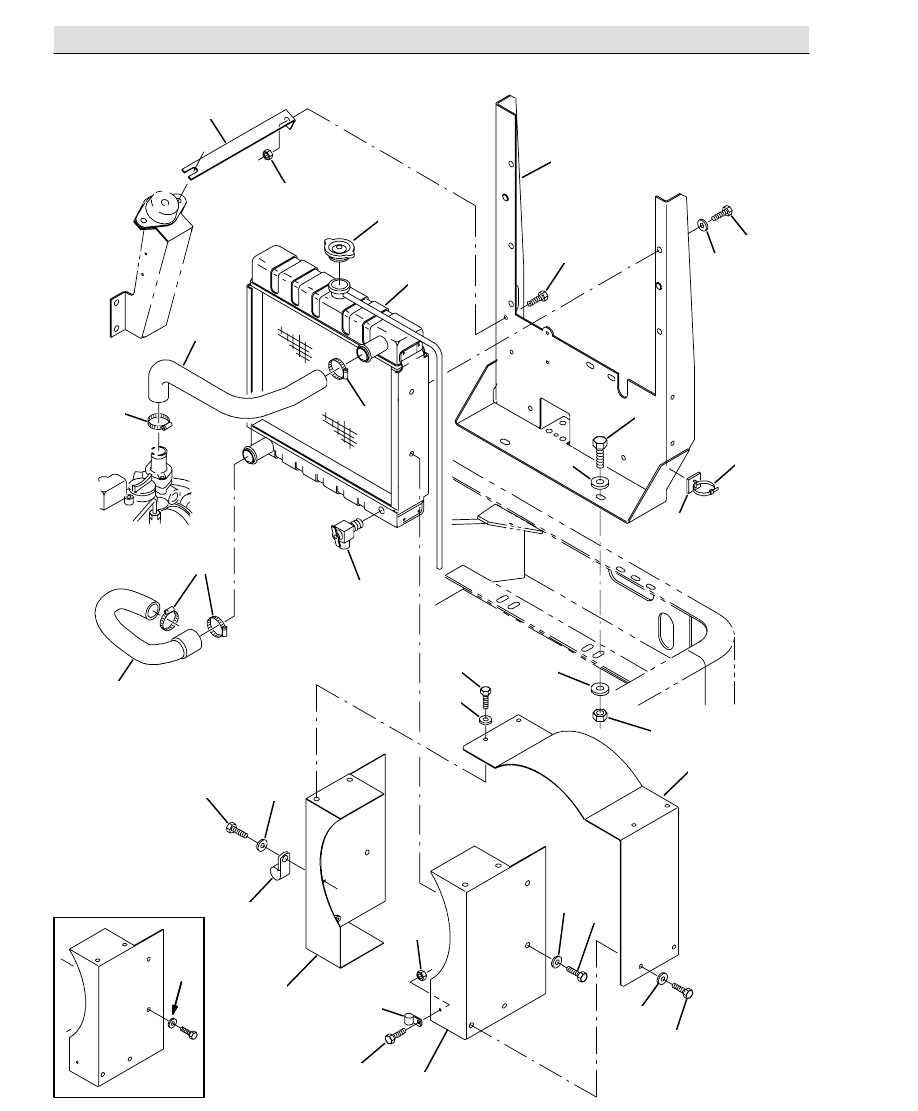

Fig. 14 -- Engine Radiator Group, Diesel

27

1

2

3

4

5

6

7

8

9

10

11

11

11

12

13

14

15

16

26

16

26

18

19

17

18

19

20

21

20

22

23

23

24

25

21

STANDARD PARTS

2--31

350099 -- D, NA

Fig. 14 -- Engine Radiator Group, Diesel

Ref. Part No.

Serial Number

Description

Qty.

1

360620

(000000--

) Panel, Shroud

1

2

360621

(000000--

) Panel, Shroud

1

3

361273

(000000--

) Radiator Guard W/Label

1

4

360799

(000000--

) Angle, Radiator Mt

1

5

360787

(000000--

) Angle, Brace

1

6

55248

(000000--

) Cabletie Mount, Adhesive

2

7

49266

(000000--

) Tie, Cable 1.75D Max 7.50Lg

2

8

360341

(000000--004058 ) Radiator

1

8

1041869

(004059--

) Radiator, Alm

1

9

1045764

(000000--

) Cap, Radiator, 14psi [Stant]

1

10 51305

(000000--

) Drain Cock,.25Npt Wh#120 Angl

1

11 11399

(000000--

) Clamp--Wormdrive, 0.81-- 1.50D

4

12 360363

(000000--

) Hose, Radiator, Upper

1

13 360362

(000000--

) Hose, Radiator, Lower

1

14 67767

(000000--

) Clamp, Cable, Stl, 0.69d X 0.62w, 1hole

1

15 40678

(000000--

) Clamp,Cable .44D .62Wide

1

16 54394

(000000--004058 ) Screw, Hex, .31--18 X 0.50, 5

8

16 50388

(004059--

) Screw, Hex, M8 X 1.25 X 12, 8.8

8

17 32490

(000000--

) Washer, Flat, 0.25 Std

1

18 06942

(000000--

) Screw, Hex, M6 X 1.0 X 16, 8.8

6

19 19066

(000000--

) Washer, Flat, #10

6

20 16735

(000000--

) Screw, Hex, M8 X 1.25 X 16, 8.8

2

21 07791

(000000--

) Nut, Hex, Flng, M8 X 1.25

2

22 39283

(000000--

) Screw, Hex, M10 X 1.50 X 25, 8.8

2

23 32492

(000000--

) Washer, Flat, 0.38, Std

4

24 41430

(000000--

) Nut, Hex, Lock, M10 X 1.5, Nl

2

25 06943

(000000--

) Screw, Hex, M6 X 1.00 X 20, 8.8

1

26 39349

(004059--

) Washer, Flat, 0.31, Sae

8

27 32490

(000000--004058 ) Washer, Flat, 0.25 Std

8
