6400 Diesel. Manual - part 8

STANDARD PARTS

2--24

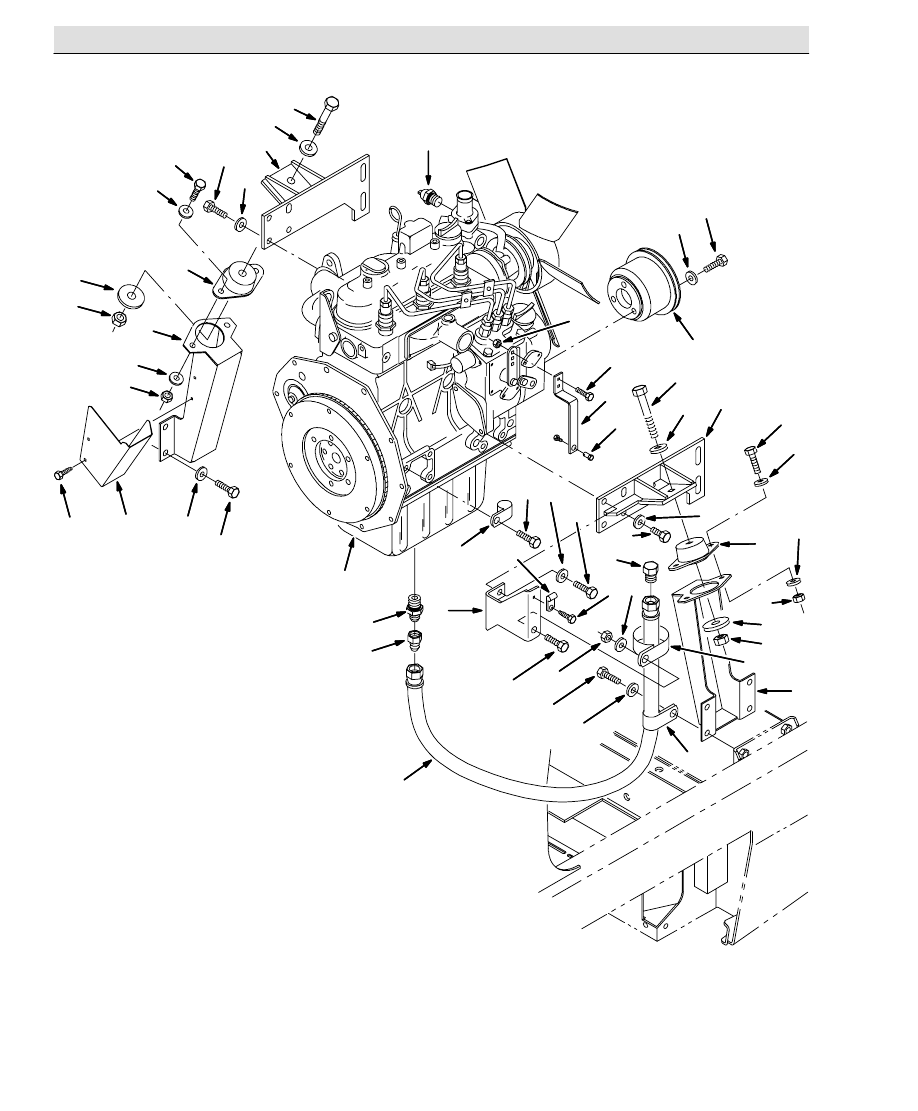

Fig. 11 -- Engine and Mount Group, Diesel

1

2

3

4

5

6

7

8

9

12

14

11

18

16

11

10

12

12

4

2
3

6

13

1

17

15

19

20

21

22

23

24

30

36

30

30

27

26

26

25

29

28

33

26

27

35

30

31

34

27

26

30

26

25

32

29

28

STANDARD PARTS

2--25

350097 -- D

Fig. 11 -- Engine and Mount Group, Diesel

Ref. Part No.

Serial Number

Description

Qty.

1

1017325

(000000--

) Bracket, Mtg, Eng, Front

2

2

51564

(000000--

) Washer, .531B 1.75D .12Cr Zn

2

3

32985

(000000--

) Nut, Hex, Lock, .50--13, Nl

2

4

360721

(000000--

) Isolator, Rear

2

5

361259

(000000--

) Shield, Oil Filter

1

6

74455

(000000--

) Scr--Hx Fmgm 6X1.0 12

3

7

360747

(000000--

) Plate Wldt, Rear Mt, Rh, Die

1

8

360748

(000000--

) Plate Wldt, Rear Mt, Lh, Die

1

9

360814

(000000--

) Bracket, Cable Mount

1

10 1043352

(000000--

) Clamp, Cable, Stl, 0.18d X 0.75w, 1hole

1

11 07299

(000000--

) Scr--Hex M10X1.25 25 8.8 Pltd

5

12 58286

(000000--

) Scr--Hex M10X1.25 20 8.8 Pltd

7

13 69234

(000000--

) Clamp--Cable, 1.00Dia. .62Wth

1

14 361282

(000000--005430 ) Engine, Diesel Kubota, (See Engine Breakdown)

1

14 1037973

(005431--

) Engine, Dsl, Kubota D1005 [2008],

(See Engine Breakdown)

1

15 9001608

(000000--004341 ) Drive Kit, Vacfan, Ci [6400 Dsl]

1

15 1021380

(004342--

) Sheave, Drive, Fan, Dsl, Mach

1

16 9005789

(000000--005539 ) Switch Kit, Replmt, Thermostat, Eng

1

16 1050757

(005540--

) Switch, Thermostat, Water

1

17 43242

(000000--

) Swivel

1

18 360813

(000000--

) Plate, Throttle Link

1

19 366054

(000000--

) Ftg--hyd Str Metric Omm22/jm12

1

20 78143

(000000--

) Ftg--hyd Str Jm08/jf12

1

21 366055

(000000--

) Hose--hyd Low Jf/jf

1

22 16376

(000000--

) Ftg--hyd Plg Jm08

1

23 49287

(000000--

) Clamp--Cable, 0.75d 0.88w Stl

1

24 53468

(000000--

) Clamp--Cable, 1.75d 1.0w Stl

1

25 39277

(000000--

) Screw, Hex, M8 X 1.25 X 25, 8.8

4

26 32491

(000000--

) Washer, Flat, 0.31 Std

9

27 08709

(000000--

) Nut, Hex, Lock, M8 X 1.25, Nl

5

28 27985

(000000--

) Screw, Hex, .50--13 X 2.50, 5

2

29 32486

(000000--

) Washer, Flat, 0.50 Sae

2

30 32492

(000000--

) Washer, Flat, 0.38 Std

14

31 16931

(000000--

) Screw, Hex, M8 X 1.25 X 20, 8.8

1

32 32485

(000000--

) Washer, Flat, 0.38 Sae

3

33 06942

(000000--

) Screw, Hex, M6 X 1.0 X 16, 8.8

2

34 07790

(000000--

) Nut, Hex, Flng, M6 X 1.0

2

35 39283

(000000--

) Screw, Hex, M10 X 1.5 X 25, 8.8

1

36 06961

(000000--

) Screw, Hex, M10 X 1.5 X 20, 8.8

5

STANDARD PARTS

2--26

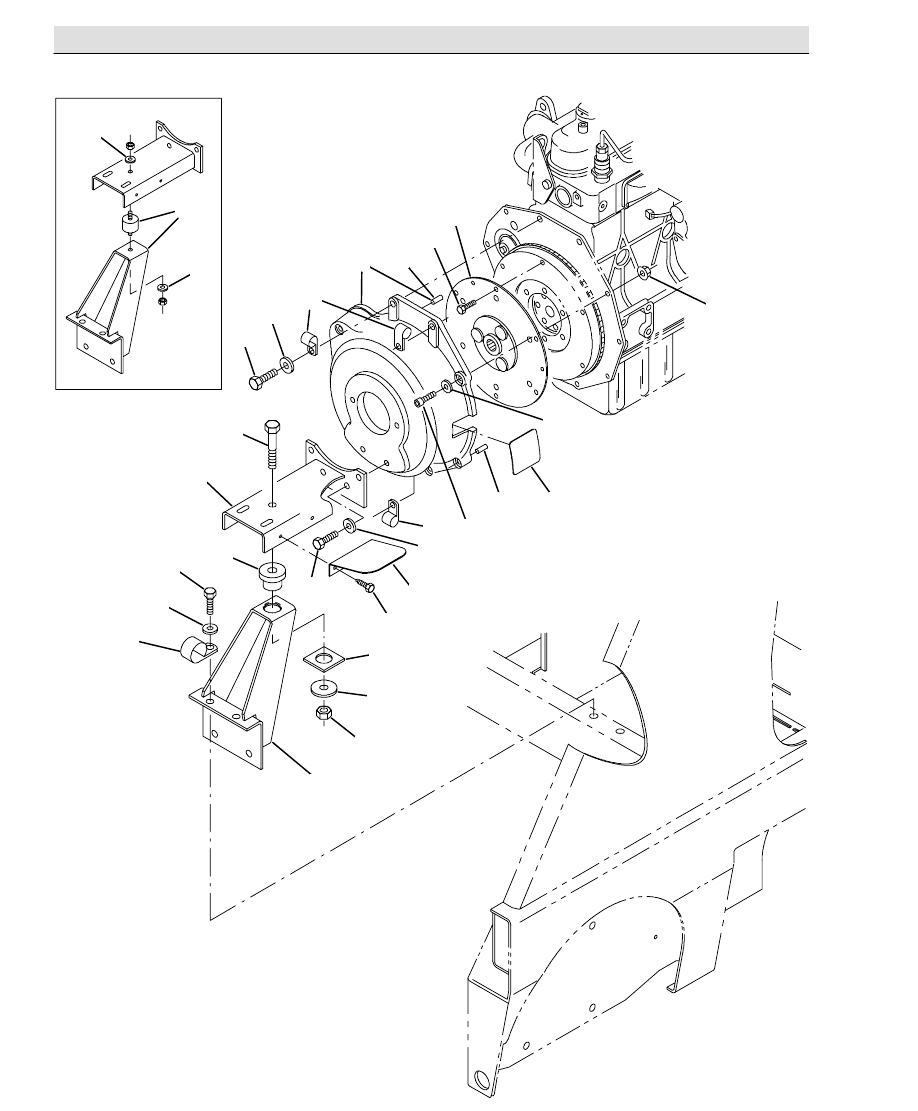

Fig. 12 -- Engine Flywheel Housing and Mount Group, Diesel

1

2

3

4

5

6

7

8

9

10

11

11

12

13

14

15

16

17

18

19

20

21

22

22

23

24

25

26

27

4

STANDARD PARTS

2--27

350093 -- D

Fig. 12 -- Engine Flywheel Housing and Mount Group, Diesel

Ref. Part No.

Serial Number

Description

Qty.

1

19252

(000000--

) Coupling Assy, Flywheel

1

2

33612

(000000--

) Scr Hex M10X1.25 35 8.8

2

o

3

360471

(000000--

) Housing, Flywheel, Die, Mach

1

Y

4

14296

(000000--

) Pin, Roll .31 X 0.75

2

5

360959

(000000--

) Seal, Flywheel

1

6

09278

(000000--

) Scr Soc M 8X1.25 30

3

7

360732

(000000--

) Channel Wldt

1

8

361260

(000000--

) Shield, Battery

1

9

74455

(000000--

) Scr--Hx Fmgm 6X1.0 12

2

10 40678--1

(000000--

) Clamp--Cable, .88Dia .56Wth

1

11 32984

(000000--001138 ) Washer--Loc Int .31 Pltd

2

12 366068

(000000--001138 ) Eng Mtg Kit, Rear Diesel

1

13 86328

(000000--

) Clamp, Cable 1.5 Dia

1

14 361980

(001139--

) Spacer, Isolator

1

15 361922

(001139--

) Angle Wldt, Front Mount, Die

1

16 51176

(001139--

) Dampner, Engine

1

17 51564

(001139--

) Washer, .531B 1.75D .12 Crzn

1

18 69234

(000000--

) Clamp, Cable 1.0 Dia

2

19 06971

(001139--

) Screw, Hex, M12 X 1.75 X 50, 8.8

1

20 08711

(000000--

) Nut, Hex, Lock, M12 X 1.75,Nl

1

21 06961

(000000--

) Screw, Hex, M10 X 1.5 X 20, 8.8

4

22 32492

(000000--

) Washer, Flat, 0.38 Std

6

23 39349

(000000--

) Washer, Flat, 0.31 Sae

3

24 21195

(000000--

) Screw, Hex, .38--16 X 0.75, 5

2

25 32485

(000000--

) Washer, Flat, 0.38 Sae

2

26 50388

(000000--

) Screw, Hex, M8 X 1.25 X 12, 8.8

6

27 07791

(000000--

) Nut, Hex, Flng, M8 X 1.25

1
