STANDARD PARTS

2--16

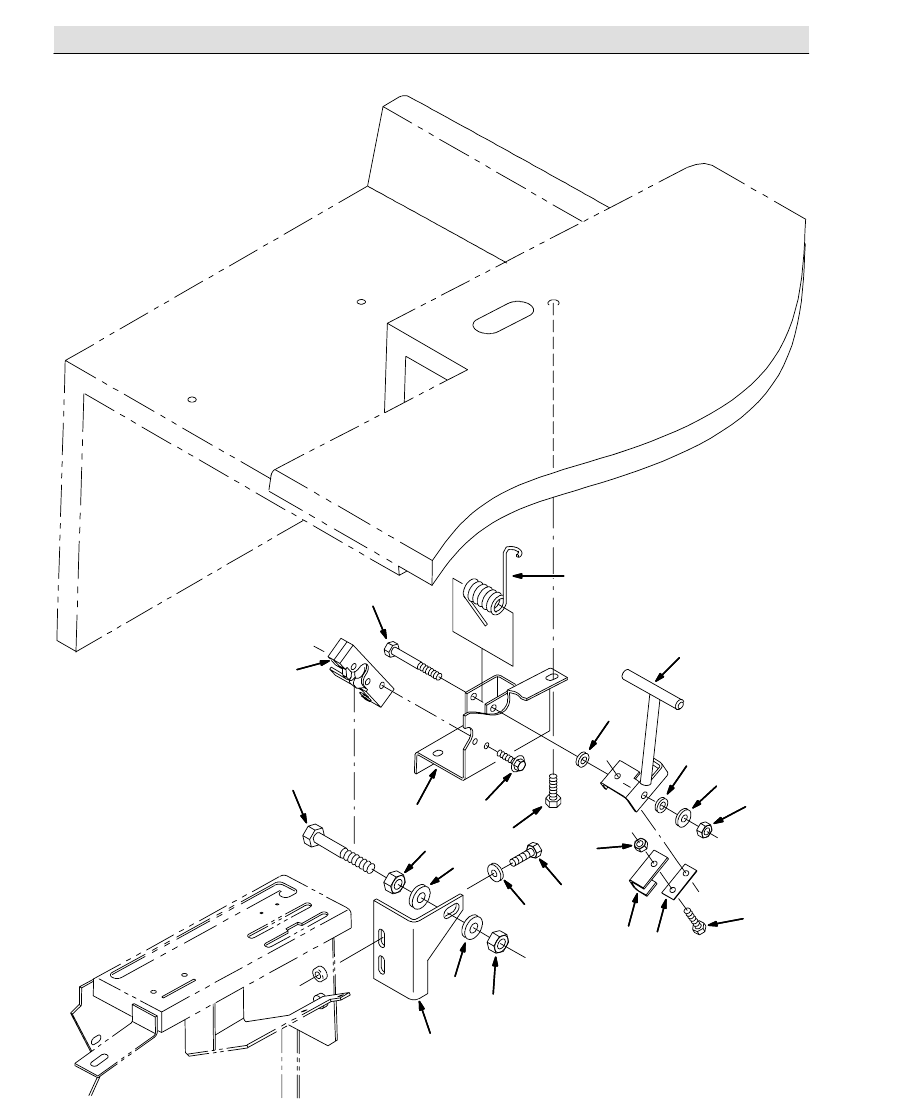

Fig. 7 -- Rear Cover Latch Group

1

2

3

4

5

6

7

8

9

10

6

11

12

13

14

15

16

17

17

12

19

19

18

STANDARD PARTS

2--17

350081 -- ALL

Fig. 7 -- Rear Cover Latch Group

Ref. Part No.

Serial Number

Description

Qty.

1

360083

(000000--

) Bracket Wldt, Latch

1

2

360831

(000000--

) Latch Wldt, Shroud

1

3

361164

(000000--

) Channel, Latch

1

4

361165

(000000--

) Spring, Latch

1

5

87581

(000000--

) Spring, Torsion

1

6

43454

(000000--

) Washer, .344B .69D .06Nylon

2

7

72439

(000000--

) Latch

1

8

16949

(000000--

) Scr--Hex .25--20X0.75 Sems Pltd

2

9

360873

(000000--

) Angle, Mtg, Latch Pin

1

10 15675

(000000--

) Scr Hexssm 8 X 1.25 16

4

11 76960

(000000--

) Screw, Hex, .31--18 X 2.25, G5

1

12 32491

(000000--

) Washer, Flat, 0.31, Std

3

13 32983

(000000--

) Nut, Hex, Lock, .31--18, Nl

1

14 08708

(000000--

) Nut, Hex, Lock, M6 X 1.00, Nl

2

15 87308

(000000--

) Screw, Hex, M6 X 1.00 X 12, 8.8

2

16 16931

(000000--

) Screw, Hex, M8 X 1.25 X 20, 8.8

2

17 32486

(000000--

) Washer Flat,0.50,Sae

2

18 27985

(000000--

) Screw, Hex, .50--13 X 2.50, G5

1

19 32523

(000000--

) Nut, Hex, Jam, .50--13

2

STANDARD PARTS

2--18

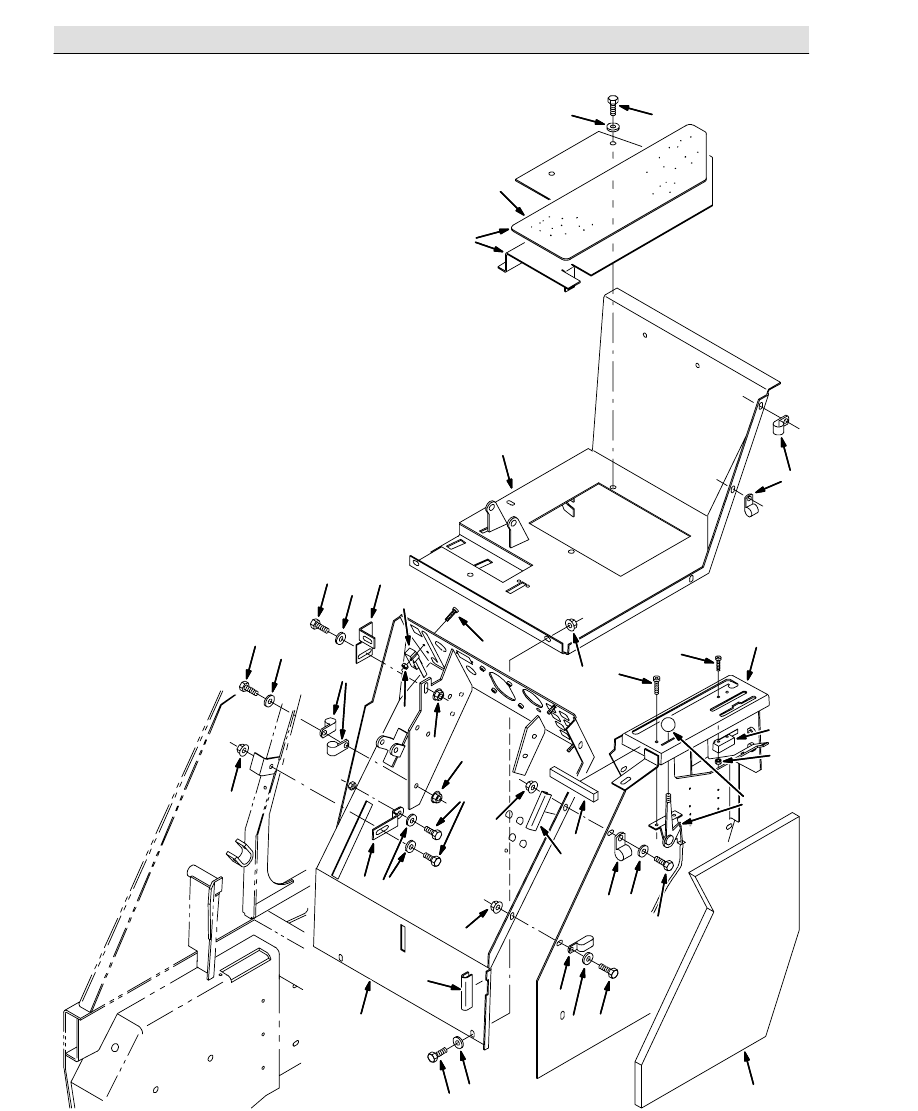

Fig. 8 -- Operator Station Group

2

3

4

5

6

7

8

9

10

1

11

12

13

14

15

16

17

18

19

20

21

22

23

22

21

21

20

21

18

22

13

20

10

21

20

22

20

21

21 20

14

22

22

STANDARD PARTS

2--19

350049 -- IC, NA

Fig. 8 -- Operator Station Group

Ref. Part No.

Serial Number

Description

Qty.

1

360096

(000000--

) Panel Wldt, Oper Station Instr

1

2

360742

(000000--

) Plate

1

3

360713

(000000--

) Panel Wldt, Oper Station Floor

1

4

361293

(000000--

) Panel Wldt, Oper, Ic W/Label

1

5

360928

(000000--

) Seal, Ure .50 X .75 X 5.0L

1

6

360712

(000000--

) Bracket, Angle

1

o

7

361300

(000000--

) Plate, Floor W/Tread

1

Y

8

360906

(000000--

) Tread, Floor, 20.6 6.5

1

9

360465

(000000--

) Cable, Throttle

1

10 1008142

(000000--

) Switch, Snap Actn, 250vdc 25a Spdt

2

11 01754

(000000--

) Nut, Hex, Std, M3 X 0.5, 8

4

12 02863

(000000--

) Scr--Pnfmg 10 X 0.75 Type Ab

2

13 67767

(000000--

) Clamp--Cable,.69Dia. 62Wth

4

14 13173

(000000--

) Molding, Trim 3/16--5/16 5.0

2

15 53468

(000000--

) Clamp, Cable, Stl, 1.75d X 1.00w, 1hole

1

16 69234

(000000--

) Clamp--Cable, 1.00Dia. .62Wth

1

17 361950

(000000--

) Insulation, Sound Foam, Side

1

18 33933

(000000--

) Screw, Pan, M3 X 0.5 X 25, Ss

4

19 140282

(000000--

) Nut Hex, Lock, M3 X 0.5, Nl

2

20 16931

(000000--

) Screw, Hex, M8 X 1.25 X 20, 8.8

11

21 32491

(000000--

) Washer, Flat, 0.31 Std

13

22 07791

(000000--

) Nut, Hex, Flng, M8 X 1.25

9

23 16735

(000000--

) Screw, Hex, M8 X 1.25 X 16, 8.8

2
