6400 Diesel. Manual - part 5

STANDARD PARTS

2--12

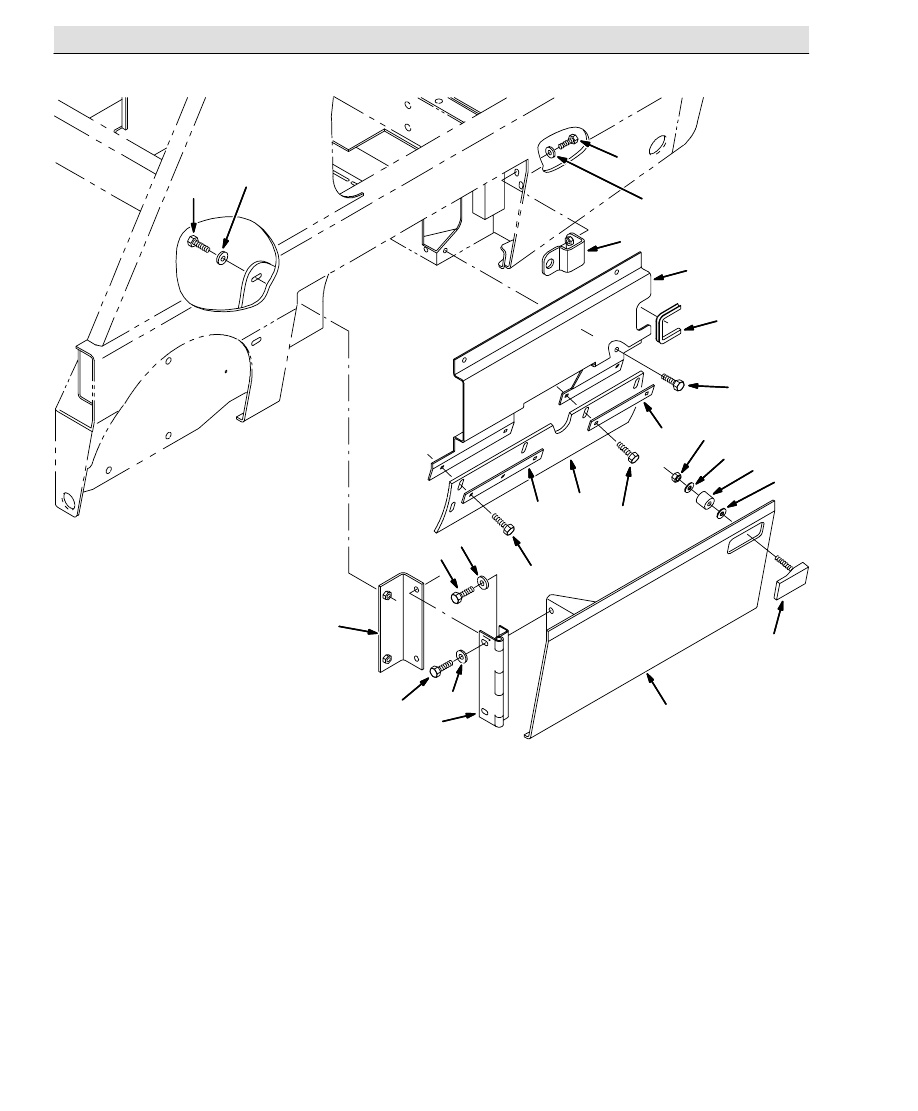

Fig. 5 -- Brush Door Group, Left Side

1

2

3

4

5

6

7

8

10

11

12

3

3

3

10

9

13

16

16

16

16

15

14

2

14

STANDARD PARTS

2--13

350039 -- IC

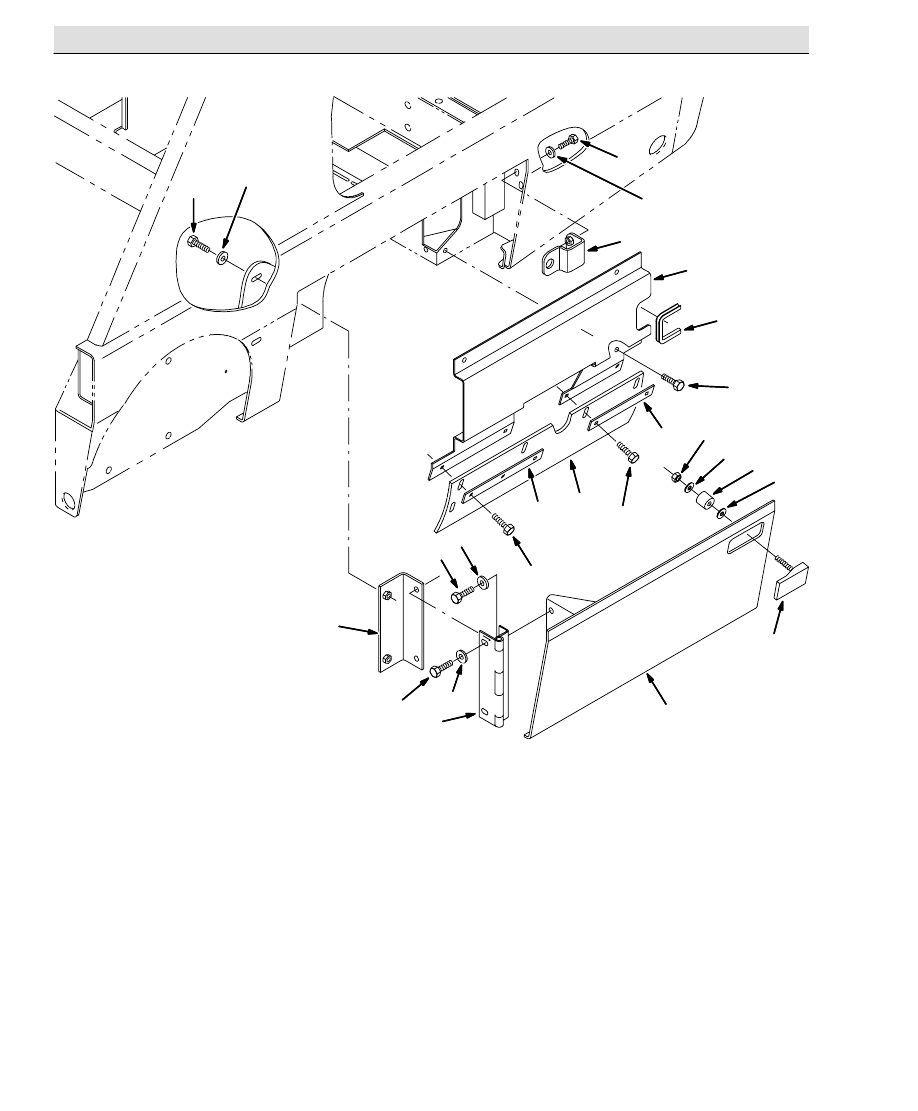

Fig. 5 -- Brush Door Group, Left Side

Ref. Part No.

Serial Number

Description

Qty.

1

360392

(000000--

) Door Wldt, Lh

1

2

360388

(000000--

) Latch, Swell

1

3

09740

(000000--

) Scr Hexssm 8X1.25

8

4

360280

(000000--

) Bracket, Stop, Brush Door

1

5

360283

(000000--

) Hinge, Door, Brush

1

6

360284

(000000--

) Bracket, Hinge, Brush Door

1

7

360761

(000000--

) Seal, Side, Lh

1

8

360781

(000000--

) Strip

1

9

360763

(000000--

) Strip, Retainer, Seal

1

10 49826

(000000--

) Scr--Hexssm 8X1.25 16 Nylon Loc

4

11 360487

(000000--

) Plate, Seal, Hyd Drive

1

12 57564

(000000--

) Molding, Trim 11--14Ga 5.00

1

13 15675

(000000--

) Scr Hexssm 8X1.25

5

14 39349

(000000--

) Washer, Flat, 0.31 Sae

2

15 32960

(000000--

) Nut, Hex, Lock, .31--24, Nl

1

16 32491

(000000--

) Washer, Flat, 0.31 Std

8

STANDARD PARTS

2--14

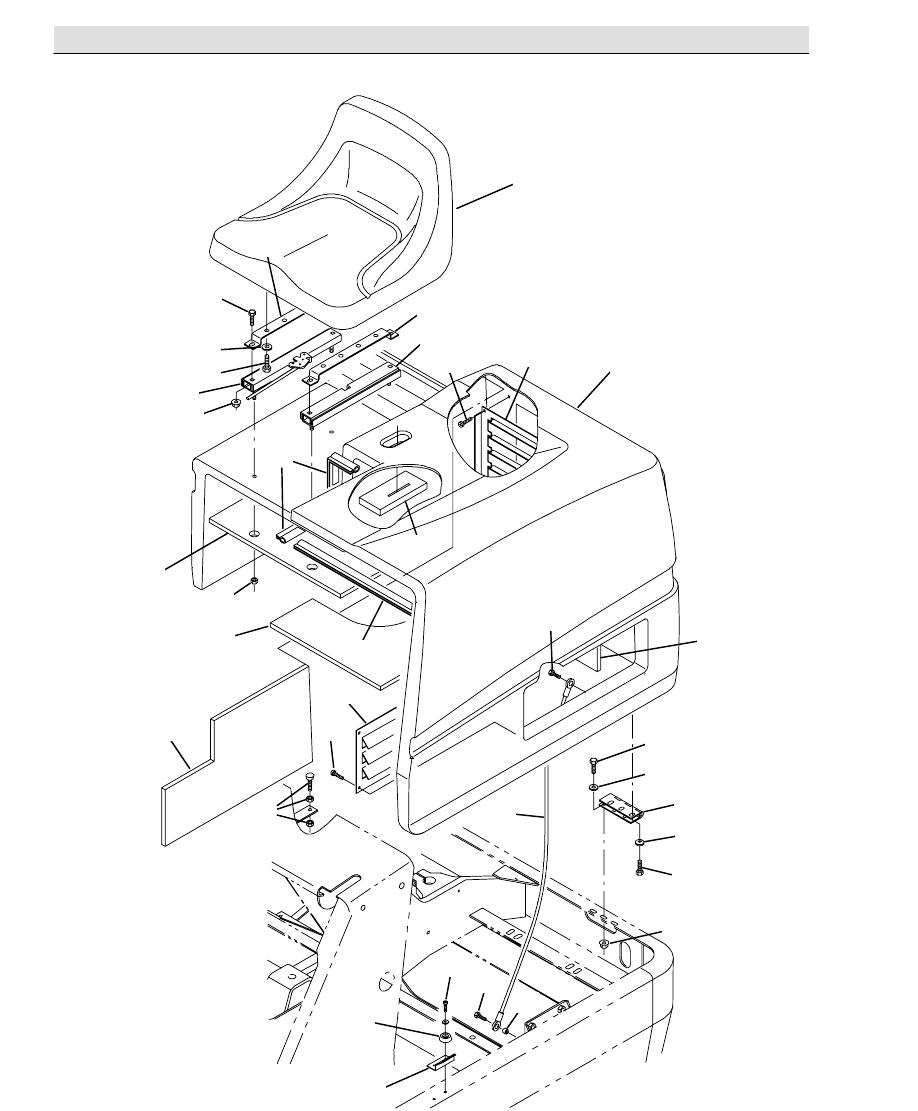

Fig. 6 -- Seat and Cover Group

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

24

12

27

26

29

2

STANDARD PARTS

2--15

350079 -- IC, JP, NA

Fig. 6 -- Seat and Cover Group

Ref. Part No.

Serial Number

Description

Qty.

1

9005081

(000000--005501 ) Seat Kit, Std, Replmt [6400]

1

1

1048932

(005502--

) Seat, Std [Michigan, Model V--2505]

1

2

360309

(000000--005501 ) Bracket, Seat Adjuster

2

2

1045229

(005502--

) Bracket, Seat Adjuster

2

3

54395

(000000--

) Screw, Hex, .31--18 X 0.62, 5

4

4

39349

(000000--

) Washer, Flt, .31 Sae

4

5

360369

(000000--

) Rail, Slide, Seat

1

6

360370

(000000--

) Rail, Slide, Seat, W/Latch

1

7

01760

(000000--

) Nut--Hxlocnyln .31--18 Thin Pltd

4

8

1014605

(000000--

) Shroud, Rear [Trimmed, 6400]

1

9

360704

(000000--

) Hinge

2

10 360342

(000000--

) Panel, Louver

1

11 360361

(000000--

) Panel, Louver

1

12 360973

(000000--

) Scr--Pan 12 X.50 F/Plst Pl

8

13 36192

(000000--

) Lanyard Assy

2

14 222516

(000000--

) Sleeve,.31Bb.496D .312Ss

2

15 391803

(000000--

) Seal, Bulb, 90, 1.33 .06--.09grip 032.5l

1

16 361550

(000000--

) Angle, Guide

2

17 75128

(000000--

) Spindle, Adjustment

1

18 361345

(000000--

) Insulation, Sound Foam

1

19 361342

(000000--

) Insulation, Sound Foam

1

20 361344

(000000--

) Insulation, Sound Foam

1

21 361343

(000000--

) Insulation, Sound Foam

1

22 361554

(000000--

) Bumper, Rubber

2

23 361951

(000000--

) Insulation, Sound Foam

1

24 11329

(000000--

) Scr Hexssm 6 X 1.0 16 Nyloc

2

25 10576

(000000--

) Seal, Bulb, 90, 0.50d .06--.09grip 022.5l

1

26 16931

(000000--

) Screw, Hex, M8 X 1.25 X 20, 8.8

8

27 32491

(000000--

) Washer, Flat, 0.31, Std

8

28 16735

(000000--

) Screw, Hex, M8 X 1.25 X 16, 8.8

4

29 07791

(000000--

) Nut, Hex, Flng, M8 X 1.25

8

30 06927

(000000--

) Screw, Pan, Phl, M4 X 0.70 X 16, 4.8

4
