STANDARD PARTS

2--8

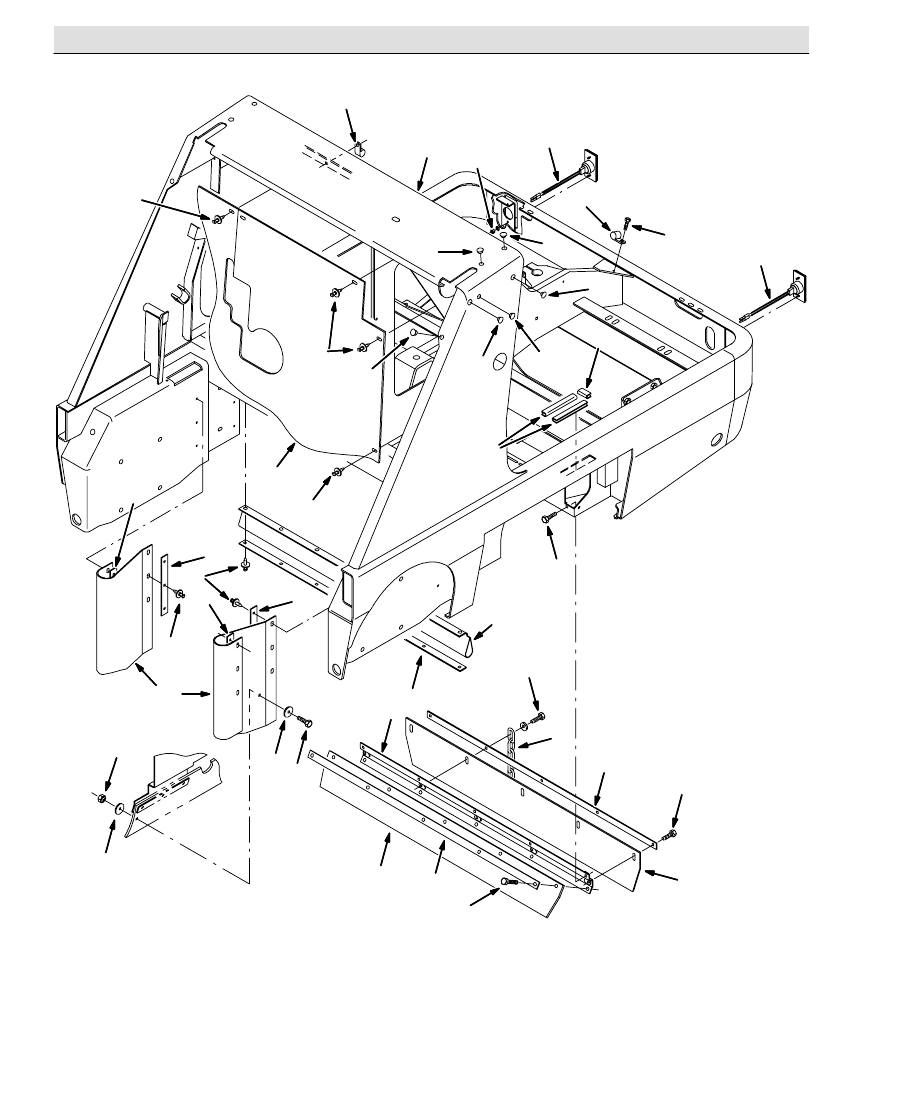

Fig. 3 -- Main Frame and Skirts Group

2

3

4

5

6

7

8

9

10

1

11

12

13

14

15

16

17

18

13

20

21

22

23

24

19

15

15

15

13

16

6

6

5

22

24

19

19

20

19

13

13

25

STANDARD PARTS

2--9

350143 -- LIQ

Fig. 3 -- Main Frame and Skirts Group

Ref. Part No.

Serial Number

Description

Qty.

1

360200

(000000--

) Frame, Ic

1

2

360138

(000000--

) Channel, Recirculation Flap

1

3

360134

(000000--

) Seal, Wrap, Rear Brush

1

4

360136

(000000--

) Flap Recirculation

1

5

360137

(000000--

) Strip, Retainer, Flap

2

6

12273

(000000--

) Scr--Hexssm 8X1.25 20 Nylnloc

14

7

12333

(000000--

) Scr--Hexssm 8X1.25 25 Nylnloc

1

8

40758

(000000--

) Chain,Link#2/08 5Links,Br.Zinc

1

9

57564

(000000--

) Molding, Trim 11--14Ga 5.00

2

10 361160

(000000--

) Molding, Rigid

1

11 87180

(000000--

) Retainer, Top Hopper Seal

1

12 87181

(000000--

) Seal, Top,Hopper

1

13 72968

(000000--

) Rivet, Plastic .250X.898

29

14 360782

(000000--

) Skirt, Hopper

2

15 360781

(000000--

) Strip

4

16 30013

(000000--

) Washer--Flt .31 Fender Pltd

2

17 09010

(000000--

) Scr Hexssm 8X1.25 25

1

18 361121

(000000--

) Seal, Firewall Ic

1

19 02431

(000000--

) Plugbtn .56H .03--12 Blacknyl

8

20 67767

(000000--

) Clamp--Cable,.69Dia. 62Wth

3

21 74455

(000000--

) Scr--Hx Fmgm 6X1.0 12

2

o

22 87346

(000000--

) Light Assy, Tail

2

Y

87948

(000000--

) Bulb #194

1

Y

87949

(000000--

) Socket Assy

1

23 01713

(000000--

) Nut--Hx Std 10--32 G2 Pltd

4

24 361346

(000000--

) Plug, Cap

4

25 08709

(000000--

) Nut, Hex, Lock, M8 X 1.25, Nl

1

STANDARD PARTS

2--10

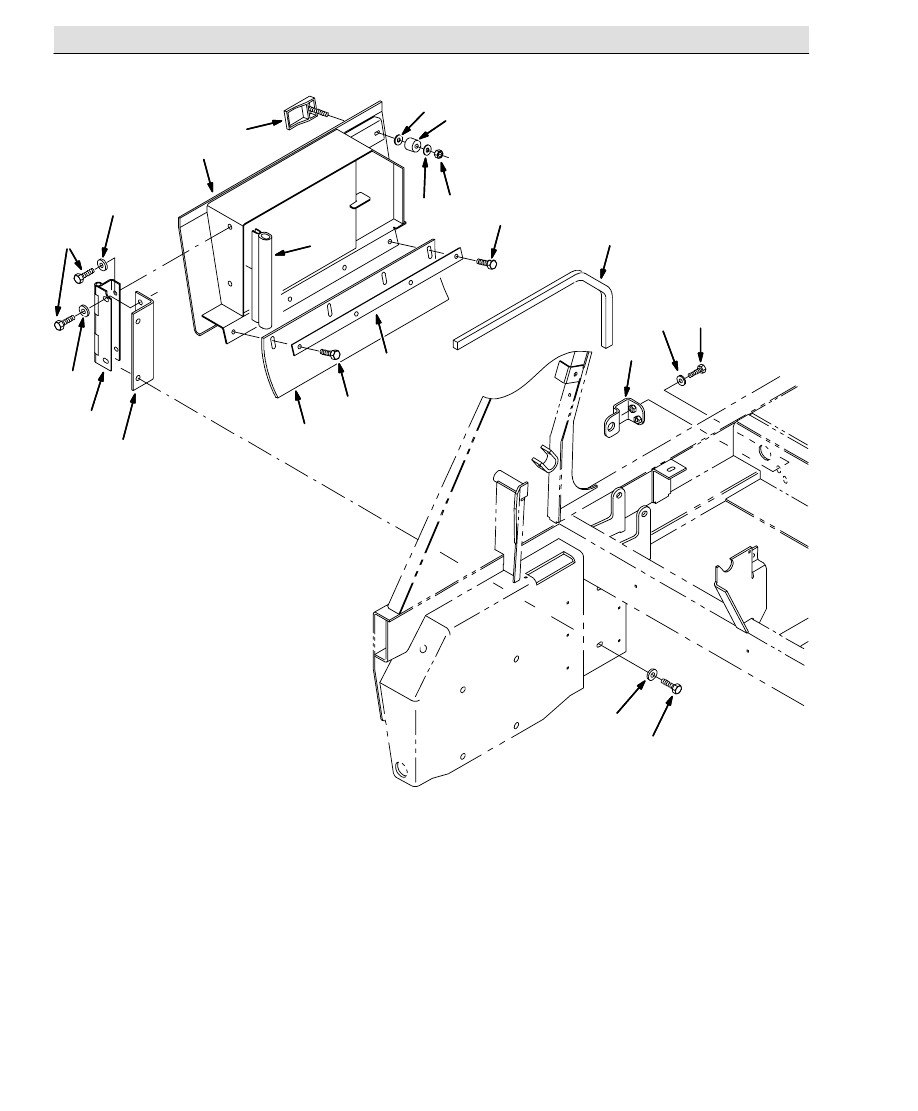

Fig. 4 -- Brush Door Group, Right Side

1

2

3

4

5

6

7

8

9

10

11

3

3

10

14

14

13

12

2

12

14

14

STANDARD PARTS

2--11

350041 -- IC

Fig. 4 -- Brush Door Group, Right Side

Ref. Part No.

Serial Number

Description

Qty.

1

360395

(000000--

) Door Wldt, Rh

1

2

360388

(000000--

) Latch, Swell

1

3

09740

(000000--

) Scr Hexssm 8X1.25

8

4

360280

(000000--

) Bracket, Stop, Brush Door

1

5

360283

(000000--

) Hinge, Door, Brush

1

6

360284

(000000--

) Bracket, Hinge, Brush Door

1

7

360319

(000000--

) Seal,Foam Rbr .375 1.25W 25.5L

1

8

360784

(000000--

) Seal, Side Rh

1

9

361306

(000000--

) Strip, Retainer, Seal

1

10 49826

(000000--

) Scr--Hexssm 8X1.25 16 Nylon Loc

4

11 363502

(000000--

) Seal, Bulb, Str, 0.50d .13grip 009.4l

1

12 39349

(000000--

) Washer, Flat, 0.31 Sae

2

13 32960

(000000--

) Nut, Hex, Lock, .31--24, Nl

1

14 32491

(000000--

) Washer, Flat, 0.31 Std

8
