6400 Diesel. Manual - part 14

STANDARD PARTS

2--48

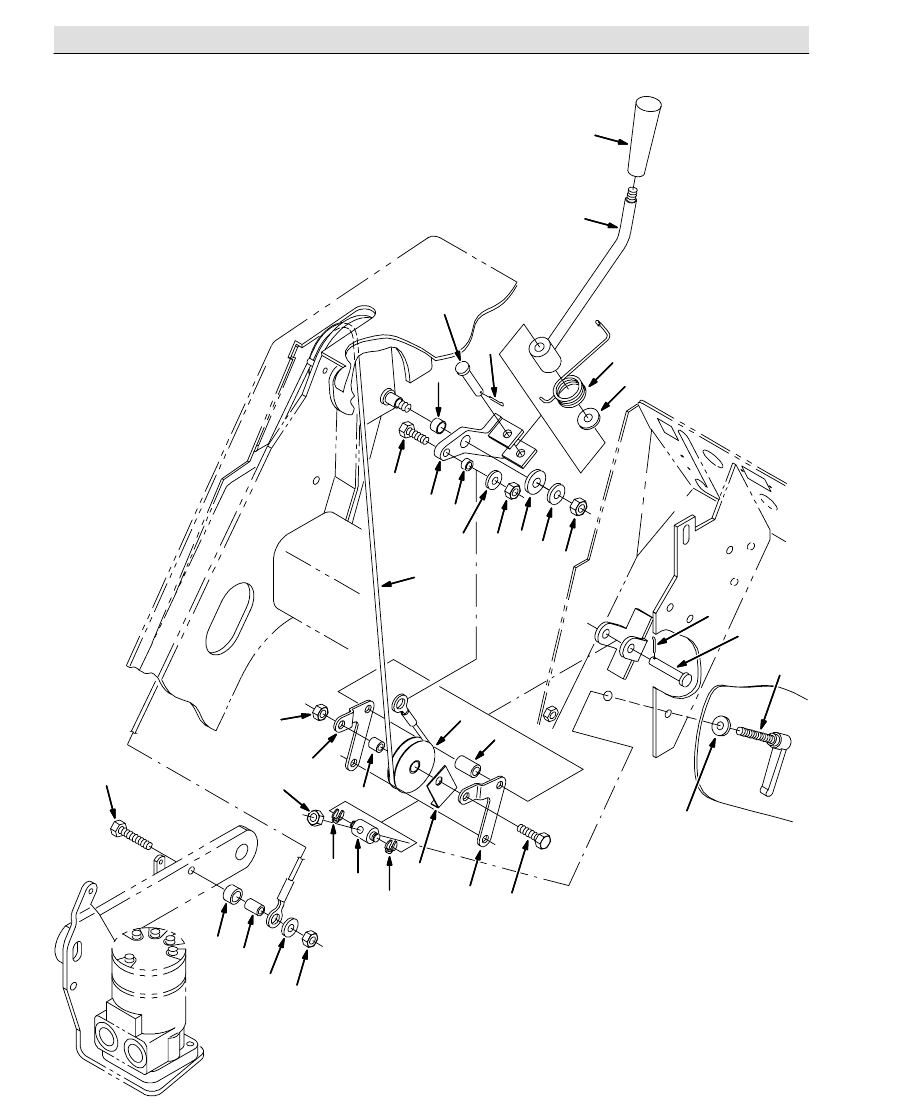

Fig. 23 -- Brush Lift Group, Side

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

17

18

19

20

21

22

21

16

23

24

25

24

24

23

25

24

27

26

26

25

28

28

STANDARD PARTS

2--49

350151 -- ALL

Fig. 23 -- Brush Lift Group, Side

Ref. Part No.

Serial Number

Description

Qty.

1

360449

(000000--

) Handle Wldt, Side Brush

1

2

360417

(000000--

) Lever Wldt, Brush Lift

1

3

360961

(000000--

) Spring, Torsion

1

4

54995

(000000--

) Knob,Tapered

1

5

51813

(000000--

) Pin,Clevis,0.37 Dia.X 2.12 Lg

1

6

64173

(000000--

) Bearing,.50X.38

1

7

39346

(000000--

) Washer--Flt .44 Std Hard Pltd

1

8

360079

(000000--

) Cable

1

9

360930

(000000--

) Sleeve, .318B .50D .75 Ss

1

10 360631

(000000--

) Sleeve, .510B .75D .44 Stlzn

1

11 222505

(000000--

) Screw Hex Ssm 8X1.25 45

1

12 360801

(000000--

) Sleeve, .318B .50D .25 Ss

1

13 360410

(000000--

) Arm, Brush, Adj, Rh

1

14 360411

(000000--

) Arm, Brush, Adj, Lh

1

15 360454

(000000--

) Pulley

1

16 222460

(000000--

) Tube, 0.49D 0.23B 0.5L Ss

1

17 360413

(000000--

) Angle, Cable Keeper

1

18 360451

(000000--

) Sleeve, .402B .62D1.31

1

19 29584

(000000--

) Pin,Clevis,0.37 Dia.X 2.00 Lg

1

20 71126

(000000--

) Block

1

21 12364

(000000--

) Ring,Retain,Ex,0.375D,Klipring

2

22 360414

(000000--

) Lever, Adjustable, Plastic

1

23 76570

(000000--

) Screw, Hex, M08 X 1.25 X 30, 8.8

2

24 08709

(000000--

) Nut, Hex, Lock, M8 X 1.25, Nl

4

25 32491

(000000--

) Washer, Flat, 0.31 Std

3

26 32492

(000000--

) Washer, Flat, 0.38 Std

2

27 41430

(000000--

) Nut, Hex, Lock, M10 X 1.5, Nl

1

28 08179

(000000--

) Pin, Cotter, .094 X 1.00

2

STANDARD PARTS

2--50

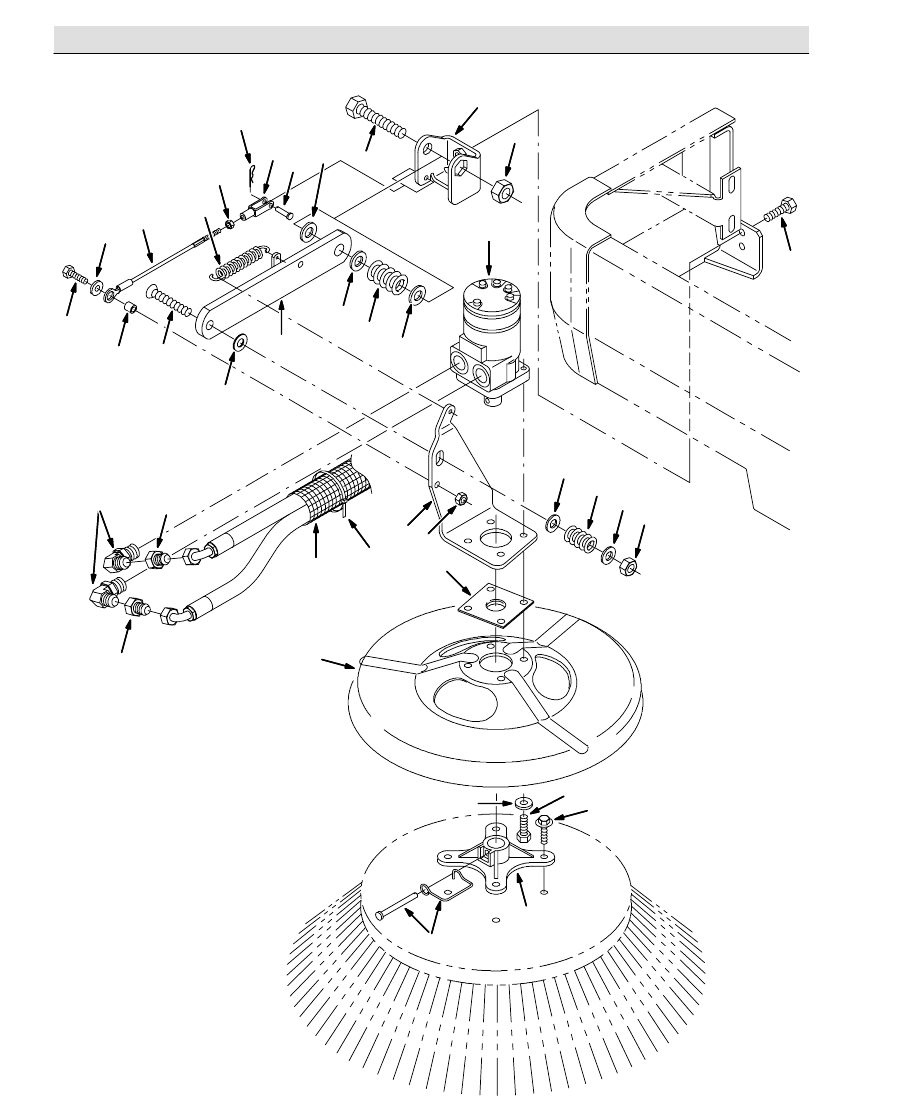

Fig. 24 -- Brush Motor and Pivot Group, Side

6

1

2

3

4

5

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

19

3

16

30

31

32

33

34

35

36

STANDARD PARTS

2--51

350149 -- IC

Fig. 24 -- Brush Motor and Pivot Group, Side

Ref. Part No.

Serial Number

Description

Qty.

1

361014

(000000--

) Motor, Hyd Gear (See Breakdowns)

1

2

56821

(000000--

) Ftg--Hyd E90 Jm08/Om10

2

3

47753

(000000--

) Ftg--Hyd Str Jm06/Jf08

2

4

360028

(000000--

) Bracket, Mtg, Motor

1

5

16082

(000000--

) Guard, String, Brush Motor

1

6

53984

(000000--

) Guard, Brush

1

7

46559

(000000--

) Scr--Hex .38--16X1.25 Nylon Loc

4

8

47501

(000000--

) Hub, Brush Adaptor, 1.00B

1

9

39396

(000000--

) Scr--Lag .31--09X1.00 Pltd

4

10 84581

(000000--

) Pin Assy, Side Brush W/Clip

1

11 360027

(000000--

) Bracket, Mtg

1

12 361070

(000000--

) Arm Wldt, Lift

1

13 360357

(000000--

) Spring, Die .50Id 1.00Od 1.25L

1

14 59633

(000000--

) Bearing, Thrust -- Fiberglide

1

15 15331

(000000--

) Washer Flt .62 Sae

1

16 32486

(000000--

) Washer Flt .50 Sae

2

17 86029

(000000--

) Nut--Hxflexloc .50--13 Thin Pltd

1

18 360081

(000000--

) Spring, Die .62Id 1.25Od 1.75L

1

19 64425

(000000--

) Washer, .656B 1.25D .06

2

20 33342

(000000--

) Nut--Hxlocnyln M16X2.0 Reg Pltd

1

21 360078

(000000--

) Cable

1

22 360801

(000000--

) Sleeve, .318B .50D .25 Ss

1

23 09010

(000000--

) Scr Hexssm 8X1.25 25

1

24 14595--1

(000000--

) Clevis,Adjust.0.25--28Th.Cad.

1

25 14605

(000000--

) Pin,Clevis,0.25 Dia.X 0.75 Lg

1

26 08085

(000000--

) Pin Hair Cotter .056Dx1.1L

1

27 32899

(000000--

) Nut--Hx Jam .25--28 Pltd

1

28 29499

(000000--

) Spring, Tens.750Dx.10Wirex4.5

1

29 361084

(000000--

) Sleeve, Nyl #27 60.0L

1

30 49266

(000000--

) Tie, Cable 1.75D Max 7.5 Lg

2

31 06988

(000000--

) Screw, Hex, M16 X 2.0 X 90, 8.8

1

32 27108

(000000--

) Screw, Flt, .50--13 X 2.50, Al

1

33 32492

(000000--

) Washer, Flat, 0.38 Std

4

34 32491

(000000--

) Washer, Flat, 0.31, Std

1

35 08709

(000000--

) Nut, Hex, Lock, M8 X 1.25, Nl

1

36 09028

(000000--

) Screw, Hex, M10 X 1.5 X 25, Ss

2
