STANDARD PARTS

2--76

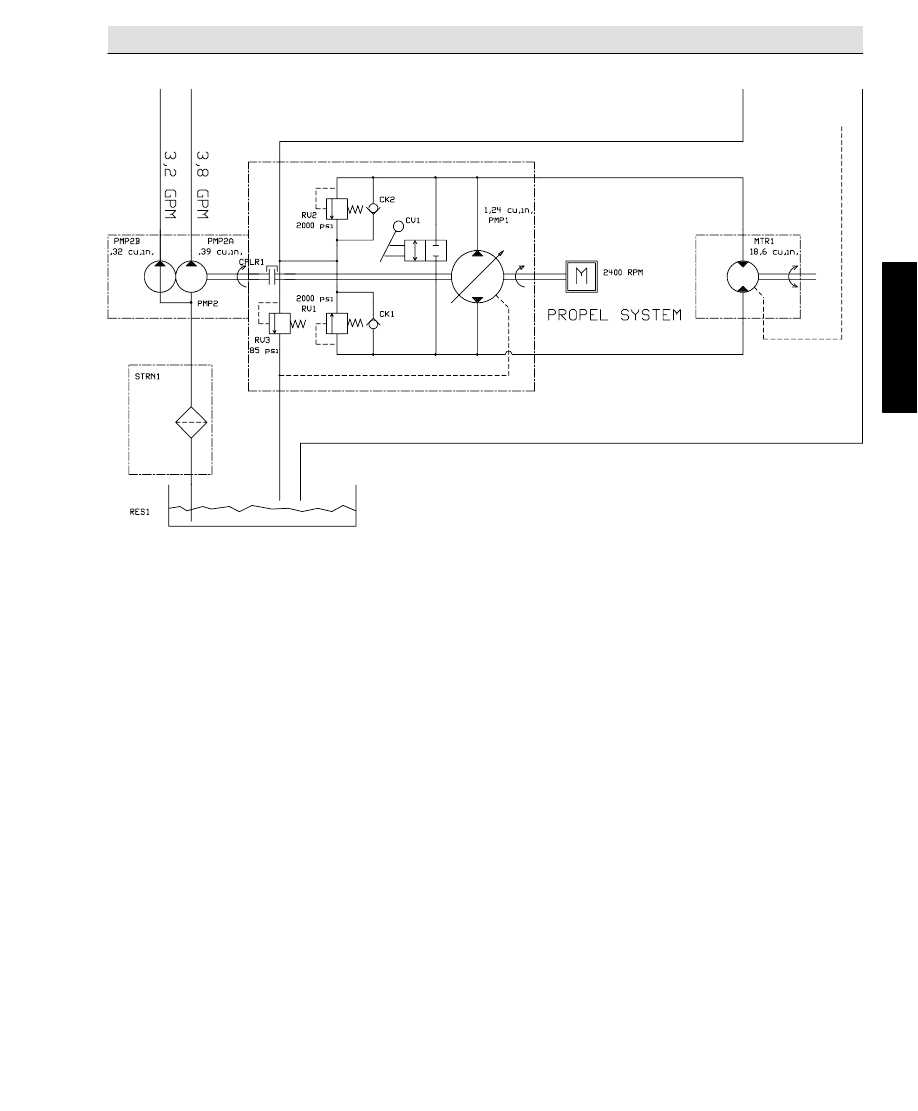

Fig. 38 -- Hydraulic Schematic

350156 -- LIQ

STANDARD PARTS

2--77

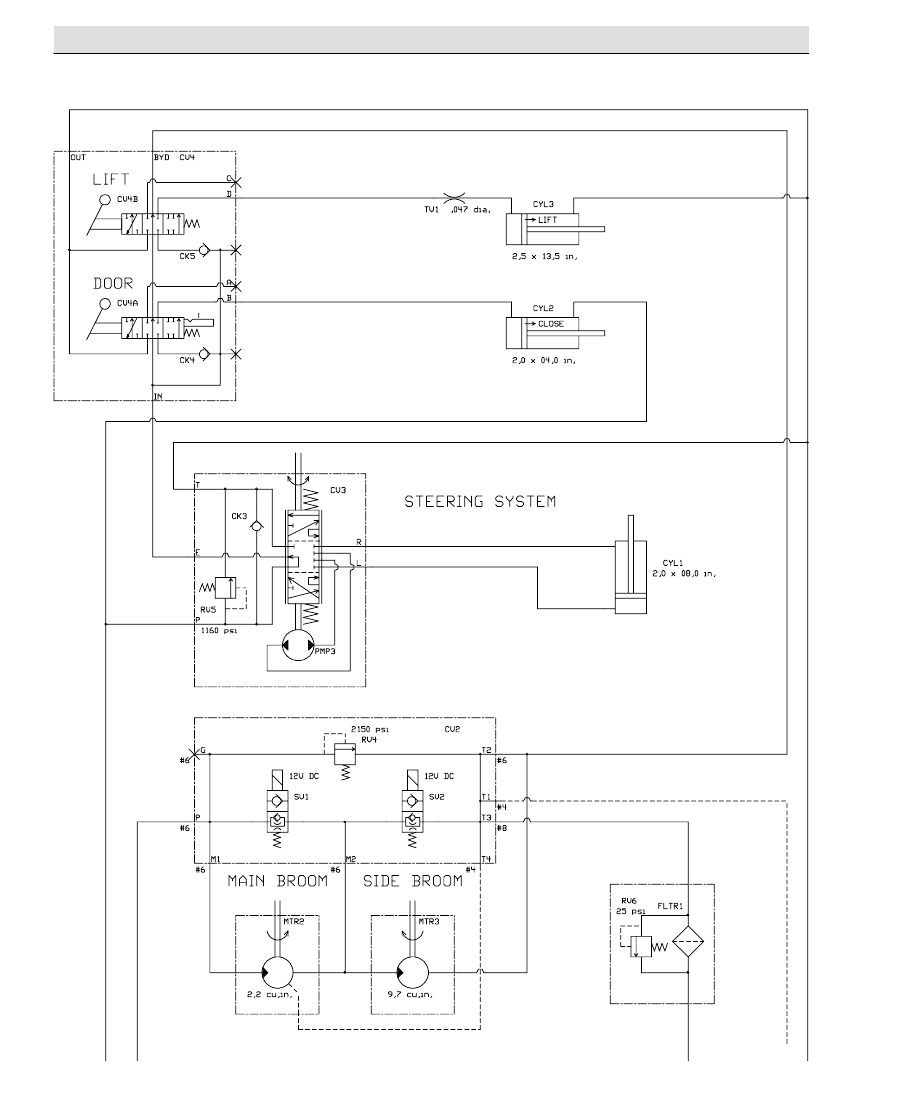

Fig. 38 -- Hydraulic Schematic

350156 -- LIQ

STANDARD PARTS

2--78

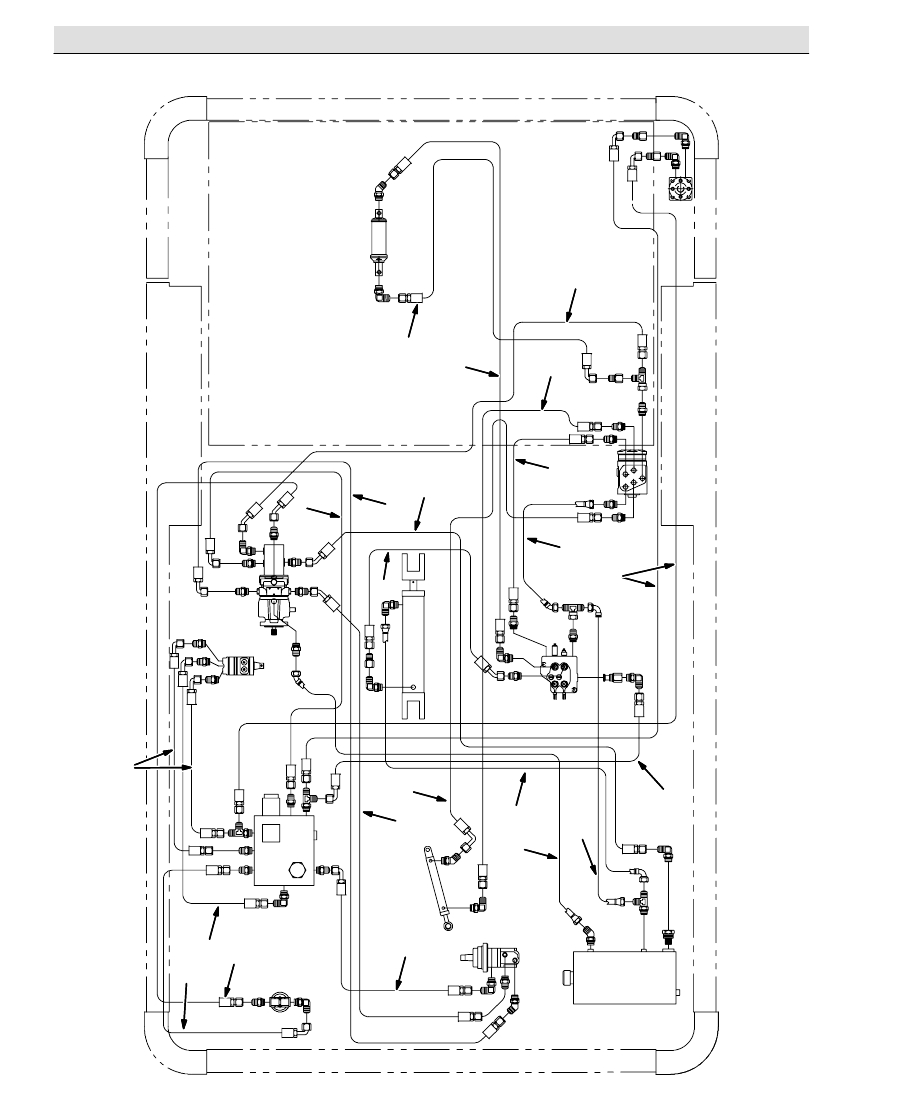

Fig. 39 -- Hydraulic Hose Group

T4

M1
T3

T1

M2

T2

P

G

R

E

P

L

T

BYD

CD

B

A

IN

OUT

IN

OUT

12

11

5

7

9

4

22

6

13

8

3

15

1

2

21

20

17

18

10

14

19

16

STANDARD PARTS

2--79

350153 -- LIQ

Fig. 39 -- Hydraulic Hose Group

Ref. Part No.

Serial Number

Description

Qty.

1

361040

(000000--

) Hose--Hyd Ar 06 Jf/J9

2

2

361009

(000000--

) Hose--Hyd Ar 04 Jf/J9

1

3

361041

(000000--

) Hose--Hyd Med06 Jf/J9

2

4

361042

(000000--

) Hose--Hyd Suc12 Jf/J4

1

5

59567

(000000--

) Hose--Hyd Med06

1

6

361043

(000000--

) Hose--Hyd Med06 Jf/J9

1

7

361044

(000000--

) Hose--Hyd Med06 Jf/Jf

1

8

57288

(000000--

) Hose--Hyd Low06 Jf/J4

1

9

361046

(000000--

) Hose--Hyd Med06 Jf/Jf

1

10 361047

(000000--

) Hose--Hyd Med06 Spcl 38.0Jf/Jl9

1

11 361048

(000000--

) Hose--Hyd Med04 Jf/Jf

1

12 57962

(000000--

) Hose--Hyd Med 04

1

13 02361

(000000--004890 ) Hose--Hyd Med04 Jf/J4

1

13 57972

(004891--

) Hose, Hyd, Med04, Jf04e45/Jf04str, 018.0

1

14 361051

(000000--

) Hose--Hyd Low06 Jf/J9

1

15 59560

(000000--

) Hose--Hyd

1

16 82809

(000000--

) Hose--Hyd Low06 Jf/J9

1

17 361049

(000000--

) Hose--Hyd Med08 Jf/J4

1

18 55697

(000000--

) Hose--Hyd Med08 Jf/J9

1

19 59568

(000000--

) Hose--Hyd Low 08

1

20 82816

(000000--

) Hose--Hyd Med04 Jf/J9

1

21 361052

(000000--

) Hose--Hyd Ar 10 Jf/J4

1

22 361050

(000000--

) Hose--Hyd Ar 10 Jf/J9

1
