281.  б)  Использование  начавшегося  горения  для  улуч-

шения  смешения.  На  этом  принципе  основана  работа

всех  предкамерных  двигателей,  начиная  с  двигателя  Бронс,

созданного  в  1907  г.  Этот  принцип  позволяет  при  некоторых

обстоятельствах  в  той  или  иной  мере  контролировать

интенсивность  взрыва  да-

же  в  тех  случаях,  когда

все  топливо  впрыскивается

уже  в  самом  начале  сжа-

тия,  как  это  имело  место

в  двигателе  Бронс.  В  со-

временных   предкамерных

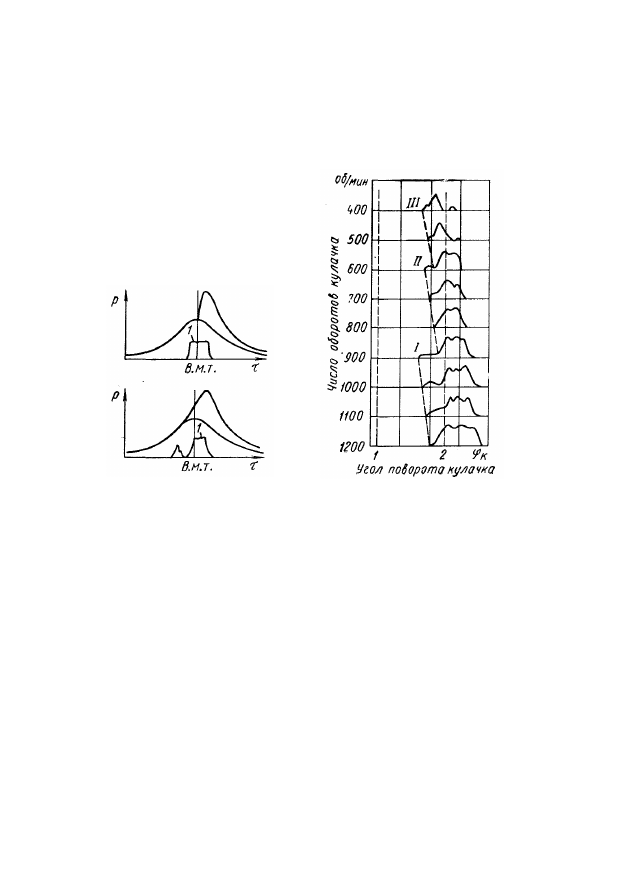

Рис.      117.        Влияние      вспомо-

гательного  впрыска  на  инди-

каторную диаграмму:



1 — подъем иглы



дизелях  вследствие  сокра-

щения  периода  индукции
(за  счет  горячих  вставок)

может  быть  получена  ис-

ключительно

плавная

диаграмма

давления.

Основной

принцип  здесь  заключается  в  том,  что  топливо  вводится

крайне  неравномерно  распределенным  в  малое  про-

странство,  отделенное  от  основной  камеры  сгорания,

причем  таким  образом,  что  после  воспламенения  в  этом

пространстве  смесь  топливных  паров,  газов  и  продуктов

окисления  очень  богатой  смеси  выбрасывается  с  большой

скоростью  в  основную  камеру  сгорания.  На  рис.  119

показана  конструкция  некоторых  камер  сгорания  пред-

камерных дизелей.





Рис.  118.  Влияние  наличия  длин-

ного  нагнетательного  топливо-

провода  на  изменение  действи-

тельных  фаз  впрыска  от  числа

оборотов насоса:



/  —  п ервая  в олна ;  //  —  в торая

волна;  ///  —  третья  волна;  1  —

геометрическое  начало  подачи ;

2 — геометрический    конец  подачи





168

282.  В  дополнение  к  указанному  эффекту  уменьшение

стука  может  быть  частично  достигнуто  также  соединением

предкамеры  с  основной  камерой  столь  узким    каналом,

что  повышение  давления  в  основной  камере  будет  про-

исходить

медленнее,

чем

в  предкамере  (рис.  120).

Однако  не    следует  ду-

мать,  что  в  предкамер-

ном  дизеле  стук  исклю-

чен;

перетекание

заряда

из  предкамеры  в  основ-

ную  камеру  может  при-

водить    к  такому  быст-

рому  горению  в  послед-

ней,  что  и  здесь  будет

иметь    место  стук.      По-

этому  имеет  также  боль-

шое  значение    правиль-

ный  подбор  размеров    каналов,  соединяющих    обе  части

камеры  сгорания.  Слишком  ранний  впрыск  в  предкамер-

ном  дизеле  не  является  рациональным,  так    как    в  этом

случае  топливная      струя  сталкивается  с  сильным  пото-

ком    воздуха,    втекаю-

щего    в     предкамеру,



вследствие  чего  проис-

ходит  резко  взрывное

сгорание.



283.  С  акустической

точки  зрения  предкамер-

ные   двигатели    имеют

особенно  неблагоприят-

ную  форму  камеры  сго-

рания;  в  колебательной

системе,    состоящей    из

двух  полостей    (с  объе-

мами      V

1

  и      V

2

),  соеди-

ненных   каналом   (рис.



121),  могут  возникать  весьма  сильные  колебания  давле-

ния,  сопровождающиеся  резкими  акустическими  эффек-

тами, слышимыми на расстоянии 100 м и более.



284.  Поздний  впрыск  неблагоприятен  с  точки  зрения

своевременного  окончания  горения  и  достижения  высо-

кого к. п. д. Нередко вынужденно применяют высокую





Рис.  119. Типы предкамер:



а — предкамера,    расположенная   по   оси

цилиндра;    б — предкамера   с   наклонной

осью,   расположенная   на   периферии  ци-

линдра





Рис.   120.   Индикаторные   диаграммы

в    координатах    ρ—τ,    определенные

в   предкамере   и      главной  камере сго-

рания:



1 — в предкамере; 2 — в основной  камере





169

степень  сжатия  (20  :  1  и  даже  выше),  что  помогает  улуч-

шить  пуск  в  холодное  время  года,  затрудненный  в  связи

с  большой  поверхностью  теплообмена.  Тем  не  менее  для

пуска  в  холодное  время  обычно  применяют  свечи  нака-

ливания или другие средства облегчения пуска.



285.

в)  Осуществление  смешения  с  использованием

движения  поршня  так,  что  топливо,  впрыснутое  ранее,

постепенно  смешивается  с  воздухом  после  полного  испа-

рения.  По  такому  принципу  работали  многие  старые

калоризаторные двигатели или полудизели. Идея заклю-

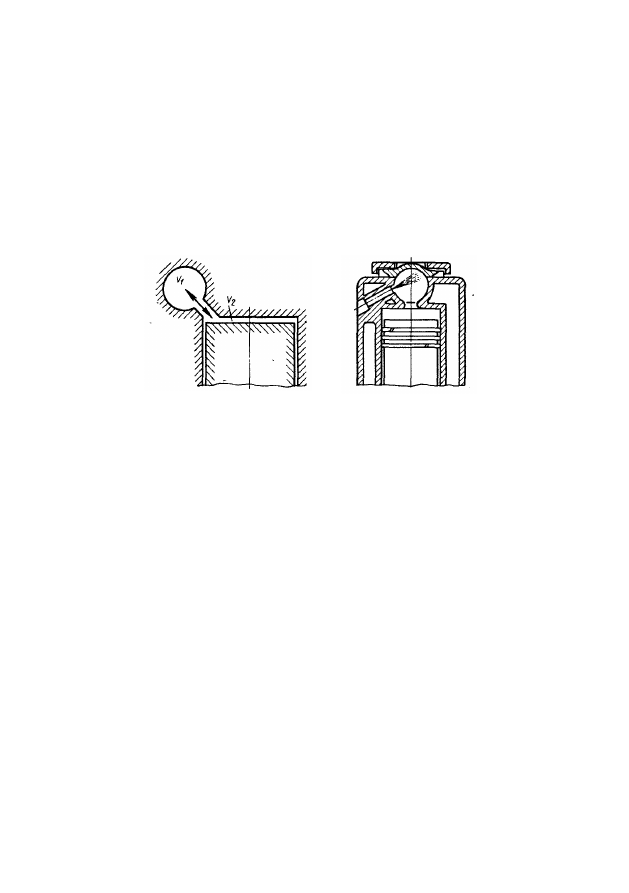

Рис. 121. Схема  акустиче-

ской  колебательной  си-

стемы  двигателя  с  разде-

ленной камерой  сгорания



Рис.  122.  Схема  кало-

ризаторного  двигателя

с  иллюстрацией  ран-

него  впрыска  топлива
(в  период,  когда  пор-

шень движется вверх)



чается  в  том,  что  весь  воздух  или  большая  его  часть  вы-

тесняется  при  сжатии  в  специальную  камеру  сгорания

через  сравнительно  узкую  горловину  (рис.  122).  Топливо

перед  этим  уже  впрыснуто  в  эту  камеру  и  испарилось  за

счет  подачи  его  на  горячую  стенку.  Из-за  малого  объема

камеры  смесь  в  ней  первоначально  очень  богата  и  поэтому

не  может  воспламениться  до  поступления  в  эту  камеру

достаточного  количества  воздуха  в  процессе  сжатия.

Здесь  очень  важным  оказывается  размер  горловины.

Этот  процесс  так  и  не  удалось  усовершенствовать  до  такой

степени,  чтобы  он  оказался  удовлетворительным  во  всех

отношениях.



286.  г)  Использование  мероприятий,  благодаря  кото-

рым  независимо  от  момента  начала  впрыска  часть  топлива,

подаваемая  последней,  оказывается  в  высокой  степени

сконцентрированной,  и  поэтому  ускорение  испарения  топ-

лива  вследствие  начавшегося  горения  не  приводит  не-

медленно к полному смешению. Обычно высокая концен-









170

трация  топлива  имеет  место  у  стенки.  Часть  топлива  может

в  этом  случае  осаждаться  на  стенке  и  в  дальнейшем  по-

степенно  испаряться  вследствие  достаточно  высокой  тем-

пературы  стенки,  а  также  за  счет  тепла,  получаемого

от  горящих  газов.  Это  может  в  большой  степени  способ-

ствовать  получению  желаемого  эффекта  смягчения  про-

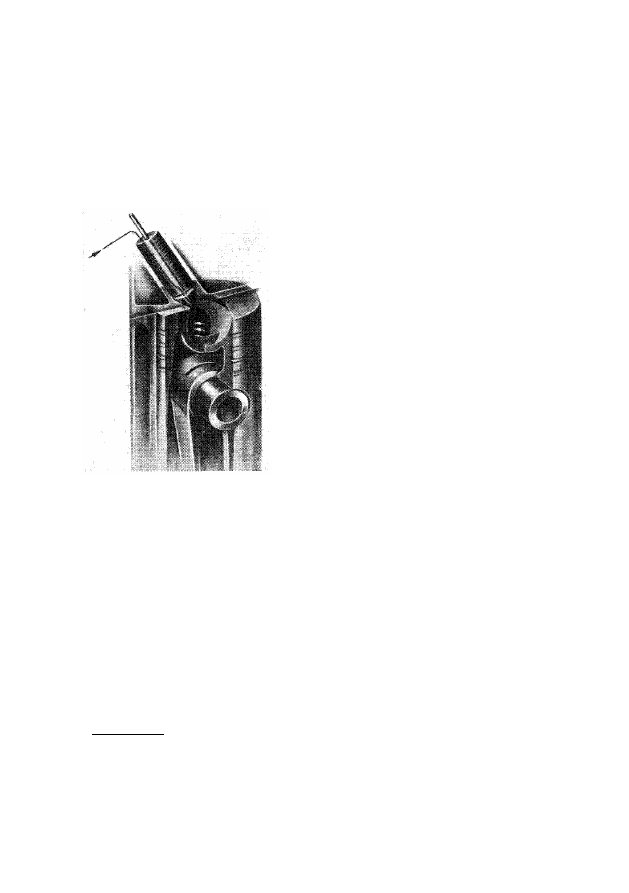

цесса   (среди   прочих   двигатель   ΜΑΗ   с   М-процессом,



сконструированный        Мойре-

ром,  рис.   123).



Вследствие

описанного

характера  процесса  на  диа-

граммах

давления

всегда

имеется  постепенный  переход

к  фазе  I I I   даже  в  том  слу-

чае,  если  в  фазе  II  происхо-

дит

значительное

и

резкое

нарастание давления.



При  таком  процессе  ис-

пользуется

одноструйный

распылитель,

и,

следова-

тельно,  для  достижения  пол-

ного  и  своевременного  смеше-

ния

необходимо

обеспечить

достаточно

интенсивное

дви-

жение  заряда.  Этот  метод  при-

меняли  во  многих  двигате-

лях,  имеющих  вихревую  ка-

меру  и  предкамеру,  и  даже  в  некоторых  двигателях  не-

посредственного  впрыска

1

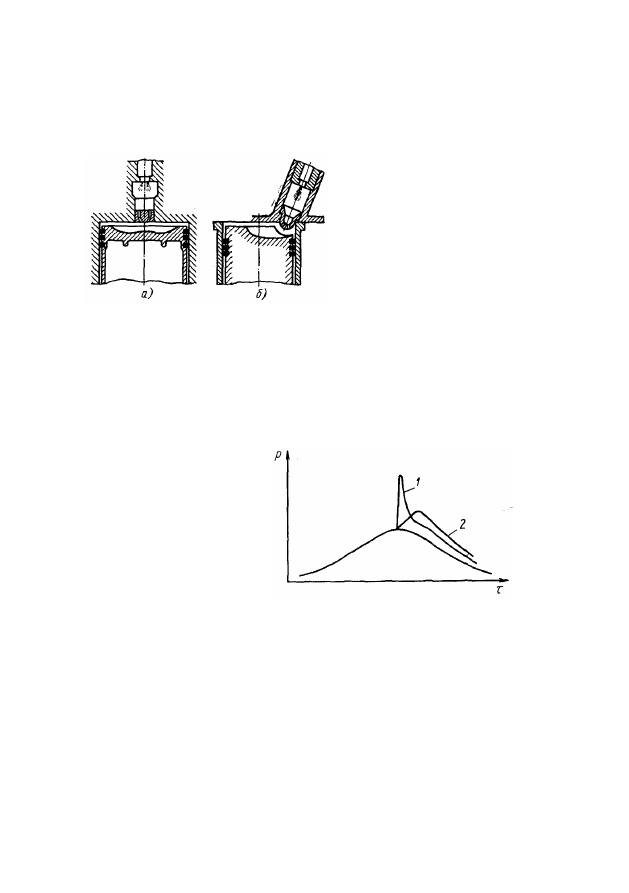

  [двигатель  Рикардо  с  гиль-

зовым  распределением  (рис.  124,  а),  двигатель  Лейланд
(рис.  1 2 4,   б ) ].   Двигатель  Лейланд,  в  частности,  имеет

очень  мягкий  процесс  сгорания  (рис.  125).  Характе-

ристики  двигателей  последнего  типа,  однако,  оказались

не  вполне  удовлетворительными,  особенно  у  моделей  ма-

лых  размеров  вследствие  чересчур  низкой  энергии  смесе-

образования.  В  случае  моделей  больших  размеров  это

обстоятельство  не  имеет  особого  значения,  так  как  для

избежания  тепловой  перегрузки  в  них  используется  зна-

чительный избыток воздуха. К тому же дизели больших



1

  Под  «непосредственным»  здесь  подразумевается  впрыск  в  камеру

сгорания,  которая  прямо  соединена  с  цилиндром  наибольшим  сече-

нием  и,  следовательно,   не  имеет  соединительной   горловины.





Рис.   123.    Схема    М-процесса,

осуществляемого в дизелях ΜΑΗ
