171

размеров  обычно  работают  на  малых  числах  оборотов,

при  которых  проблема  смесеобразования  не  стоит  очень

остро.



287.  Уместно  сравнить  метод,  изложенный  в  пункте  «г»,

со  случаем,  когда  осуществляется  тонкий  распыл  топлива

во  вращающийся  воздух,  и  смешение  каждой  порции  впры-

скиваемого  топлива  завершается  очень  быстро  (двига-

тель  Юнкерс,  рис.  126).  Это  сравнение,  приведенное  схе-

матически  на  рис.  127,  дает  наглядное  представление

о различных путях осуществления процесса   в дизеле.

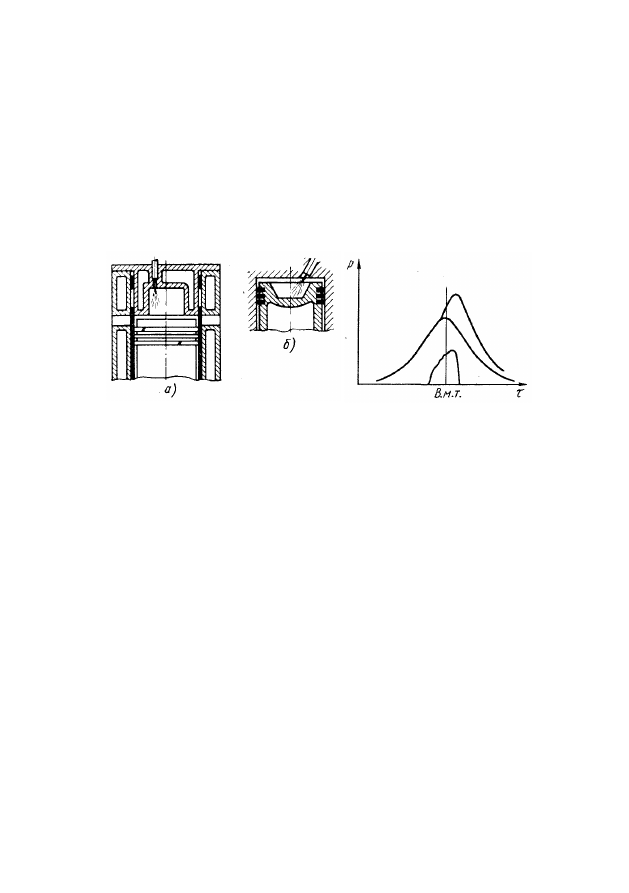

Рис.  124. Схема двигателей   с  эксцен-

тричным   расположением   форсунки  и

вихревым движением заряда:



a — двигателя    Рикардо с гильзовым рас-

пределением;   6 — двигателя  Лейланд



Рис. 125.  Индикаторная диа-

грамма дизеля с камерой ти-

па Лейланд



При  использовании  метода,  приведенного  в  пункте  «г»,

после  периода  индукции  также  имеет  место  значительное

ускорение  испарения  со  стенки,  и  в  целом  горение  не  за-

нимает  более  длительного  интервала  времени,  чем  при

впрыске в объем камеры.



288.  Состав  смеси  только  в  редких  случаях  является

доминирующим  фактором,  так  как  обычно  воспламенение

начинается  в  момент,  когда  впрыск  находится  в  Стадии

полного  развития  и,  как  следствие,  имеется  более  или

менее  богатая  топливом  зона  ядра  факела  или  факелов.

Только  на  малой  нагрузке,  когда  отношение  θ  большое

и  когда  среднее  по  камере  значение  коэффициента  КС

очень  мало,  можно  нередко  наблюдать  тенденции  к  умень-

шению  скорости  нарастания  давления,  вследствие  чего

работа  дизеля  становится  весьма  бесшумной  (при  этом,

однако,  нередко  имеют  место  неполное  сгорание,  образо-

вание  альдегидов  и другие  аналогичные эффекты).  Это









172

явление  было  описано  подробно  со  ссылками  на  индика-

торные  диаграммы,  определенные  с  помощью  сравни-

тельно  инерционного  поршневого  индикатора  [30].  Вслед-

ствие  искажения  индикаторных  диаграмм,  являющегося

следствием  динамического  эффекта  процесса,  иногда  полу-

чается  более  типичная  регист-

рация  горения  со  стуком,  чем

по  точным  индикаторным  диа-

граммам. Интенсивность имею-

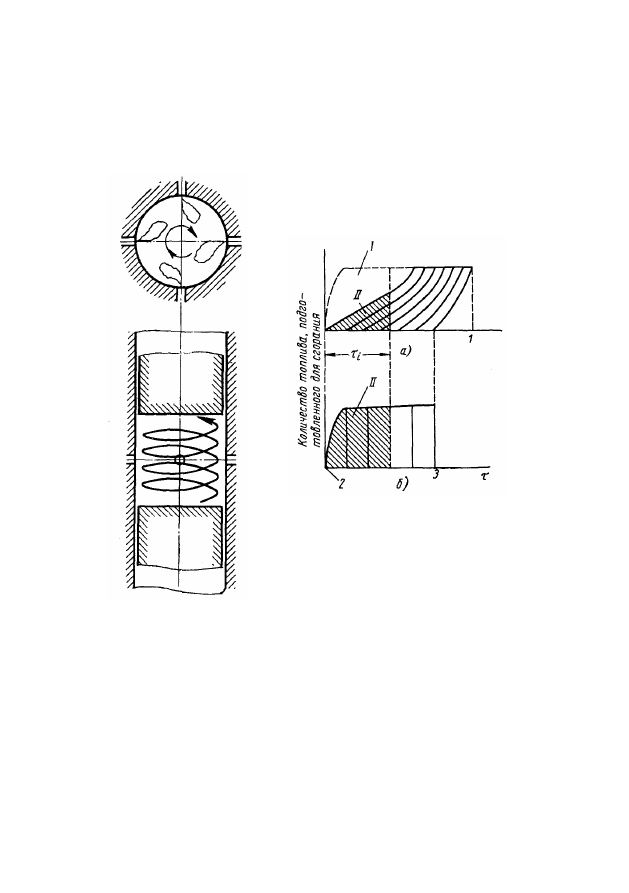

Рис.

127.

Схематическая

иллюстра-

ция  метода  смягчения  начала  про-

цесса  сгорания    направлением    топ-

лива на стенку камеры горения:



а  —  схема  первоначального  медленного

смешения,

ускоряемого

после

воспла-

менения;  б—схема  быстрого  и  полного

смешения  при  отсутствии  топлива  на

стенке;  /  —  топливо,  осажденное  на

стенке  камеры  сгорания;  //  —  топливо,

подготовленное

для

взрывного

сгора-

ния  со  стуком;  1  —  конец  испарения

со  стенки;  2  —  начало  впрыска;  3  —

конец  впрыска



щих  место  вибраций  может  непосредственно  наблю-
даться  по  колебанию  давления  на  диаграммах,  а  измерен-

ная  скорость  нарастания  давления  может  служить  мерой

интенсивности  стука.  На  рис.  128  показано,  как  эта  ско-

рость  нарастания  давления  (tg  α)  изменяется  с  увеличе-

нием θ, которое достигалось дросселированием подавае-





Рис. 126. Схема двухтакт-

ного дизеля с противопо-

ложно      движущимися

поршнями





173

мого  воздуха.  Видно,  как  tg  α  после  достижения  макси-

мального  значения  вновь  уменьшается  с  увеличе-

нием  θ.



289.  Характер      влияния      состава      смеси      на      скорость

сгорания  можно  очень  отчетливо  наблюдать  при  компрес-

сорном      распыле,      при      котором    распределение      топлива

по      всему      пространству      камеры      сгорания      происходит

очень    быстро    (абзац    271).      В    этом      случае  диаграммы,

снятые  при  работе  двигателя  с  небольшими  нагрузками,

при      большом  θ      всегда

показывают

«мягкую»

работу  (рис.  129,  а,  кри-

вая  3),  в  отличие  от  диа-

грамм,  полученных  на

том  же  двигателе  при

непосредственном

меха-

ническом впрыске.



290.  Но  и  при  непо-

средственном          механи-

ческом      впрыске  может

иметь      место  смягчение

процесса  сгорания  при

работе      с    небольшими

нагрузками      в      резуль-

тате        влияния      состава

смеси    на    скорость  сго-

рания,        что        особенно

благоприятно  для  авто-

мобильных    дизелей,      так      как    в      противном  случае    они

работали  бы  очень  шумно  при  многочисленных  кратко-

временных        остановках.        Наибольшие      трудности      здесь

возникают      при      таких  способах      организации      процесса

горения,      при    которых  период  индукции  τ

i

  значительно

уменьшается      с    ростом      числа    оборотов      из-за      действия

тепловых    аккумуляторов.    В  двигателях  этого  типа  сго-

рание  при  работе  под  нагрузкой    проходит  часто  очень

мягко    вследствие    короткого      τ

i

    и    эффектов,    описанных

в  абзаце  281    и  последующих,  но  при  работе  двигателя

на холостом ходу нередко наблюдается стук.



Иногда  это  связано  с  тем,  что  с  целью  достижения  наи-

большей  простоты  топливоподающую  аппаратуру  не  снаб-.

жают  автоматами  опережения  впрыска.  Поэтому  впрыск,

в частности на холостом ходу, происходит слишком рано,

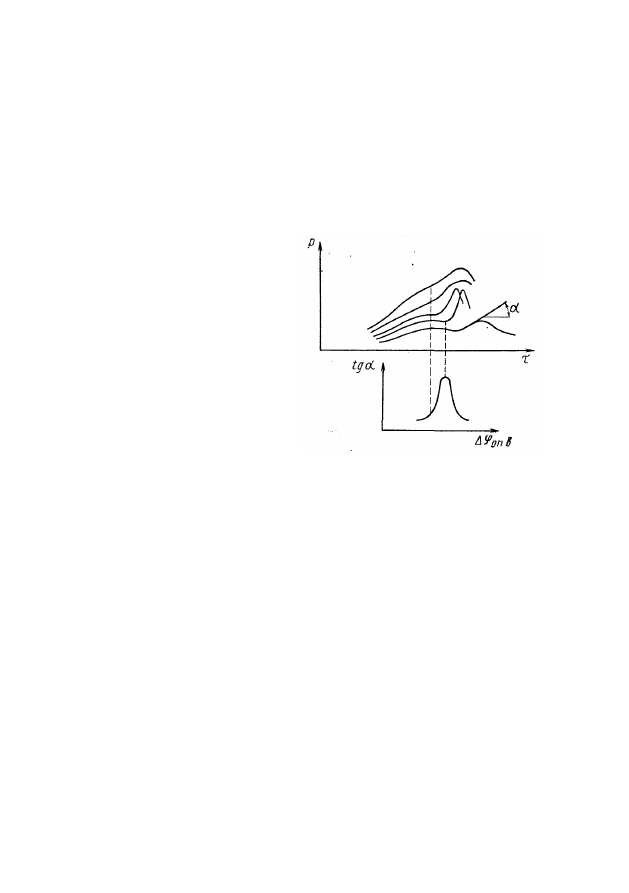

Рис. 128. Характер изменения скорости

нарастания  давления  в  зависимости

от  продолжительности  периода  индук-

ции,  изменяемой  дросселированием

воздуха на впуске





174

что  в  значительной  мере  способствует  работе  со  стуком,

особенно в предкамерных двигателях.



Современные

конструкции,

включающие

автоматы

опережения  впрыска,  обеспечивают  заметное  улучшение

работы  двигателя  на  режимах  малых  нагрузок  и  холо-

стого хода.



291.  Из  сказанного  очевидно,  что  явление  стука  отнюдь

не является простой функцией свойств топлива и периода

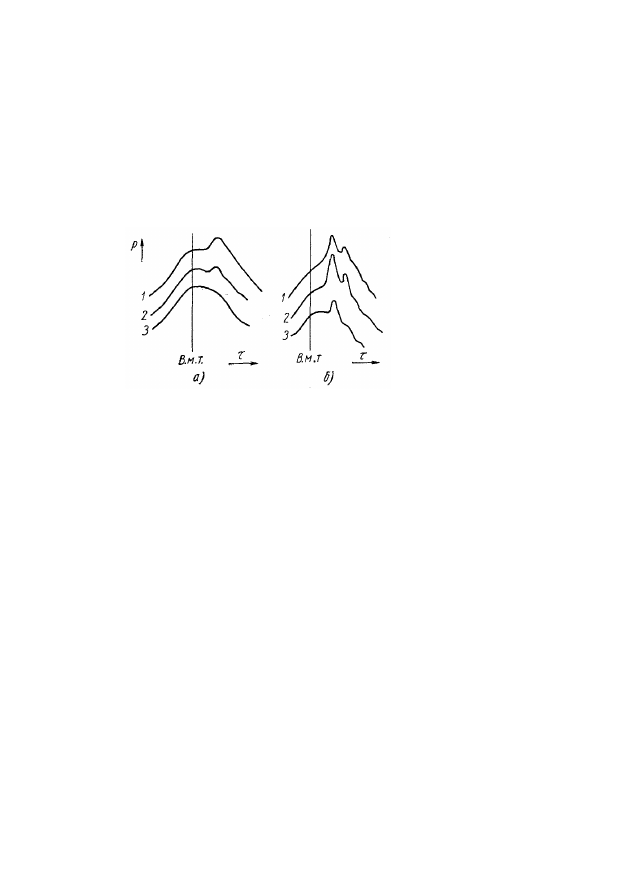

Рис.    129.    Влияние    на-

грузки   на  индикаторную

диаграмму:



а  —  при  компрессорном  рас-

пыле; б  —  при  впрыске  с  ме-

ханическим  управлением;
1  —

1

/

2

  п олн ой   нагр узки ;

2  —

1

/

4

  полной  нагрузки;

3 — холостой   ход





индукции  τ

i

.  Оно  контролируется  в  значительной  степени

также  различными  конструктивными  особенностями  камер

сгорания,  и  в  ряде  случаев  может  даже  иметь  место  зави-

симость,  обратная  обычной.  В  большинстве  случаев  при-

менение  топлива  с  более  низким  цетановым  числом  вызы-

вает  более  жесткую  работу  двигателя  (из-за  длинного  τ

i

)

по  сравнению  с  использованием  топлива  с  более  высоким

цетановым  числом,  но  топливо  с  низким  цетановым  числом

причиняет  меньше  неприятностей  при  наиболее  критиче-

ских условиях работы двигателя на холостом ходу.




III.

ПЕРИОД ДИФФУЗИОННОГО ГОРЕНИЯ

292.  Выше  было  выяснено,  что  фаза  II  не  является  фазой

чисто  взрывного  сгорания;  в  такой  же  мере  можно  утвер-

ждать,  что  в  фазе  III  имеются  элементы  взрывного  харак-

тера,  особенно  в  тех  случаях,  когда  скорость  реакции

недостаточно  велика  по  сравнению  со  скоростью  смеше-

ния,  что  предполагалось  при  определении  понятия  «диф-

фузионное  горение»  (абзац  15).  Как  следствие,  имеют

место  зоны,  в  которых,  несмотря  на  закончившееся  сме-

шение,  реакции  еще  продолжаются.  При  этом  можно  ожи-

дать   большей   задержки   завершения   горения,   чем  та,
