II.

ПЕРИОД (ФАЗА) ВЗРЫВНОГО СГОРАНИЯ



275.  Что  касается  периода  индукции,  то  важна  не  его

абсолютная  продолжительность  в  единицах  времени,  а

скорее  его  продолжительность  по  отношению  к  продол-

жительности  впрыска  на  полной  нагрузке,  потому  что

именно  это  соотношение  оказывает  существенное  возде-

ствие  на  всю  форму  индикаторной  диаграммы  и  регули-

ровку

двигателя.

При

определенных

условиях

из-за

очень  быстрого  развития  взрыва  практически  вся  энергия

топлива,  впрыснутого за  период индукции,  выделяется



Рис.

113.

Индикаторная

диаграмма

предкамерного

двигателя

с воспламенением от сжатия при позднем начале впрыска



при  постоянном  объеме  и,  как  следствие,  максимальное

давление  сгорания  в  большой  мере  определяется  отноше-

нием периода индукции к продолжительности впрыска θ.



276.  Максимальное

давление  сгорания  можно  снизить

также,      используя      диаграмму      давлений      специфической

формы,  встречающуюся,  например,  в  предкамерных  дви-

гателях  (рис.  113).  При  такой  диаграмме  обеспечиваются

меньшие  тепловые  потери  и  меньший  стук  дизеля.  Полу-

чается  такая  диаграмма  при  относительно  позднем  начале

впрыска.

277.  Помимо

количества  топлива,  сгорающего  взрыв-

ным  путем,  на  возникновение  стука  с  его  динамическим

воздействием  оказывает  большое  влияние  собственно  ско-

рость  сгорания.  Очевидно,  что  мы  имеем  здесь  дело  не

с  чисто  тепловым  взрывом,    а  с  промежуточной  формой

процесса    (см.      абзац    78      и      последующие),      при      которой

в  дополнение  к  одновременному  и  постепенному  взрывам

имеет  место  и  диффузионное  горение,  так  как  по  меньшей

мере  часть  топлива  все  еще  не  испарилась  и  не  смешалась

с  воздухом  в  период  распространения  горения  по  объему

камеры. При увеличивающемся отношении θ и прочих

6*





164

неизменных  условиях  (например,  если  при  той  же  на-

грузке  испытывается  серия  топлив  с  уменьшающимся

цетановым  числом)  степень  и  интенсивность  взрывного

сгорания  увеличиваются  (рис.  114),  так  как  процесс  все

более  и  более  приближается  к  чисто  взрывному  сгоранию.

Это  очень  хорошо  видно  на  регистрациях,  выполнен-

ных   NACA,   аналогичных    регистрациям,     показанным



на  рис.  96,  но  полученных  при

большем  отношении  θ  (рис.  115).
      278.  Рикардо  [16]  назвал  фа-

зу

II

фазой

неконтролируемого

сгорания,

и,

действительно,

при-

ходится  признать,  что  в  началь-

ной  стадии  развития  быстроходных

двигателей  в  период  между  1930  и
1940  гг.  едва  ли  мог  стоять  вопрос

о  контроле  над  повышением  давле-

ния  в  течение  фазы  II.  Делались

попытки

уменьшить

период

за-

держки

за

счет

конструктивных

изменений  и  ввода  в  специфика-

цию  топлива  ограничения  по  мини-

мальному

цетановому

числу.

Но

своевременное

и

полное

заверше-

ние  горения  в  фазах  I I I ,   а  и
I I I ,

б

требовало

столь

большого

внимания,

что

конструкторы

скорее  были  склонны  согласиться

с  жесткой  работой  двигателя,  чем  идти  на  уменьше-

ние  подачи  топлива  за  период  индукции.  С  точки

зрения  прочности  это  в  некоторых  случаях  оказывается

допустимым.  Нагрузка  на  детали  двигателя,  помимо  на-

личия  или  отсутствия  критических  вибраций,  зависит

также  от  диаграммы  давлений  цикла  в  целом.  Когда  горе-

ние  заканчивается  главным  образом  в  течение  фазы  II,

как  это  нередко  имеет  место  при  частичных  нагрузках,

эффект  динамического  приложения  усилий  может  быть

очень  большим  (рис.  116,  а).  Если  за  фазой  II  следует-

ярко  выраженная  фаза  I I I ,   в  течение  которой  наблю-

дается  повышение  давления,  то  динамическая  нагрузка

может  быть  и  не  выше  статической  (рис.  116,  б),  как  это

часто  имеет  место  во  многих  тихоходных  двигателях.

При   увеличивающейся   нагрузке   стук,   следовательно,

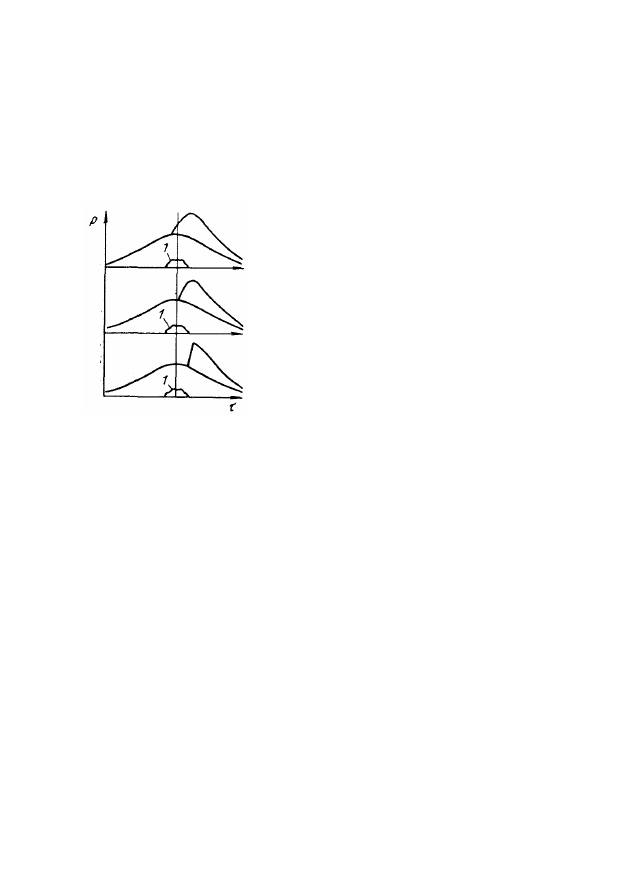

Рис.  114.  Индикаторные

диаграммы  быстроходного

двигателя  с  воспламене-

нием от сжатия при работе

на  топливах  с  различным

цетановым числом:



1 — подъем иглы





165

может  усиливаться  при  увеличении  количества  подавае-

мого  топлива  до  определенного  значения  и  затем  умень-

шаться вследствие сокращения τ

i

 и все большего затупле-





Рис.  115.  Иллюстрация  быстрого  распространения  пламени  после  прак-

тически  полного  испарения  в  случае  относительно  длительного  периода

задержки воспламенения



ния  угла  β  (см.  рис.  116,  а),  с  помощью  которого  наиболее

просто оценивается описанный  выше эффект.



279.  Теперь  можно  перечислить  факторы,  которыми

определяется  скорость  сгорания  в  фазе  II,  а  именно:

степень смешения, состав смеси и интенсивность движения





166

заряда.  С  помощью  этих  факторов  представляется  воз-

можным  в  значительной  степени  контролировать  повы-

шение  давления  при  сгорании.  В  последующей  стадии  раз-

вития  дизелей  было  достигнуто  значительное  смягчение

работы  дизелей  именно  таким  образом.  Влияние  боль-

шего  или  меньшего  совершенства  смешения  уже  рассма-

тривалось  в  абзаце  277  в  связи  с  серией  диаграмм,  полу-

ченных  при  различных  значениях  θ.  Из  них  следует,

что по мере увеличения  Θ,  и  как следствие,  усиления

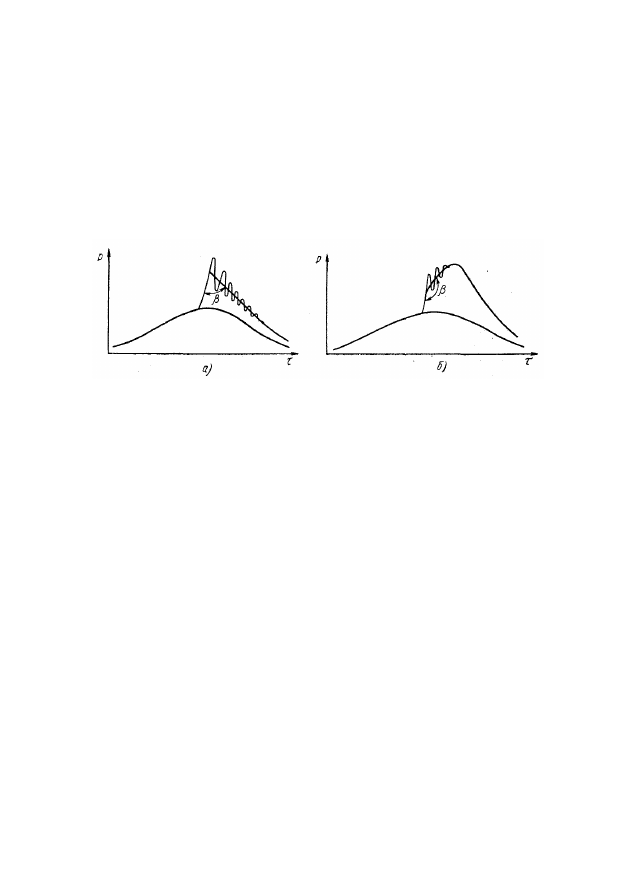

Рис.    116,  Иллюстрация  эффекта  динамического  приложения  нагрузки

при  сгорании,    уменьшающего  усталостную  прочность  подвижных  де-

талей двигателя:



а — сильного;  б — менее сильного



взрывного  характера  процесса  становится  все  более  слож-

ным  найти  компромисс  между  желательностью  плохого

смешения  для  подавления  стука  и  желательностью  хо-

рошего смешения для достижения полного горения.



280.  Можно  использовать  четыре  метода  для  дости-

жения требуемого компромисса:



а)  Изменение  процесса  впрыска  таким  образом,  чтобы

в  течение  периода  индукции  только  небольшая  порция

топлива  впрыскивалась  в  цилиндры.  Это  может  быть

в  принципе  достигнуто  применением  системы  впрыска

особой  конструкции  (см.  рис.  103  и  117).  Однако  создание

конструкции,  обеспечивающей  положительный  эффект  при

всех  скоростных  режимах,  затруднено  (рис.  118).  Для

реализации  этого  метода  применялась  даже  специальная

дополнительная  система  впрыска  (так  называемый  вспо-

могательный  впрыск).  В  дальнейшем  этот  метод  уступил

место  другим.  К  тому  же  вся  проблема  стала  менее  острой

в  связи  со  стабилизацией  цетанового  числа  рыночных

топлив.
