159

годов,  период  индукции  оказывался  очень  длинным,  и

в  результате  на  малых  нагрузках  воспламенение  было

затруднено,  а  в  некоторых  случаях  даже  наблюдались

пропуски  вспышек.  Можно  предположить,  что  при  этом

наибольшее  влияние  оказывали  факторы,  приведенные

в  пп.  3  и  4.  В  случае  однородного  смешения  при  этом  могли

создаться  условия,  при  которых  в  течение  периода  ин-

дукции,  т.  е.  до  взрыва,  в  резуль-

тате  идущих  реакций  выделялось

уже  заметное  количество  тепла.

Невозможность

сокращения

пе-

риода индукции побудила одного

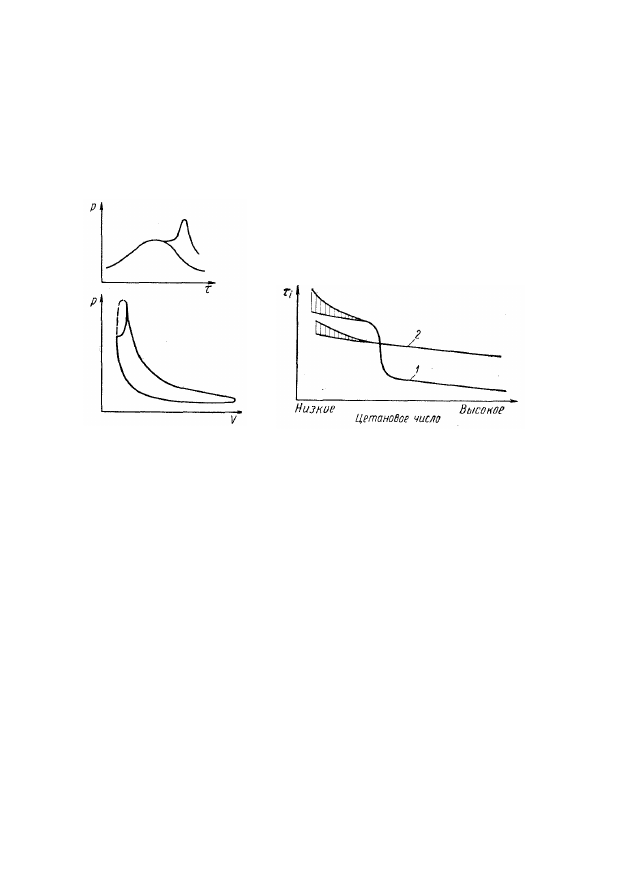

Рис.  107.  Иллюстрация

чрезмерно  продолжитель-

ного  периода  индукции,

наблюдаемого  в  дизеле

с акрокамерой, вследствие

высокой турбулизации



Рис.  10S.  Зависимость  длительности  пе-

риода  индукции  от  цетанового  числа

в  компрессорном  двигателе  с  воспламе-

нением  от  сжатия  при  двух  значениях

давления  распиливающего воздуха:



1 — высоком;  2 — низком



из  изготовителей  двигателей  с  акрокамерами  отстаивать

диаграмму  ρ—V  типа,  показанной  на  рис.  107.  Небла-

гоприятный  ее  характер  по  сравнению  с  диаграммой

цикла  Сабатэ,  полученной  в  тех  же  пределах  изменения

параметров, очевиден.



271.  Наглядный  пример  влияния  тех  же  факторов  на

период  индукции  имел  место  в  компрессорных  дизелях.

Когда  в  таком  двигателе  определялся  период  индукции

для  различных  топливных  смесей  (см.  абзац  266  и  рис.  104),

то  не  всегда  получалась  плавная  кривая  зависимости;

при  определенном  соотношении  компонентов  наблюдался

скачок  (рис.  108,  кривая  1).  Если  давление  воздуха,  ис-

пользуемого  для  распыла  топлива,  низкое,  то  у  топлив

с  высоким  цетановым  числом  значение  τ,  оказывалось

выше, чем при   большем  давлении воздуха; скачок в τ

i







160

наблюдался  либо  при  более  низком  цетановом  числе,

либо  отсутствовал  (рис.  108,  кривая  2).  Нетрудно  пред-

ставить  себе,  что  при  таком  способе  распыливания,  когда

топливо  впрыскивается  в  мелко  раздробленном  виде

с  помощью  сильного  потока  воздуха,  который  продол-

жает  втекать  в  цилиндр,  и  после  того,  как  топливо  уже

полностью  впрыснуто,  любая  локальная  концентрация

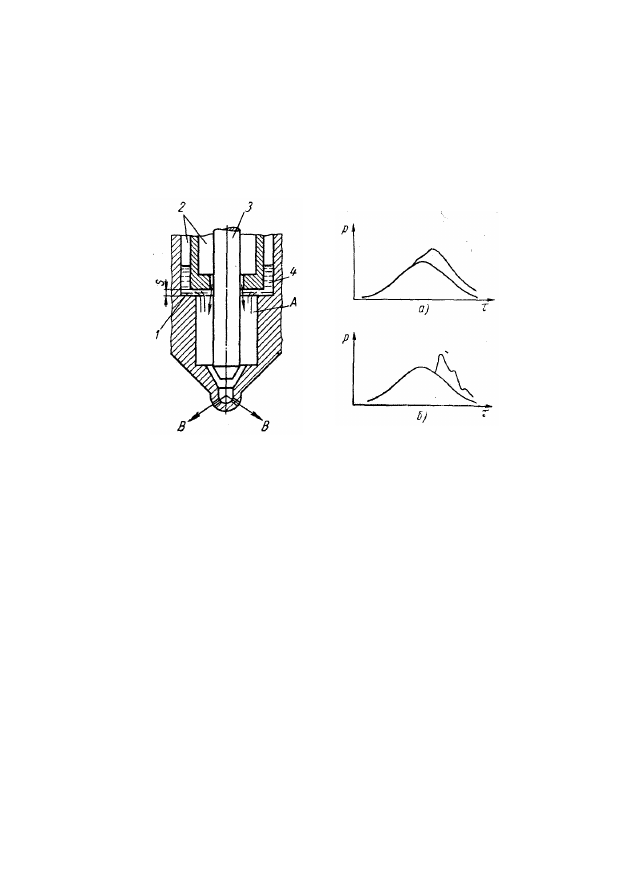

Рис. 109. Схема типичной

форсунки для компрессор-

ного распыла:



А  —  эжекционное  действие;

В  —  топливный  туман;  1  —

щель;  2  —  распиливающий

воздух;  3  —  механически

управляемый  клапан;  4  —

топливо



Рис.  110.  Влияние  вели-

чины  s  щели  (рис  109)

на

развернутые

индика-

торные

диаграммы

для

топлива  повышенной  вяз-

кости:



a—скорректированная

вели-

чина  s  щели  1;  б—чрезмерно

малая   величина s щели  1



смеси  с  коэффициентом  КС,  равным  или  превышающим

оптимальное  значение,  может  существовать  лишь  в  те-

чение  очень  короткого  периода,  особенно  если  нагрузка

мала (абзац 269).



272.  Конструкция  распылителя  двигателя  с  компрес-

сорным  распылом  ясна  из  рис.  109.  Внутри  этого  простого

распылителя  топливо  подается  в  поток  воздуха  с  помощью

искусственно  созданного  перепада  давления.  Величина  s

щели  1  определяет  скорость,  с  которой  топливо  поступает

в  основной  поток  воздуха.  Было  замечено,  что  при  уве-

личении  вязкости  топлива  могло  происходить  резкое

увеличение  периода  индукции  τ

i

,  аналогичное  показанному

на рис.   108.  Увеличением при вязком топливе высоты









161

щели  1  таким  образом,  чтобы  s

3

  увеличилось  пропорцио-

нально  увеличению  вязкости  (течение  топлива  через

щель  ламинарное),  удавалось  Достичь  резкого  улучшения

процесса  (рис.  110).  Это  свидетельствует  о  том,  что  кон-

центрация  топлива  во  впрыскиваемой  струе  должна  иметь

определенное  критическое  значение  —  явление,  анало-

гичное  явлению,  упомянутому  в  абзаце  269.  Таким  обра-

зом,  компрессорный  распыл,  обеспечивающий  быстрое

и  особо  тонкое  смещение,  может  из-за  этой  особенности

создавать трудности для воспламенения топлива.

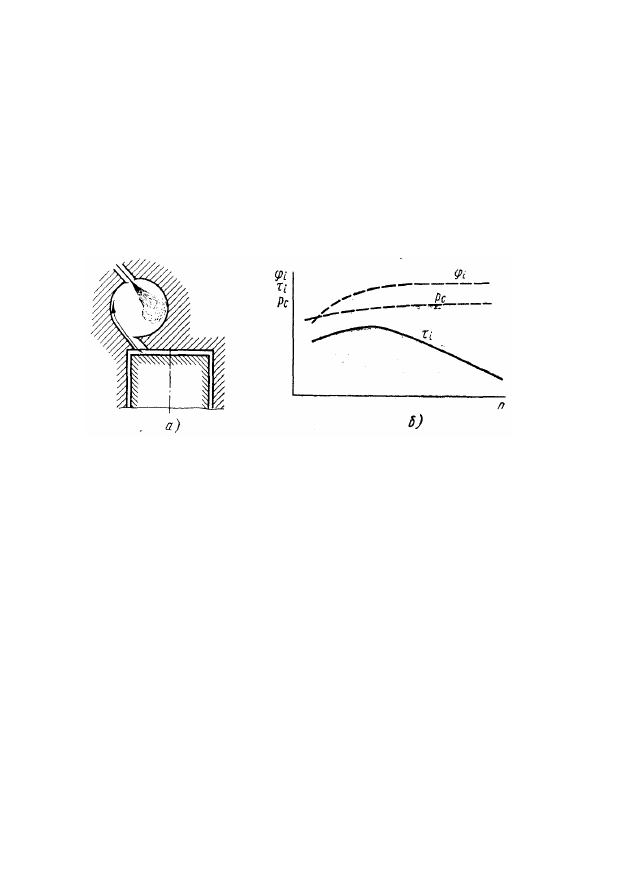

Рис. 111. Камера сгорания  «Комета»:



а  —  схема  камеры  первоначального  варианта;  б  —  кривые  давления      в  конце

сжатия в вихревой камере и периода индукции



273.  Из  приведенного  выше  ясно,  что  следует  соблю-

дать  большую  осторожность  при  использовании  турбули-

зации.  В  случае,  когда  имеет  место  прямое  соприкоснове-

ние  воздуха  или  топлива  с  очень  горячими  стенками,

например,  в  предкамерных  двигателях  с  теплоизолиро-

ванными

вставками-воспламенителями,

благоприятное

воздействие  турбулентности  достигается  за  счет  факторов,

описанных  в  пп.  1  и  2  (абзац  269).  Было  установлено,

что  в  двигателе  Рикардо  с  камерой  типа  «Комета»
(рис.  111,  а),  которая  совершила  переворот  в  дизелестрое-

нии  в  период  с  1930  по  1940  г.,  начиная  с  некоторого  ско-

ростного  режима,  период  индукции  в  единицах  времени

уменьшается  с  ростом  числа  оборотов  —  его  длительность

в  градусах  поворота  коленчатого  вала  остается  неизмен-

ной.  При  этом  на  диаграммах  давления,  снятых  в  сфе-

рической  вихревой  камере,  обнаружили  увеличение  дав-

ления с ростом числа оборотов (рис.   111, б); давление



6    Д. Д. Брозе





162

в  цилиндре  также  росло  с  повышением  числа  оборотов

в  результате  увеличения  дросселирования  при  перете-

кании  заряда  в  вихревую  камеру.  В  таких  двигателях

используется  эффект  аккумулирования  тепла  в  стенках

теплоизолированной  вставки  в  течение  процессов  горения

и  расширения  с  последующей  отдачей  этого  тепла  заряду

в  процессе  сжатия.  Подобная  регенерация  тепла  сама

по  себе  уменьшает  к.  п.  д.,  но  этот  отрицательный  эффект

может  быть  нейтрализован  улучшением  эффективности

горения  за  счет  неизменности  периода  индукции,  выра-

женного в градусах поворота коленчатого вала двигателя.

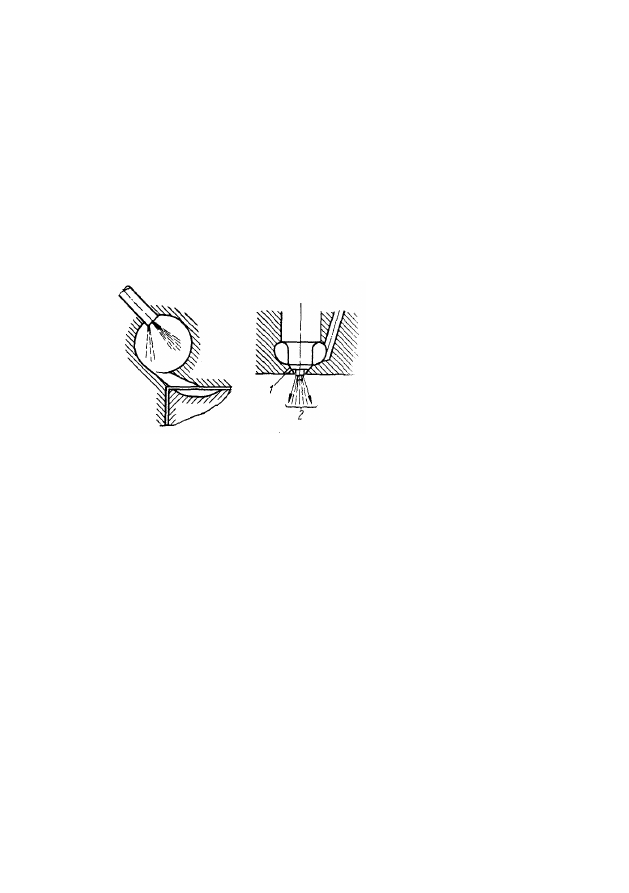

Рис.  112.  Распылитель

типа  Пинтакс  со  вспомо-

гательным  пусковым  рас-

пыливающим отверстием:



1  —

вспомогательная струя;

2 —

основная струя

Скорости  воздуха  в  камере  «Комета»  меньше,  чем  это  имело

место  в  акрокамере,  и  топливо  в  данном  случае  не  впры-

скивается  в  зону  заряда  с  наибольшей  скоростью,  а  кон-

центрируется  вблизи  горячей  стенки  выше  горловины

вихревой камеры.



274.

В  холодном  двигателе  теплоизолированная

вставка  не  может  оказывать  положительного  воздействия,

напротив,  в  нее  интенсивно  отводится  тепло.  Поэтому

двигатели,  подобные  описанному,  имеют  плохие  пусковые

качества.  Улучшение  пусковых  качеств  было  достигнуто

использованием  в  распылителе  маленького  дополнитель-

ного  отверстия  с  осью,  направленной  к  горловине  камеры,

через  которую  в  вихревую  камеру  при  пуске  поступает

наиболее  нагретый  воздух  (рис.  112).  При  использовании

этого  принципа  в  штифтовом  распылителе,  в  котором  про-

ходное  сечение  увеличивается  с  увеличением  числа  обо-

ротов  и  нагрузки,  оказывается,  что  доля  топлива,  впры-

скиваемого  через  дополнительное  отверстие,  очень  ве-

лика  при  пуске  (около  90%)  и  очень  мала  (около  10%)

при нормальных условиях работы.
