Сгорание в поршневых двигателях (Брозе Д.) - часть 38



151

и  снижения  теплового  режима  двигателя.  Результаты

опытов  по  сравнению  цетановых  чисел  легких  дистиллятов

и  арахисового  масла  (растительное  масло,  состоящее  из

длинной  н-алкильной  цепи  с  группой,  полученной

из  глицерина,  которое  не  может  возгоняться  без  разло-

жения)  иллюстрируются  в  табл.  5.  В  этой  же  таблице

приведены  соответствующие  значения  периода  индукции

в  градусах  угла  поворота  коленчатого  вала.  Дизель,  на

котором  получены  эти  значения,  четырехтактный,  непо-

средственного впрыска.

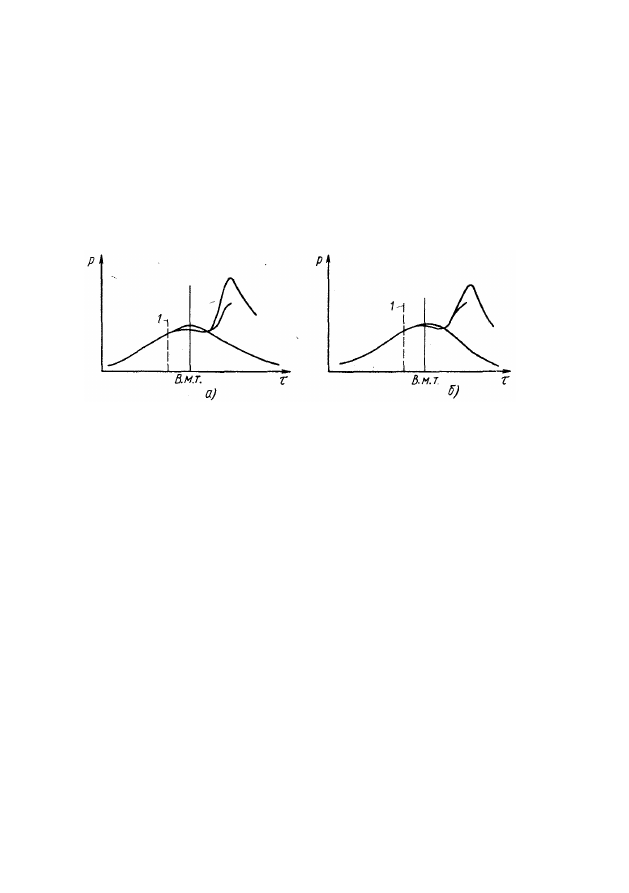

Рис.  100.  Влияние  тепла,  затрачиваемого  на  прогрев  и  испарение  топ-

лива, на падение давления в период индукции:



а  —  при  легкоиспаряющемся  топливе;  б  —  при  трудноиспаряющемся  топливе:

1 — начало впрыска



Д.  Наконец,  рассмотрим  падение  давления  из-за  за-

трат  тепла  на  прогрев  и  испарение  топлива,  видимое  на

специально  для  этой  цели  снятых  диаграммах  «давление—

время»  (рис.  100).  При  одинаковом  периоде  индукции

в  случае  тяжелого  нефтяного  остатка  (рис.  100,  б)  падение

давления  заметно  меньше  и  начинается  позднее,  чем  при

впрыске  дистиллята  (рис.  100,  а).  При  проведении  по-

добных  опытов  распыливание  и  распределение  топлива

по  камере  должны  быть  как  можно  более  однородными,

иначе  реакции  в  период  индукции  в  отдельных  зонах

с  оптимальными  условиями  будут  идти  достаточно  интен-

сивно  и  компенсировать  за  счет  выделяющейся  в  этих

реакциях  энергии  падение  давления  вследствие  прогрева

и испарения.



261.  Выше  отмечалось,  что  физическая  фаза  периода

индукции  начинает  доминировать  в  случае  тяжелых  топлив

на  режимах,  на  которых  двигатель  еще  не  прогрет.  Влия-

ние  этого  фактора  при  пуске  двигателя  и  при  работе  в  хо-

лодную погоду, особенно в двигателях малых размеров,





152

проявляется  и  в  случае  применения  легких  дизельных

топлив.  Следует  помнить,  что  период  индукции  при  пуске

очень  продолжителен,  поэтому  струи  успевают  раз-

виться  и  попадают  на  холодные  стенки  камеры  сгорания.

В  результате  может  иметь  место  такой  недостаток  горю-

чего  в  заряде,  что  если  даже  и  произойдет  воспламенение,

оно  не  будет  сопровождаться  необходимым  повышением

давления.  Необходимо  отметить,  что  часто  можно  облег-

чить пуск холодного двигателя впрыском бензина, име-

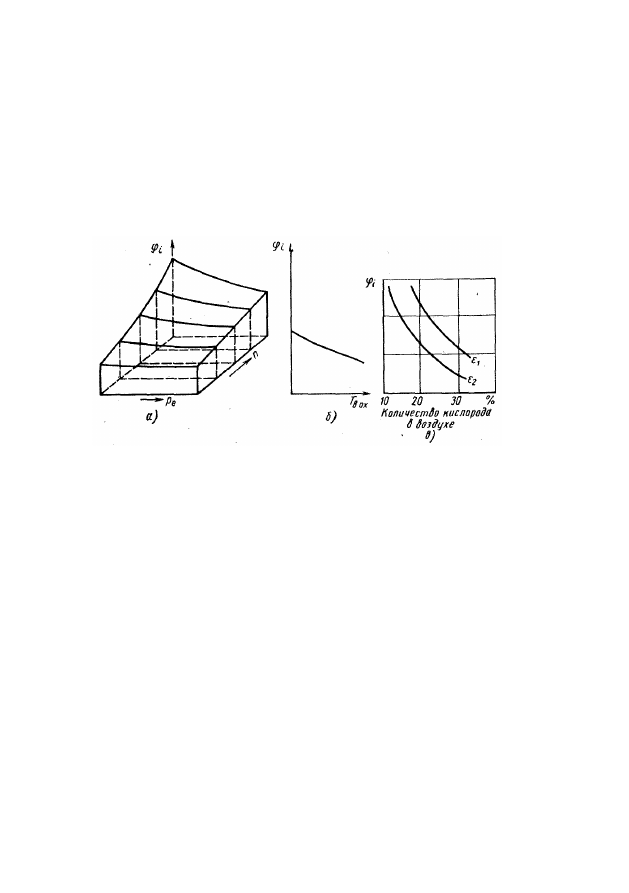

Рис.  101.  Влияние  на  продолжительность  периода  индукции,  измерен-

ного в градусах поворота коленчатого вала:



а  —  нагрузки  и  числа  оборотов  двигателя      (изменение      температуры  и  давле-

ния);  б  —  температуры  воды  T

в  ох

в  рубашке  охлаждения;  β  —  концентрации

кислорода   в   воздухе



ющего  на  рабочих  режимах  более  длинный  период  ин-

дукции,  чем  у  дизельного  топлива.  В  очень  холодную  по-

году  для  пуска  дизелей  иногда  применяется  эфир.  Для

улучшения  испарения  впрыскиваемого  топлива  исполь-

зуются хорошо известные свечи накаливания.



262.  Из  приведенных  выше  примеров  ясно,  как  влияют

температура  и  тип  применяемого  топлива  на  период

индукции.  Влияние  температуры  наглядно  иллюстри-

руется  рис.  101,  а,  где  представлена  зависимость  периода

индукции  в  двигателе,  аналогичном  упомянутому  выше,

от  нагрузки  и  числа  оборотов.  Следует,  конечно,  иметь

в  виду,  что  в  этом  случае  меняется  не  только  темпера-

тура.  Другой  пример  влияния  температуры  показан  на

рис.  101,  б,  из  которого  следует,  что  температура  охла-

ждающей воды оказывает влияние на температуру заряда.





153

263.  Влияние  давления  может  быть  достаточно  точно

выражено зависимостью

, причем в большин-



стве случаев можно приближенно считать, что

,



так  как  обычно  химическая  составляющая  периода  ин-

дукции  преобладает  над  физической.  Это  впервые  было

продемонстрировано

диаграммами,

полученными

при

дросселировании  воздуха  на  впуске  в  двигатель  Томас-

сена  с  непосредственным  впрыском  (рис.  102).  В  этом  слу-

чае  также  изменяется  не  только

плотность  заряда  и  очень  трудно

оценить  влияние  всех  вторичных

изменяющихся  факторов  (темпе-

ратура,  условия  впрыска).  Более

определенные  результаты  полу-

чены  на  дизеле  с  переменной  сте-

пенью  сжатия  ε  в  опытах,  имев-

ших  целью  выявить  влияние  со-

держания  кислорода  О

2

  на  работу

двигателя  при  двух  значениях

степени  сжатия.  Была  также  полу-

чена    характерная     зависимость





(рис.  101,  в).  Таким  обра-

зом  упомянутое  выше  влияние  давления  с  большой
вероятностью  можно  считать  практически  идентичным
с  влиянием  содержания  О

2

.  Это  влияние  было  совер-

шенно  очевидным  при  использовании  газодизельного
процесса  с  вспомогательным  впрыском,  где  подача  про-
мышленного  или  городского  газа  немедленно  приводила
к  удлинению  τ

i

,  причем  до  такой  даже  степени,  что  работа

двигателя  на  высоких  числах  оборотов  становилась  чрез-
вычайно затруднительной (абзац 229)

1

.



264.  Влияние  мелкости  распыливания,  а  следова-

тельно,  давления  впрыска  не  столь  значительно,  за  исклю-

чением  случаев  применения  топлив  с  низкой  испаряе-

мостью  и  высокой  вязкостью.  На  практике  очень  трудно

оценить полностью влияние всех факторов, изменяющихся



1

  С  таким  объяснением  вряд  ли  можно  согласиться.  Даже  при

подаче  газа  в  количествах,  отвечающих  α  =  1,  концентрация  О

2

  сни-

жается  всего  лишь  на  10%.  Видимо,  здесь  сказываются  чисто  кинети-

ческие факторы. Прим. ред.





Рис.  102.  Влияние  давле-

ния,  изменяемого  дроссе-

лированием  воздуха  на

входе в двигатель, на про-

должительность  периода

индукции:



а — начало впрыска





154

с  давлением  впрыска,  например  дисперсности  (распреде-

ления  капель  в  объеме  камеры  сгорания).  Ведь  достаточно,

чтобы  оптимальные  условия  создались  в  каком-то  одном

месте камеры сгорания,  причем положение этого места



может  изменяться  без  какого-

либо

влияния

на

величину

периода индукции.



265.

В  конкретном  случае

эффект

мелкости

распылива-

ния

можно

продемонстриро-

вать.

Дизель

с

горизонталь-

ным

расположением

цилин-

дров,  в  который  топливо  впры-

скивалось

в

горизонтальной

плоскости

из

распылителя

со  щелевым  отверстием,  имел

устройство

для

создания

вихря,

вращающегося

вокруг

оси  цилиндра  (рис.  103,  а),

и

характеристику

впрыска

с

постепенно

увеличиваю-

щимся

давлением,

так

как

игла  в  начале  впрыска  откры-

валась

незначительно

(рис.

103,  б).  Опыты  показали,  что

при

дросселировании

воздуха

на

впуске,

осуществляемом

так  ж е,  ка к  это  делалось

в

случае

исследований,

ре-

зультаты

которых

показаны

на  рис.  102,  зависимость  пе-

риода  индукции  от  давления  заряда  из-за  изменения  давле-

ния  впрыска  оказалась  не  гиперболической;  на  ней  можно

различить  две  ветви  (рис.  103,  б).  Это  заставляет  пред-

положить,  что  период  индукции  второй  части  топлива,

подаваемого  под  более  высоким  давлением,  был  короче.

Учитывая  также  результаты  опытов,  которые  будут  об-

суждаться  позднее,  можно  предположить,  что  в  этом

случае  менялась  локальная  концентрация  топлива.  В  слу-

чае  конической  компактной  струи,  впрыскиваемой  из

круглого  отверстия,  вместо  дисперсной  струи,  впрыски-

ваемой  из  щели,  отмеченное  явление  было  бы,  очевидно,

менее заметным.

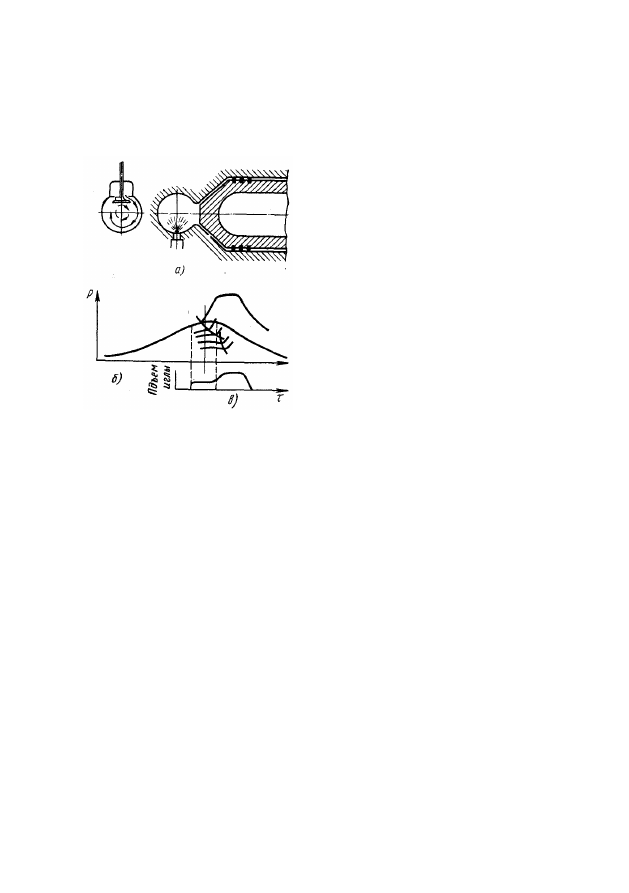

Рис.    103.    Влияние    мелкости

распыливания  на  продолжитель-

ность периода индукции:



а  —  схема  дизеля  с  горизонтально

расположенными  цилиндрами  с  ви-

хреобразованием,  создаваемым  за-

ширмленным  клапаном  и  веерооб-

разной  струей  топлива;  б  —  инди-

каторные  диаграммы  при  разной

степени  дросселирования  воздуха

на  впуске;  в  —  зависимость  подъема

иглы  форсунки  от  времени,  иллю-

стрирующая  ступенчатый  характер

впрыска
