143

причиной  последнего  является  вибрация  деталей  дизеля.

Как  следствие,  в  случае  тихоходных  судовых  дизелей  это

может  быть  сильный,  ухающий  звук  низкой  частоты
(свободная  частота  основного  тона,  изменяющаяся  в  пре-

делах  от  нескольких  десятков  до  нескольких  сотен  коле-

баний  в  секунду).  Имеется  множество  обертонов  или,

вернее,  сопутствующих  более  высоких  тонов,  так  как

в  дополнение  к  детали  двигателя,  вибрирующей  с  мини-

мальной  частотой,  могут  вибрировать  и  другие  детали.

Иногда  прослушивается  звук,  соответствующий  собствен-

ной  частоте  колебаний  газа  в  камере  сгорания.  В  случае

двигателей  средних  размеров  колебания  газа  в  камере

сгорания  вызывают  типичный  детонационный  стук.  Обер-

тон,  соответствующий  этому  источнику,  характерен.  Он

имеет  частоту  порядка  нескольких  сотен  колебаний  в  се-

кунду.  В  быстроходных  дизелях,  в  которых  нередко

проявляется  взрывное  горение,  «стук»  прослушивается

при  сравнительно  низких  числах  оборотов,  причем  тон

его  при  этом  иной  (нечто  похожее  на  кудахтанье  —  тер-

мин,  который  иногда  применяется);  при  больших  числах

оборотов

звук

основного

тона

вследствие

увеличения

возбуждающей  частоты  переходит  в  нечто  напоминающее

хрюканье,  и  начинают  преобладать  обертоны.  Частично

это  вновь  тон  собственно  камеры  сгорания  (в  случае

некоторых  систем  сгорания),  который  в  многоцилиндро-

вых  двигателях  может  доходить  до  пронзительного  сви-

стящего  звука  (особенно  в  случае  двигателей  непосред-

ственного  впрыска  —  из-за  применяемой  формы  камеры

сгорания).  В  целом  проблема  снижения  шумности  дизеля

не  решена,  но  некоторые  конструкторы  добились  успеха

в  снижении  шумов  до  приемлемого  уровня.  Для  этого

конструкция  двигателя  должна  быть  достаточно  жесткой,

а процесс сгорания должен тщательно контролироваться.

252.  На  рис.  96  представлены  репродукции  киносъемки

процесса  сгорания,  сделанные  в  NACA.  На  освещенном

фоне  видны  распространяющиеся  струи  топлива.  В  не-

который  момент  возникает  светящаяся  точка  (очаг  вос-

пламенения;  химическая  люминесценция,  возникающая

до  этого  момента,  наблюдалась  уже  ранее  другими  иссле-

дователями,  но  свечение,  представленное  здесь,  действи-

тельно  является  началом  возникновения  пламени).  Этот

очаг  пламени  быстро  развивается,  причем  одновременно

появляются   новые   центры   воспламенения   (абзац   79);





144

начинается  вторая  фаза  горения.  Очень  трудно  установить

экспериментально,

какие

условия

являются

наиболее

благоприятными

для

возникновения

первичного

очага

воспламенения.



253.  Чем  короче  период  индукции,  тем  меньше  интен-

сивность  взрыва  вследствие  меньшего  количества  топлива

в  камере  и  худшего  его  распыления,  испарения  -и  смеше-

ния с воздухом к моменту,  когда начинается  горение.





Рис.  96.    Постепенное  распространение  пламени  из  отдельных  очагов

воспламенения  при  относительно  коротком  периоде  задержки  воспла-

менения:



A,   В — очаги   воспламенения



Для  того  чтобы  приблизиться  к  идеальной  диаграмме,

стремятся  сократить  период  индукции,  но  сокращение

это  имеет  разумный  предел  не  только  из-за  реальных

возможностей  его  осуществления  в  быстроходных  дизелях,

но  также  вследствие  связанных  с  этим  недостатков;  много-

кратно  подтверждалось,  что  когда  период  индукции  со-

кращается  до  очень  малых  значений  (предел  этого  сокраще-

ния  зависит  от  конкретно  рассматриваемого  двигателя),

сгорание  ухудшается,  растягивается  процесс  догорания

и,  как  следствие,  уменьшается  к.  п.  д.  Это  связано  с  черес-

чур  быстрым  испарением  топлива,  впрыскиваемого  в  пламя,

в  связи  с  чем  уменьшается  дальнобойность  струи  и,  как

следствие,

ухудшается

смесеобразование.

Дальнейшие

сведения  по  этому  вопросу  см.  в  абзацах  293,  361.  На

рис.  97, а, б показаны две индикаторные диаграммы  и





145

соответствующие  им  характеристики  скоростей  тепловы-
деления

.  Здесь  следует  отдать  предпочтение  индика-

торной диаграмме, изображенной на рис. 97, а, так как

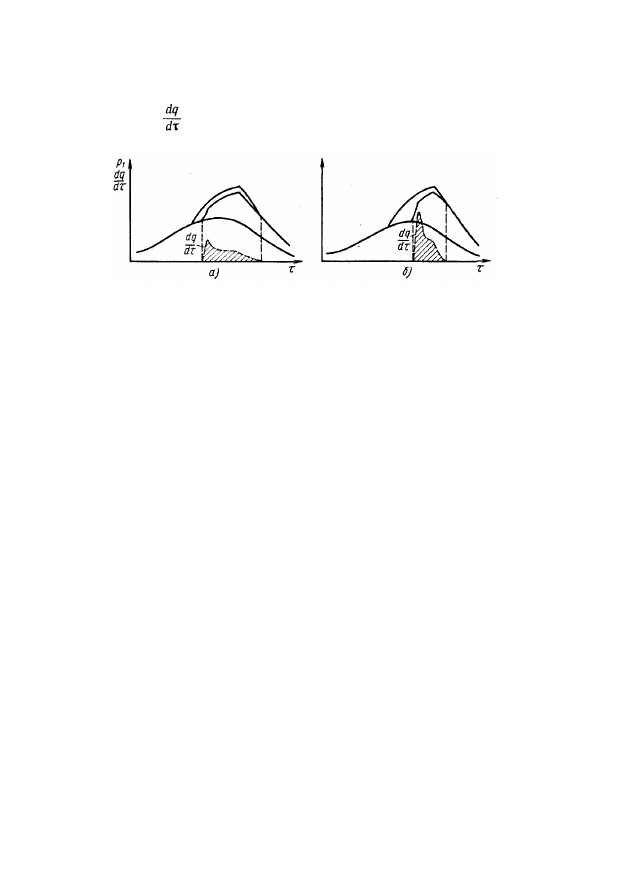

Рис.  97.  Влияние  продолжительности  периода  индукции  на  ха-

рактер тепловыделения:



о — короткий период индукции; б — длинный период индукции



при  индикаторной  диаграмме,  изображенной  на  рис.  97,  б

горение  протекает  неприемлемо  жестко;  выбор,  однако

может быть и значительно более трудным.




I.

ПЕРИОД ИНДУКЦИИ

254.

В

противоположность

теоретическому

периоду

индукции,  рассмотренному  для  случая,  когда  гомогенная

смесь  имеет  первоначально  температуру  t

0

  и  когда  именно

от  момента  достижения  смесью  этой  температуры  отсчи-

тывается  период  индукции,  в  действительном  цикле  имеется

жидкое  топливо  с  относительно  низкой  температурой  t

m

,

вводимое  в  воздушную  среду  с  более  высокой  температу-

рой  t

c

.  Последняя  обычно  изменяется  в  течение  периода

впрыска;  с  одной  стороны,  она  возрастает  вследствие

продолжающегося  сжатия,  с  другой  —  уменьшается  из-за

локального  охлаждения  воздуха  в  результате  контакта

с  топливными  струями  и  отдачи  тепла  от  воздуха  к  топ-

ливу.  При  этом  возможны  очень  большие  отклонения

значений  температуры  от  средней  ее  величины.  Нагретое

топливо  начинает  испаряться,  вследствие  чего  позади

каждой  движущейся  капли  образуется  паровой  след.

В  период  испарения  капля  вовсе  не  должна  иметь  темпе-

ратуру  кипения,  соответствующую  данному  давлению:

вначале  концентрация  паров  равна  нулю,  и  при  относи-

тельном движении капли и воздуха будет происходить





146

быстрое  испарение  даже  при  очень  низком  давлении

паров на поверхности капли.



255.  Среднее  давление  паров  все  еще  остается  неболь-

шим  даже  после  полного  испарения,  что  станет  ясным
из  следующего  примера.  Примем,  что  средний  молекулярный
состав  легкого  дизельного  топлива  соответствует  С

15

Н

30

.

Теоретически  необходимое  количество  воздуха  равно  при
этом  107  объемным  частям  воздуха  на  одну  часть  топлива.
При  обычном  для  больших  двигателей  100%-ном  избытке
воздуха  (коэффициент  КС  =  0,5)  на  одну  часть  топлива
будет  приходиться  214  частей  воздуха.      Если  давление
сжатия  равно  30  am,  то  в  случае  гомогенной  смеси  давле-
ние паров составит только

от 30 am, т. е. около



am,



следовательно,  топливо  и  при  температуре,  значительно
более  низкой,  чем  температура  его  кипения  при  атмосфер-
ном  давлении  (270°  С),  может  полностью  испариться.
В  приведенном  примере  температура  кипения,  соответст-
вующая



am, составляет около 170° С.



256.  Локально,      однако,      будут    достигнуты      большие

значения  парциального  давления  паров,  а  следовательно,

большие  значения  коэффициента  КС,  так  как  смешение

на  этой  стадии  процесса    еще  очень  несовершенно.  Пред-

ставляется  возможным  подсчитать  падение  температуры

воздуха  для  определенных  значений  достигнутого  давле-

ния  паров,  если  принять,  что  в  некотором  объеме  тепло,

подведенное      к      топливу      (тепло      подогрева,      испарения,

перегрева    паров  до    конечной  температуры),    отнято  от

воздуха,  содержащегося  в  этом  объеме.  Таким  образом,

было  бы  выявлено,  какой  предел  насыщения  может  быть

достигнут  при  заданных  температурах  и  давлении  воздуха,

а  также  при  данной  кривой  упругости  паров  топлива,

и,    следовательно,    можно  было  бы  получить  некоторое

представление  о  локальных  условиях.  В  частности,  при-

меняя      этот    метод,      установили,      что    при    коэффициенте

КС  =  1  уменьшение  локальной  температуры  воздуха  мо-

жет достигнуть  50° С.

257.  В  первом  приближении  можно  представить  те-

чение  процессов  в  следующем  порядке.  Капли  различных

размеров      прогреваются      по      экспоненциальной      зависи-

мости,      одновременно      испаряясь      (рис.      98)      [26].      Даже

в случае топлива сложного состава, имеющего широкие
