139

в  обоих  случаях  плотность  увеличивается  в  большей

степени,  чем  уменьшается  Н

и

).  В  результате  большее

количество  калорий  тепла  выделится  при  неизменной

продолжительности  впрыска  (рис.  90).  Диаграмма  давле-

ния  (рис.  91,  а)  показывает,  что  при  неизменном  начале

впрыска  увеличивается скорость  нарастания давления,

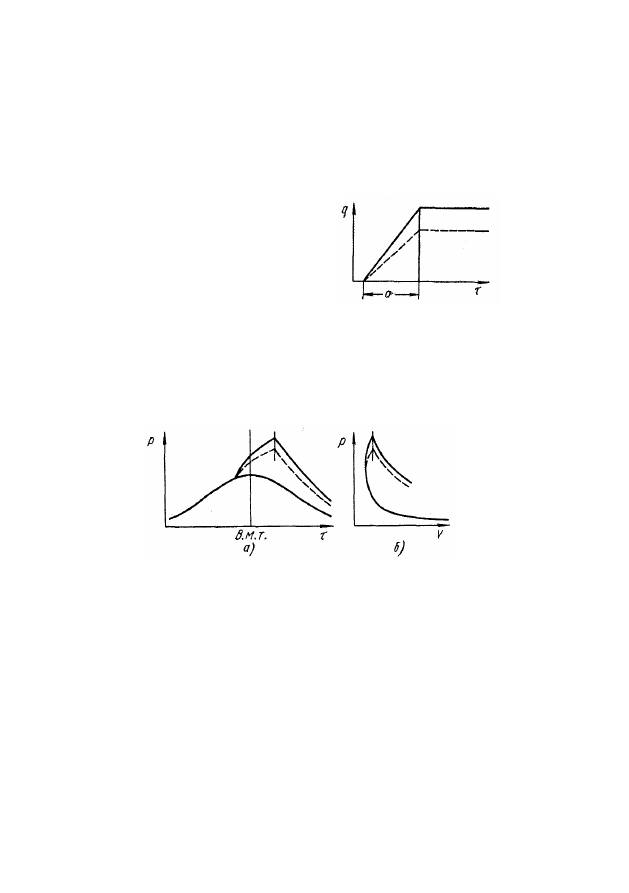

Рис.  90.  Влияние  плотности

топлива  на  тепловыделения

при  идеальном  сгорании  и

одинаковой  характеристике

впрыска топлива:



a   -продолжительность  впрыска



достигается  большее  давление  сгорания,  а  также  большее

среднее  индикаторное  давление  цикла  при  неизменном

объеме  впрыснутого  топлива  (рис.  91,  б).  Это  можно

наблюдать  на  практике,  когда  сравниваются  характе-

ристики  двигателя  на  двух  топливах  при  неизменном

положении рычага управления, или как это часто бывает





Рис.

91.

Индикаторные

диаграммы

идеального

сго-

рания топлив с различной плотностью:



а — развернутые; б—представленные в координатах р — V



с  малыми  двигателями  при  нагружении  их  до  положения,

когда  регулятор  выключается  из  работы  (рейка  насоса

на  упоре).  Но  и  в  том  случае,  когда  при  работе  на  обоих

топливах  двигатель  нагружается  одинаково,  будет  наблю-

даться  различие  в  диаграммах,  так  как  продолжитель-

ность  впрыска  при  большем  значении  произведения  Н

u

ρ

будет  меньше,  вследствие  чего  идеальный  процесс  сме-

щается  к  в.  м.  т.,  что  приведет  к  возрастанию  максималь-

ного давления сгорания и к. п. д. (рис. 92).







140

Учитывая  зависимости,  приведенные  ранее,  можно

найти  пути  достижения  как  можно  более  близкой  к  опти-

муму  регулировки  процесса  при  работе  двигателя  на  раз*

личных   топливах.   Не   исключена   также   возможность

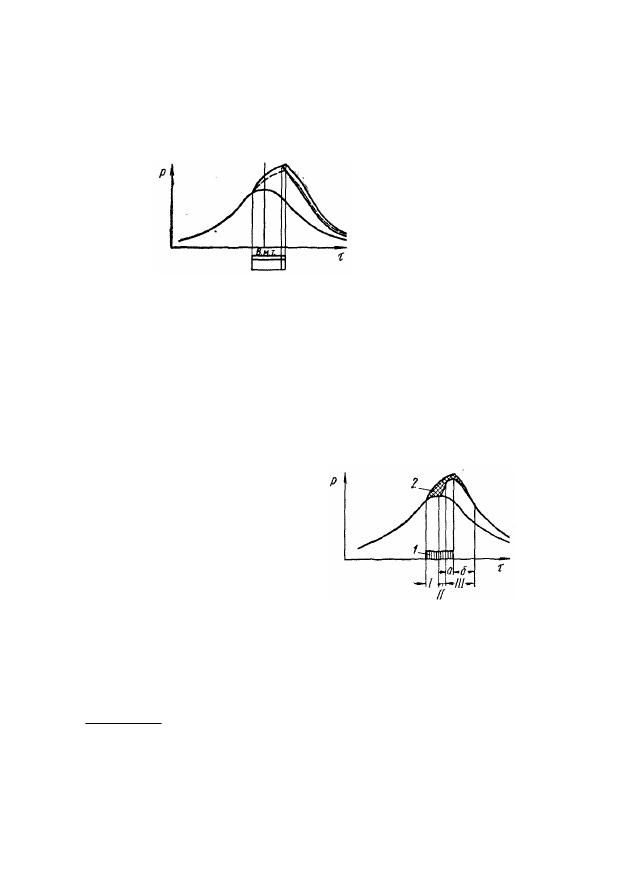

Рис.  92.  Изменение

индикаторной  диаграм-

мы при идеальном сго-

рании  за  счет  более

короткого  впрыска

при топливе с большей

плотностью



применения  плунжерных  пар  различного  диаметра  при

очень  большой  разнице  в  H

u

ρ,  которая  может  встретиться

в  случае  использования  двигателя  для  различных  назна-

чений  или  его  экспортирования  в  страны  с  резко  разли-

чающимися топливами.




ДЕЙСТВИТЕЛЬНЫЙ ПРОЦЕСС

247.

Рассмотрим  отклонения  действительной  индика-

торной  диаграммы  от  идеальной,  связанные  с  конечной

скоростью  реакций  и  несовершенным  смесеобразованием

1

(рис.  93).  На  диаграмме  пока-

заны  четыре  периода  (фазы)

горения   [26].



I.  Период  индукции  процесса

самопроизвольного  самовоспла-

менения,   которое   инициирует

горение  (время  воспламенения,

задержка      воспламенения      или

запаздывание воспламенения).

II.  Период  (фаза)  взрывного

сгорания      топлива,      аккумули-

рованного      и      подготовленного

к горению в течение периода I.

III.  Период  диффузионного  горения  топлива,  не  сго-

ревшего  за  период  II  и  поданного  позднее.  В  этом  случае

можно различить:

1

  Автор  не  упоминает  отклонения,  связанные  с  тепловыми  поте-

рями в действительном цикле. Прим. пер.







Рис.    93.     Фазы    сгорания

в дизеле:



1 — подвод тепла;  2 — идеаль-

ное  сгорание;  /,  //,  ///  — фазы

сгорания





141

а)  участок,  на  продолжении  которого  диффузионное

горение    практически      успевает    следовать    за      впрыском

и  где  диаграмма  давления  прямо  определяется  характе-

ристикой  впрыска;  этот  участок  с  периодом    II  вместе

составляют период основного горения

1

,



б)  участок  догорания,  происходящего  после  оконча-

ния  впрыска.



248.  Отклонения  действи-

тельной  диаграммы  от  идеаль-

ной      могут      быть      настолько

большими,  что  трудно  будет

найти  в  них  какое-либо  сход-

ство,    в,  частности,      в    связи

с  тем,  что  взрывное  горение,

следующее  за  сравнительно

длительной      задержкой    вос-

пламенения,      часто      всецело

определяет  процесс  сгорания.

К    этому      может  добавиться

и  несовершенство  самой  реги-

страции  давления  (из-за  отно-

сительно  инерционного  инди-

катора,  чрезмерно  длинного

соединительного              канала).

При    этом  в  одних    случаях

колебания  давления,  разли-

чимые  на  диаграммах,  могут

быть  целиком  обязаны  собст-

венным    колебаниям    индикатора  (рис.  94  а),  тогда  как

в  других  случаях  они  вызываются  колебаниями  давле-

ния,  связанными      с      наличием      колебательной      системы,

включающей камеру сгорания - индикаторный канал -



полость датчика (рис. 94, б).



249.  В  настоящее  время  легко  проверить,  не  являются

ли  диаграммы,  аналогичные  показанной  на  рис.  94,  а,

следствием влияния динамики индикатора, но в прошлом



1    Как  показали  советские  исследователи,  в  частности,  А.  И.  Тол-

стов,      период  основного    тепловыделения    не  ограничивается  в  ряде

случаев    моментом  достижения    максимального  давления.  Например,

в  двигателях  с  наддувом  нередко  более  50%  топлива  сгорает  позднее.

В  этом  плане  предлагаемое  автором  деление  далеко  от  универсальности

и  мало  отличается  от  классических  трех  фаз,  предложенных  Г.  Ри-

кардо. Прим. пер.

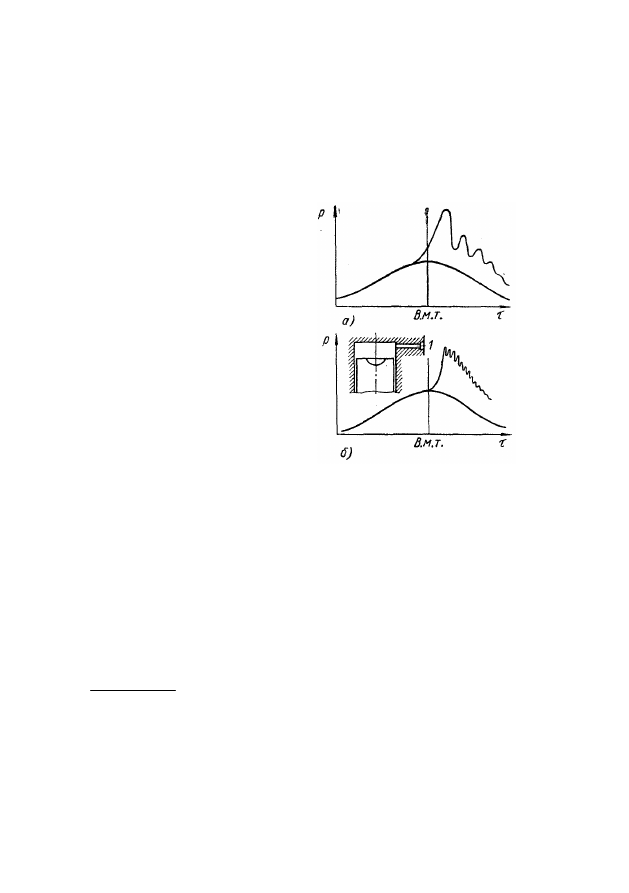

Рис.  94.   Давление,  замеренное

индикатором,    имеющим      собст-

венную частоту колебаний:



a  -  низкую;       б  - высокую;      1  —

точка замера





142

это  явление  вызвало  появление  ряда  ошибочных  гипотез

о  наличии  «последовательных  взрывов».  Труднее  выявить

влияние  собственно  измерительной  системы,  когда  коле-

бания  давления  малы  по  амплитуде  и  одновременно  имеют

очень  низкую  частоту  (собственная  частота  механических

индикаторов  давления  равна  100—200  гц,  оптических

и  электрических  1000—10  000  гц  и  более).  Записанная

диаграмма  давления  может  в  этом  случае  иметь  вид,

показанный  на  рис.  95  (непрерывная  кривая).  Эта  диа-

грамма  на  первый  взгляд  кажется  нормальной  и  может

быть использована для определения среднего индикатор-



Рис. 95. Влияние  инерцион-

ности    индикатора   на   вид

индикаторной диаграммы:



1

—

действительное

давление;

2 — давление, замеренное инди-

катором



ного  давления.  Ее  нельзя,  однако,  использовать  для

исследования  горения.  Как  видно  из  диаграмм,  не  исклю-

чено  даже,  что  замеренное  давление  сгорания  может

оказаться  ниже  действительного,  хотя  обычно  оно  ока-

зывается   выше  последнего.



250.  Для  точной  записи  давления  в  период  расширения,

что  очень  важно  для  определения  основных  показателей

цикла,  необходимо  применять  индикатор  с  очень  высокой

частотой  собственных  колебаний,  избегать  влияния  инди-

каторного  канала  и  применять  исключительно  надежные

методы  тарировки  по  давлению  и  по  времени  (или  объему).

Во  многих  опытах  удалось  получить  удовлетворительные

результаты  только  с  помощью  оптико-механических  или

стробоскопических  (типа  Фарнборо)  индикаторов  и  только

при  условии  принятия  всех  предосторожностей,  особенно

в  отношении  точности  привода  индикатора.    При  очень

узкой  индикаторной  диаграмме  дизеля,  имеющей  в  коорди-

натах  ρ—V  форму  бумеранга,  чрезвычайно  велика  ошибка

в  определении  среднего  давления    цикла  при  неверном

нанесении  на  индикаторную  диаграмму  угловых  отметок
(в. м. т.).

251.  В  результате  взрывного  горения  на  детали  дей-

ствует  динамическая  нагрузка  (абзац  6),  возникает  ха-

рактерный  для   дизеля   шум,   причем  непосредственной
