135

показано  ниже,  этого  недостатка  нет.  Те  же  диаграммы

в  координатах  ρ—V  представлены  на  рис.  83,  б,  из  кото-

рого  видно,  что  при  работе  на  частичных  нагрузках  сго-

рание  происходит  практически  при  постоянном  объеме,

а  на  повышенных  нагрузках  —  приблизительно,  в  соот-

ветствии с циклом Сабатэ.



242.  В  случае  регулирова-

ния  мощности  двигателя  из-

менением  начала  подачи  топ-

лива  при  постоянном  конце

ее,  как  это  в  некоторых  слу-

чаях  принято  на  практике,
серия  циклов  тепловыделения

выглядит,  как  показано  на

рис.  84.  Соответствующие  диа-

граммы  давления  представлены

на  рис.  85,  а,  где  видно,  что  максимальное  давление

сгорания  монотонно  возрастает  при  увеличении  нагрузки.

На  меньших  нагрузках  индикаторная  диаграмма  термо-

динамически  менее  благоприятна  (см.  диаграмму  ρ—V

на рис. 85, б), но в данном  случае будут особенно не-

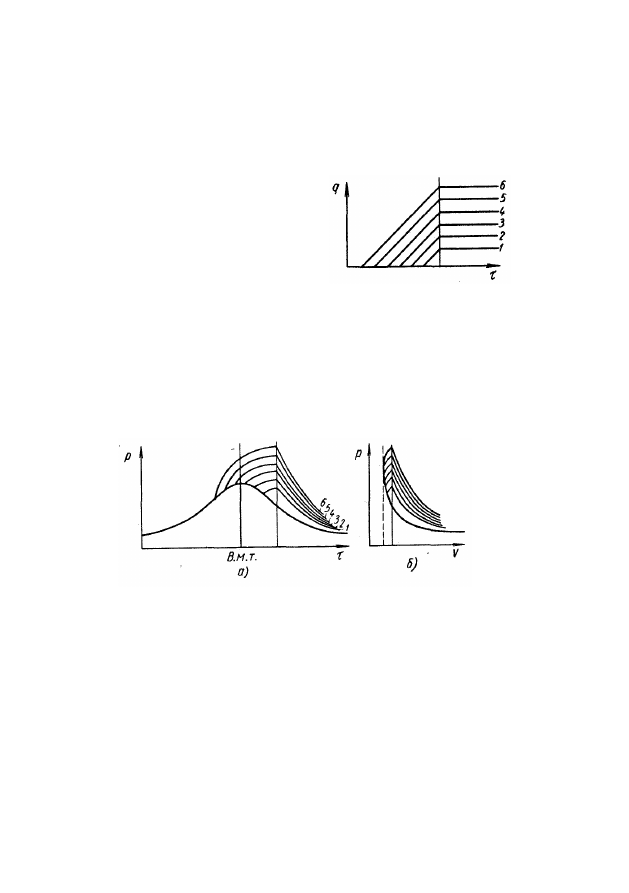

Рис.  85.  Индикаторные    диаграммы,  снятые  при  различ-

ных нагрузках двигателя при постоянном конце подачи:



α — развернутые;   б — представленные   в   координатах   р — V



благоприятно

сказываться

отклонения

от

нормального

процесса,  возрастающие  при  непрогретом  двигателе.  Не

будем  обсуждать  все  причины,  по  которым  этот  тип  регу-

лирования  мощности  иногда  является  предпочтительным.

Отметим  лишь,  что  он  применяется  в  тех  случаях,  когда

число  оборотов  двигателя  возрастает  с  нагрузкой  (судо-

вые или в прошлом авиационные двигатели).





Рис.  84.   Регулирование по-

дачи (мощности) при посто-

янном конце подачи





136

243.  Из  диаграмм  давления,  показанных  на  рис.  83,  б,

уже  очевидна  зависимость  от  нагрузки  теоретически  до-

стижимого  к.  п.  д.  Это  может  служить  базой  для  оценки

получаемых  в  действительности  значений  удельного  рас-

хода  топлива.  Во  всех  случаях,  когда  тепловыделение

происходит  приблизительно  в  самом  начале  хода  расши-

рения, к. п. д. может быть выражен формулой





при  условии,  что  теплоемкость  по-

стоянна.  В  действительности  тепло-

емкость

продуктов

сгорания

рас-

тет  с  температурой,  вследствие  чего

показатель  k  и  к.  п.  д.  несколько

уменьшаются

с

увеличением

на-

грузки  (а  следовательно,  и  темпе-

ратуры).  На  самом  деле  к.  п.  д.

будет

уменьшаться

еще

больше,

так  как  с  увеличением  нагрузки

процесс  приближается  к  циклу  Сабатэ.  В  принципе,

таким  образом,  получаем  (при  идеальном  горении)  зави-

симости,  показанные  на  рис.  86,  причем  зависимость

удельного  расхода  топлива  от  нагрузки,  естественно,

имеет  характер,  обратный  характеру  зависимости  к.  п.  д.

Изобразим

зависимости

удельного

индикаторного

g

i

и  удельного  эффективного  g

e

  расходов  топлива  от  на-

грузки,  приняв,  что:



1)  давление  на  входе  в  двигатель  равно  атмосферному

(1   am);

2)  давление на входе в двигатель равно 2,5 am;
3)  зависимости      g

i

      от      полного      количества      воздуха

в цилиндре в обоих случаях аналогичны;

4)  имеется  постоянная  разница  между  средним  инди-

каторным  (р

i

)    и  средним  эффективным  р

е

    давлениями,

равная  1  am.

Соответствующие  графики  показаны  на  рис.  87  (кри-

вые  /и  //).  Из  этих  зависимостей  очевидно,  что  из-за

уменьшения  относительного  значения  потерь  на  трение

удельный  расход  топлива  при  наддуве  оказывается  мень-

шим,  а  зависимость  его  от  нагрузки  становится  более

пологой. На рис. 87 в ряде точек приведены также зна-







Рис. 86. Зависимости

удельного индикаторного

расхода топлива и инди-

каторного к. п. д. от вели-

чины среднего индикатор-

ного давления





137

чения коэффициента избытка воздуха

для того,



чтобы  ясно  показать  соотношение  между  двумя  кривыми.
244.  Конструктор  обычно  стоит  перед  проблемой  уве-

личения к. п. д. до оптимального значения при поддер-

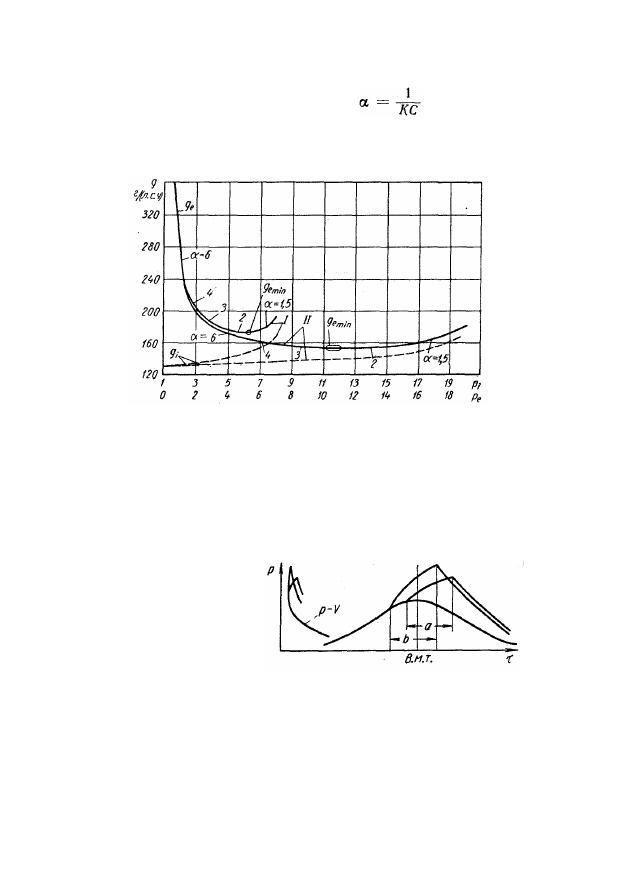

Рис.  87.  Влияние  высокого  наддува  на  зависимость  удельного  эффек-

тивного расхода топлива от среднего давления цикла:



/ — без наддува; // — с высоким наддувом



жании  в  то  же  время  давления  сгорания  в  разумных

пределах.  Повышения  к.  п.  д.  можно  достигнуть  увели-

чением  опережения  впрыска,  вследствие  чего  большая

часть сгорания будет протекать вблизи в. м. т. (рис. 88).



Рис.   88.    Влияние   угла



опережения   впрыска   на



величину   максимального



давления сгорания:



a,     b — продолжительность

впрыска



Но,  как  видно  из  рисунка,  с  ростом  к.  п.  д.  одновременно

растет  максимальное  давление  сгорания.  Как  будет  по-

казано  ниже,  выбор  опережения  впр,ыска,  при  котором

достигается

оптимум,  определяется  совершенно  иными

соображениями,  основанными  в  большой  мере  на  откло-

нениях действительного процесса от идеального. Полезно,









138

однако,  установить  в  принципе,  как  изменяются  к.  п.  д.

и  максимальное  давление  сгорания  при  опережении  впры-

ска  в  случае  идеального  процесса  для  того,  чтобы  срав-

нить  с  ними  данные,  получающиеся  на  практике.  Таким

образом  можно  выявить  действие  вторичных,  но  иногда

очень  важных  факторов,  таких,  например,  как  потери

тепла,  меняющиеся  со  временем,  движение  заряда  смеси

и т. д.   На рис. 89 схематически показаны зависимости



индикаторного

к.

п.

д.

η

i



и

максимального

дав-

ления

сгорания

р

mах



от

нагрузки

при

трех

раз-

ных

значениях

опере-

жения

впрыска

(были

выбраны

четыре

значе-

ния

подачи

топлива,

грубо соответствующие



нагрузкам

и



полной).



245.

Аналогичным

образом

мог ут

быть

в

принципе

установлены

и

другие

зависимости.

Некоторые

из

них

дейст-

вительно  важны  и  могут  встретиться  на  практике  при  ис-

пользовании топлив с различными свойствами.



Единственным

свойством

топлива,

которое

может

Влиять  на  идеальную  диаграмму  тепловыделения,  в  дей-

ствительности  представляющую  собой  изменение  во  вре-

мени  произведения

,

является  теплота

сгорания

единицы  объема  топлива,  если  проводить  анализ  на

основе  зависимости

,

обеспечиваемой  системой

впрыска  топлива.  В  действительности  некоторые  другие

свойства  топлива  также  оказывают  влияние  на  процесс,

в  частности,  его  вязкость,  плотность  и  сжимаемость

в  связи  с  их  влиянием  на  зависимость  типа

при

заданной системе впрыска.



246.  Заменим  в  конкретном  случае  одно  топливо  на

другое,  имеющее  большую  теплоту  сгорания  на  единицу

объема  (это  может  иметь  место,  например,  при  переходе

на  топливо  с  большим  содержанием  ароматических  угле-

водородов   или   на  топлива  с  меньшей   испаряемостью;

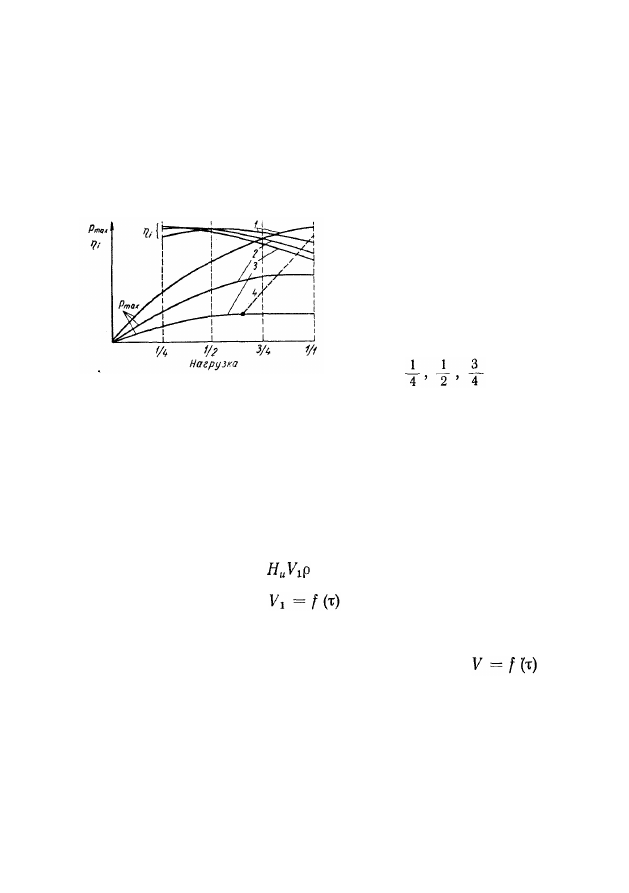

Рис.  89.  Зависимость  максимального

давления  сгорания  и  индикаторного

к.  п.  д.  от  нагрузки  при  различных

значениях угла  опережения впрыска:



1 — раннее начало впрыска; 2 — промежу-

точное начало впрыска; 3 — позднее начало

впрыска; 4 — предел P

max
