127

ных  реакций.  Остальная  часть  заряда  —  воздух  с  под-

мешанным  к  нему  газом  —  воспламеняется  от  горящих

струй в большом объеме.



229.

При  определенных  условиях  оказывается  воз-

можным  качественное  регулирование  изменением  коли-

чества  газа  при  свободном  впуске  воздуха.  В  случае  тихо-

ходных  двигателей  и  особенно  когда  применяются  газы,

богатые  водородом  (коксовый  газ,  обогащенный  генератор-

ный  газ),  при  малых  нагрузках  может  быть  получено

достаточно  полное  горение.  При  высоких  нагрузках  эти

газы имеют тенденцию гореть слишком быстро, со стуком,

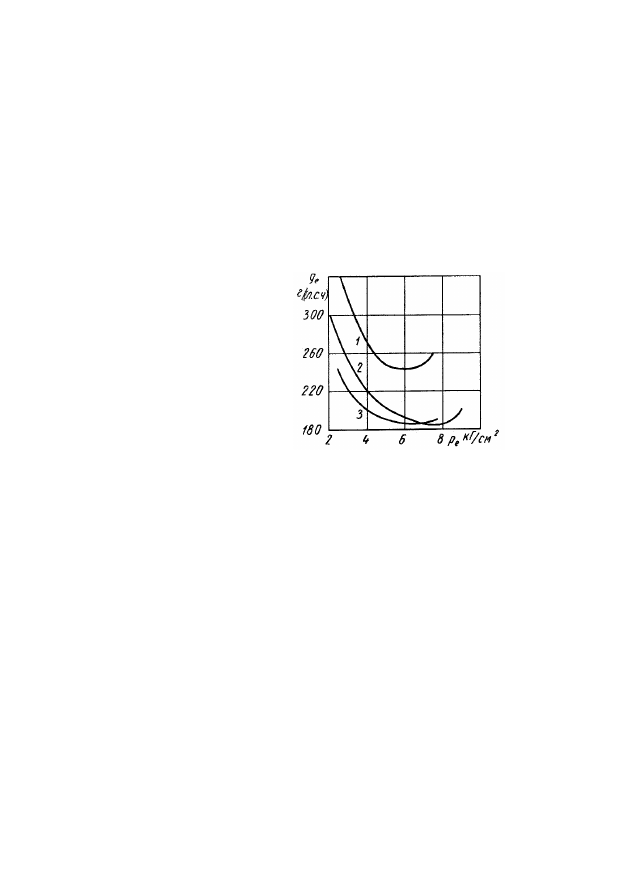

Рис.  76.  Зависимость

удельного  эффективно-

го  расхода  топлива  от

среднего  эффективного

давления двигателей:



1 — бензинового;       2 —



с    расслоением    заряда;



3 — дизеля



вследствие  чего  они  не  очень  подходят  для  использования

в  таком  процессе.  Газы,  содержащие  мало  водорода,

особенно  природный  газ  обычного  состава,  обладают

склонностью  к  замедленному  горению  на  низких  нагруз-

ках,  как  уже  отмечено  выше.  В  этом  случае  необходимо

использовать  некоторую  степень  дросселирования  в  целях

обогащения  смеси.  При  больших  нагрузках,  однако,  эти

газы  сгорают  лучше.  Применяя  генераторный  газ  можно

добиться  низкого  содержания  водорода,  подавая  в  гене-

ратор  меньше  воды,  чем  это  теоретически  необходимо,

но при этом снизится к. п. д. генератора.



230.  В  быстроходных  двухтопливных  двигателях  можно

встретиться  с  трудностями,  связанными  с  затянутым

периодом  задержки  воспламенения  впрыскиваемого  топ-

лива  вследствие  разбавления  воздуха  газом.  Это  имеет

место  особенно  в  случае  использования  низкокалорийного

генераторного  газа,  когда  вследствие  очень  малых  коли-

честв  топлива  диффузия  топливных  струй  в  окружающую

среду  успевает  завершиться  до  начала  воспламенения,

что   делает   последнее   невозможным   (абзац   269).   Это







128

затруднение  удается  преодолеть  увеличением  количества

впрыскиваемого  дизельного  топлива  или  коренным  изме-

нением  всей  структуры  факела  с  использованием,  напри-

мер,  одноструйного  распылителя  вместо  многоструйного.

Но  тогда  двигатель  перестает  быть  в  полной  мере  двух-

топливным,  так  как  резко  ухудшается  его  характеристика

при работе на дизельном топливе.



Способы

комбинированного

регулирования

количеств

подаваемого  дизельного  топлива  и  газа  здесь  не  рассма-

триваются.  Отметим  лишь,  что  в  большинстве  случаев

обеспечивается  возможность  быстрого  перехода  от  питания

газом на нефтяное топливо (иногда даже автоматически).






---------------



129

Сгорание в дизелях












ИДЕАЛЬНЫЙ ПРОЦЕСС

231.  Двигатель  этого  типа,  называемый  также  двига-

телем  со  сжатием  воздуха  или  двигателем  с  воспламене-

нием  от  сжатия,  характерен  использованием  диффузион-

ного  горения,  что  осуществляется  вводом  топлива  в  сильно

сжатый  воздух  в  момент,  когда  сгорание  является  желатель-

ным,    а  именно  при  положении  поршня  вблизи  в.  м.  т.

Топливо  начинает  реагировать  с  воздухом,  находящимся

в  цилиндре,  немедленно  по  поступлении  в  него.  Однако

проходит      определенный      промежуток      времени      (период

индукции),  после  которого  оно  начинает  гореть  достаточно

быстро.  Таким  образом,  первоначально  процесс  сгорания

не является чисто диффузионным   [25].

232.  Для      идеализации      процесс      сгорания      в      дизеле

представляют  чисто  диффузионным,  идущим  с  бесконечно

большой    скоростью  реакции,    в  то  время    как    процесс

смешения  считается  идущим  одновременно  с  поступлением

топлива,  т.  е.  без  каких-либо  задержек,  следовательно,

каждая  из  поступивших  в  любой  момент  времени  частиц

топлива  полностью  сгорает  в  тот  же  самый  момент.  По-

вышение  давления  при  идеальном  процессе  сгорания  будет

постоянно  опережать  повышение  давления  в  действитель-

ном  процессе.  Давления  сгорания  в  идеальном  процессе

будут  выше  и  их  изменения  в  функции  времени  или  угла

поворота  коленчатого  вала  целиком  будут  определяться

характеристикой  впрыска  топлива,  так  как  в  свете  сде-

ланного      предположения      любое      количество      поданного

в  объем  камеры  сгорания  топлива  эквивалентно  подводу

вполне  определенного  количества  тепла,  которое  может

быть вычислено по низшему тепловому эффекту реакции.

5    Д. Д.  Брозе





130

Соответственно  представляется  возможным  полностью  кон-

тролировать  величину  давлений  сгорания  с  помощью

характеристики  впрыска,  если,  конечно,  действительный

процесс  достаточно  близок  к  описанному  идеализирован-

ному.  В  случае  теперь  уже  не  применяемого  процесса

с  компрессорным  впрыском  и  распыливанием  топлива

такой  контроль  достигался  приданием  кулачку,  управ-

лявшему  открытием  иглы  форсунки,  надлежащей  формы,

подобранной опытным путем.



233.  В  системах  с  механическим  впрыском,  которые

только   и   используются   в   настоящее   время,   особенно



в  двигателях  с  высоким  числом

оборотов,

отклонения

действи-

тельного  процесса  от  идеального

таковы,

что

контроль

давления

цикла  отмеченным  способом  мо-

жет

быть

успешным

только

в  весьма  ограниченных  случаях,

причем  приходится  идти  на  ком-

промисс,

исходя

из

приемле-

мого

максимального

давления

сгорания.  В  общем  случае  для.

контроля

диаграммы

давления

оказывается  необходимым  прибегать  к  весьма  разнообраз-

ным  средствам.  Примером  горения,  в  значительной  мере

контролируемого  процессом  впрыска,  может  служить

цикл,  реализуемый  в  тихоходном  двигателе  (судовом  дизеле,

рис.  77).  Из-за  большого  числа  различным  образом  влияю-

щих  факторов  достижение  мягкой  работы  быстроходного

дизеля  возможно  лишь  в  итоге  очень  трудоемкой  доводки.

Поэтому  на  практике  очень  много  двигателей  работают

с неприятным шумом.



234.  Несмотря  на  то,  что  практически  едва  ли  возмо-

жен      контроль      динамики      тепловыделения      по      аналогии

с      идеальным      процессом      сгорания,      последний      все      же

сохраняет  свое  значение,  во-первых,  потому,  что  в  случае

не  слишком  больших  отклонений  от  идеального  процесса

изменения  параметров  термодинамического  цикла,  являю-

щиеся  следствием  применения  различных  характеристик

впрыска,  отражаются  на  действительном      цикле      качест-

венно  так  же,  как  и  на  идеальном,    и,  во-вторых,  потому,

что  особенности  действительного  цикла  могут  быть  легче

поняты при сравнении его с идеальным.





Рис. 77. Диаграмма действи-

тельного цикла дизеля с пре-

обладающим   диффузионным

горением:



/,  II ,  I II  — фазы сг оран ия
