119

таких  показателях  двигателя,  как  среднее  эффективное

давление,  максимальная  мощность  и  расход  топлива.

Даже  если  карбюратор,  имеющий  правильную  характе-

ристику,  сконструирован  удачно  (см.  абзац  186),  все  же

будет  происходить  отделение  более  или  менее  грубо  рас-

пыленного  топлива  от  остальной  его  части.  Это  проис-

ходит  вследствие  осаждения  топлива  на  находящихся

поблизости  дроссельной  заслонке  и  стенках  впускного

канала  и  отклонения  потока  топлива  (в  виде  капель

и  пара)  от  течения  воздуха.  Для  максимальной  компакт-

ности  требуется,  чтобы  в  многоцилиндровом  двигателе

впускная  труба  разветвлялась  сразу  же  за  карбюратором

в  патрубки,  ведущие  к  отдельным  цилиндрам  или  группам

цилиндров.



214.  Отделение  топлива  ведет  к  количественно  нерав-

номерному  его  распределению,  в  результате  которого

одни  цилиндры  получают  более  богатую  смесь,  чем  дру-

гие.  Возможно  также,  что  имеет  место  качественно  нерав-

номерное  распределение  топлива  в  том  смысле,  что  ци-

линдры  не  получают  топлива  одинакового  состава-  из-за

неполного  селективного  его  испарения,  за  которым  сле-

дует  отделение  пара  от  жидкости.  Вследствие  резкого

ухудшения  качества  горения  при  обеднении  смеси  любой

недостаток  в  подаче  топлива  к  отдельным  цилиндрам

должен  всегда  компенсироваться  общим  обогащением

смеси.  Учитывая,  что  даже  при  хорошем  распределении

смеси  двигатель  может  работать  при  коэффициенте  КС,

лишь  немного  меньшем  единицы,  в  двигателе  с  плохим

распределением  смеси  оказывается  необходимым  обога-

щать  смесь  до  КС  >  1  во  всем  диапазоне  рабочих  режимов.

Вследствие  этого  он  будет  не  экономичным.  Различие

в  качестве  топлива,  поступающего  в  отдельные  цилиндры,

чрезвычайно  важно  вследствие  того,  что  обычно  приме-

няемым  антидетонатором  является  ТЭС,  который  значи-

тельно  менее  летуч,  чем  авиационный  бензин,  и  даже

в  случае  значительно  менее  легко  испаряемого  автомо-

бильного  бензина  ТЭС  обнаруживается  только  в  конце-

вой   фракции

1

.   Этилен-дибромид — вещество,    которое



1



Неоднократно  отмечалась  желательность  замены  тетраэтил-

свинца  значительно  более  летучим  тетраметилсвинцом,  но  эта  замена

задерживалась  в  течение  долгого  времени  из-за  боязни  значительно

большей  токсичности  последнего.  Лишь  недавно  эти  опасения  были

опровергнуты.





120

должно  препятствовать  отложению  свинца,  напротив,

более  летуч.  Нарушение

качественного  распределения

топлива  поэтому  вызовет  не  только  разницу  в  детонацион-

ной  стойкости,  но  также  увеличенную  тенденцию  к  обра-

зованию свинцовых отложений в отдельных цилиндрах.



215.  Решением  этих  проблем,      хотя    и  не  свободным

от    недостатков,      является      применение    индивидуального

карбюратора  для    каждого  цилиндра,    как  это  делается

на  гоночных  и  спортивных  автомобилях,  или  использо-

вание      индивидуального      впрыска      либо      непосредственно

в  каждый  из  цилиндров,  либо  в  его  патрубок.    Впрыск

бензина  в  цилиндры  широко  используется  в  авиационных

двигателях,  но  применительно  к  автомобильным  двигате-

лям  он  чрезмерно  дорог.  В  качестве  паллиатива  в  автомо-

бильных  двигателях  прибегают  к  предварительному  на-

греву  смеси  или  стенок  впускного  канала,    на  которых

происходит    осаждение    топлива.      Это    связано,      конечно,

с  потерей  в  наполнении,  особенно  в  случае  бедных  смесей
(рис.  71),  так  как  богатая  смесь  отнимает  больше  тепла

от  более  горячего  воздуха.      Еще  одно  неблагоприятное

влияние  на  наполнение  вызывается  использованием  в  кар-

бюраторе  диффузора,  обеспечивающего  относительно  боль-

шое  разрежение  для      улучшения      точности      дозирования

и  качества  распыла,  что  приводит  к  потере  среднего  дав-

ления  и  максимально  достижимой  мощности.  Предвари-

тельный  подогрев  смеси  повышает  склонность  ее  к  дето-

нации,  что  должно  быть  скомпенсировано  применением

более  низкой  степени  сжатия  (а  значит,  имеет  место  до-

полнительная  потеря  среднего  давления,  мощности  и  эко-

номичности).  Вторичным  результатом  является  увеличе-

ние  температуры  отработавших  газов  и  выпускных  кла-

панов при подогреве смеси.

216.  Цель  предварительного  подогрева  смеси,  а  именно

получение  гомогенной  смеси,  более  или  менее  достигается

при  сочетании  подогрева  с  тщательно,  на  основе  опыта,

сконструированными  впускными  трубопроводами,  но  пред-

варительный  подогрев  сам  по  себе  увеличивает  возмож-

ность  самовоспламенения  бедной  смеси.  Если  бы  только

был    возможен    быстрый    переход  с  частичной    нагрузки

на  полную  без  задержки  на  установление  нового  равновес-

ного  состояния,  связанной  с  тепловой  инерцией  горячих

деталей,  то  переменный  предварительный  подогрев  мог  бы

очень способствовать выполнению предъявляемых требо-



121

ваний.  На  практике  преследуется  достижение  этой  цели,

но, естественно, достигается она только приблизительно.



При  использовании  топлива

с  одинаковым  октановым  числом

по изложенным выше причинам

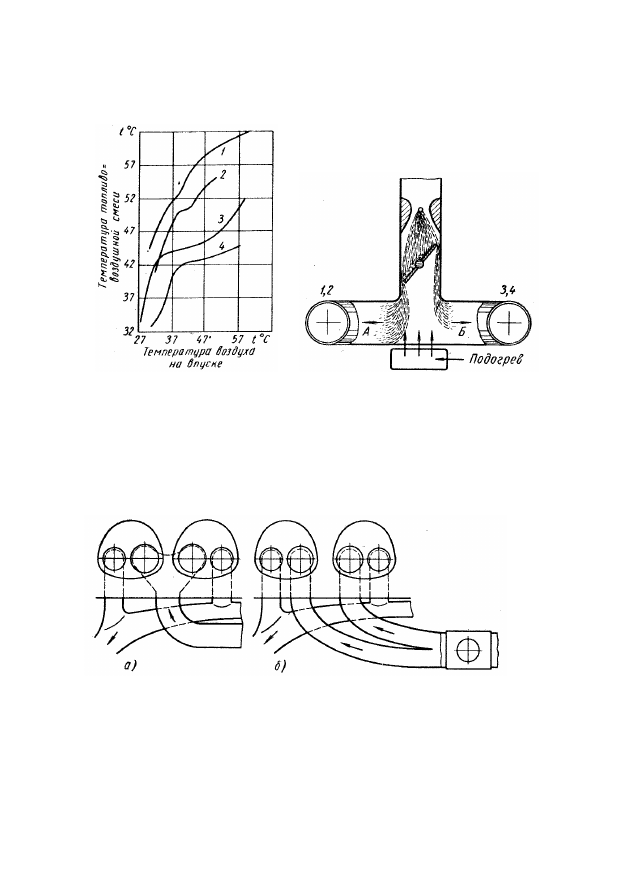

Рис. 71. Влияние температуры

воздуха на впуске на темпе-

ратуру смеси при различном

составе смеси:



1 — обедненная;       2 — бедная;

3 — богатая;    4 — обогащенная



Рис. 72. Распределение топлива в смеси

в зависимости от положения дроссель-

ной   заслонки:



А — богатая   смесь;    Б — бедная   смесь:

1,   2,  3,  4 — номера цилиндров



показатели  наиболее  совершенных  многоцилиндровых  кар-

бюраторных  двигателей  на  10—20%  ниже,  чем  одноцилин-

дровых двигателей или двигателей с впрыском топлива.





Рис.    73.      Впускные  каналы:    а  —  неудачная    конструкция;  б  —  улуч-

шенная конструкция



217.  Проблема  карбюрации  и  конструирования  трубо-

проводов  здесь  не  рассматривается;  будут  изложены  лишь

несколько  примеров.   Положение дроссельной  заслонки









122

может  вызвать  неправильное  распределение  смеси,  как

это  проиллюстрировано  на  рис.  72.  Объединенный  впуск-

ной  канал,  предназначенный  для  подачи  смеси  в  два

соседних  цилиндра  и  часто  применявшийся  в  ранних

конструкциях,  ведет  к  плохому  распределению  и  к  раз-

личию  в  наполнении,  особенно  в  четырехцилиндровом

двигателе,  в  котором  процессы  впуска  двух  смежных

цилиндров  несколько  перекрываются  (см.  рис.  73,  а).

В  настоящее  время  ответвления  впускных  трубопроводов

к  отдельным  цилиндрам  делаются  обычно  одинаковой

длины (рис. 73, б).




СГОРАНИЕ ГЕТЕРОГЕННОЙ
(

РАССЛОЕННОЙ) СМЕСИ;

ВОСПЛАМЕНЕНИЕ ТОПЛИВНЫМ ФАКЕЛОМ
(

впрыск вспомогательной поджигающей порции

топлива или двухтопливные двигатели)

218.  Неоднократно  делались  попытки  создать  двига-

тели,  в  которых  заряд  был  бы  негомогенным  в  момент

воспламенения.  В  некоторых  случаях  это  было  резуль-

татом  сознательного  действия,  т.  е.  таким  способом  хо-

тели  достичь  определенной  цели,  в  то  время  как  в  других

случаях  расслоение  было  вторичным,  иногда  даже  неже-

лательным  эффектом.    Интересуясь  расслоением  заряда,

следует  вообще  рассмотреть  двигатели,  в  которых  топливо

впрыскивается внутрь цилиндров.

219.  Если  впрыск  осуществляется  прежде  всего  для

избежания  определенных  недостатков  системы  карбюра-

ции  (предварительный  подогрев  и  потеря  давления  во  впуск-

ном  трубопроводе,  трудности  дозировки,  опасность  обрат-

ных  вспышек  или  даже  пожара)  и  если  твердо  придержи-

ваться  использования  в  качестве  топлива  легкоиспаряе-

мого      бензина,      то,      как      правило,      применяется      ранний

впрыск  (в  такте  впуска),  и  смесь  успевает  стать  достаточно

гомогенной  к  моменту  воспламенения.  При  этом  воспла-

менение  не  представляет  особых  проблем,  и  воздушный

заряд  может  быть  использован  полностью.  Экономическая

регулировка  возможна  здесь,  как  и  в  обычных  случаях;

сами  проблемы  регулирования  в  данной  книге  не  обсуж-

даются.
