Двигатели Камминз серии QSK45 и QSK60. Руководство - часть 4

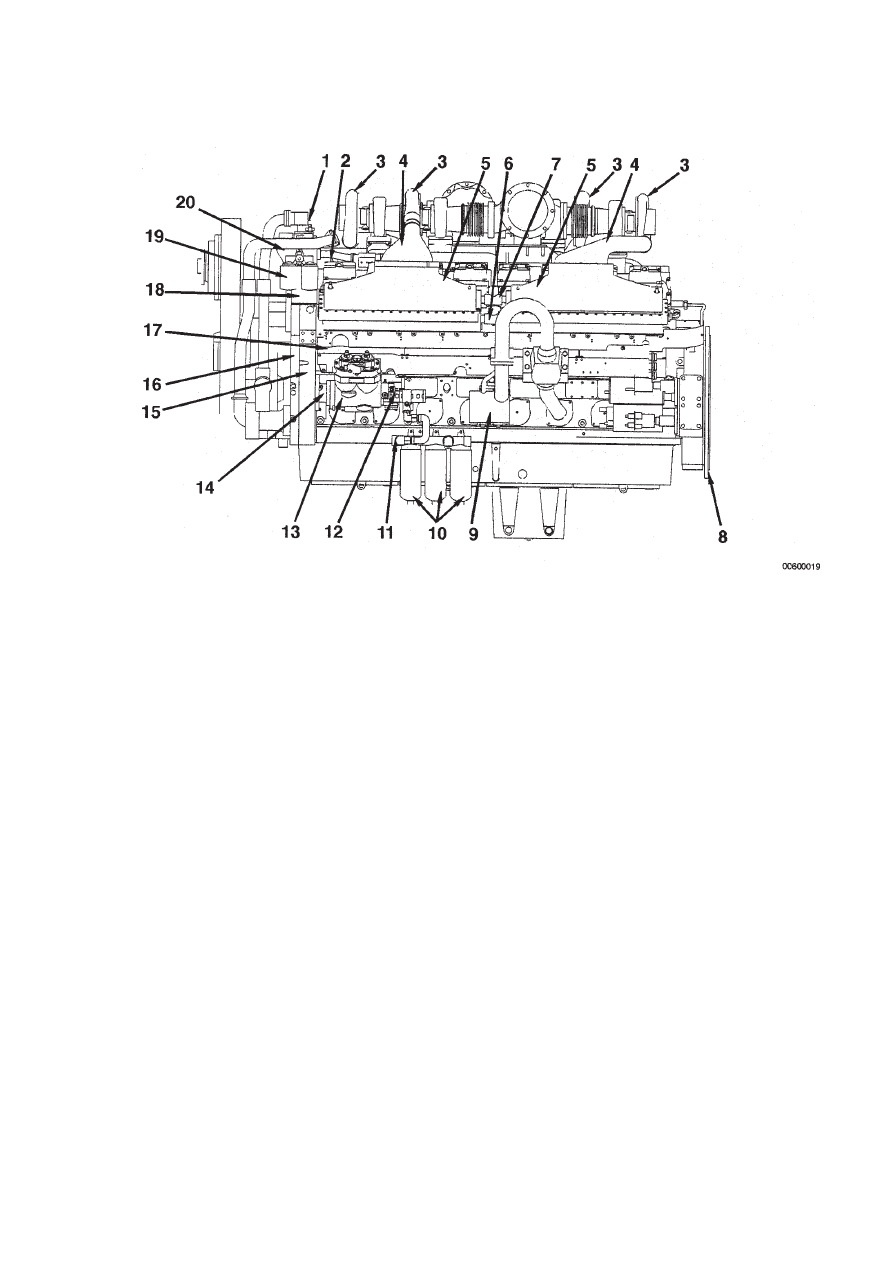

Вид справа – QSK60

1. Турбонагнетатели

2. Соединения воздуховода

3. Крышка клапанного механизма

4. Выходной патрубок вторичного охладителя

5. Входной патрубок вторичного охладителя

6. Выходные водяные патрубки LTA

7. Выходные патрубки системы охлаждения

двигателя

8. Привод генератора

9. Генератор

10. Привод водяного насоса

11. Водяной насос

12. Патрубок системы охлаждения

13. Впускной водяной патрубок

14. Головка масляного фильтра

15. Масляный поддон

16. Перепускной фильтр цетрифуги

17. Крышки обслуживающих отверстий

18. Крышка переходника масляного поддона

19. Переходник масляного поддона

20. Масломерный щуп

21. Картер маховика

22. Маслоналивная горловина

23. Крышка повторителя распределительного вала

24. Вторичный охладитель в сборе

Cхемы двигателя

1. Выходные водяные патрубки LTA

2. Крышка клапанного механизма

3. Турбонагнетатели

4. Соединения воздуховода

5. Вторичный охладитель в сборе

6. Входной патрубок вторичного охладителя

7. Выходной патрубок вторичного охладителя

8. Картер маховика

9. Электронный модуль управления

10. Топливный фильтр

Вид слева – QSK60

11. Кронштейн топливных фильтров

12. Топливный насос

13. Воздушный компрессор

15. Корпус распределительных шестерен

16. Крышка корпуса распределительных шестерен

17. Крышка повторителя распределительного вала

18. Опора корпуса термостата

19. Фильтры охлаждающей жидкости

20. Корпус термостата

Cхемы двигателя

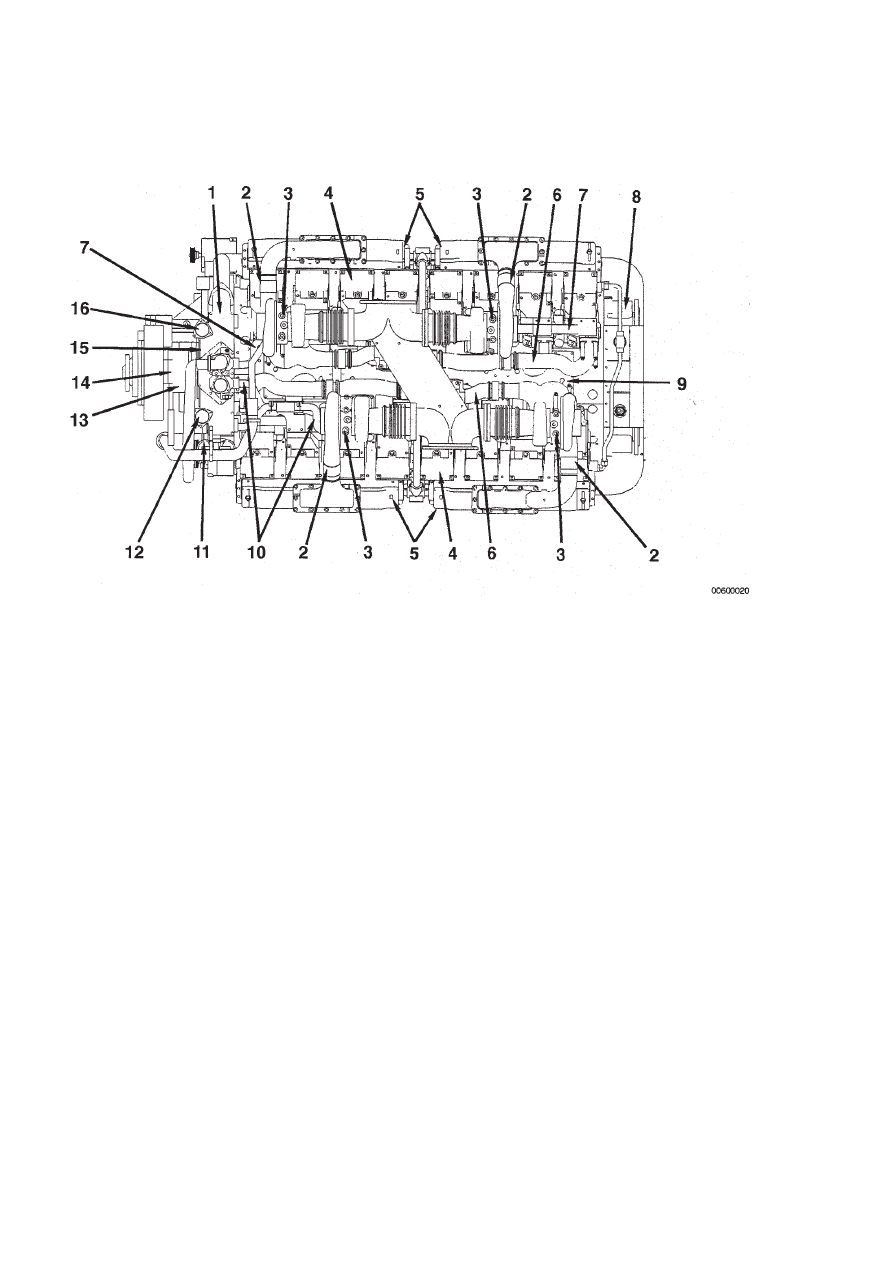

Вид сверху – QSK60

1. Корпус термостата

2. Соединения воздуховода

3. Турбонагнетатели

4. Крышка клапанного механизма

5. Вторичные охладители в сборе

6. Выхлопные коллекторы

7. Труба перекачки воды

8. Картер маховика

9. Крышка маслоохладителя

10. Трубка охлаждающей жидкости

11. Головка фильтра охлаждающей жидкости

12. Выходной патрубок системы охлаждения

левого ряда

13. Корпус ступицы вентилятора

14. Ось ступицы вентилятора

15. Опора корпуса термостата

16. Выходной патрубок системы охлаждения

правого ряда

Cхемы двигателя

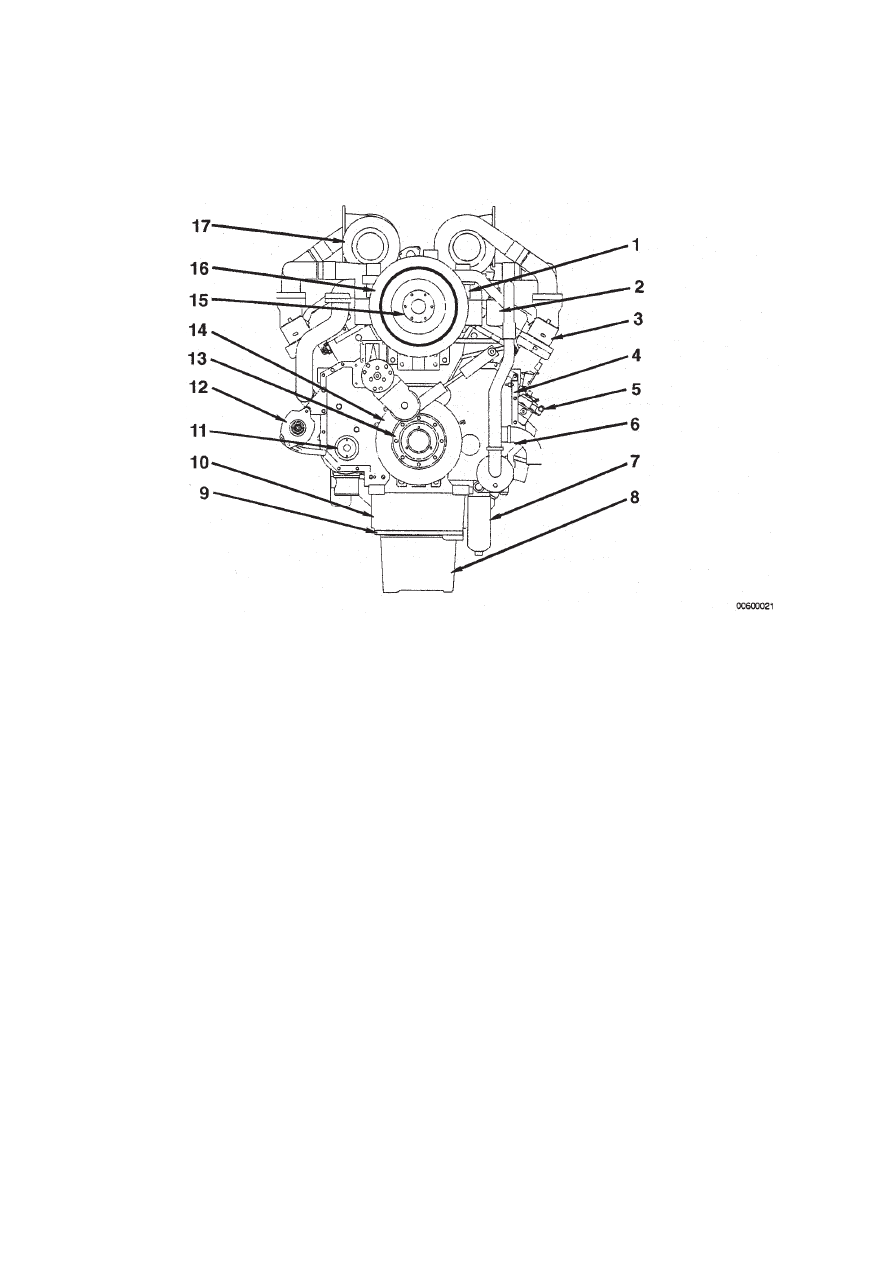

Вид спереди – QSK60

1. Корпус термостата

2. Фильтр охлаждающей жидкости

3. Вторичный охладитель в сборе

4. Крышка распределительных шестерен

5. Воздушный компрессор

6. Расположение шкива вспомогательного

привода (не показан)

7. Топливный фильтр

8. Масляный поддон

9. Крышка переходника масляного поддона

10. Переходник масляного поддона

11. Шкив привода генератора

12. Генератор

13. Шкив коленвала

14. Демпферы крутильных колебаний

15. Ступица вентилятора

16. Шкив ступицы вентилятора

17. Турбонагнетатель

Cхемы двигателя

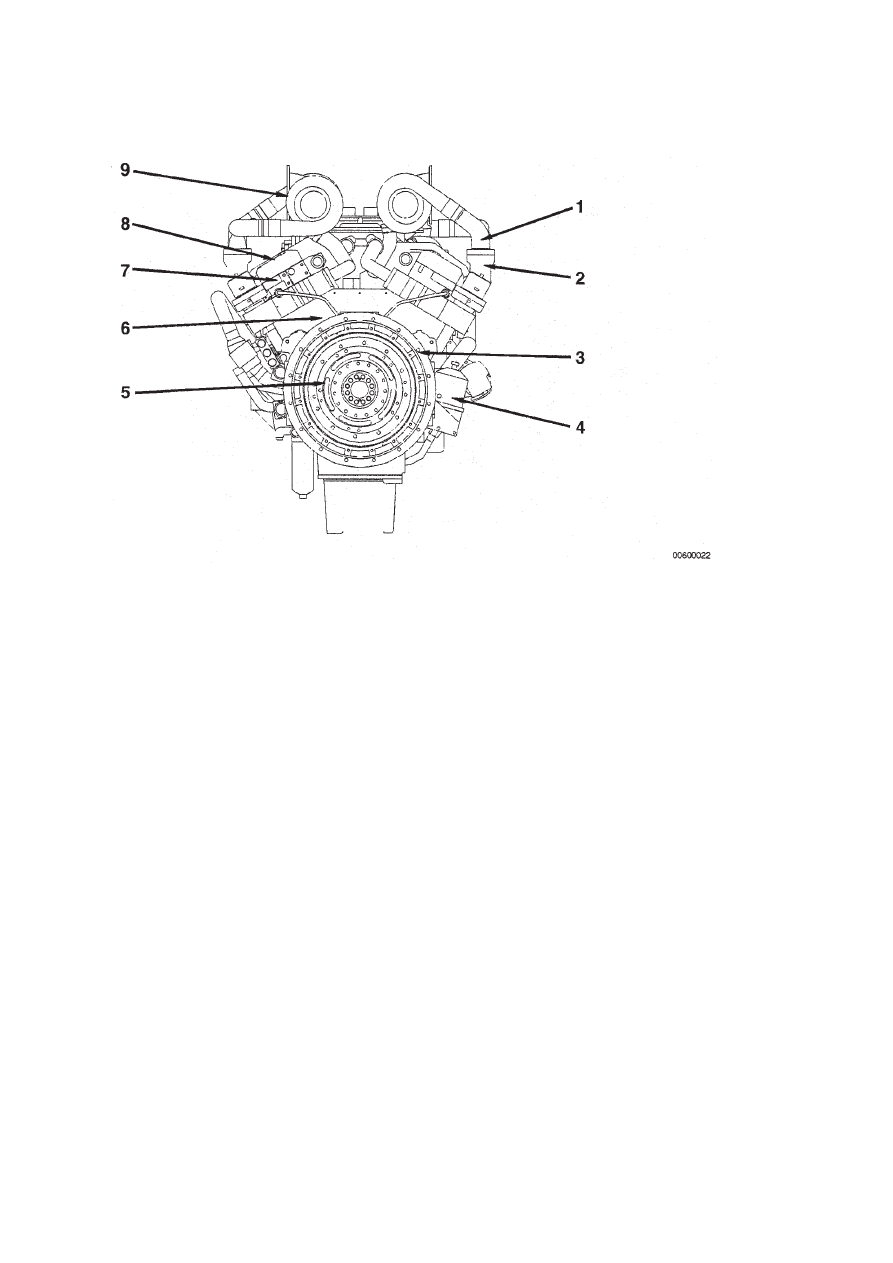

Вид сзади – QSK60

1. Соединение воздуховода

2. Вторичный охладитель в сборе

3. Картер маховика

4. Перепускной фильтр цетрифуги

5. Гибкий диск

6. Блок цилиндров

7. Корпус клапанного механизма

8. Крышка клапанного механизма

9. Турбонагнетатель

Cхемы двигателя

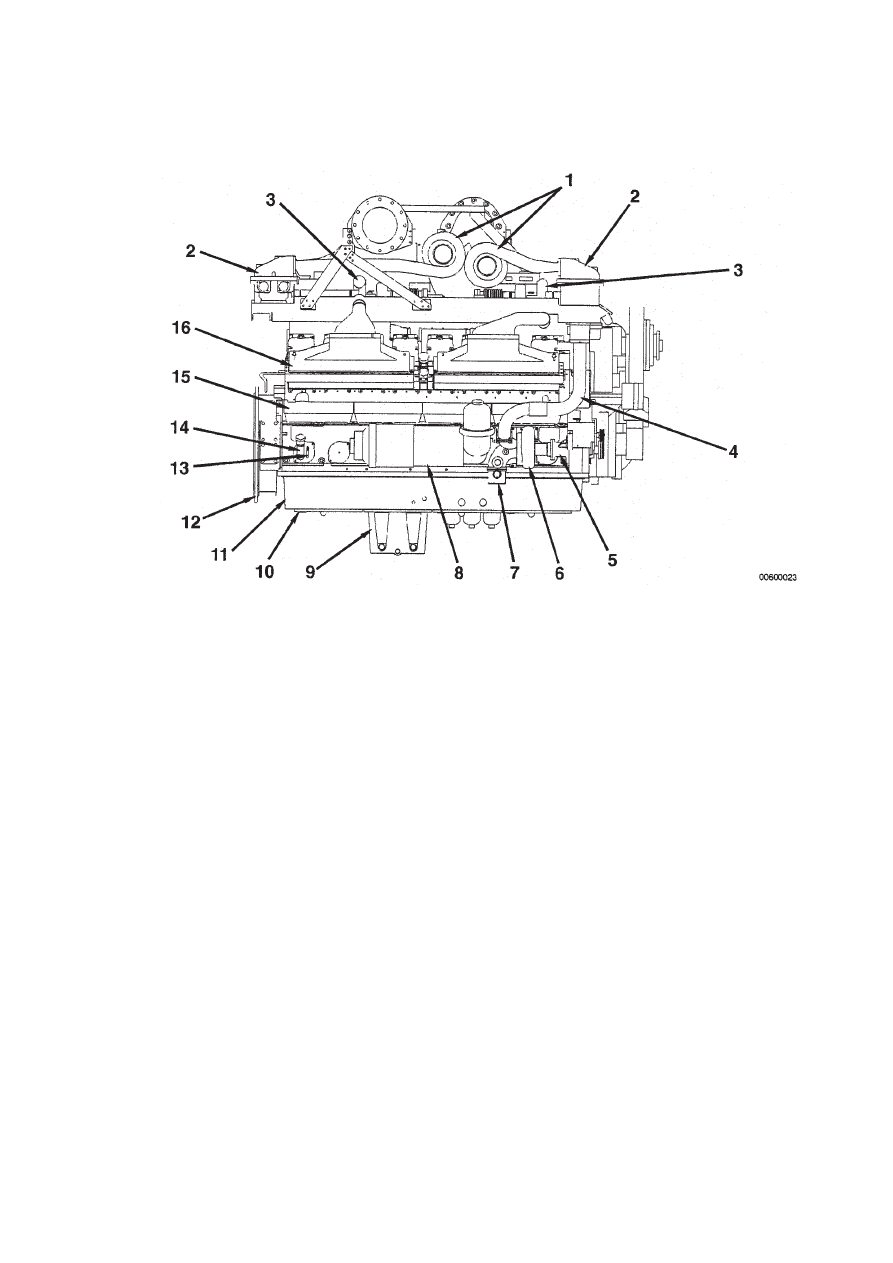

Вид справа – QSK60, двухступенчатый

1. Турбонагнетатели низкого давления

2. Промежуточные охладители в сборе

3. Турбонагнетатели высокого давления

4. Патрубок системы охлаждения

5. Привод водяного насоса

6. Водяной насос

7. Входной патрубок водяного насоса

8. Полнопоточный и перепускной фильтры

системы Eliminator

9. Масляный поддон

10. Крышка переходника масляного поддона

11. Переходник масляного поддона

12. Картер маховика

13. Масломерный щуп

14. Маслоналивная горловина

15. Крышка повторителя распределительного вала

16. Вторичный охладитель в сборе

Cхемы двигателя

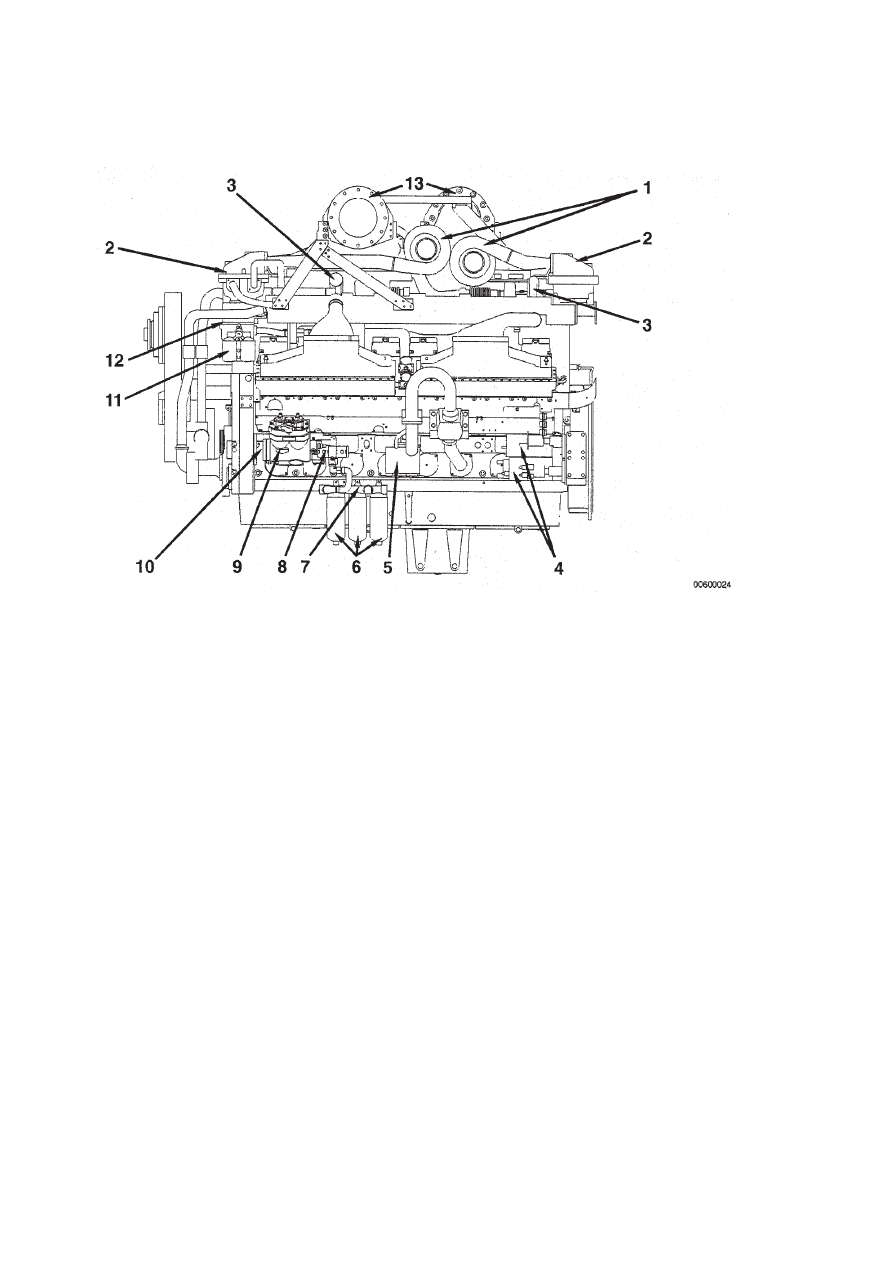

Вид слева – QSK60, двухступенчатый

1. Турбонагнетатели низкого давления

2. Промежуточные охладители в сборе

3. Турбонагнетатели высокого давления

4. Стартеры

5. Электронный модуль управления

6. Топливные фильтры

7. Головка топливного фильтра

8. Топливный насос

9. Воздушный компрессор

10. Привод воздушного компрессора

11. Фильтры охлаждающей жидкости

12. Корпус термостата

13. Фланец выхлопного патрубка

Cхемы двигателя

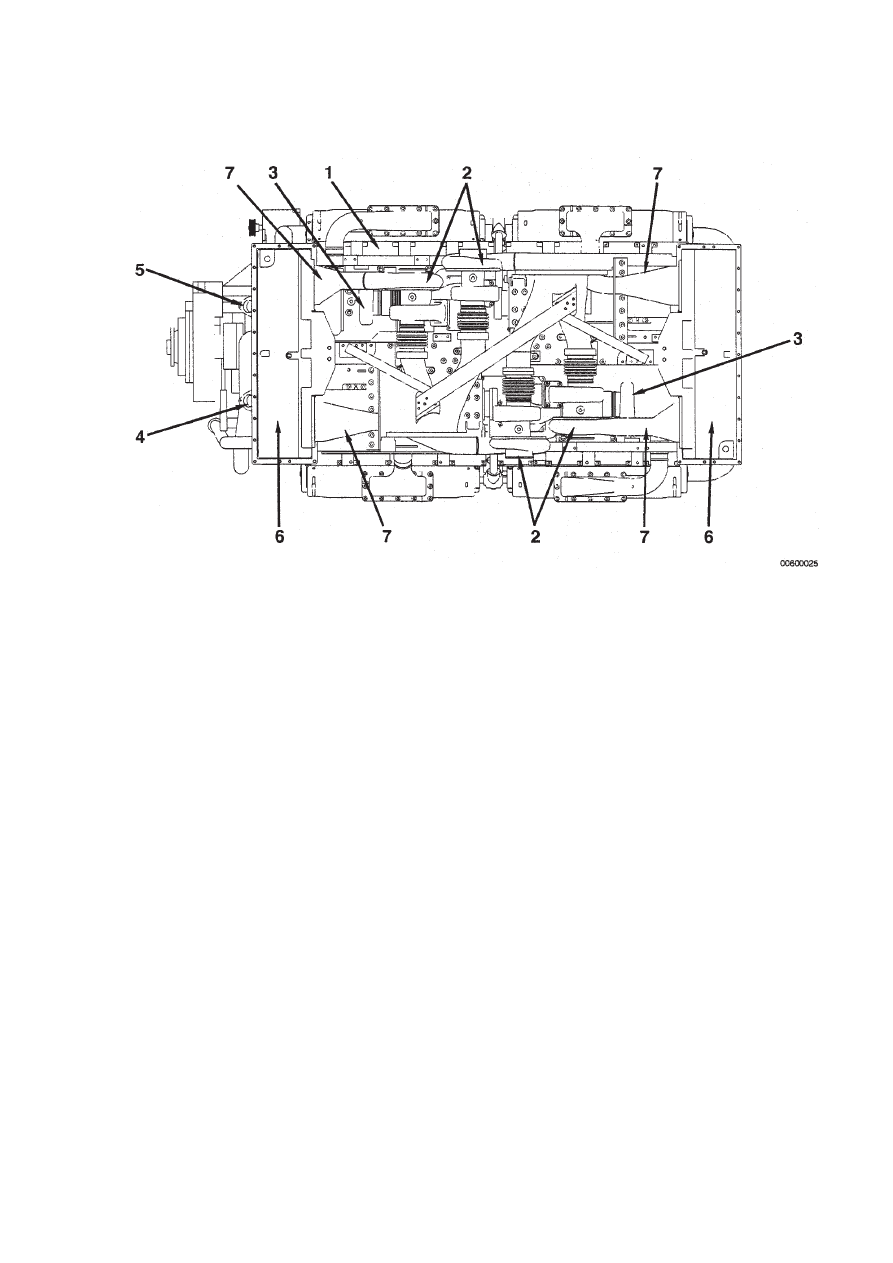

Вид сверху – QSK60, двухступенчатый

1. Крышка клапанного механизма

2. Турбонагнетатели низкого давления

3. Турбонагнетатели высокого давления

4. Выходной патрубок системы охлаждения

левого ряда

5. Выходной патрубок системы охлаждения

правого ряда

6. Промежуточные охладители

7. Воздуховоды промежуточных охладителей

Cхемы двигателя
