Схемы двигателя Камминз серии Signature ISX/QSX
Внешний вид двигателя
На рисунках показано расположение основных внешних комплектующих
двигателя, фильтров и других точек для проведения технического
обслуживания. Расположение некоторых внешних комплектующих зависит от
модели двигателя. Ниже приведены примеры нескольких вариантов
конфигураций.

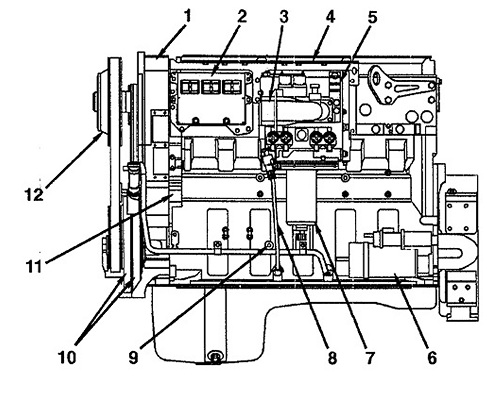

Вид с впускной стороны двигателя Промышленный двигатель
1. Картер распределительных шестерен
2. Электронный модуль управления (ЕСМ)
3. Впускной воздуховод
4. Паспортная табличка двигателя
5. Топливный насос
6. Стартер
7. Топливный фильтр
8. Масломерный щуп
9. Отверстие фиксатора момента впрыска
10. Демпферы крутильных колебаний
11. Устройство для проворачивания двигателя/ воздушный компрессор
12. Ступица вентилятора

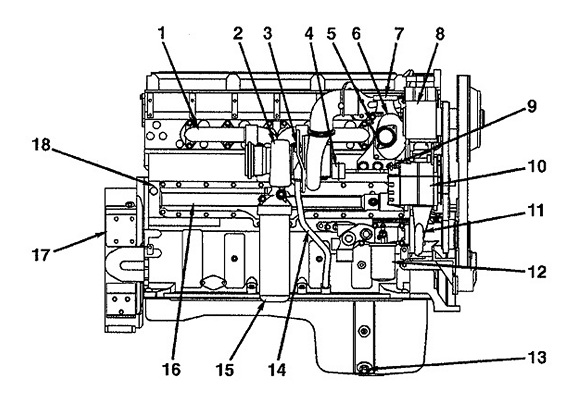

Вид с выпускной стороны двигателя Промышленный двигатель
1. Выхлопной коллектор
2. Турбонагнетатель
3. Маслозаборный шланг турбонагнетателя
4. Привод сбрасывающей заслонки
5. Отводная трубка корпуса термостата
6. Корпус термостата
7. Выходной патрубок системы охлаждения двигателя (к радиатору)
8. Компрессор кондиционера
9. Датчик температуры охлаждающей жидкости
10. Генератор переменного тока
11. Водяной насос
12. Фильтр охлаждающей жидкости
13. Отверстие слива смазочного масла
14. Сливной шланг масла турбонагнетателя
15. Комбинированный полнопоточный фильтр/ перепускной фильтр смазочного
масла
16. Охладитель смазочного масла в сборе
17. Картер маховика
18. Серийный номер двигателя

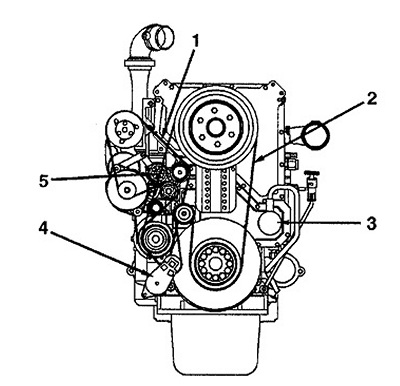

Вид спереди Промышленный двигатель
1. Ремень вспомогательного привода
2. Ремень водяного насоса/привода вентилятора
3. Маслоналивная горловина смазочного масла
4. Устройство автоматического натяжения ремня водяного насоса/привода
вентилятора
5. Устройство автоматического натяжения ремня вспомогательного привода

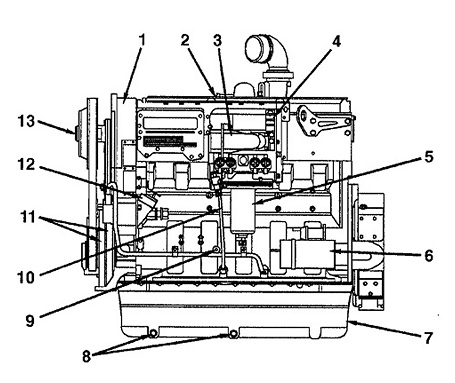

Виде впускной стороны двигателя Генераторная установка
1. Крышка распределительных шестерен
2. Паспортная табличка двигателя
3. Впускной воздуховод
4. Топливный насос
5. Топливный фильтр
6. Стартер
7. Поддон смазочного масла
8. Отверстия слива смазочного масла
9. Отверстие фиксатора момента впрыска
10. Масломерный щуп
11. Демпферы крутильных колебаний
12. Маслоналивная горловина смазочного масла/устройство для
проворачивания двигателя
13. Ступица вентилятора

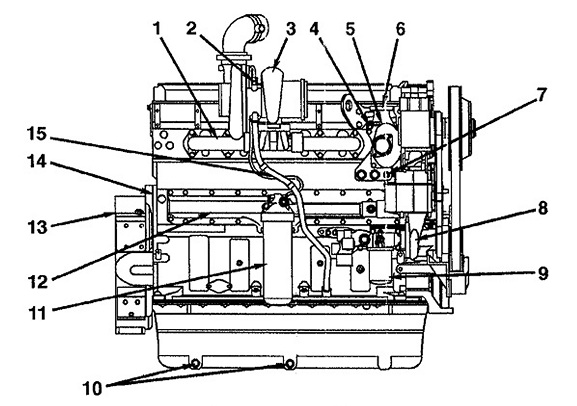

Вид с выпускной стороны двигателя Генераторная установка
1. Выхлопной коллектор
2. Маслозаборный шланг турбонагнетателя
3. Турбонагнетатель
4. Отводная трубка корпуса термостата
5. Корпус термостата
6. Выходной патрубок системы охлаждения двигателя (к радиатору)
7. Датчик температуры охлаждающей жидкости
8. Водяной насос
9. Фильтр охлаждающей жидкости
10. Отверстия слива смазочного масла
11. Комбинированный полнопоточный фильтр/ перепускной фильтр смазочного
масла
12. Охладитель смазочного масла в сборе
13. Картер маховика
14. Серийный номер двигателя
15. Сливной шланг смазочного масла турбонагнетателя

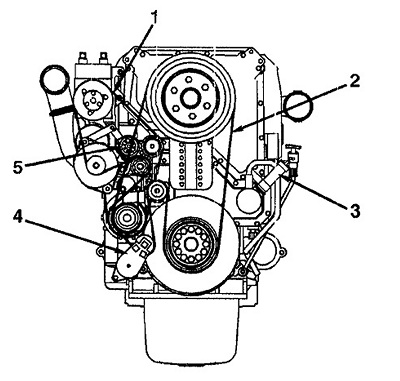

Вид спереди Генераторная установка
1. Ремень вспомогательного привода
2. Ремень водяного насоса/привода вентилятора
3. Сапун картера
4. Устройство автоматического натяжения ремня водяного насоса/привода
вентилятора
5. Устройство автоматического натяжения ремня вспомогательного привода
