Топливный фильтр тонкой очистки дизелей Д-108 и
КДМ-100
Основными частями топливного фильтра являются корпус 7 (рис. 46), плита
9, фильтрующие элементы 5, стержни 16 фильтрующих элементов, крышка 12,
уплотнительные прокладки 11. Корпус фильтра соединен с корпусом
регулятора 1. В его стенках имеются два канала. По каналу 19 топливо
поступает от подкачивающего насоса к фильтрам, по каналу 6 очищенное
топливо отводится из фильтров к секциям топливного насоса. Для подогрева
топлива, поступающего к фильтрующим элементам, в водяную рубашку 23
корпуса фильтра поступает горячая вода от системы охлаждения через
патрубок 24 и отводится через штуцер 20. Фильтрующие элементы
изготовлены из хлопчатобумажной пряжи, намотанной крестообразно на
оцинкованный проволочный
каркас 18, обернутый фильтровальной бумагой 22.
Фильтрующие элементы имеют дополнительный слой бумаги 3 (рис. 47).
Фильтрующие элементы крепятся к плите 9 (см. рис. 46) при помощи
стержней 16 с упорными шайбами 4 и пружин 15. На два длинных стержня
надето по два фильтрующих элемента, а на два коротких — по одному.
Пружины 15 через опорные шайбы 13 и штифты 14 плотно прижимают
фильтрующие элементы к плите. Зазоры в стыках фильтрующих элементов с
плитой 9, упорными шайбами 4 и между торцами двух соприкасающихся между
собой фильтрующих элементов на длинных стержнях не допускаются.
На концах длинных стержней вместе с упорными шайбами прикреплены
направляющие стаканчики 3, которые посажены на штифты 2, запрессованные
в дно колодца 25 в корпусе регулятора 1.
В верхней части крышки 12 ввернут продувочный вентиль 17,
предназначенный для выпуска воздуха во время заполнения системы питания
топливом. При выворачивании вентиля конусная часть его иглы открывает
отверстие в крышке, через которое будет выходить эмульсия — смесь
воздуха с топливом в канал 10 крышки, канал 8 корпуса, колено 21 и
трубку в атмосферу. После того как топливо пойдет без пузырьков воздуха,
вентиль надо завернуть до отказа.

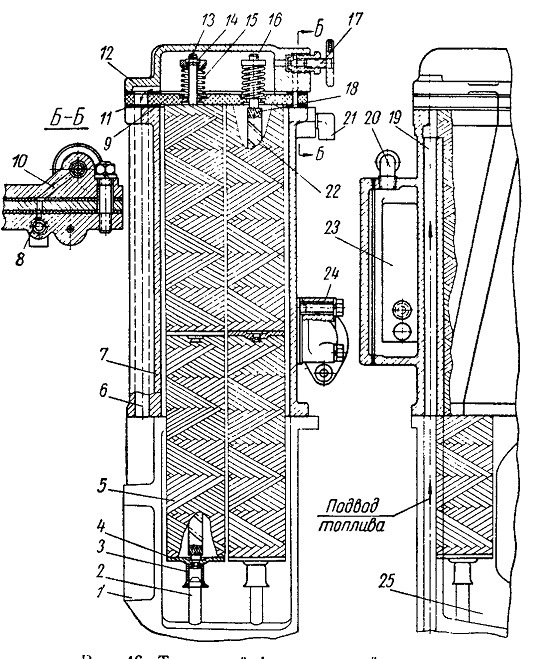

Рис. 46. Топливный фильтр тонкой очистки

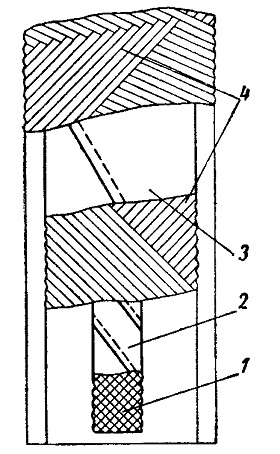

Рис. 47. Фильтрующий элемент:
1 — проволочный каркас; 2 — фильтровальная бумага (первый слой); 3 — то
же, второй слой; 4 — хлопчатобумажная пряжа
