Воздухоочиститель дизелей Д-108 и КДМ-100

Воздухоочиститель (рис. 42 и рис. 43) комбинированного типа производит грубую инерционную и тонкую масляную очистку наружного воздуха, поступающего в цилиндр. Грубый воздухоочиститель 3 (рис. 42) инерционного типа состоит из корпуса, колпака 5, решетки 6, стакана 7, козырька 9 и донышка 10. Он устанавливается на трубе основного воздухоочистителя и соединяется с ней хомутом 11.

Основной воздухоочиститель (рис. 43) состоит из корпуса 11, головки корпуса 9, трубы 10, поддона 2 и уплотнительного кольца 4. Головка, корпус и труба изготовлены из листовой стали.

Поддон 2, прикрепленный к корпусу 11 защелками 3 и 12, заполняется маслом до уровня пояска. К днищу поддона с внутренней стороны приварена чашка 13, служащая для поддержания уровня масла в поддоне на определенной высоте при наклоне двигателя.

Внутри корпуса воздухоочистителя установлены девятнадцать фильтрующих гофрированных сеток 8, свернутых в кольца, и съемная кассета 5 с пятью фильтрующими сетками внутри. Фильтрующие сетки 8 уложены между корпусом и трубой и неподвижно закреплены внутри корпуса при помощи обоймы 7, удерживаемой стопорным кольцом 6. Кассета с сетками устанавливается на трубу корпуса воздухоочистителя и крепится на ней двумя шпильками, приваренными к трубе, и гайками-барашками 1. Нижняя часть кассеты имеет отражатель и воронку. Процесс очистки воздуха в воздухоочистителе происходит следующим образом.

Первая ступень очистки. Под действием разрежения, создаваемого дизелем, воздух поступает в очиститель

через отверстия в его корпусе, проходит через решетку 6 (рис. 42) и приобретает вращательное движение. Крупные частицы пыли центробежной силой отбрасываются к стенке и выбрасываются через три щели 8 в низу корпуса грубого очистителя.

Вторая ступень очистки. Воздух, очищенный от крупных механических частиц, под действием разрежения вместе с мелкими частицами пыли поступает в трубу 10 (рис. 43) воздухоочистителя. Опускаясь по трубе вниз,

пыль, движущаяся вместе с воздухом, попадает в масло, налитое в поддон, и частично оседает в нем. Воздух же движется кверху, проходя через смоченный маслом фильтр, который улавливает остатки пыли, содержащейся в воздухе.

Очищенный воздух, по переходному колену и всасывающей трубе поступает в цилиндры двигателя.

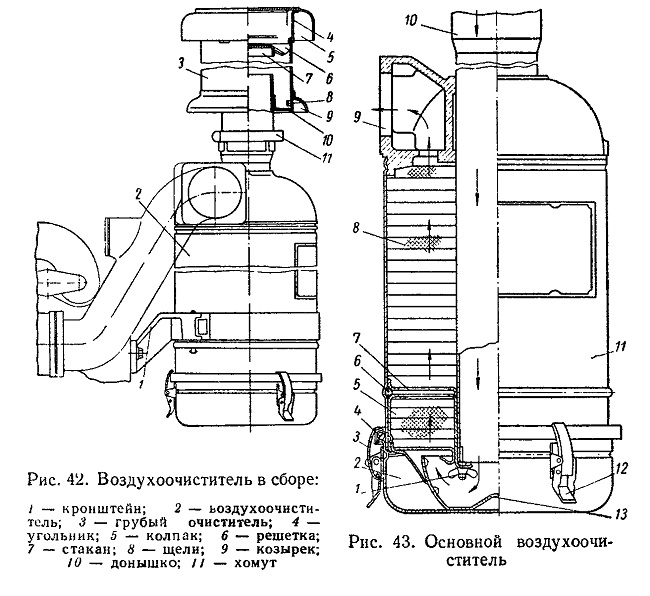

Рис. 42. Воздухоочиститель в сборе:

Рис. 43. Основной воздухоочиститель

Уход за воздухоочистителем

1. При работе в запыленных местах необходимо сменять масло в поддоне и промывать съемную кассету через каждые 4 ч.

2. При работе во влажную погоду сменять масло в воздухоочистителе следует через каждые 60—120 ч.

Для смены масла в поддоне воздухоочистителя необходимо заглушить двигатель, снять поддон, отстегнув защелки, слить масло, промыть в дизельном топливе поддон и внутреннюю чашку, заполнить их свежим маслом до пояска на стенке поддона и затем установить поддон на место.

Одновременно с заменой масла следует очищать от пыли внутреннюю трубу и промывать в дизельном топливе съемную кассету воздухоочистителя.

Снятую кассету прополоскать в чистом керосине или дизельном топливе. Барашковые гайки для крепления кассеты необходимо плотно привертывать, чтобы не допустить вибрации кассеты при работе двигателя.

3. Через 1000 ч работы необходимо снять и промыть топливом весь воздухоочиститель вместе с несъемными сетками.

В промытом грубом очистителе необходимо проверить величину щелей в низу корпуса для выброса пыли, ширина которых должна быть 2 мм. После промывки сетки следует укладывать в корпус так, чтобы гофры двух смежных сеток не совпадали по направлению. Это обеспечивает лучшее улавливание пыли, не допускается сквозной зазор между сетками и трубой.

4. Через 960—1000 ч работы надо проверить и очистить окна всасывающей и выхлопной труб. Отложения во всасывающей трубе указывают на подсос неочищенного воздуха. В этом случае нужно определить место подсоса воздуха и устранить его.

При сборке и установке воздухоочистителя должна быть обеспечена герметичность в соединениях. Для проверки герметичности необходимо плотно закрыть центральную трубу воздухоочистителя. Двигатель при этом должен глохнуть.

5. При работе осенью в лесу или на обмолоте следует надевать на грубый очиститель металлическую или марлевую сетку и ежесменно очищать щели для выброса пыли из грубого очистителя, не изменяя их ширину.
