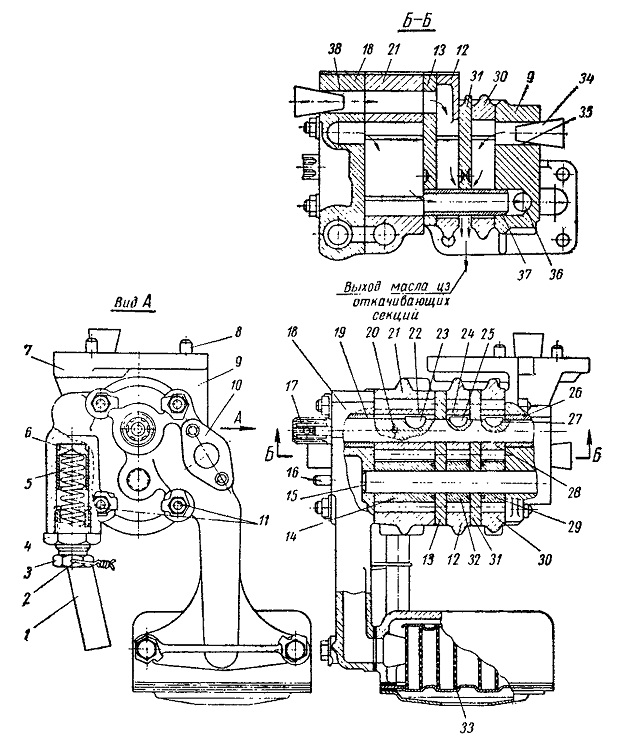

Масляный насос — шестеренчатый трехсекционный (рис. 34) с одной
нагнетательной и двумя откачивающими секциями. Откачивающие секции
перекачивают масло из передней и задней частей картера, где оно может
скапливаться при работе на уклонах, в среднюю, более глубокую, ванну
картера.
Нагнетательная секция засасывает масло из среднего углубления картера и
подает его в магистраль. Каждая секция состоит из пары цилиндрических
шестерен, расположенных в корпусах 12,
21 и 30.
Секции разделены плитами 13 и 31. Ведущие шестерни 22, 24 и 28 всех
секций установлены на шпонках 23, 25 и 27 на ведущем валу
насоса. Ведущий вал 17 вращается во втулках 19 и 26 и удерживается
штифтом 20 от продольного перемещения. Ведомые
шестерни 14, 29 и 32 свободно вращаются на неподвижной чугунной оси 15,
одним концом запрессованной
в заднюю крышку 9, а другим входящей с малым
зазором в переднюю крышку 18 насоса.
Рис. 34. Масляный насос
Трубка 37 соединяет нагнетательную секцию с каналом 36 в задней крышке,
по которому масло поступает в магистраль. Передняя крышка корпуса
шестерен и разделительные плиты крепятся шпильками 11 к задней крышке.
Насос фланцем 7 закреплен к нижней плоскости блока болтами и двумя
установочными штифтами 8. При установке насоса канал 36 на привалочной
плоскости задней крышки совпадает с отверстием в блоке, по которому
масло поступает от нагнетательной секции в масляную магистраль.
Маслоприемники с сетками (центральный 33, передний и задний) соединены с
насосом. Передний и задний маслоприемники связаны с насосом трубками 34
и 5 (см. рис. 32). Трубка 34 прикреплена шпильками 16 (см. рис. 34) к
фланцу 10 насоса. Масло от маслоприемников поступает в отверстия 35 и
38, закрываемые при хранении пробками 34. Крепление этих маслоприемников
к блоку подвижное, что позволяет трубкам маслоприемников свободно
удлиняться при нагревании. Новый масляный насос имеет избыточную
производительность, что обеспечивает нормальную смазку при некотором его
износе. Для поддержания необходимого давления масла в передней крышке
насоса установлен редукционный клапан 6. При повышении давления сверх
допускаемого клапан открывается, преодолевая сопротивление пружины 5, и
соединяет внутреннее пространство корпуса 21 нагнетательной секции
насоса со сливной трубкой 1, через которую избыток масла сливается в
поддон картера. Регулировку (затяжку пружины) редукционного клапана
производят винтом 3, застопоренным контргайкой 4 и проволокой 2.

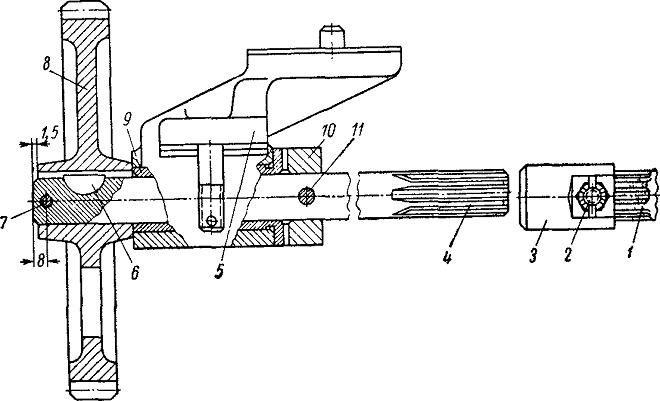

От вала 4, приводится через шлицевую муфту 3 и болт 2 ведущий вал 1
(рис. 35). Шестерня 8 посажена на вал 4 привода на шпонке 6 и закреплена
штифтом 7. От осевого смещения вал привода удерживается стопорным
кольцом 10, закрепленным на валу штифтом 11. Вал вращается на втулке 9,
запрессованной в кронштейн 5.
На двигателях Д-108 последних выпусков установлен масляный насос,
имеющий повышенную производительность 53 л/мин при 1100 об/мин и
давлении на выходе 2,0—2,4 кГ/ см2. Производительность масляного насоса
при 550 об/мин составляет не менее 26 л/мин.
Указанный масляный насос взаимозаменяем с ранее
выпускавшимся масляным насосом и может быть установлен на любой
двигатель (Д-108 или КДМ-100).
